31. Brake pads and discs















32. Brake fluid





33. Brake pipes and hoses















34. Power steering liquid

I  I

R  I

35. Steering wheel, linkage















36. Drive shaft dust boots







I







37. Ball joints and dust covers







I







38. Front and rear suspensions







I







39. Tire and tire pressure

I  I

40. Check the front and rear wheel alignment







I







41. Check the wheel bearing







I







42. Check clutch function and adjust pedal travel







I







43. Clutch fluid

I  I

44. Clutch pipes and hoses







I







45. Warm wind equipment and A/C system







I







46. A/C air filter







R







47. A/C refrigerant







I







-------------------------------------------------------------------------------------------------------------------------------------------------------------

BYD AUTO                                                                                                      F6 OWNER’S MANUAL



  98



48. Check SRS airbag system















49. Check for body brakeage

Every year



-------------------------------------------------------------------------------------------------------------------------------------------------------------

BYD AUTO                                                                                                      F6 OWNER’S MANUAL



  99



Remarks:

  (1)Symbol meaning in the schedule

I=Check, correct or replace if necessary; R=Replace, change or lubricate; C=Clean.

  (2) Shorten the replacing time of oil filter according to the smudgy degree of oil.


―Serious condition‖ is following:


  (1)The vehicle is driving in dusty area, or the vehicle is at salty surrounding.
  (2)The vehicle is driving at accidental road, water road or hill road.
  (3)The vehicle is driving in the cold area.
  (4)In cold whether, idle is running for a long time or the vehicle is driving for short trips frequently.
  (5)Operate the brake and parking brake frequently.
  (6)The vehicle is as daggling other vehicles.
  (7)The vehicle is as taxi or leasehold vehicle.
  (8)At 32℃ or above, the driving time in the heavy traffic is 50% of the gross time or more.
  (9)At 30℃ or above, the driving time of 120km/h or above is 50% of the gross time or more.
  (10)The vehicle is driving at overload.



Notes:



notice for CVT transmission maintenance

Maintenance Period
Driving every 60,000km, you shall replace the lubricant for the transmission and replace the fuel filter, so the transmission is equipped
with drain plug and roof oiling screw plug
Lubricant Specifications
Make sure you use ESSO EZL 799A.
To use lubricant of other specifications may damage the transmission; the damage caused by this is not within the scope of warranty.




-------------------------------------------------------------------------------------------------------------------------------------------------------------

BYD AUTO                                                                                                              F6 OWNER’S MANUAL



 100



This

periodical

maintenance

schedule

roughly

lists

out

the

lowest

limit

maintenance  items,  and  you  must  do  them
to  protect  you  vehicle  driving  without
malfunction.  Because  of  the  different  areas
and  weather,  it  maybe  needs  to  add  some
maintenance  content.  About  more  detail
date, please refer to your warranty manual.

Stated maintenance record
Please  let  your  BYD  authorized  service
station  fill  all  stated  maintenance  notes  in
the  table.  You  should  save  wheel  all  the
receipts of doing maintenance works to your
vehicle.



Owner

inspection

for

maintenance

According  to  using  condition  or  stated
mileage, check the items as following:



1.  Engine  oil  level—check  every  time  you
fill the fuel tank. Please refer to

81

st

 p

age.



2.  Engine  coolant  level—check the  radiator
reserve tank every time you fill the fuel tank.
Please refer to

81

st

p

age.



3.  Windshield  washer  fluid  —  check  the
washer  fluid  stock  in  reserve  tank  monthly.
Because  of  the  bad  weather  and  using  the
washer  fluid  frequently,  check  the  stock
every  time  you  fill  the  fuel  tank.  Refer  to

108

th

 page.





4.  Windshield  wiper—  check  the  wiper
status  monthly.  If  the  wiper  can  not  clean
the  windshield,  examine  for  abrasion,
cracking or other damage.



5.  Automatic  transmission  —  check  the
fluid level monthly. Refer to

109

th

 page.



6.  Brakes  and  clutch—check  the  level
monthly. Refer to

112

th

 page.





7.  Brake  pedal—examine  the  brake  pedal
for operating freely.



8.  Parking  brake—examine  the  parking
brake lever for operating freely.



9. Battery — check the status of battery and
corrosion  status  of  terminal  monthly.  Refer
to

117

th

 page.





10.  A/C  system  —  check  the  running
situation of A/C weekly. Refer to 119

th

 page

11.  Tires—check  the  tire  pressure  monthly.
Examine  the  tread  for  wear  and  foreign
objects. Refer to

123

rd

 page.





12. Frost removal of windshield—use warm
wind equipment and A/C monthly, check the
air outlet of frost removal.




13.  Lights—check  the  status  of  headlights,
parking

lights,

taillights,

high-mount

braking  lights,  turning  signal  lights,  front
fog lights, rear fog lights, braking lights and
license plate lights. Refer to

127

th

 page.





14.  Doors—examine  trunk  hood  and  other
doors (include rear row doors) for switching
freely, locking up firmly.



15. Horn—check the horn.



-------------------------------------------------------------------------------------------------------------------------------------------------------------

BYD AUTO                                                                                                              F6 OWNER’S MANUAL



 101



Engine oil

Engine oil filling

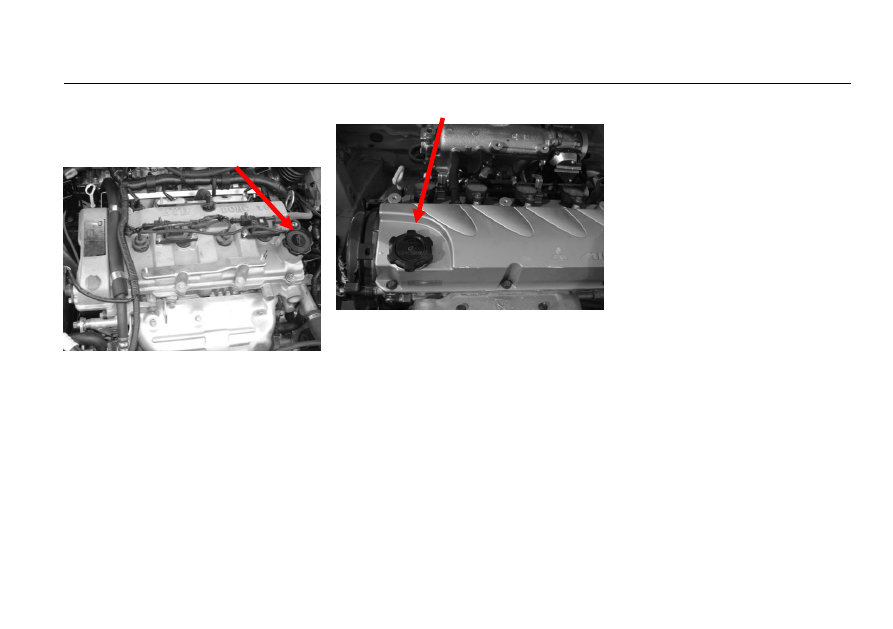

BYD483 engine oil filler cap







When  filling  the  engine  oil,  unscrew  and
remove  the  engine  oil  filler  cap  on  top  of
the valve cover. After filling the engine oil,
replace the engine oil filler cap, and tighten.
Warm  the  engine,  and  then  turn  off.  Three
minutes  later,  recheck  the  oil  level.  Don‘t
fill the oil above the upper mark, you could
damage the engine.



Mitsubishi 4G69S4M engine oil filler cap





Pour  in  the  oil  slowly  and  carefully  so  you
do  not  spill  any.  Clean  up  any  spills
immediately.  Spilled  oil  could  damage  the
components in the engine compartment.

Recommended engine oil
Oil is a major contributor to your engine‘s
performance and longevity. So always use a
high-quality and detergent oil. For your
vehicle, cordially advise you to use BYD
AUTO engine oil.






-------------------------------------------------------------------------------------------------------------------------------------------------------------

BYD AUTO                                                                                                              F6 OWNER’S MANUAL



 102

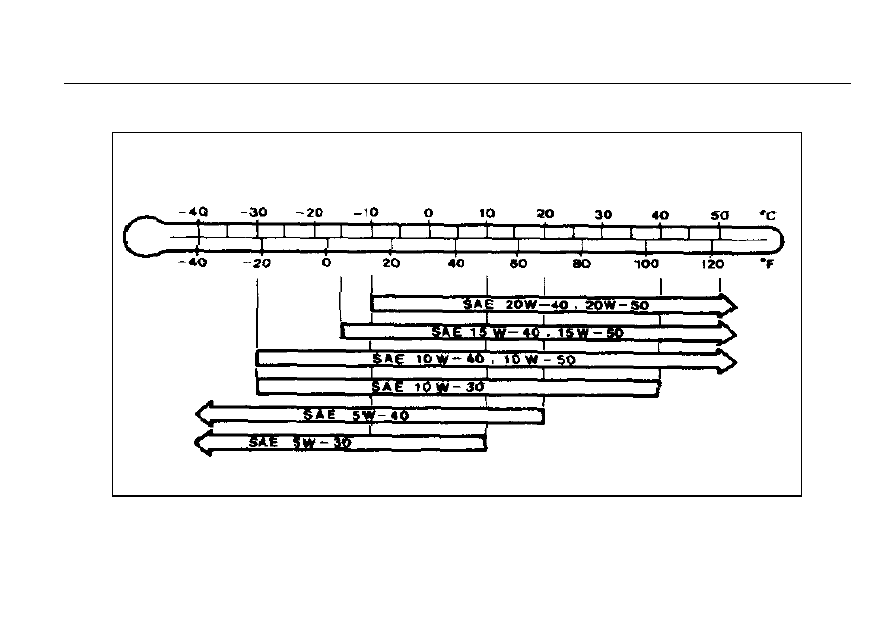

According to the graph as following, choose SAE viscidity oil which suit for your vehicle.













Ambient temperature

-------------------------------------------------------------------------------------------------------------------------------------------------------------

BYD AUTO                                                                                                              F6 OWNER’S MANUAL



 103



Use the oil of saving fuel type which marks
―API  repair  grade  or  higher  grade‖.  This
oil‘s  formula  is  helpful  to  reduce  fuel
consumption of engine.



Replace engine oil and oil filter
Always  replace  oil  and  filter  termly
according to the recommended driving time
and  mileage  in  the  periodical  maintenance
schedule.  The  oil  and  filter  collect
contaminants  that  can  damage  your  engine
if they are not removed regularly.
Replacing  the  oil  and  filter  requires  special
tools and completes underneath the vehicle.
The  vehicle  should  be  raised  on  a  service
station-type  hydraulic  lift  for  this  work.
Unless you  have  the  knowledge  and  proper
equipment,

you

should

have

the

maintenance done by a skilled mechanic.


Friendly tips



Contact  the  used  engine  oil  repeatedly
and  long-time,  it  may  induce  skin
cancer.
After dealing with the used oil by hand,
make  sure  to  wash  your  hand  with
strength  soap  thoroughly  as  soon  as
possible.



Friendly tips




Oil,  engine  components  and  exhaust
system are all in high temperature, they
may cause scald.

When

working

in

the

engine

compartment,  make  sure  to  be  careful
and wear protective clothing.




1.Run  the  engine  until  it  reaches  normal
operating temperature, then shut it off.



2.Open the hood, and remove the engine oil
filler  cap.  Remove  the  oil  drain  bolt  and
washer from the bottom of the engine. Drain
the oil into an appropriate container.



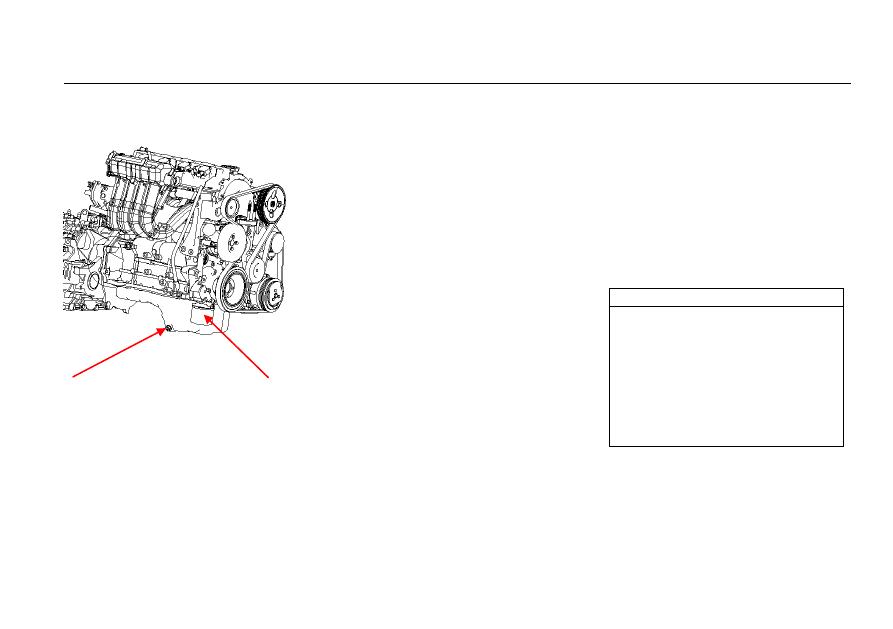

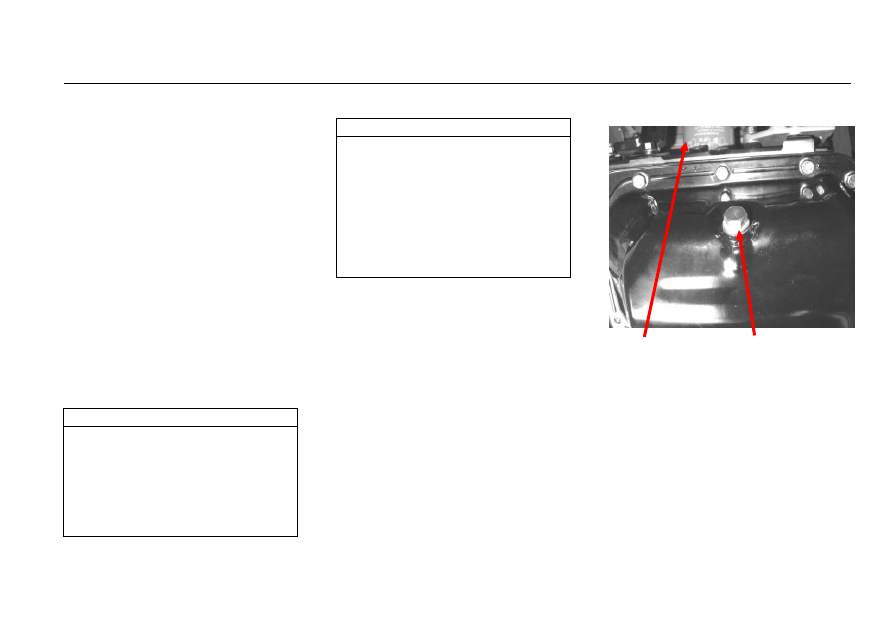

BYD483QB engine oil filter and oil drain bolt





Oil filter                Oil drain bolt and gasket






-------------------------------------------------------------------------------------------------------------------------------------------------------------

BYD AUTO                                                                                                              F6 OWNER’S MANUAL



 104



Mitsubishi  4G69S4MS4M  engine  oil  filter
and oil drain plug






Oil drain plug                              Oil filter



3 . Remove  the  oil  filter,  and  drain  the
remaining oil.

A  special  wrench  (can  buy  it  from  BYD
authorized service station) is required.

4.Check  the  oil  filter  to  make  sure  its
gasket  did  not  stick  to  the  engine  block.  A

stuck gasket could cause an oil leak.





5.Install  a  new  oil  filter  according  to  the
instructions that come with it.



Make sure to clean off any dirt and  dust on
the connecting surface of a new oil filter.



6.Put a new washer on the drain bolt, then
reinstall the drain boil and tighten it.
Tighten torque:



BYD483QB engine model
90 Nm
Mitsubishi 4G69S4M engine model
39 Nm (4.0kgf•m)



7.Refill the engine with recommended oil.
Change capacity of engine oil
  (Including filter):



BYD483QB engine model
3.5 L
Mitsubishi 4G69S4M engine model
4.3 L



8.Put the engine oil filler cap back on and
tighten  it,  start  the  engine.  The  indicator  of
oil pressure should go out within 5 seconds.

If it does not, turn off the engine, and check
your work above.

9.Let  the  engine  run  for  several  minutes,
then check the drain oil bolt and oil filter for
leaks.

10.Turn off the engine; let it stop for about
3  minutes,  then  check  the  oil  level  on
dipstick. If necessary, add more oil to upper
limit mark of dipstick.



Friendly tips




Improper  disposal  of  engine  oil  can  be
harmful  to  the  environment.  If  you
change the oil yourself, please deal with
the  used  oil  properly.  Put  it  in  a  sealed
container  and  take  it  to  a  recycling
center. Don‘t discard it in a trash bin or
dump it on the ground.





-------------------------------------------------------------------------------------------------------------------------------------------------------------

BYD AUTO                                                                                                              F6 OWNER’S MANUAL



 105

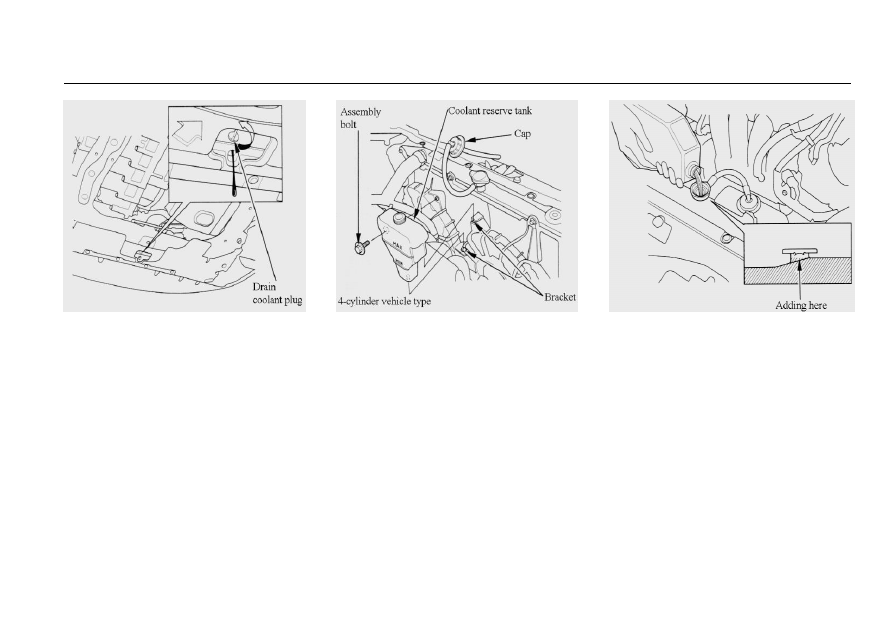

Cooling system

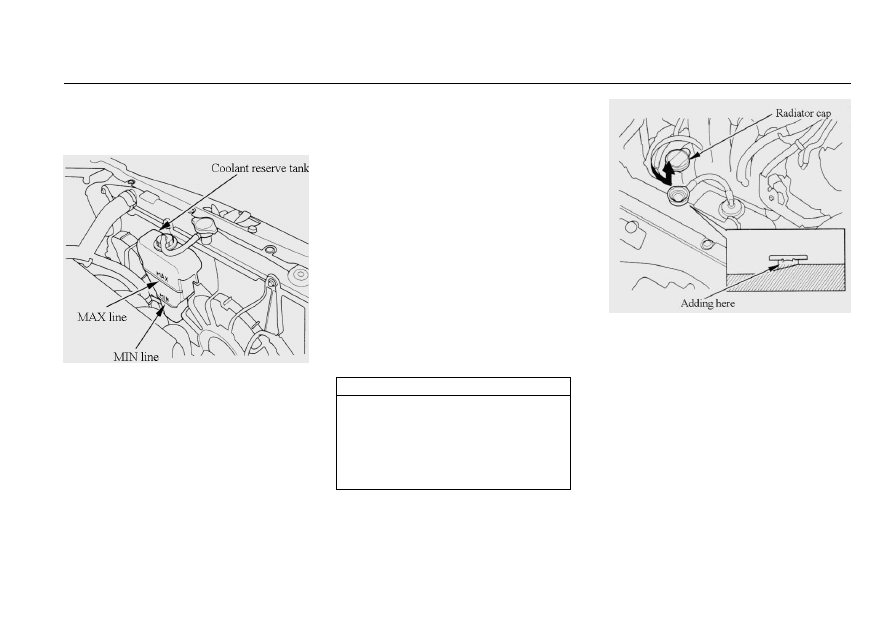

Engine coolant filling






If  the  coolant  level  in  the  coolant  reserve
tank  is  at  or  below  the  MIN  line,  add
coolant  or  water  to  bring  it  up  to  the  MAX
line. Inspect the cooling system for leaks. In
the  adding  coolant,  the  proportion  of
coolant  and  water  refers  to  local  practical
temperature,  and  choose  according  to  the
instructions of coolant adding.



Always  use  BYD  AUTO  four-season
antifreeze  coolant.  Do  not  need  to  add  any

extender. If this coolant is not available, you
may  use  another  major-brand  non-silicate
coolant  as  a  temporary  replacement.  Make
sure

it

is

high-quality

coolant

recommended

for

aluminum

engines.

Otherwise,  continued  use  any  non-BYD
coolant  can  result  in  corrosion,  and  cause
the cooling system to malfunction or fail. So
empty  the  cooling  system  as  soon  as
possible,  refill  the  antifreeze  coolant  of
BYD  AUTO  brand.  Advice  that  coolant  of
different  brands  and  types  can‘t  be  mixed
used.



If the reserve tank is completely empty, you
should  also  check  the  coolant  level  in  the
radiator.


Friendly tips




Open  the  radiator  cap  while  the  engine
doesn‘t  cool  completely,  it  can  cause
the  coolant  to  spray  out,  seriously
scalding you.




Before  opening  the  radiator  cap,  make  sure
the engine and radiator both cool down.







1.  Be  sure  the  engine  and  radiator  are  both
cool.

2 . Relieve  any  pressure  in  the  cooling
system  by  turning  the  radiator  cap
counterclockwise.    (Do not press it down)

3 . Remove  the  radiator  cap  by  pushing
down and turning counterclockwise.






4.The coolant level should be up to the

bottom of the filler neck. Add if it is low.


-------------------------------------------------------------------------------------------------------------------------------------------------------------

BYD AUTO                                                                                                              F6 OWNER’S MANUAL



 106



Pour  the  coolant  slowly  and  carefully,  so
you  do  not  spill  any.  Clean  up  any  spill
immediately.  The  spilled  coolant  could
damage

components

in

the

engine

compartment.








5.Put the radiator cap back on and tighten

it.



6.Pour coolant into the reserve tank; make
the level between the MAX and MIN marks,
then put the cap back on the reserve bank.





Notice




Do  not  add  any  rust  inhibitors  or  other
additives  to  your  vehicle‘s  cooling
system.  They  may  not  be  compatible
with the coolant or engine components.




Replace engine coolant

Empty  the  coolant  completely  according  to
the recommended  driving time and mileage
in  the  periodical  maintenance  schedule.
Then, refill the new coolant. It can only add
BYD AUTO four-season antifreeze coolant.
Using  any  non-BYD  coolant  or  adding
water directly can cause the cooling system
to corrosion and bringing precipitate.

Draining  the  coolant  should  be  complete
underneath the vehicle. Unless you have the
enough  knowledge  and  proper  equipment,
you should have the work done by a skilled
mechanic.








1.Turn  the  switch  to  ON  (Ⅱ)  position.
Make sure the DUAL indicator is going out.
Turn the temperature control button to ―Hi‖
on driver side. Turn off the  ignition switch,
and pull out the key.



2.Open  the  hood.  Make  sure  engine  and
radiator  cool  down  to  degree  that  you  can
touch them.
3.Relieve  residual  pressure  in  the  cooling
system  by  turning  the  radiator  cap
counterclockwise.    (Do not press it down)
4 . Remove  the  radiator  cap  by  pushing
down and turning counterclockwise.

-------------------------------------------------------------------------------------------------------------------------------------------------------------

BYD AUTO                                                                                                              F6 OWNER’S MANUAL



 107






5.Unscrew  the  drain  coolant  plug  on  the
bottom of radiator. The coolant drains from
bottom. Put it in a proper container.




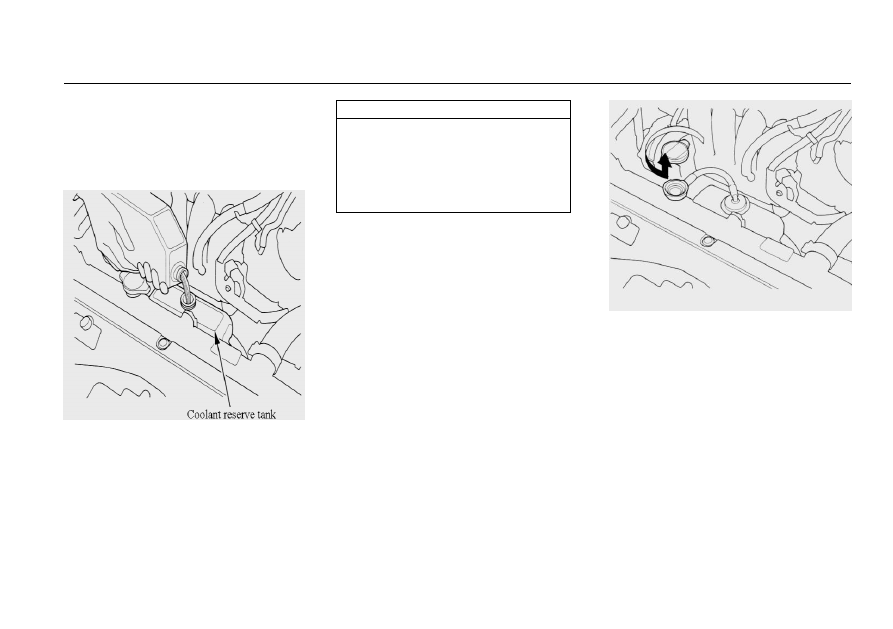

6.Demount  the  assembly  bolt  of  coolant
reserve tank with wrench.



7.Get the coolant reserve tank down from
bracket (pull from positive above), drain out
the  coolant  and  put  it  back,  install  the
assembly bolt.
8.After emptying the coolant, screw down
the drain coolant plug.




9.Pour BYD AUTO four-season antifreeze
coolant  glycol into  radiator, until it  is up to
the  bottom  of  the  filler  neck.  Need  not
premix.



The  capability  of  cooling  system  as
following:
BYD483QB engine
Manual transmission and CVT transmission:
6.8 L

Mitsubishi 4G69 engine
AT:
7.2 L

-------------------------------------------------------------------------------------------------------------------------------------------------------------

BYD AUTO                                                                                                              F6 OWNER’S MANUAL



 108



10

.Run  the  engine  about  30  seconds,  and

then turn it off.
11.Pour  the  coolant  into  radiator,  till  the
level is up to the bottom of the filler neck.。
12.Pour  the  coolant  into  coolant  reserve
tank to the MAX mark, cover the cap.
13.Put the radiator cap back, and tighten to
first stop position.
14.Run the engine itself, till the cooling fan
at  least  starts  two  times,  and  then  turn  off
the engine.
15.Get down the radiator cap, then pour the
coolant and make the level up to the bottom
of the filler neck and MAX mark of reserve
tank.



16.Start  the  engine  and  keep  the  speed  at
1500  r/m,  till  the  cooling  fan  starts,  then
turn off the engine. Check the coolant level
in the radiator, pour the coolant if necessary.
17.Put the radiator cap back and tighten it.
18 . If  necessary,  pour  the  coolant  into
reserve  tank  up  to  MAX  mark,  then  cover
the cap.



Windshield washer



Check  the  level  in  the  windshield  washer
reservoir  at  least  monthly  during  normal
using. In the atrocious weather, if you often
use  the  washer,  check  the  level  in  the
windshield  washer  reservoir  when  adding
the fuel every time.

The  windshield  washer  reservoir  is  located
in  the engine  compartment  behind  the  right
headlight.

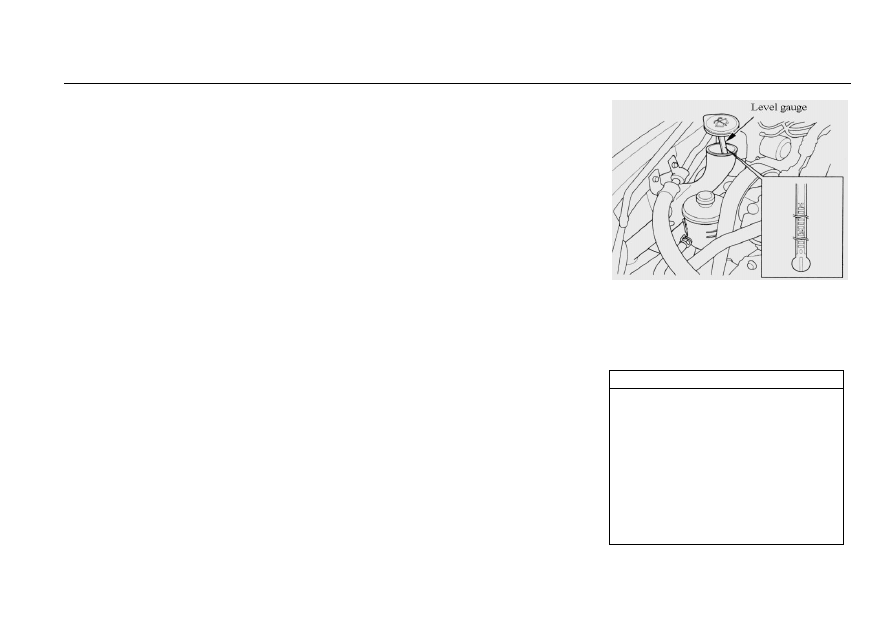

Check the reservoir‘s level by removing the
cap and looking at the level gauge  attached
to the cap.

Fill  the  reservoir  with  a  good-quality
windshield  washer  fluid.  This  can  increase
the cleaning capability, and prevent freezing
in cold weather.







When  you  refill  the  reservoir,  clean  the
edges  of  the  windshield  wiper  blades  with
windshield  washer  fluid  on  a  clean  cloth.
This  will  help  to  good  condition  the  blade
edges.



Notice



Do  not  use  engine  antifreeze  or  a
vinegar/water solution in the windshield
washer reservoir.
Anti-freeze  can  damage  the  vehicle‘s
paint,  while  a  vinegar/water  solution
can  damage  the  windshield  washer
pump.
Use

only

commercially-available

windshield washer fluid.


-------------------------------------------------------------------------------------------------------------------------------------------------------------

BYD AUTO                                                                                                              F6 OWNER’S MANUAL



 109



Transmission oil

Automatic transmission
Check the oil level with the engine at
normal operation temperature.



1.Drive the vehicle till the oil temperature
is reaching the usual temperature
(70~80℃).

2.Park the vehicle on level ground.

3.Change the shift lever to every position,
make the oil inject into torque converter and
hydraulic circuit, and then put the lever at N
position, keep engine in normal idle speed,
and must apply the park braking.

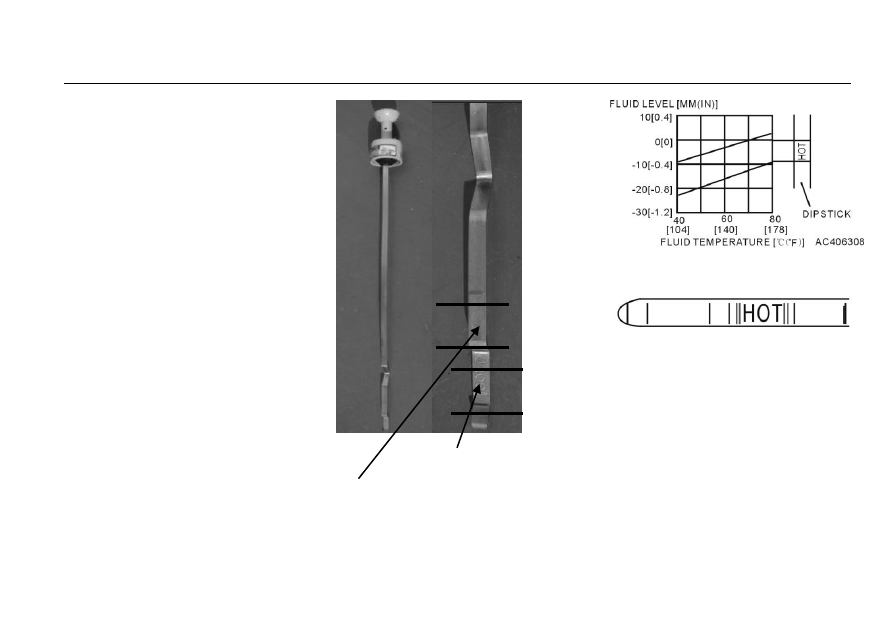

4.Remove the dipstick (yellow loop) from
the transmission, and wipe it with a clean
cloth.
















COLD upper and lower marks


HOT upper and lower marks













5.Insert  the  dipstick  all  the  way  into  the
transmission.

6.Remove the dipstick and check the fluid
level.


-------------------------------------------------------------------------------------------------------------------------------------------------------------

BYD AUTO                                                                                                              F6 OWNER’S MANUAL



 110



7.If the oil level is below the lower mark,
remove  the  filler  plug  and  add  oil  into  the
tube  to  make  the  level  between  upper  and
lower marks of HOT.
Remark: status is the standard of measuring
the  transmission  oil  level,  the  level  of  cold
engine is between upper and lower marks of
COLD, only as reference.
Pour the oil slowly and carefully so you do
not spill any. Clean up the spill immediately,
it  could  damage  components  in  the  engine
compartment.
Always

use

BYD

AUTO

automatic

transmission oil (MITSUBISHI ATF SPⅢ).
If ATF oil has the smell of coke burning, it
means  that  the  transmission  oil  has  been
polluted  by  burning  particle  and  friction
material,  the  transmission  case  may  be
necessary to be overhauled.

8.Insert the  dipstick all the  way back  into
the transmission.



The  transmission  should  be  drain  and
refilled with new transmission oil according
to the periodical maintenance schedule.
If  you  are  not  sure  how  to  add  oil,  contact
with BYD authorized service station.

Manual transmission
Check  the  oil  level  with  the  engine  at
normal  temperature  80℃  and  parking  the

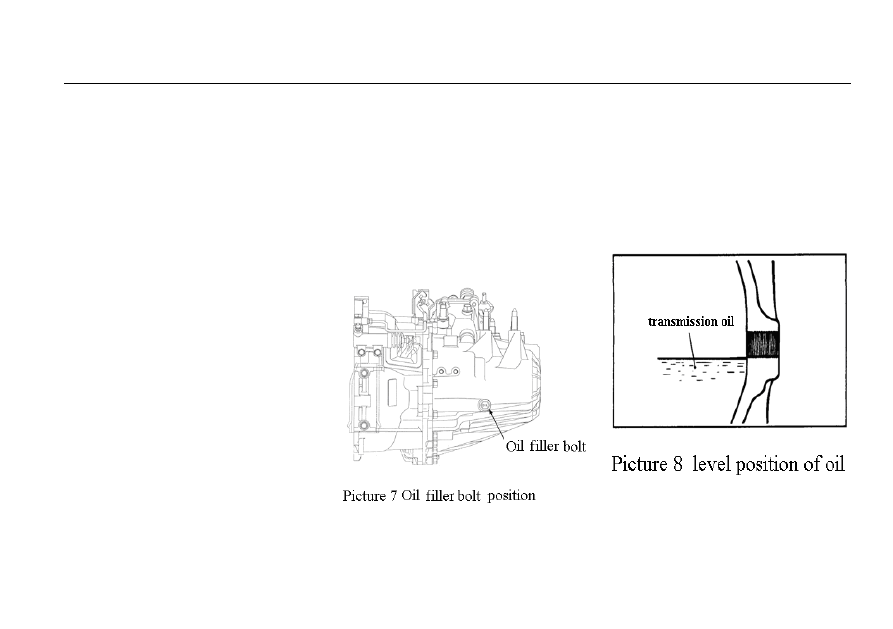

vehicle  on  level  ground.  Demount  the  oil
filler bolt, touch the oil level in the bolt hole
with  your  finger  carefully,  at  this  time,  the
oil  level  should  be  up  to  the  edge  of  bolt
hole.  Otherwise,  add  BYD  AUTO  manual
transmission  oil    (MTF)  till  spill  from  the
oil filler, then put the oil filler bolt back and
tighten it.






Clean  up  the  spill  immediately,  it  could
damage

components

in

the

engine

compartment.

If  it  is  not  available,  you  may  use  ARI
attestation  oil  as  temporary  replacement.
Specific type refers to maintenance manual,
or  contact  with  BYD  authorized  service
station.








The  transmission  should  be  drain  and
refilled with new transmission oil according
to the periodical maintenance schedule.



-------------------------------------------------------------------------------------------------------------------------------------------------------------

BYD AUTO                                                                                                              F6 OWNER’S MANUAL



 111



If  you  are  not  sure  how  to  check  oil  level
and  add  oil,  contact  with  BYD  authorized
service station.






CVT transmission

The  transmission  used  is  not  filled  with
gasoline in advance, so you shall add ESSO
EZL799A  gasoline  of  4.1±0.05  liter  after
the transmission is installed on the car. The
proper  checking  method  for  fuel  level  is
shown  as  follows,  after  filling  oil  for  the
first time:
- Start the engine and run it at an idle speed
for at least 10 seconds (notes: it is normal to
hear  the  sound  caused  by  air  circulation  in
the system when starting.)
-  Switch  to  different  gears  by  gear  shift

lever (park - reverse - neutral - driving) and
stay  for  5  seconds  on  each  gear  before
switching to the next gear.
- Switch to ―D‖ (Drive)
- Loosen the brake pedal
-  Reduce  speed  to  min  60  km/h  (do  not
exceed 2500rpm)
-  Loosen  the  accelerator  until  you  stop  the
car (the noise made by air circulation when
starting will disappear).
-  Heat  the  gasoline;  be  careful  to  drive  at
least  for  5  minutes  or  wait  until  the
temperature of transmission reaches 60℃.
- Stop the car on flat ground or slope.
- Step on brake pedal.
- Wait for 2 seconds.
- Switch the gear to ―R‖ (Neutral).
- Wait for 10 seconds.
- Switch the gear to ―P‖ (Park).
- Run the engine at an idle speed.
- Pull out the oil level screw plug.
- Make sure you pull out the oil level screw
plug  and  then  at  least  0.2  liter  oil  will  be
drained from the oil pipe. (or it indicates the
initial oil is insufficient)
- Wait for a few minutes until the oil begins
to drop from the oil level screw plug mouth.
-    Put  the  lid  on  the  oil  level  screw  plug

again.
-    stop the engine













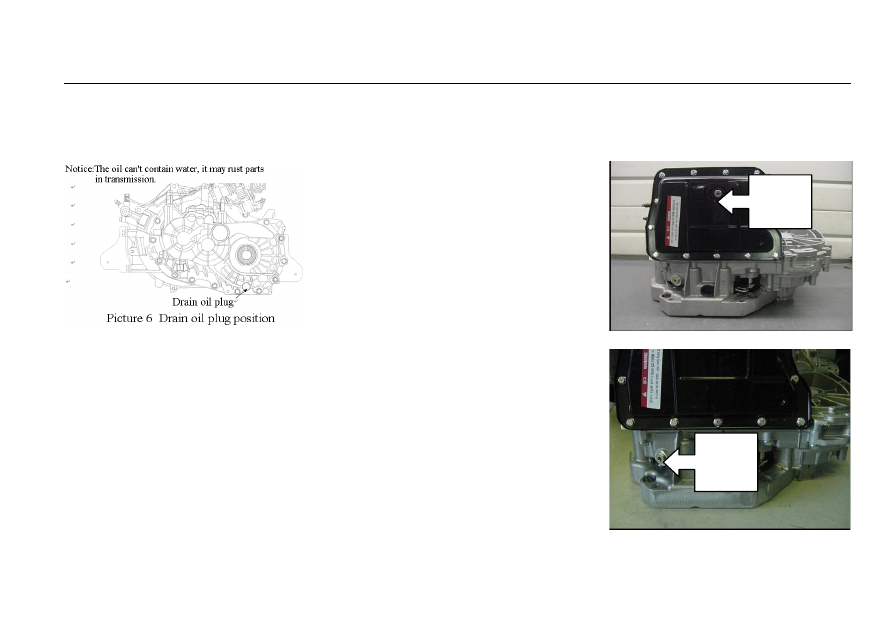

Drain
Plug (1)

Oil  Level
Screw
Plug (2)

-------------------------------------------------------------------------------------------------------------------------------------------------------------

BYD AUTO                                                                                                              F6 OWNER’S MANUAL



 112







Notes:  be  careful  not  to  overflow  the  oil
when  filling  for  the  accelerator.  If  so,  clear
them immediately.



Brake fluid and clutch fluid
Check  the  fluid  level  in  the  brake  fluid
reservoir  monthly.  Two  fluid  reservoirs
which  distinguish  according  to  type  are
respectively:

Brake fluid reservoir (all vehicle types)
Clutch  fluid  reservoir  (limit  to  manual
transmission.

Replace  the  brake  fluid  according  to
recommended  driving  time  and  mileage  in

the periodical maintenance schedule.
Make  sure  to  use  BYD  AUTO  brake  fluid,
or same grade product DOT3 or DOT4 from
a  sealed  container.  The  brake  fluid  marked
DOT5 is not compatible with your vehicle‘s
braking system, and brake fluid of different
types does not mixed use.



Brake system







The  fluid  level  should  be  between  lower
(MIN) and upper (MAX) marks on the wall
of fluid reservoir. If the level is at or below
the  MIN  mark,  check  braking  system.
Check  braking  system  for  leaks  and  brake

discs for abrasion.

Clutch system



(For manual transmission)



The  fluid  level  should  be  between  lower
(MIN) and upper (MAX) marks on the wall
of  fluid  reservoir.  Otherwise,  add  clutch
fluid  to  make  the  level  up  to  this  position.
Please use the clutch fluid which is same to
special fluid of braking system.

The  level  debasing  means  that  the  clutch
system  may  have  leak  position  check  the
clutch system as soon as possible.





Oil

Filling

Screw Plug (3)

-------------------------------------------------------------------------------------------------------------------------------------------------------------















Content      ..     5      6      7      8     ..
