BYD F6. Service Manual - part 1







F6 SPECIFICATION AND BRIEF INTRODUCTION

F6 Specification

Model

2.0L

2.4L

MT

CVT

Dimensions

Length(mm)

4846

Width (mm)

1822

Height (mm)

1465

Wheel base



(mm)

2740

Wheeltrack

Front (mm)

1551

Rear (mm)

1551

Curb weight (㎏)

1435

1450

1480

Gross weight (㎏)

1810

1825

1855

Tire type

205/65 R15 , 205/60 R16

Approach angle (°)

14°5

Departure angle (°)

16°

Front overhang (mm)

1016

Rear overhang (mm)

1090

Passenger

Max. speed (km/h)

185

180

200

Engine Model

BYD483QB

4G69S4M

Engine type

L4/16 Valve MPI DOHC

L4/16 Valve MPI SOHC

Displacement (ml)

1991

2378

Rated Power (kW)



103

118

Gradeability (﹪)

35

35

﹡Min.fuel consumption (L/100km)

6.9

7.6



* The actual fuel consumption depends on the vehicle condition, road condition, driving habit and so on.

-------------------------------------------------------------------------------------------------------------------------------------------------------------



Brief introduction







-------------------------------------------------------------------------------------------------------------------------------------------------------------

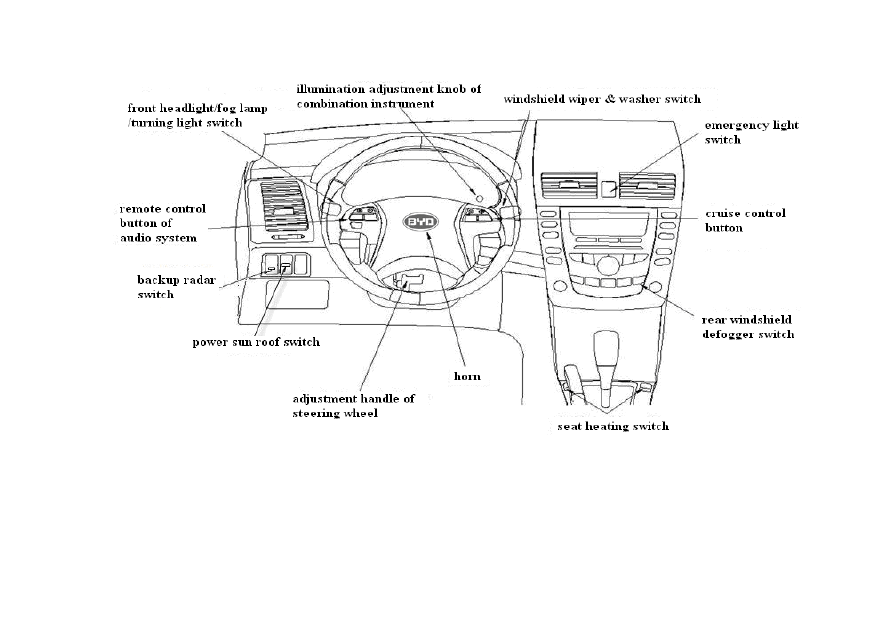

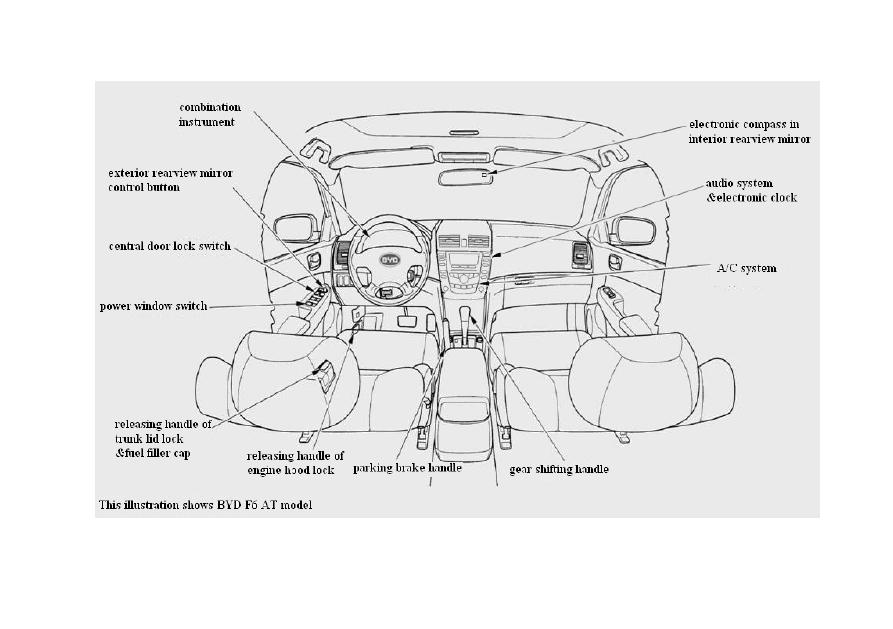

Control panel







*

If you want to use the horn, just press the pad around the “BYD” logo.

-------------------------------------------------------------------------------------------------------------------------------------------------------------

  4



Driver and Passenger Safety



Important Safety Precautions
You‘ll  find  many  safety  recommendations
throughout this section and this manual. The
following recommendations are the ones we
consider to be the most important.

Always Wear Your Seat Belt
A seat belt is the best protection in all types
of  collisions.  Airbags  are  designed  to
supplement seat belts, but they are designed
to  inflate  when  the  vehicle  engages  in  a
severe  frontal  impact.  So  even  though  your
vehicle is equipped with airbags, make sure
you  and  other  passengers  always  wear  seat
belts, and wear them properly.

Restrain All Children
Children  should  be  properly  restrained  in  a
back seat, not in front seat for the best safety.
Infants  and  small  children  should  be
restrained in a child protection device when
they can not wear seat belt.


Be Aware of Airbag Hazards
While airbags can save lives, they can cause
serious or fatal injuries to occupants who sit
too  close  to  them  or  who  are  not  properly
restrained.  Infants,  young  children,  and
short adults are at the greatest risk. Be sure
to  follow  all  instructions  and  warnings  in
this manual. (Refer to 7th page)

Don’t Drink and Drive
Alcohol and driving don‘t mix. Even a little
drink  can  reduce  your  ability  to  respond  to
changing conditions, and your reaction gets
worse with every additional drink. So don‘t
drink  and  drive,  and  don‘t  let  your  friends
drink and drive, either.

Control Your Speed
Excessive  speed  is  a  major  cause  of  crash
injuries  and  deaths.  Generally,  the  higher
the  speed,  the  greater  the  risk,  but  serious
injuries  can  also  occur  at  lower  speeds.
Never  drive  faster  than  is  safe  for  current
conditions,  regardless  of  the  maximum
speed posted.


Keep Your Vehicle in Safe Condition
Tire blowout or a mechanical failure can be
extremely

hazardous.

To

reduce

the

possibility of such problems, check your tire
pressures  and  condition  frequently,  and
perform

all

regularly

scheduled

maintenance. (Refer to 112th page)









-------------------------------------------------------------------------------------------------------------------------------------------------------------

  5

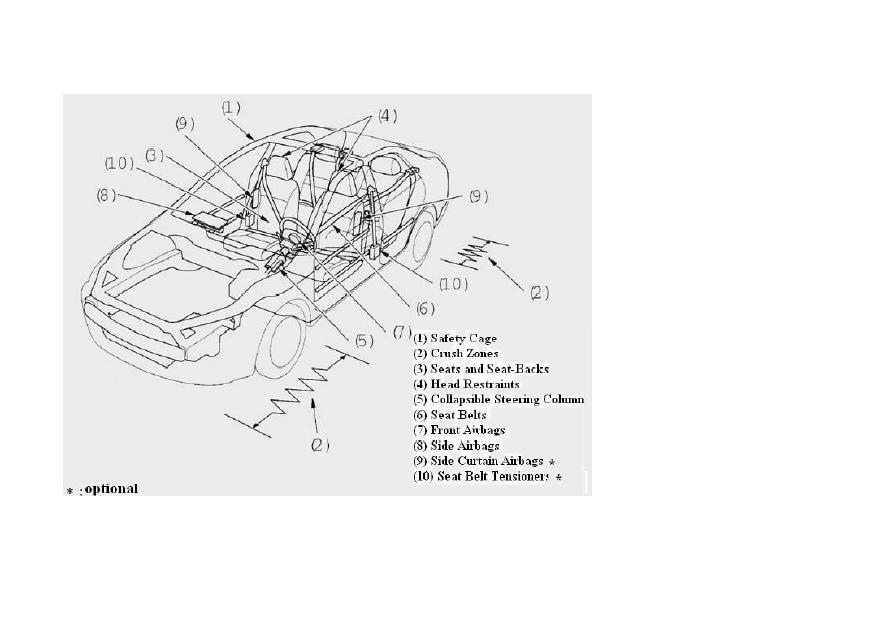

Safety equipment













Your  vehicle  is  equipped  with  many  safety
devices that work together to protect you and
your passengers during a crash.
Some  features  do  not  require  any  action  on
your  parts.  These  include  a  strong  steel
framework  that  forms  a  safety  cage  around
the  passenger  compartment;  front  and  rear
crush zones will absorb the impact energy by
crumpling  in  a  crash,  a  collapsible  steering
column,  and  tensioners  that  tighten  the  front
seat belts in a crash.

However, you and your passengers can‘t take
full  advantage  of  these  features  unless  you
remain sitting in a proper position and always
wear  seat  belts.  In  fact,  some  safety  features
can contribute to injuries if they are not used
properly.

The  following  page  explains  how  you  can
take an active role in protecting yourself and
your passengers



.

-------------------------------------------------------------------------------------------------------------------------------------------------------------

BYD AUTO                                                                                                              F6 OWNER’S MANUAL



  6



Three-point safety belt






The  seat  belt  restrains  you  by  a  belt  across
your shoulders, chest and hip.

To  fasten  your  belt,  pull  it  out  of  the
retractor  and  insert  the  tab  into  the  buckle.
Pull  the  belt  to  make  sure  the  tab  and  the
buckle are locked.



To  release  the  belt,  press  the  red  ―Press‖
buckle-release  button  and  allow  the  belt  to
retract.



Your seat belt system also

includes  an  indicator  on  the  instrument
panel  and  a  buzzer to  remind you  and your
passengers to fasten your seat belts.



Safety belt tensioner (optional)






Automatic  tensioner  is  mainly  designed  to
activate  in  any  frontal  collision.  The
tensioner  is  interlinked  with  airbags,  in  a
collision  severe  enough  to  cause  the  airbag
to  deploy;  the  automatic  tensioner  also  can
provide help.


When the automatic tensioners are activated,
seat belts will maintain tight state until they
are unlocked.



The  SRS  light  will  be  lit

up to alerts you to a potential problem with
your seat belt tensioner. (Refer to

30

th

 page).





Friendly tips



1 Seat belts are designed to support the
body's  bones.  So  wear  the  seat  belts
across the front of the pelvisl as low as
possible, that is to  say, the belts should
across  the  pelvis,  chest  and  shoulder.
Please

avoid

belt

acrossing

the

abdomen.
2  You  may  try  to  find  comfortable
status  when  wearing  seat  belts,  but  the
belt  shall  be  pulled  to  tension,  so  that
the  design  can  achieve  the  protective
effect.  Loosed  seat  belts  will  greatly
reduce the protection function.
3 Not wear twisted seat belts.
4  Each  seat  belt  can  only  be  used  by
one  person.  Run  seat  belts  around
children  in  the  arms  are  extremely
dangerous.

-------------------------------------------------------------------------------------------------------------------------------------------------------------

BYD AUTO                                                                                                              F6 OWNER’S MANUAL



  7



Airbag








Your  vehicle  has  a  supplemental  restraint
system  (SRS)  with  front  airbags  to  help
protect  the  heads  and  chests  of  the  driver
and  a  front  seat  passenger  during  a
moderate or severe frontal collision.

Side airbag (optional)








Your vehicle has side airbags to help protect
the  upper  body of  the  driver  or  a  front  seat
passenger  during  a  moderate  or  severe  side
impact.





Friendly tips



1.Airbags do not replace seat belts.
They  are  designed  to  supplement  the
seat belts.

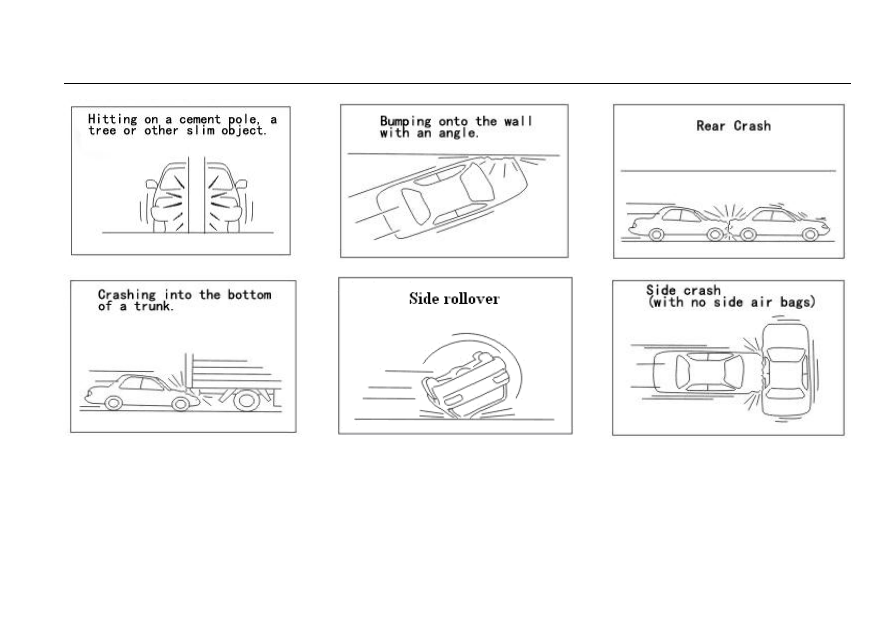

2.Airbags  offer  no  protection  in  rear
impacts, rolling or minor frontal or side
collisions.

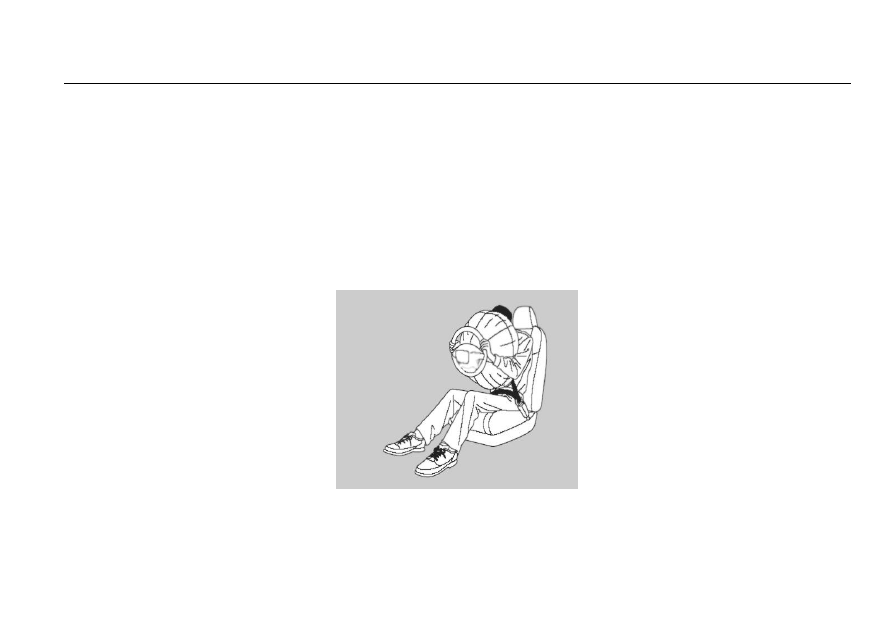

3.Airbags can pose severe hazards.
To  do  their  job,  airbags  must  inflate
with  tremendous  force.  So  while
airbags  help  save  lives,  they  can  cause
minor  injuries  or  more  serious  or  even
fatal  injuries  if  occupants  are  not
properly restrained or sitting properly.

What you should do: Always wear your
seat belt properly, and sit upright as far
away  from  the  steering  wheel  as
possible while fully controlling vehicle.





-------------------------------------------------------------------------------------------------------------------------------------------------------------

BYD AUTO                                                                                                              F6 OWNER’S MANUAL



  8



Seat and seat back
This  vehicle  seat  design  allows  you  to
maintain  a  comfortable,  straighten  sitting,
and is able to make full use of the protection
provided  by  the  seat  belts  and  energy
absorption material of the seats.

Adjusting your seat and seat back could also
affect  your  safety.  For  example,  being  too
close  to  the  steering  wheel  or  dashboard
will  increase  the  possibility  that  you  or
passengers  are  injured  by  the  in  floatable
airbag or other items inside.

If  the  seat  backrest  is  too  tilted,  that  will
reduce the protective effect of the seat belts.
That  will  increase  the  possibility  of  serious
injury as felling out from seat belts.
What you should do: Try to move front belt
backward,  and  maintain  the  adjustable  seat
back in nearly vertical state while driving.



Headrest
Headrest can be prevented neck sprains and
other  injuries.  In  order  to  get  the  best
protective  effect,  adjust  your  head  to  make
your  occiput  rest  against  the  center  of  the
headrest.

Safety Checks before Driving
To  ensure  that  you  and  your  passenger  can
be  protected  to  maximum  by  the  safety
facilities  of  vehicles,  please  check  the
following matters each time before driving:

1.  Be  sure  all  adults  and  children  with  no
suitable  protection  device  always  wear  seat
belts  and  wear  them  properly.  (Refer  to  6

th



page)



2.All infants should be placed in the child
protection  unit  properly  in  the  back  seat.
(Refer to 10

th

 page)



3.A front passenger should sit upright and
as  far  away  from  the  steering  wheel  and
dashboard as possible.



4.Seat back should remain upright.



5.Adjust headrest correctly.
6.After  everyone  has  entered  the  vehicle,
be sure the doors are closed and locked.



Your  vehicle  has  a  door  and

trunk status monitor on the instrument panel
to indicate when a specific door or the trunk
is not tightly closed.



7.All baggage must be properly stored and
fixed good. (refer to

 93

rd

 page)



Other  parts  of  this  chapter  will  be  more
detailed  on  how  to  ensure  your  safety  to
maximum.



Remember,  however,  that  no  safety  system
can prevent injuries or deaths completely in
a  severe  crash,  even  when  seat  belts  are
properly worn and the airbags deployed.



-------------------------------------------------------------------------------------------------------------------------------------------------------------

BYD AUTO                                                                                                              F6 OWNER’S MANUAL



  9



Advice to pregnant women





1. The best way to protect your unborn child
is protecting yourself well. So when driving
or riding in a vehicle, do always wear a seat
belt, and keep the lap part of the belt as low
as possible across the hips.



2.When  driving,  remember  to  sit  upright
and  adjust  the  seat  as  far  away  from  the
steering  wheel  and  dashboard  as  possible
while  allowing  full  control  of  the  vehicle.
This  will  reduce  the  risk  of  injuries  to  both
you  and  your  unborn  child  caused  by  a
crash or an inflating front airbag.






Friendly Tips



Each time you have a prenatal checkup,
ask doctor if it‘s okay for you to drive.





Advice to Parents






1.Never hold an infant or child on your lap.
If you are not wearing a seat belt in a crash,
you could be thrown forward  and crush the
child against the dashboard.

2.Never  use  a  seat  belt  for  both  yourself
and  a  child.  During  a  crash,  the  belt  could
press  deep  into  the  child  and  cause  serious
or fatal injuries.



Friendly Tips

1.Never use the same seat belt for two
people.  If  do  that,  they  could  be  very
seriously injured in a crash.

2.Do not add any other accessory to the
seat belt.



3.Do not place any hard or sharp object
between you and positive airbag.



4

.Do not attach or place articles in the

cover of airbag.





5

.In  some  models  equipped  with  side

airbags,  do  not  attach  or  place  hard
articles on or near the door.



6.Do not move hand or arm to near the
cover of airbag.



7.Use childproof door locks to prevent
children  from  opening  the  doors.  This

-------------------------------------------------------------------------------------------------------------------------------------------------------------

BYD AUTO                                                                                                              F6 OWNER’S MANUAL



  10



can  prevent  children  from  accidentally
falling out.



8.Please  use  the  main  switch  power
windows,  preventing  children  from
playing



with power windows, or else they might
be in danger when their body are out of
the car window.



playing



9.Do  not  leave  children  alone  in  a
vehicle.  A  child  left  alone  with  the  key
in  the  ignition  switch  can  accidentally
start  up  the  vehicle,  possibly  injuring
themselves or others.





Extreme danger

Under the section 94 of E.C.E regulations:







Never  place  a  rear-facing  child  protection
unit when the front seat has an airbag.






Side  air  bag  inflating  may  result  in  serious
injuries or even death if body tilt forward on
the front door.

To  remind  you  of  danger  of  side  airbags,
your  vehicle  is  posted  with  warning  signs
on both sides of the front door frames.

-------------------------------------------------------------------------------------------------------------------------------------------------------------

BYD AUTO                                                                                                              F6 OWNER’S MANUAL



  11



Supplementary data for airbag
Your  SRS  (supplemental  restraint  system)
includes:
1.Two front airbags. The driver‘s airbag is
installed in the center of the steering wheel;
the  front  passenger‘s  airbag  is  installed  in
the  dashboard.  Both  are  marked  ‗‗SRS
AIRBAG‘‘.

2 . Two  side  airbags  for  driver  and  a
passenger,  one  for  each  side  of  the  vehicle.
The  airbags  are  installed  on  the  outer  edge
of the  seat backs,  marked with  ‗‗SRS SIDE
AIRBAG‘‘. (Refer to 13rd page)

3.Automatic front seat belt tensioner. It can
tension the seat belt in a moderate to severe
frontal impact. (Refer to 6th page)

4.Sensors  .They  can  detect  a  moderate  to
severe frontal impact.

5.A  sophisticated  electronic  system  that
continually

monitors

and

records

information  from  the  sensors,  the  control
unit, the airbag modules, and seat belt in use
for  driver  and  passenger  in  front  seat  when
the  ignition  switch  is  in  the  ON  (II)

position.
6.An  indicator  on  the  instrument  panel.  It
alerts  you  to  a  possible  problem  with  your
airbags,  sensors,  or  seat  belt  tensioners  and
so on. (Refer to 26th page)

7.Emergency  backup  power  in  case  your
vehicle‘s  electrical  system  is  disconnected
in a crash.

How Front Airbag Works (if equipped)






If  you  ever  have  a  moderate  to  severe
frontal  collision,  sensors  will  detect  the
vehicle‘s rapid deceleration.The control unit
will  instantly  inflate  the  driver‘s  and  front
passenger‘s  airbags,  at  the  same  time
activate automatic seat belts tensioner.

During  a  frontal  crash,  your  seat  belt
restrains your lower body and trunk, and the
front  airbag  helps  protect  your  head  and
chest as an air cushion. The belt pretensions
will  tighten  and  lock  seat  belts  to  maintain
you fixed in the position.



Although  both airbags  use the  same  sensor,
so  inflate  at  the  same  time,  but  it  is  also
possible for only one airbag to deploy.



This can happen if the severity of a collision
is  at  the  margin,  or  threshold,  that
determines  whether  or  not  the  airbags  will
deploy.  In  such  cases,  the  seat  belt  will
provide  sufficient  protection,  and  the
supplemental  protection  offered  by  the
airbag would be minimal.



-------------------------------------------------------------------------------------------------------------------------------------------------------------

BYD AUTO                                                                                                              F6 OWNER’S MANUAL



  12







After  inflating,  the  front  airbags  will
immediately deflate, so they won‘t interfere
with  the  driver‘s  visibility,  or  the  ability  to
steer or operate other controls.





The  total  time  for  inflation  and  deflation  is
one-tenth  of  a  second,  so  fast  that  most
occupants  are  not  aware  that  the  airbags
deployed  until  they  see  them  lying  in  their
laps.

There  will  be  loud  noise  with  the  airbag
deploying,  generally  it  not  cause  the  hurt
(but  it  is  possible  to  cause  a  drumming  in
the  ears  or  temporary  audition  loss,  it  will
be  as  soon  recover).After  a  crash,  you  may

see  what  looks  like  smoke.  This  is  actually
powder from the airbag‘s surface. Although
the  powder  is  not  harmful,  people  with
respiratory  problems  may  experience  some
temporary discomfort. If this occurs, get out
of the vehicle as soon as it is safe.



How Side Airbag Works (optional)





There are two side airbags for the passenger
and  driver.  The  airbags  are  installed  on  the
outer  edge  of  front  seat  backs  and  marked
with "SRS SIDE AIRBAG‖.

Possible  Causes  for  Non-deployment
Airbags

If  you  ever  have  a  moderate  to  severe  side
impact,

sensors

will

detect

rapid

deceleration  and  signal  the  control  unit  to
instantly  inflate  either  the  driver‘s  or  the
passenger‘s side airbag.

Only  one  airbag  will  deploy  during  a  side
impact.  If  the  impact  is  on  the  passenger‘s
side, the passenger‘s side airbag will deploy
even if there is no passenger.

To  get  the  best  protection  from  the  side
airbags,  front  seat  occupants  should  wear
their  seat  belts  and  sit  upright  and  lean
against their seat backs.


Friendly tips



Using  airbags  unauthorized  by  BYD
may  decrease  the  airbag  capability  or
cause accidental hurt to the passengers.
Never  place  the  anything  between  the
side airbag and the passengers.
Do  not  pose  heavy  stress  on  the  seat
side where side airbags are equipped.

-------------------------------------------------------------------------------------------------------------------------------------------------------------

BYD AUTO                                                                                                              F6 OWNER’S MANUAL



  13





































In  the  circumstances  illustrated  above,  the
airbags may not deploy.






-------------------------------------------------------------------------------------------------------------------------------------------------------------

BYD AUTO                                                                                                              F6 OWNER’S MANUAL



  14



Possible Causes of Airbag Deployment
















The SRS airbags may deploy if the vehicles
receive  severe  impact  on  the  bottom  as
shown in the above illustrations.



Friendly tips



1.

Airbag  is  designed  to  match  the

certain  vehicle  models,  any  changes  in
the tire size, bumpers, chassis and other
original  equipments  may  affect  the
function of the airbags. In addition, it is
prohibited  to  use  any  airbag  part  on
other vehicle model, otherwise it might
lead  to  safety  airbag  system  failure,
resulting in personal injury.



2.

When  the  vehicle  dashboard

experience  abnormality  or  can  not
display  the  information  normally  (for
example,  abnormal  speed,  seat  belt

wearing  information,  etc.),  timely  get
maintenance  from  service  stations,
otherwise it will lead to system failures
or abnormal work.



3.

During  driving,  please  wear  the

seat  belt  properly  and  maintain  a  good
posture. If you do not wear seat belts or
sitting  in  improper  posture,  then  the
deployed  airbag  in  the  accident  may
aggravate the risk of injury.



4.

Maintaining  the  distance  between

chest and the steering wheel at least
25  cm  is  very  important  for  the  driver,
so  as  to  make  the  driver  get  the  most
effective protection when triggering the
system.



5.

Don‘t  attach,  cover  or  decorate

any  objects  on  the  steering  wheel
surface  and  the  front  seat  air  bag
covers. Clean these two places with dry
or  moist  duster  cloth.  Strong  knock  at
these two places is not allowed.



6.

Don‘t let child passenger sit in the

front  seat  without  protection.  If  a
collision  triggers  the  air  bag,  the  child
passenger  may  get  seriously  injured  or

-------------------------------------------------------------------------------------------------------------------------------------------------------------

BYD AUTO                                                                                                              F6 OWNER’S MANUAL



  15



even killed.



7.

Don‘t  stay  or  put  any  animals  or

objects  near  the  driver,  the  front  seat
passenger  and  the  air  bags.  It  is
extremely  dangerous  for  an  adult
passenger to hold a child on the laps.

8.

Don‘t  install  phone  holder,  cup,

ash tray or any other attachments to the
air  bag  cover  or  its  function  area.
Otherwise, accidents triggering air bags
will  increase  the  possibility  of  human
injuries.



9.

Don‘t  make  any  modifications  to

any  components  of  the  air  bag  system,
including corresponding labels.



10.  Any  operation  to  the  air  bags,
including disassembly during the repair
of  other  parts  (such  as  removal  of  the
steering wheel) can only be made in the
BYD  dealer  or  franchised  maintenance
stores.



11.  The  air  bag  system  must  be
replaced  in  the  BYD  dealers  and
franchised maintenance stores within 10
years  since  the  manufacturing  date

(indicated  on  pass  certificate  and  plate
on  engine  chamber).  Please  keep  a
record  if  any  part  of  the  system  is
replaced before the expiry date.



12.  .  The  air  bag  can  only  provide
one-time protection. Once the air bag is
triggered  or  damaged,  the  system  must
be replaced.



13.  .  Please  hand  our  materials  to  the
next  owner  when  selling  the  vehicle.
Please  notice  that  if  the  air  bag  is  shut
down, hand this information to the next
owner as well.



14.  When  disposing  the  components
of  the  vehicle  or  the  air  bag  system,
please  comply  with  correlative  safety
regulations and disposal procedure. The
disposal must be conducted by the BYD
dealers or related qualified units.



15.  The  airbag  system  has  relatively
strong  anti-interference  ability  against
the

surrounding

electromagnetic

interruption.  However,  please  don‘t
operate

the

vehicle

under

the

electromagnetic environment that is not
permitted  by  the  government  to  avoid

accident.

16.  BYD  F6  takes  full  consideration
of  various  kinds  of  misuses  and  road
conditions.  However,  don‘t  allow
serious crashes happen in the bottom of
the  vehicle  or  drive  toughly  in  poor
road  conditions  in  order  to  prevent
accidents.




Shut Down Air Bags
In  some  occasions,  shut  down  air  bags  for
the driver and the front passenger in accord
with regulations. These occasions include:
1.  When  it  is  impossible  to  keep  25cm
distance  between  the  center  of  the  steering
wheel  and  the  chest  of  the  driver  even
though the driver seat is adjusted properly.
2.  When  special  equipment  needs  to  be
installed  for  the  disabled  within  the  air  bag
function area.

3.  When  the  front  seats  cannot  be
maintained

within

the  manufacturer‘s

setting scope after adjustments due to some
reasons.


-------------------------------------------------------------------------------------------------------------------------------------------------------------

BYD AUTO                                                                                                              F6 OWNER’S MANUAL



  16



The  air  bag  system  shutdown  must  be
conducted by the BYD dealers or franchised
service  stores.  After  the  shutdown,  BYD
dealers  or  franchised  maintenance  stores
must  label  at  the  specific  places  and  keep
records.



Friendly tips

If the air bag system needs shutdown

in  some  special occasions,  please  go  to
the  BYD  dealers  or  franchised  service
stores.  Otherwise,  serious  injuries  or
death may be incurred.

In  addition,  please  reopen  the

shutdown  airbag  as  soon  as  possible  in
order  to  ensure  the  air  bag  recover  its
protecting function.



Supplemental Information
1.  Please  read  this  manual  thoroughly.  If
you  want  to  sell  or  demolish  the  vehicle,
please  notify  the  buyer  or  disposal
departments  that  the  car  is  equipped  with
the air bag system, and recommend them to
read the manual in details.

2. After the air bag functioned, please don‘t
touch any components of the air bag system

(or scalds or poisoning may be caused), and
let  the  BYD  dealers  or  franchised
maintenance  stores  handle  it.  Once  the  air
bag  system  functioned,  please  install  a  new
air bag system.

3. The front (side) air bags only function in
case  of  frontal  (side)  collisions  in  certain
degree.  It  doesn‘t  mean  that  the  air  bag
system  has  problems  when  it  doesn‘t
respond  to  the  collision.  The  damages  or
improper  maintenances  can  influence  the
normal function of the system.

4. To recycle and destroy the airbag shall be
performed  by  a  qualified  unit  to  avoid
environmental  pollution  and  harm  to
operator‘s health.

5. The company shall bear no responsibility
for any direct or indirect loss caused by any
improper operations.

6.  Special  Emphasis:  you  shall  wear  your
seat  belt  properly  any  time,  or  the  airbag
may  cause  serious  personal  injury  to  the
passengers instead of protecting effectively.
If  so,  users  shall  take  liability  for  accident

of this kind.

How SRS Indicator Works

The  SRS  indicator  alerts

you to a potential problem with your airbags
or seat belt tensioners.
If the vehicle is equipped with side airbags,
this  indicator  is  also  used  to  remind  you  of
potential  danger  with  driver  side  airbag  or
passenger airbag.




When  you  turn  the  ignition  switch  to  the
ON  (II)  position,  this  indicator  is  on  for  5
seconds  and  then  extinguish.  This  tells  you
the system is working properly.
If  the  indicator  is  on  at  any  other  time,  or
does not light up at all, you should have the
system  checked by the  BYD  AUTO  dealer.
For example:
1.If  the  SRS  indicator  isn‘t  on  after  you
turn  the  ignition  switch  to  the  ON  (II)
position.
2.If the indicator stays on after the engine
starts.
3.If the indicator is on or flashes in driving.

-------------------------------------------------------------------------------------------------------------------------------------------------------------















Content      ..       1      2     ..
