BYD F3, BYD F3-R. Каталог запасных частей - часть 8







116

Рисунок 3-20

Наименование

№

Номер части

На русском языке

На английском языке

Кол
-во

Примеча
ние

1 BYDF3-7911300

Высокочастотный динамик в
левой передней двери с
монтажным кронштейном в
сборе

ALT SPEAKER & BRACKET
ASSY, FRONT DOOR, L

1

2 BYDF3-7911400

Высокочастотный динамик в
правой передней двери с
монтажным кронштейном в
сборе

ALT SPEAKER & BRACKET
ASSY, FRONT DOOR, R.

1

3 BYDF3-7911500B  Левый задний динамик

REAR SPEAKER, L



4 BYDF3-7911600B  Правый задний динамик

REAR SPEAKER, R



Q1460612-
DZn25DH

Наборный болт с
шестигранной головкой с
пружинной шайбой и с
плоской шайбой

HEX-BOLT & SPRING
WASHER & FLAT WASHER
COMP

2

6 BYDF3-7911710B

Приемный лоток компакт-
дисков

CD BOX



7 BYDF3-7911721B

Левый монтажный
кронштейн приемного лотка
компакт-дисков

MOUNTED BRACKET, CD
BOX, L

1

8 BYDF3-7911722B

Правый монтажный
кронштейн приемного лотка
компакт-дисков

MOUNTED BRACKET, CD
BOX, R

1

9 BYDF3-7911725B  Фиксирующий шплинт POSITIONING

PIN



10 BYDF3-7911711B

Соединительный кронштейн
приемного лотка компакт-
дисков

BRACKET, CD BOX



11 Q1400820

Наборный болт с
шестигранной головкой с
плоской шайбой

HEX-BOLT & FLAT
WASHER COMP

4

12 Q1840616

Болт с шестигранной
фланцевой головкой

HEX-BOLT W/T FLANGE



13 BYDF3-7911100

Динамик в левой передней
двери

SPEAKER, FRONT DOOR, L



14 BYDF3-7911200

Динамик в правой передней
двери

SPEAKER, FRONT DOOR, R



15 BYDF3-7911111

Уплотненная полая заклепка
с плоской головкой

RIVET 6

Q442051
0T18

16 BYDF3-7911700B

Приемный лоток компакт-
дисков в сборе

CD BOX ASSY



17 BYDF3-7910011

Левый кронштейн BRACKET,



18 Q2214816

Самоконтрящий наборный
винт с головкой с вырезом
под крестовидную отвертку с
увеличенной шайбой

CROSSED HEAD SCREW &
BIG WASHER COMP

4

19 BYDF3-7901011

Гайка с пружинной шайбой SPRING

NUT

2

20 BYDF3-7910012

Правый кронштейн BRACKET,



21 BYDF3-7910010

Проигрыватель компакт-
дисков в сборе

CD PLAYER ASSY



22 BYDF3-7901010C  Автоматнитола в сборе RADIOGRAM

ASSY  1



23 BYDF3-7910011C  Левый кронштейн BRACKET,



24 BYDF3-7910012C  Правый кронштейн BRACKET,







117

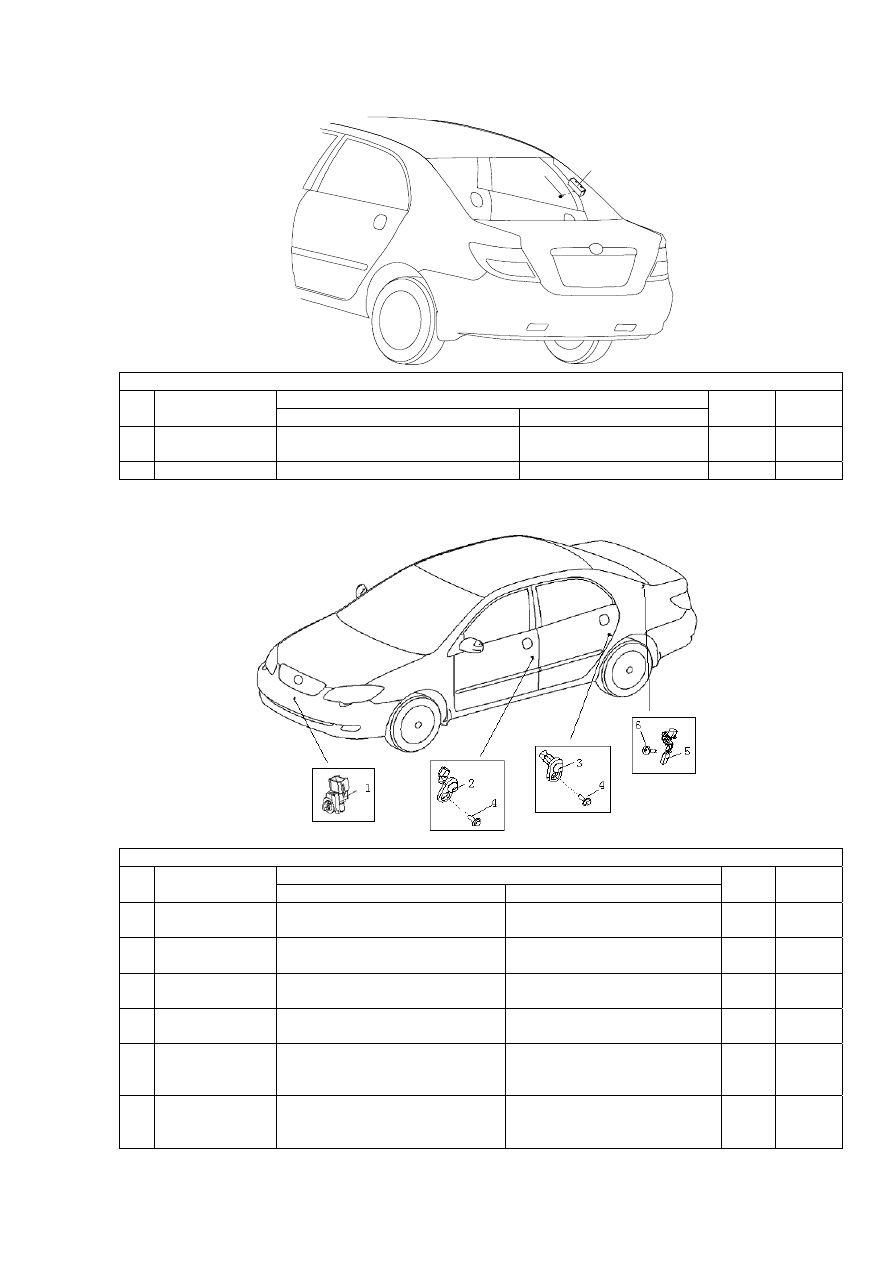

Рисунок 3-21.

1

2



Рисунок 3-21

Наименование

№

Номер части

На русском языке

На английском языке

Кол-во

Примеч
ание

1 Q1860616

Увеличенный болт с шестигранной
фланцевой головкой

HEX-BOLT W/T
FLANGE- INCREASED

1

2 BYDF3-7903100

Антенный усилитель ANTENNA

AMPLIFIER




Рисунок 3-22.



Рисунок 3-22

Наименование

№

Номер части

На русском языке

На английском языке

Кол-
во

Примеч
ание

BYDF3-
8114400B

Датчик наружной температуры
воздуха

OUTER TEMPERATURE
SENSOR

1

2 BYDF3-3758200

Выключатель передней дверной
лампы (прямой)

SWITCH, FRONT DOOR
LAMP (I SHAPE)

2

3 BYDF3-3758300

Выключатель задней дверной
лампы (L-образный)

SWITCH, REAR DOOR LAMP
(L SHAPE)

2

Q1400616-
DZn25DH

Наборный болт с шестигранной
головкой с плоской шайбой

HEX-BOLT & FLAT WASHER
COMP

4

5 BYDF3-3758100

Контактный выключатель
открывания крышки заднего
багажного отсека

OPEN SWITCH, LUGGAGE
COMPARTMENT

1

6 Q2300510

Наборный винт с головкой с
вырезом под крестовидную
отвертку с плоской шайбой

CROSSED HEAD SCREW &
FLAT WASHER COMP

1





118

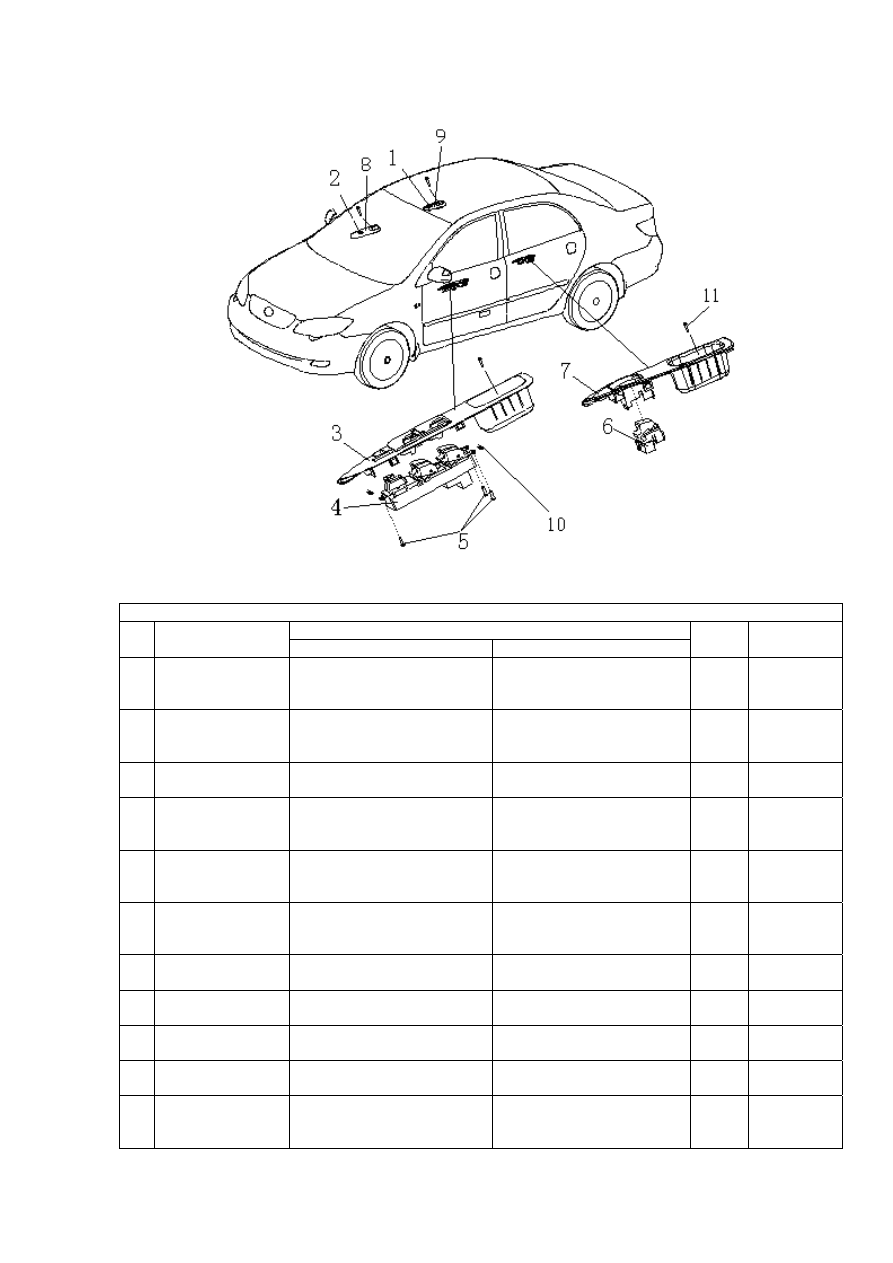

Рисунок 3-23.






Рисунок 3-23

Наименование

№

Номер части

На русском языке

На английском языке

Кол-
во

Примечание

1 BYDF3-3746400

Переключатель
стеклоподъемника окна
правой задней двери

WINDOW REGULATOR
SWITCH, REAR DOOR, R

1

2 BYDF3-3746200

Переключатель
стеклоподъемника окна
правой передней двери

WINDOW REGULATOR
SWITCH, FRONT DOOR, R

1

3 BYDF3-6102141

Гнездо подлокотника левой
передней двери

HANDRAIL, FRONT
DOOR, L

1

4 BYDF3-3746100

Блок переключателей
стеклоподъемников окна
левой передней двери

WINDOW REGULATOR
SWITCH, FRONT DOOR, L

1

5 Q2723513

Самоконтрящий винт типа F
с головкой с вырезом под
крестовидную отвертку

CROSSED HEAD SCREW,
F-TYPE

3

6 BYDF3-3746300

Переключатель
стеклоподъемника окна
левой задней двери

WINDOW REGULATOR
SWITCH, REAR DOOR, L

1

7

BYDF3-6202141

Гнездо подлокотника левой
задней двери

HANDRAIL, REAR DOOR,

1

8 BYDF3-6102142

Гнездо подлокотника правой
передней двери

HANDRAIL, FRONT
DOOR, R

1

9 BYDF3-6202142

Гнездо подлокотника правой
задней двери

HANDRAIL, REAR DOOR,

1

10 BYDF3-6111113

Пружинное стопорное
кольцо

SNAP RING



11

Q2714216-
DZn25DH

Самоконтрящий винт типа C
с головкой с вырезом под
крестовидную отвертку

CROSSED HEAD SCREW,
C-TYPE

4





119

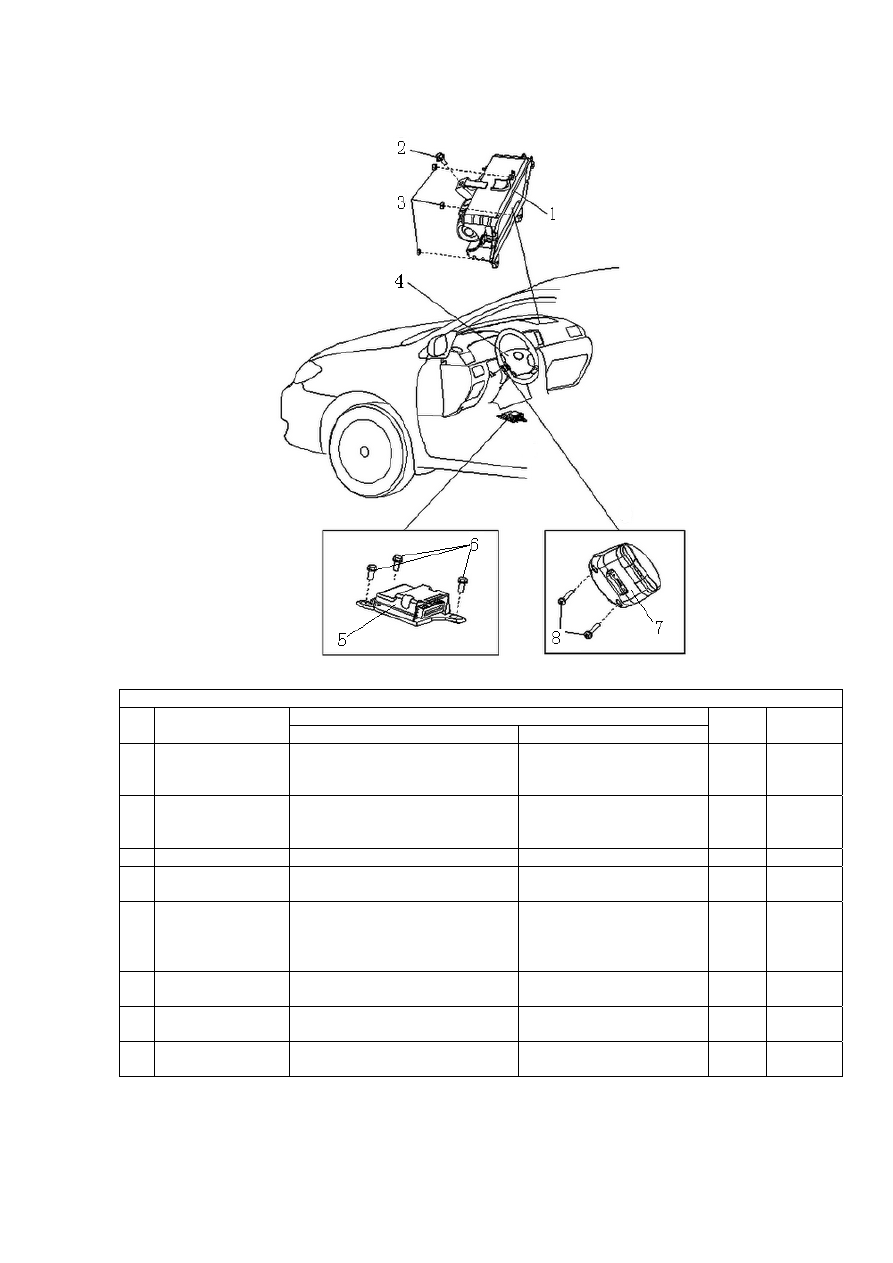

Рисунок 3-24.






Рисунок 3-24

Наименование

№

Номер части

На русском языке

На английском языке

Кол-
во

Примеча
ние

1 BYDF3-5820200

Модуль подушек безопасности
со стороны пассажира на
переднем кресле

PASSENGER AIRBAG



2 Q1860816

Увеличенный болт с
шестигранной фланцевой
головкой

HEX-BOLT W/T FLANGE



3 Q32006

Шестигранная фланцевая гайка

HEX-NUT W/T FLANGE



4 BYDF3-5820100

Модуль подушек безопасности
со стороны водителя

DRIVER AIRBAG



5 BYDF3-3658010

Электронный блок управления
системой подушек безопасности
с кронштейном в сборе

SUPPLEMENTAL
RESTRAINED SYSTEM
ELECTRONIC CONTROL
UNIT & BRACKET ASSY

1

6 Q1400820

Наборный болт с шестигранной
головкой с плоской шайбой

HEX-BOLT & FLAT
WASHER COMP

3

7 BYDF3-3750300B

Выключатель звукового сигнала
на колесе рулевого управления

SOUNDER CONTROL
SWITCH

1

8 Q2140425

Винт с головкой с вырезом под
крестовидную отвертку

CROSSED HEAD SCREW







120

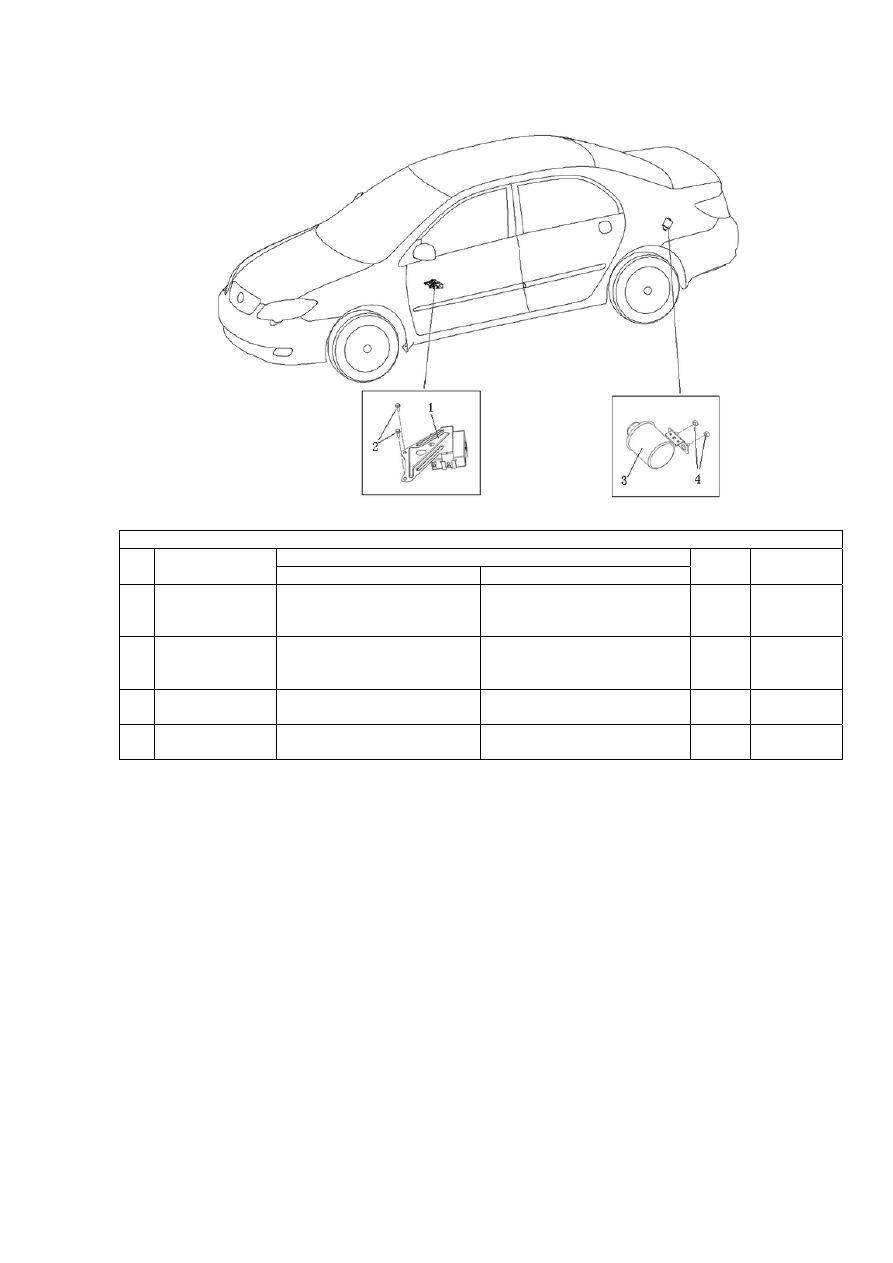

Рисунок 3-25.






Рисунок 3-25

Наименование

№

Номер части

На русском языке

На английском языке

Кол-
во

Примечание

1 BYDF3-3605100

Контроллер противоугонной
системы с монтажным
кронштейном в сборе

ANTI-THEFT CONTROLLER
& BRACKET ASSY

1

Q1400816-
DZn25DH

Наборный болт с
шестигранной головкой с
плоской шайбой

HEX-BOLT & FLAT
WASHER COMP

2

3 BYDF3-3778200

Аварийный звуковой сигнал
с кронштейном в сборе

ANNUNCIATOR &
BRACKET ASSY

1

4 Q32006

Шестигранная фланцевая
гайка

HEX-NUT W/T FLANGE







121

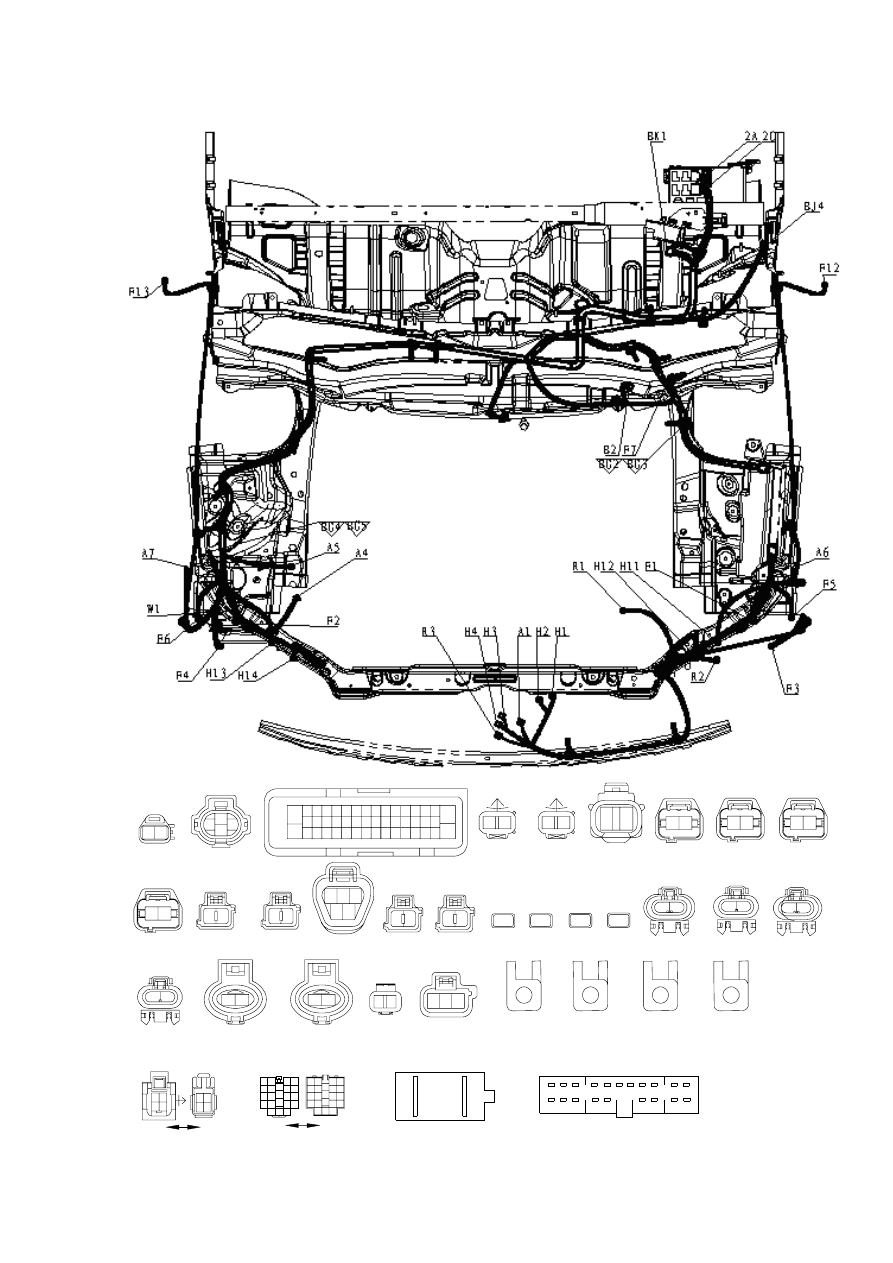

Рисунок 3-26.






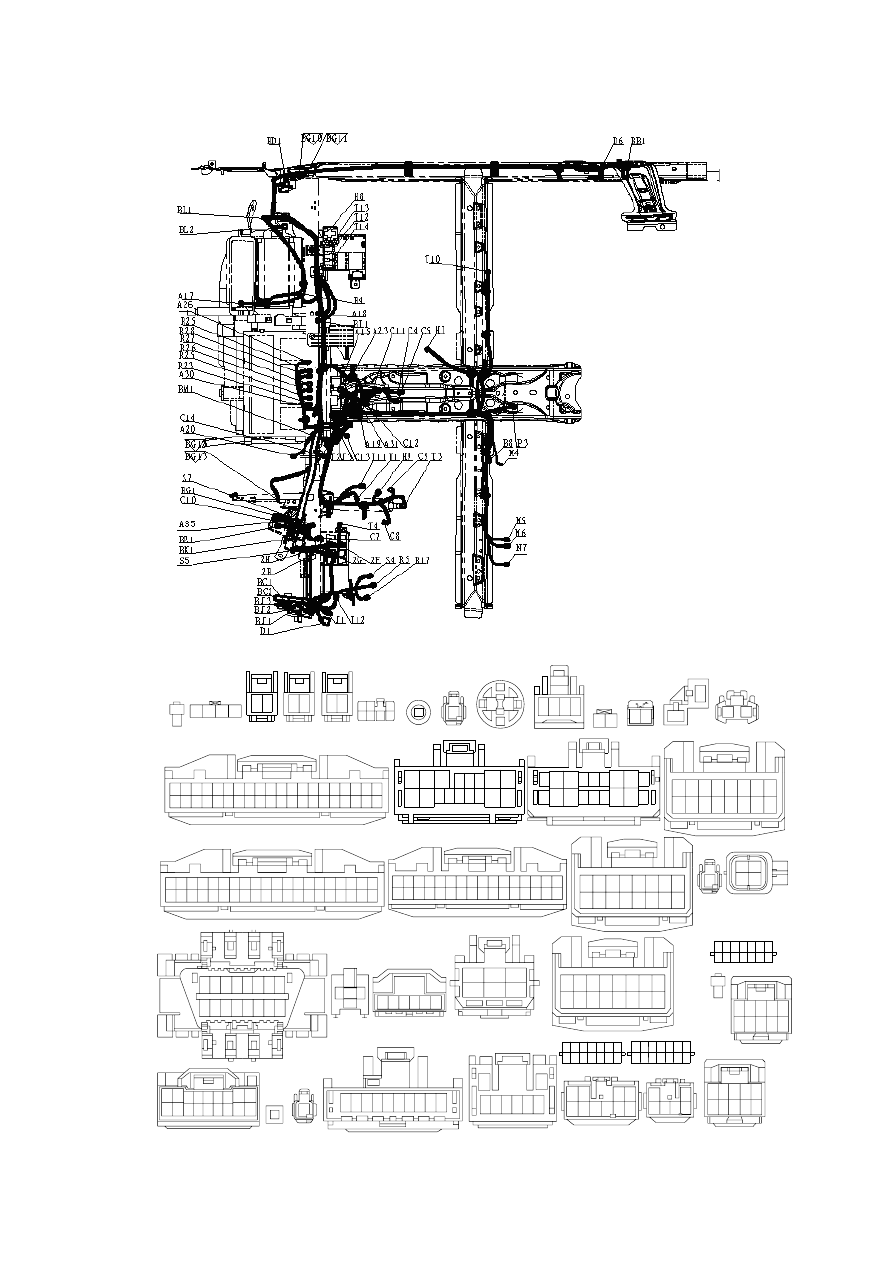

Рисунок 3-26

Наименование

№

Номер части

На русском языке

На английском языке

Кол-
во

Примеча
ние

1 BYDF3D-4001100  Кабельная шина двигателя WIRING

HARNESS,

ENGINE



BYDF3D-4011200
BYDF3D-4011200B

BYDF3D-4011200C

Кабельная шина крыла WIRING

HARNESS,

FENDER 1

BYDF3D-4003100
BYDF3D-4003100A
BYDF3D-4003100B

BYDF3D-4003100C

Кабельная шина
приборной панели

WIRING HARNESS,
INSTRUMENT PANEL

1

BYDF3-4004100
BYDF3-4004100B

BYDF3-4004100C

Напольная кабельная
шина

WIRING HARNESS, FLOOR



BYDF3-4002700
BYDF3-4002700B

BYDF3-4002700C

Потолочная кабельная
шина

WIRING HARNESS, ROOF



BYDF3-4002400
BYDF3-4002400B

BYDF3-4002400C

Кабельная шина правой
передней двери

WIRING HARNESS, FRONT
DOOR, R

1

BYDF3-4002300
BYDF3-4002300B

BYDF3-4002300C

Кабельная шина левой
передней двери

WIRING HARNESS, FRONT
DOOR, L

1

8 BYDF3-4002600

Кабельная шина правой
задней двери

WIRING HARNESS, REAR
DOOR, R





9 BYDF3-4002500

Кабельная шина левой
задней двери

WIRING HARNESS, REAR
DOOR L

1

10 BYDF3-4002200

Линия заземления
кабельной шины
обогревателя заднего
ветрового стекла

 EARTHING LINE, HEATING
WIRING HARNESS, REAR
WINDSHIELD

1

11 BYDF3-4013300B

Кабельная шина заднего
бампера

WIRING HARNESS, REAR
BUMPER

1

12 BYDF3-4003400B

Кабельная шина датчика
освещенности

WIRING HARNESS,
ILLUMINATION INTENSITY
SENSOR

1



122



Рисунок 3-26

Наименование

№

Номер части

На русском языке

На английском языке

Кол-
во

Примеча
ние

13 BYDF3-4003500B

Кабельная шина датчика
дневного света

WIRING HARNESS, SUN
LIGHT SENSOR

1

14 BYDF3-4003600B

Кабельная шина
кондиционера

WIRING HARNESS, AIR
CONDITIONER

1

15 BYDF3-4013100

Кабельная шина датчика
частоты вращения левого
заднего колеса

WIRING HARNESS, REAR
WHEEL SPEED SENSOR, L

1

16 BYDF3-4013200

Кабельная шина датчика
частоты вращения правого
заднего колеса

WIRING HARNESS, REAR
WHEEL SPEED SENSOR, R

1





123

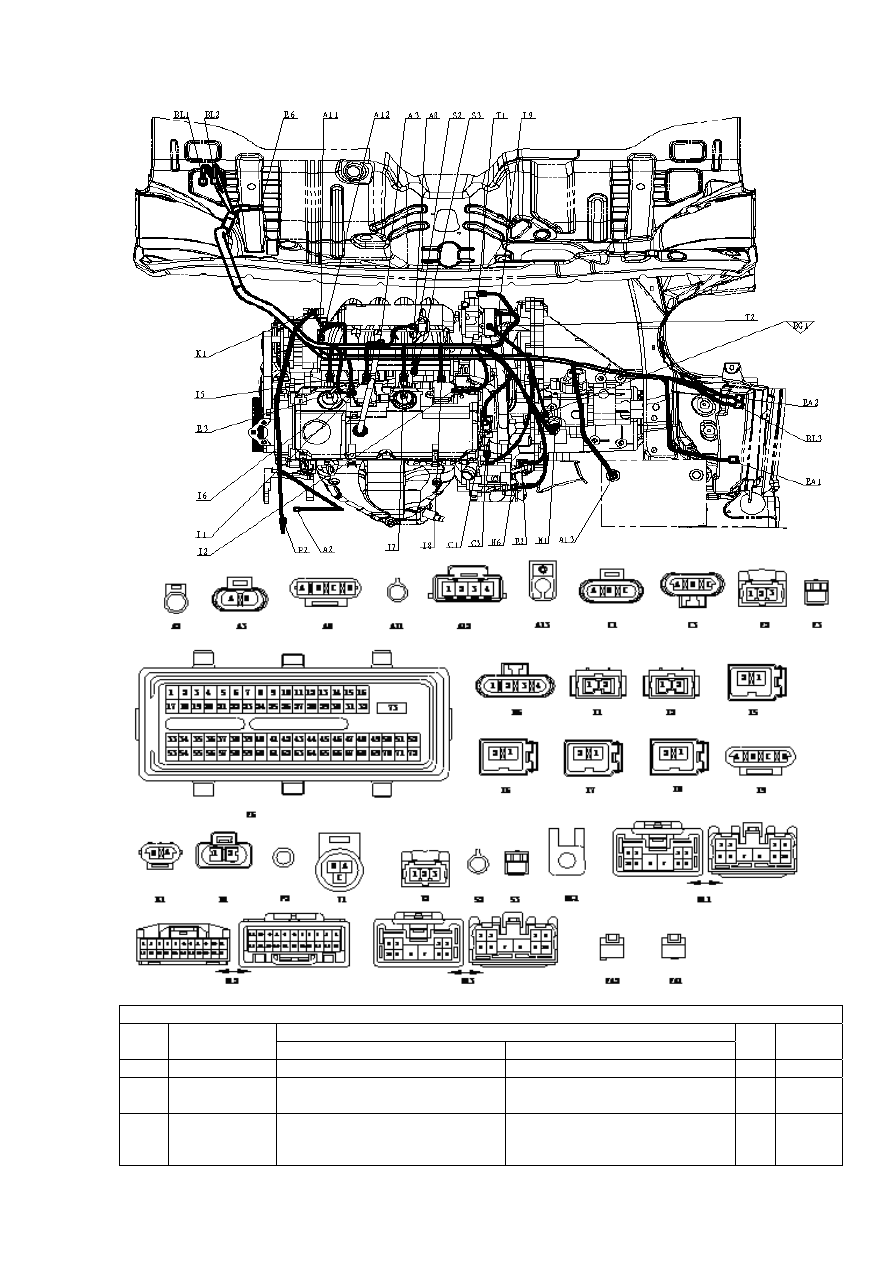

Рисунок 3-26.1.





Рисунок 3-26.1

Наименование

№

Номер части

На русском языке

На английском языке

Кол-
во

Примеч
ание

A2 0447104

К компрессору CONNECTOR,

COMPRESSOR



A3 12052643

К управляющему клапану
угольного фильтра

CONNECTOR, CHARCOAL
CANISTER CONTROL VALVE

1

A8 12162833

К датчику температуры и
давления воздуха на впуске

CONNECTOR, AIR INLET
TEMPERATURE AND
PRESSURE SENSOR

1



124

Рисунок 3-26.1

Наименование

№

Номер части

На русском языке

На английском языке

Кол-
во

Примеч
ание

A11 3724321(φ8.5)

К контакту B генератора
переменного тока

CONNECTOR, GENERATOR B
PORT

1

A12 6195-0030

К генератору переменного тока CONNECTOR,

GENERATOR  1

A13 PP2006901  К контакту аккумулятора CONNECTOR,

BATTERY 1



C1 12059595

К датчику положения
распределительного вала

CONNECTOR, CAMSHAFT
POSITION SENSOR

1

C3 12110293

К датчику углового положения
коленчатого вала

CONNECTOR, CRANKSHAFT
POSITIONSENSOR

1

E2 282191-1

К датчику температуры
жидкости в системе охлаждения

CONNECTOR, COOLANT
TEMPERATURE SENSOR

1

E3 0338102

К датчику давления моторного
масла

CONNECTOR, LUBRICANT
PRESSURE

1

E6 15357131

К электронному блоку
управления впрыском топлива

CONNECTOR, ENGINE ECU



H6 1216-2144  К переднему датчику кислорода

CONNECTOR, FRONT
OXYGEN SENSOR

1

I1 DJ7023-3.5-20

К первой катушке зажигания

CONNECTOR, IGNITION COIL
1#

1

I2 DJ7023-3.5-20

Ко второй катушке зажигания

CONNECTOR, IGNITION
COIL2#

1

I5 15305086

К первому топливному
инжектору

CONNECTOR, FUEL NOZZLE
1#

1

I6 15305086

Ко второму топливному
инжектору

CONNECTOR, FUEL NOZZLE
2#

1

I7 15305086

К третьему топливному
инжектору

CONNECTOR, FUEL NOZZLE
3#

1

I8 15305086

К четвертому топливному
инжектору

CONNECTOR, FUEL NOZZLE
4#

1

I9 12162188

К клапану регулировки частоты
вращения холостого хода

CONNECTOR, IDLE SPEED
CONTROL VALVE

1

K1 12052644

К датчику детонации

CONNECTOR, KNOCKING
SENSOR

1

N1 PB625-02027

К выключателю светового
сигнала движения задним ходом

CONNECTOR, REVERSING
LAMP

1

P2 DJ3011A-4-21

К выключателю усилителя
рулевого управления

CONNECTOR, POWER STEER
SWITCH

1

S2

DJ4341

φ8.5)

К клеммной колодке стартера

CONNECTOR, STARTER
TERMINAL

1

S3 0338102

К стартеру CONNECTOR,

STARTER



T1 12065287

К датчику положения
дроссельной заслонки

CONNECTOR, THROTTLE
POSITION SENSOR

1

T2 DJ7031-3.5-21

К датчику скорости движения
автомобиля

CONNECTOR, SPEED SENSOR



BG1

DJ4355A-2Sn
DJ4355A-1Sn

Линия заземления EARTHING

LINE  1



BL1 7283-1405-40

К кабельной шине приборной
панели

CONNECTOR, WIRING
HARNESS, INSTRUMENT
PANEL

1

BL2 0446004

К кабельной шине приборной
панели

CONNECTOR, WIRING
HARNESS, INSTRUMENT
PANEL

1

BL3 7283-1405-40 Распределительная коробка 1#

CONNECTOR, FUSE CASE 1#



EA1 J0504701

Распределительная коробка 3#

CONNECTOR, FUSE CASE 3#



EA2 J0504501

Распределительная коробка 2#

CONNECTOR, FUSE CASE 2#







125

Рисунок 3-26.2.




4

5

6

7

8

9

18

19

20

17

2C

15

16

14

1

2

3

13

12

11

10

2

1

2A

BK1

1 2

4

3

5 6

7 8

12

11

10

9

13 14

15 16

20 21 22

19

18

17

4 3

1

2
6 5

7

8

12 11

9

10
14

15

16

13

21 20

22

19

18

17

BJ4

1

2

4 3

1 2

3 4

BG5

BG4

BG3

2

1

A1

2

4

3
1

A4

3

18

33

4

34
19

5

35
20

6

36
21

7

37
22

8

23

38

9

39
24

10

40
25

11

41
26

12

27

42

13

28

43

14

29

44

15

30

45

2

17

32

1

31

16

46

A5

1

2

2

1

A6

A7

1

2

B2

1 2

F1

F2

2

1

1 2

F3

F4

2

1

1

2

F5

F6

2

1

3

2

1

4

5

F7

F12

2

1

1

2

F13

H1

H2

H4

H3

1

2

1

2

H11

H12

H14

H13

2

1

2

1

2 1

R1

1 2

R2

R3

2

1

3

2

1

W1

BG2





126

Рисунок 3-26.2

Наименование

№

Номер части

На русском языке

На английском языке

Кол-
во

Примеч
ание

A1 7283-7028-30

К датчику температуры
наружного воздуха

CONNECTOR, OUTSIDE
TEMPERATURE SENSOR

1

A4 DJ7042Y-2.2-21

К переключателю давления
в системе
кондиционирования

CONNECTOR, AIR
CONDITIONER PRESSURE
SWITCH

1

A5 54210064

К электронному блоку
управления
антиблокировочной
системой

CONNECTOR , ABS ECU



A6 DJ7021-2.2-11

К датчику частоты
вращения левого переднего
колеса

CONNECTOR, FRONT WHEEL
SPEED SENSOR, L

1

A7 DJ7021-2.2-11

К датчику частоты
вращения правого переднего
колеса

CONNECTOR, FRONT WHEEL
SPEED SENSOR, R

1

B2 M23374

К выключателю аварийного
индикатора уровня
тормозной жидкости

CONNECTOR, WARNING
SWITCH, BRAKE OIL LEVEL

1

F1

DJ7023-2-21 总



К левому переднему
габаритному сигналу

CONNECTOR, FRONT
POSITION LIGHT, L

1

F2

DJ7023-2-21 总



К правому переднему
габаритному сигналу

CONNECTOR, FRONT
POSITION LIGHT, R

1

F3

DJ7023-2-21 总



К левой передней
противотуманной фаре

CONNECTOR, FRONT FOG
LAMP, L

1

F4

DJ7023-2-21 总



К правой передней
противотуманной фаре

CONNECTOR, FRONT FOG
LAMP, R

1

F5 DJ7021-2.2-21

К левому переднему сигналу
поворота

CONNECTOR, FRONT
TURNNING SIGNAL LIGHT, L

1

F6 DJ7021-2.2-21

К правому переднему
сигналу поворота

CONNECTOR, FRONT
TURNING SIGNAL LIGHT, R

1

F7 0445205

К передним
стеклоочистителям

CONNECTOR, FRONT WIPER



F12 DJ7024-3.5-20

К боковому повторителю
левого сигнала поворота

CONNECTOR, SIDE TURNING
SIGNAL LIGHT, L

1

F13 DJ7024-3.5-20

К боковому повторителю
правого сигнала поворота

CONNECTOR, SIDE TURNING
SIGNAL LIGHT, R

1

H1

DJ7013-6.3-
2195

К контакту 1 звукового
сигнала

CONNECTOR, ELECTRICAL
HORN 1#

1

H2

DJ7013-6.3-
2195

К контакту 1 звукового
сигнала

CONNECTOR, ELECTRICAL
HORN 1#

1

H3

DJ7013-6.3-
2195

К контакту 2 звукового
сигнала

CONNECTOR, ELECTRICAL
HORN 2#

1

H4

DJ7013-6.3-
2195

К контакту 2 звукового
сигнала

CONNECTOR, ELECTRICAL
HORN 2#

1

H11 DJ7029D-2.8-21

К левому переднему
комбинированному блоку
фар

CONNECTOR, HEADLAMP
ASSY, L



H12 DJ7029Y-2.8-21

К левому переднему
комбинированному блоку
фар

CONNECTOR, HEADLAMP
ASSY, L



H13 DJ7029D-2.8-21

К правому переднему
комбинированному блоку
фар

CONNECTOR, HEADLAMP
ASSY, R



H14 DJ7029Y-2.8-21

К правому переднему
комбинированному блоку
фар

CONNECTOR, HEADLAMP
ASSY, R





127



Рисунок 3-26.2

Наименование

№

Номер части

На русском языке

На английском языке

Кол-
во

Примеч
ание

R1 DJ7021Y-4.8-11

К крыльчатке охлаждения
радиатора

CONNECTOR, COOLING FAN

1

R2 DJ7021Y-4.8-21

К регулировочному
резистору частоты вращения
крыльчатки охлаждения
радиатора

CONNECTOR, ADJUSTING
RESISTANCE, ELECTRONIC
FAN

1

R3 DJ7021Y-4.8-21

К вентилятору охлаждения
испарителя

CONNECTOR, CONDENSER
FAN

1

W1 M23334

К электроприводу
омывателя

CONNECTOR, WASHER
MOTOR

1

BG2 DJ4355A-2Sn  Линия заземления EARTHING

LINE



BG3 DJ4355A-1Sn  Линия заземления EARTHING

LINE



BG4 DJ4355A-2Sn  Линия заземления EARTHING

LINE



BG5 DJ4355A-1Sn  Линия заземления EARTHING

LINE



BJ4 6520-0349

К напольной кабельной
шине

CONNECTOR, WIRING
HARNESS, FLOOR

1

BK1 DJ7221-2/6.3-21

К кабельной шине
приборной панели

CONNECTOR, WIRING
HARNESS, FLOOR

1

2A DJ7021-9.5-21 К блоку разъемов

CONNECTOR, CONNECTOR
CASE

1

2C MG651080

К блоку разъемов

CONNECTOR, CONNECTOR
CASE

1





128

Рисунок 3-26.3.1.




1

2

3

4

5

6

7

8

9

12

11

10

14

13

A16

1

2

A18

1

2 3 4 5

A21

A30

1

2

A31

1

2

B4

2

1
3

4

B5

1

2

3

4

5

6

7

8

B6

1

2

B8

1

2

C4

1

2

C5

1 2 3

4

C6

1

2

4

3

6

5

7

9

8

10

12

11

13 14 15

17

16

C8

10

12

11

13 14 15

1

2

4

3

6

5

7

9

8

16 17 18

C9

8 9

7

5 6

3 4

2

1

19 20

18

16 17

15

14

13

11 12

10

24 25

23

22

21

26 27 28 29 30 31 32 33 34 35

37

36

40

39

38

C7

C10

8

7

5 6

3 4

2

1

9

16

15

14

13

11 12

10

D1

D6

3 4

2

1

6

5

H5

H7

1

2 3

4

5

H8

1 2 3

4

5 6

H9

6

5

4

3

2

1

I11

1

2

4

3

5 6

10

12

11

7

9

8

I12

A

B

A

A A

B B

B

B

B

A

A

A A

C

D D D

C

C C

C

C

C

D

D

D

C

F

E

E

E E

F F

F

F

E

E

E E

F

J1

J2

J3

P3

A

B

C

D

1

2

3

4

5

6







129



Рисунок 3-26.3.1

Наименование

№

Номер части

На русском языке

На английском языке

Ко
л-
во

Приме
чание

A16 MG651110  К контроллеру кондиционера  CONNECTOR, A\C CONTROL



A18 7283-5845

К датчику температуры
испарителя кондиционера

CONNECTOR, A/C EVAPORATOR
TEMPERATURE SENSOR

1

A21 DJ7051-2.3-21

К выключателю
кондиционера

CONNECTOR, A\C SWITCH



A30 6520-0564

К антенне радиоприемника

CONNECTOR, RADIOGRAM
ANTENNA

1

A31 7141-2320

К лампе подсветки
пепельницы

CONNECTOR, ASHTRAY LIGHT



B4 MG610281

К электроприводу
нагнетателя

CONNECTOR, BLOWER MOTOR



B5 6098-0514

К регулировочному
резистору нагнетателя

CONNECTOR, ADJUSTING
RESISTANCE, BLOWER

1

B6

DJ7081-
4.8/2.3-21

К переключателю частоты
вращения нагнетателя:

CONNECTOR, SPEED SWITCH,
BLOWER

1

B8 282365-1

К выключателю натяжителя
ремней безопасности

CONNECTOR, SWITCH, SAFETY
BELT

1

C4

DJ7021-7.8/5-
21

К прикуривателю

CONNECTOR, CIGAR LIGHTER



C5 7283-8123

К лампе подсветки
прикуривателя

CONNECTOR, CIGAR LIGHTER
LIGHT

1

C6 0438703

К электронным часам

CONNECTOR, ELECTRONIC CLOCK  1



C7 1318389-1

К комбинированному блоку
приборов

CONNECTOR, COMBINATION
INSTRUMENT

1

C8 6098-1998

К комбинированному
переключателю (блок
управления световыми
приборами)

CONNECTOR, COMBINATION
SWITCH (LIGHT CONTROL)

1

C9 6098-1164

К комбинированному
переключателю (блок
управления
стеклоочистителями)

CONNECTOR, COMBINATION
SWITCH (WIPER CONTROL)

1

C10 6240-1120

К счетчику такси CONNECTOR,

TAXIMETER



D1 7183-7665-30

К разъему подключения
диагностического
оборудования

CONNECTOR, DIAGNOSTIC
CONNECTOR

1

D6 6520-0564

К выключателю лампы
правой передней двери

CONNECTOR, SWITCH, FRONT
DOOR LIGHT, R

1

H5 DJ7061-2.2-21

К выключателю аварийного
сигнала

CONNECTOR, SWITCH,
EMERGENCY LAMP

1

H7 15326423  К заднему датчику кислорода

CONNECTOR, REAR OXYGEN
SENSOR

1

H8

DJJ7053-6.3-
2110

К реле обогревателя

CONNECTOR, HEATER RELAY



H9 6098-2303  К кнопке звукового сигнала

CONNECTOR, SWITCH, HORN



I11 6098-1716

К переключателю положения
замка зажигания

CONNECTOR, IGNITION SWITCH



I12 1318774-1

К кузовному управляющему
модулю

CONNECTOR, BCM(BODY
CONTROL MODULE)

1

J1 DJ7141-2.3-

2122

Разъем 1

CONNECTOR, 1#



J2

DJ7141-2.3-
2122

Разъем 2

CONNECTOR, 2#



J3

DJ7141-2.3-
2122

Разъем 3

CONNECTOR, 3#





130



Рисунок 3-26.3.1

Наименование

№

Номер части

На русском языке

На английском языке

Кол-
во

Приме
чание

P3 6520-0564

К выключателю стояночного
тормоза

CONNECTOR, PARKING SWITCH



R5 7283-7602

К переключателю
регулировки положения
зеркал заднего обзора

CONNECTOR, SWITCH, ELECTRIC
REAR VIEW MIRROR

1

R17 7283-7682-30

К выключателю задних
противотуманных фар

CONNECTOR, SWITCH, REAR FOG
LAMP

1

R24 DJ7103-2.3-21

К проигрывателю компакт-
дисков в сборе

CONNECTOR, CD PLAYER



 DJ7082-3.5-20

К кассетной автомагнитоле

CONNECTOR, RADIOGRAM & TAPE 1



R25 0446203

К проигрывателю компакт-
дисков в сборе

CONNECTOR, CD PLAYER





DJ7082A-3.5-
21

К кассетной автомагнитоле

CONNECTOR, RADIOGRAM &
TAPE

1

S4 6098-0964

К аварийному индикатору
противоугонной системы

CONNECTOR, ANTI-THEFT
WANRING LIGHT

1

S7 0438503

К выключателю тормозного
сигнала

CONNECTOR, SWITCH, BRAKE
LAMP

1

T3

DJ7021A-2.8-
21

К индикатору ключа в замке
зажигания

CONNECTOR, IGNITION
REMINDER LIGHT

1

T4 DJ7081-2.3-21

К проблесковому реле CONNECTOR,

FLASH

RELAY 1



T10

DJ7221-
1.3/1.8-21

К электронному блоку
управления противоугонной
системой

CONNECTOR, ANTI-THEFT ECM



T12 0338403

К реле стартера

CONNECTOR, STARTER RELAY



T13 0338403

К реле габаритных огней

CONNECTOR, POSITION LIGHT
RELAY

1

U1 7283-1027

К выключателю индикатора
открытой двери

CONNECTOR, UNLOCK WARNING
SWITCH

1

BG10 DJ4355-1Sn

Линия заземления EARTHING

LINE



BG11 DJ4355-2Sn

Линия заземления EARTHING

LINE



BG12 DJ4355-1Sn

Линия заземления EARTHING

LINE



BG13 DJ4355-2Sn

Линия заземления EARTHING

LINE



BB1

DJ7141-
4.8/2.3-11

К кабельной шине правой
задней двери

CONNECTOR, WIRING HARNESS,
REAR DOOR, R

1

BC1

DJ7241-
4.8/2.3-11

К кабельной шине левой
передней двери

CONNECTOR, WIRING HARNESS,
FRONT DOOR, L

1

BD1

DJ7141-
4.8/2.3-11

К кабельной шине правой
передней двери

CONNECTOR, WIRING HARNESS,
FRONT DOOR, R

1

BE1

DJ7021L-4.8-
11

К потолочной кабельной
шине

CONNECTOR, WIRING HARNESS,
ROOF

1

BJ3

DJ7141-
4.8/2.3-21

К напольной кабельной шине

CONNECTOR, WIRING HARNESS,
FLOOR

1

BK1

DJ7221-2/6.3-
11

К кабельной шине крыла

CONNECTOR, WIRING HARNESS,
FENDER

1

BL1 7282-1405-40 К кабельной шине двигателя

CONNECTOR, WIRING HARNESS,
ENGINE

1

BL2 7282-5834

К кабельной шине двигателя

CONNECTOR, WIRING HARNESS,
ENGINE

1

BM1 174465-1

К кабельной шине системы
вспомогательных средств
безопасности

CONNECTOR, WIRING HARNESS,
SRS

1

2B 0438803

К блоку разъемов

CONNECTOR, CONNECTOR CASE



2F 7283-1163  К блоку разъемов

CONNECTOR, CONNECTOR CASE



2H MG651086  К блоку разъемов

CONNECTOR, CONNECTOR CASE



2G DJ7103-4.8-21

К блоку разъемов

CONNECTOR, CONNECTOR CASE







131

Рисунок 3-26.3.2.




1

2

4

3

6

5

7

8

16

15

13 14

11 12

10

9

I12*

C11

38 39 40

36 37

35

34

33

32

31

30

29

28

27

26

21 22 23

25

24

10

12

11

13 14 15

17

16

18

20

19

1

2

4

3

6

5

7

9

8

1 2

A20

1
2

A15

1

2

3

4

A17

A19

2

1

A23

6 7

5

4

3

2

1

1 2 3

4

A35

8 9

7

5 6

3 4

2

1

19 20

18

16 17

15

14

13

11 12

10

24 25

23

22

21

26 27 28 29 30 31 32 33 34 35

37

36

40

39

38

C7

1

2

4

3

6

5

7

8

16

15

13 14

11 12

10

9

C12

10

12

11

13 14 15 16

1

2

4

3

6

5

7

9

8

17 18

20

19

32

31

30

29

28

27

26

21 22 23

25

24

C13

C14

9 10

12

11

14

13

15 16

8

7

5

6

3

4

2

1

1

2

4

3

5

10

6 7

9

8

N5

2

1

5

3 4

7

6

8 9

12 13 14 15

10 11

16 17 18

N6

1

2

4

3

5

10

6 7

9

8

R25

N7

A26

2

1

M4

1

2

5 6

3 4

R24

1 2

A18

A30

1

2

A31

1

2

B4

1

2

B8

1

2

C4

1

2

C5

1

2

4

3

6

5

7

9

8

10

12

11

13 14 15

17

16

C8

10

12

11

13 14 15

1

2

4

3

6

5

7

9

8

16 17 18

C9

8

7

5 6

3 4

2

1

9

16

15

14

13

11 12

10

D1

D6

H7

1

2 3

4

5

H8

1 2 3

4

5 6

H9

6

5

4

3

2

1

I11

A

B

A

A A

B B

B

B

B

A

A

A A

C

D D D

C

C C

C

C

C

D

D

D

C

F

E

E

E E

F F

F

F

E

E

E E

F

J1

J2

J3

P3

1

2

4

3

6

5

7

9

8

10

R5

1

2

4

3

6

5

7 8

R17

2

1

3 4

10

8

9

7

5

6

R23

A

B

C

D



















содержание      ..     6      7      8      9     ..
