BYD F3, BYD F3-R. Руководство по эксплуатации - часть 4

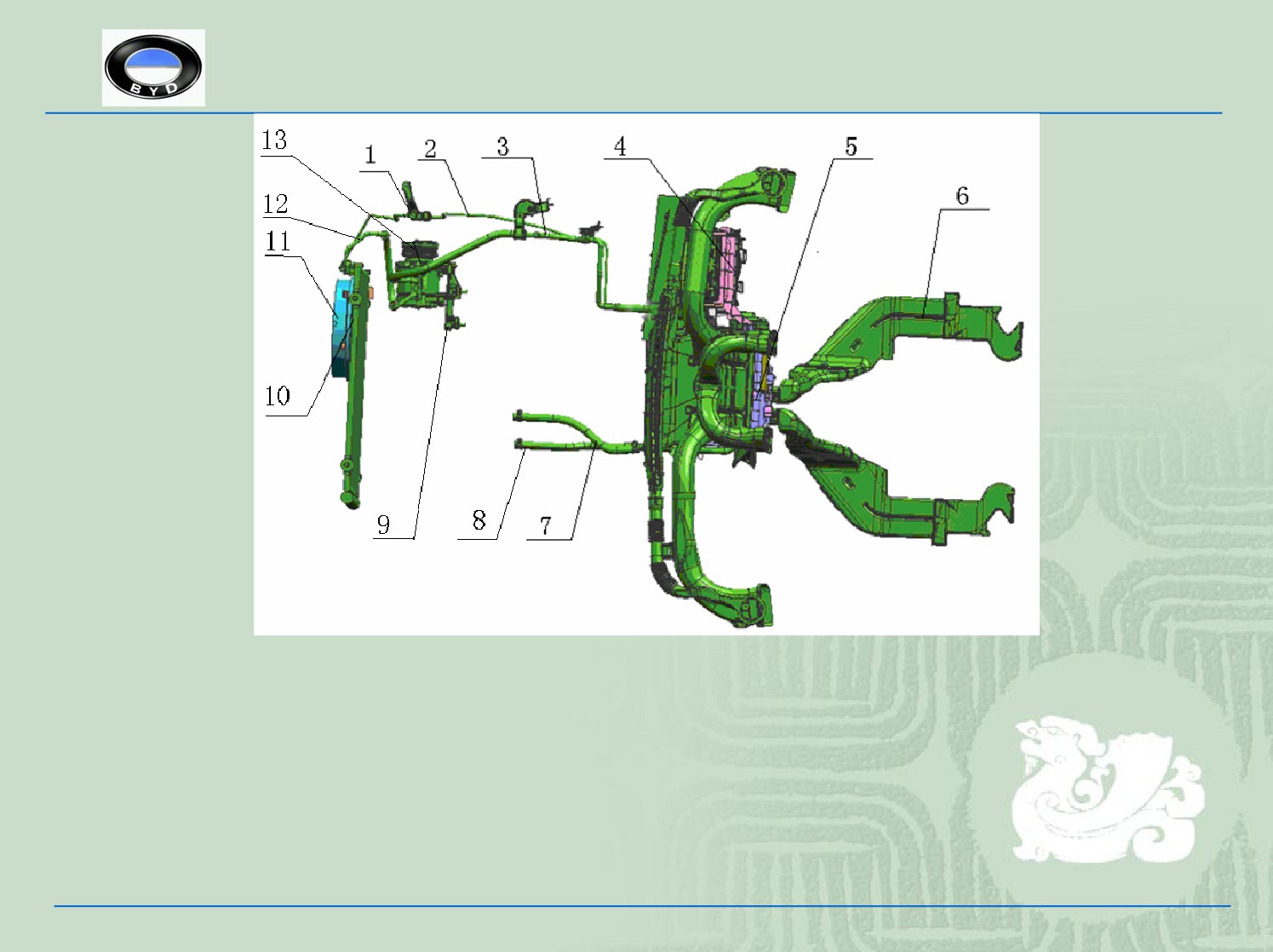

1. Переключатель давления. 2. Трубка высокого давления. 3.
Всасывающий шланг в сборе, компрессор. 4. Нагнетатель. 5. Испаритель
в сборе. 6. Каналы обдува. 7. Впускной шланг в сборе, обогреватель. 8.
Выпускной шланг в сборе, обогреватель. 9. Монтажный кронштейн
компрессора. 10. Конденсатор в сборе. 12. Вентилятор конденсатора. 12.
Выпускной шланг в сборе, компрессор. 13. Компрессор
BT0504501-B
13

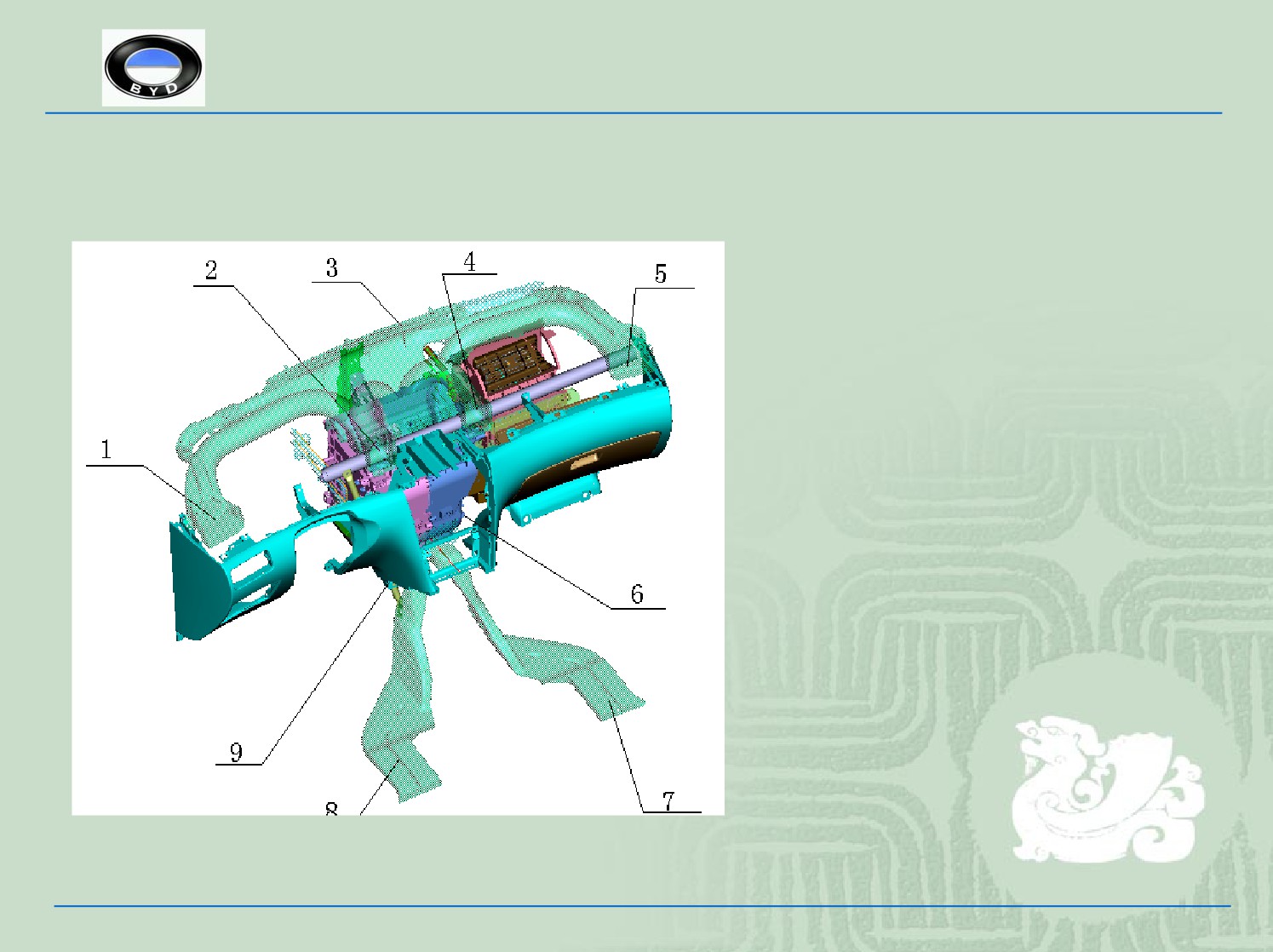

3.2. Каналы обдува
ƒ
1. Левый канал обдува со
стороны водителя
ƒ
2. Правый канал обдува со
стороны водителя
ƒ
3. Канал обдува обогрева
стекла
ƒ
4. Левый канал обдува со
стороны пассажира
ƒ
5. Правый канал обдува со
стороны пассажира
ƒ
6. Правый нижний канал
обдува со стороны
пассажира
ƒ
7. Задний правый нижний
канал обдува
ƒ
8. Задний левый нижний
канал обдува
ƒ
9. Правый нижний канал
обдува со стороны
водителя
BT0504501-B
14

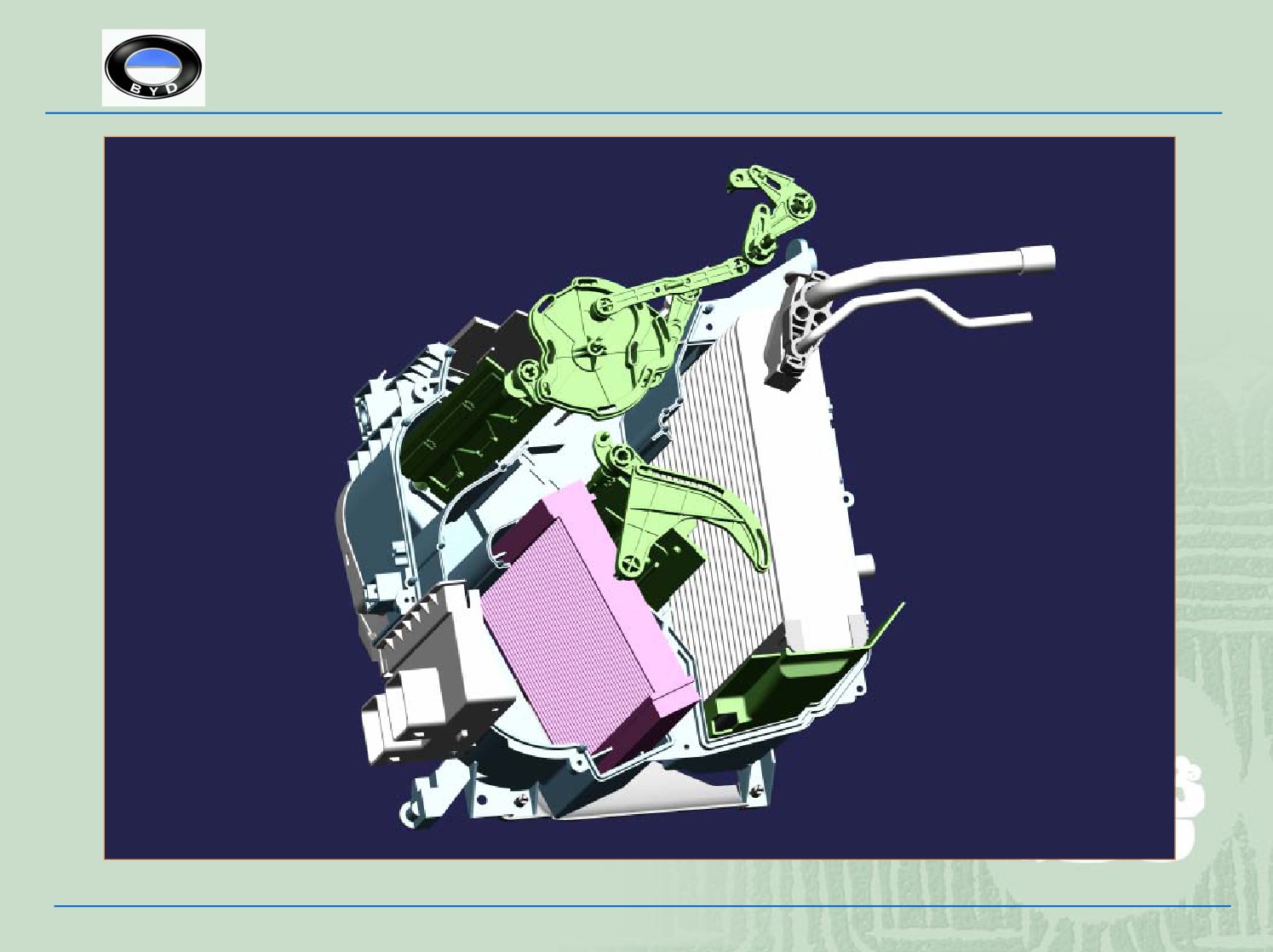

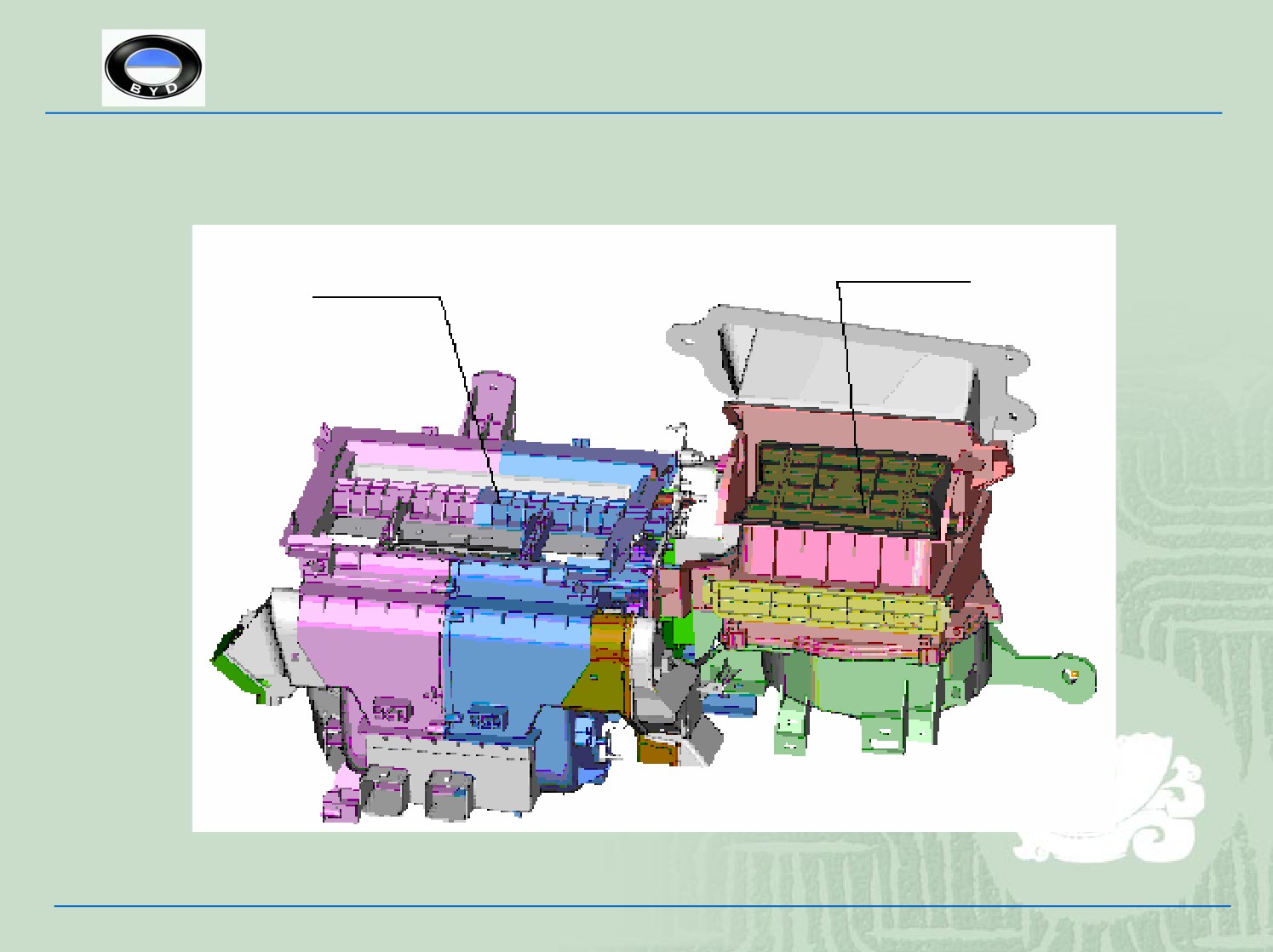

3.3. Кожух в сборе:
Нагнетатель
Испаритель
BT0504501-B
15

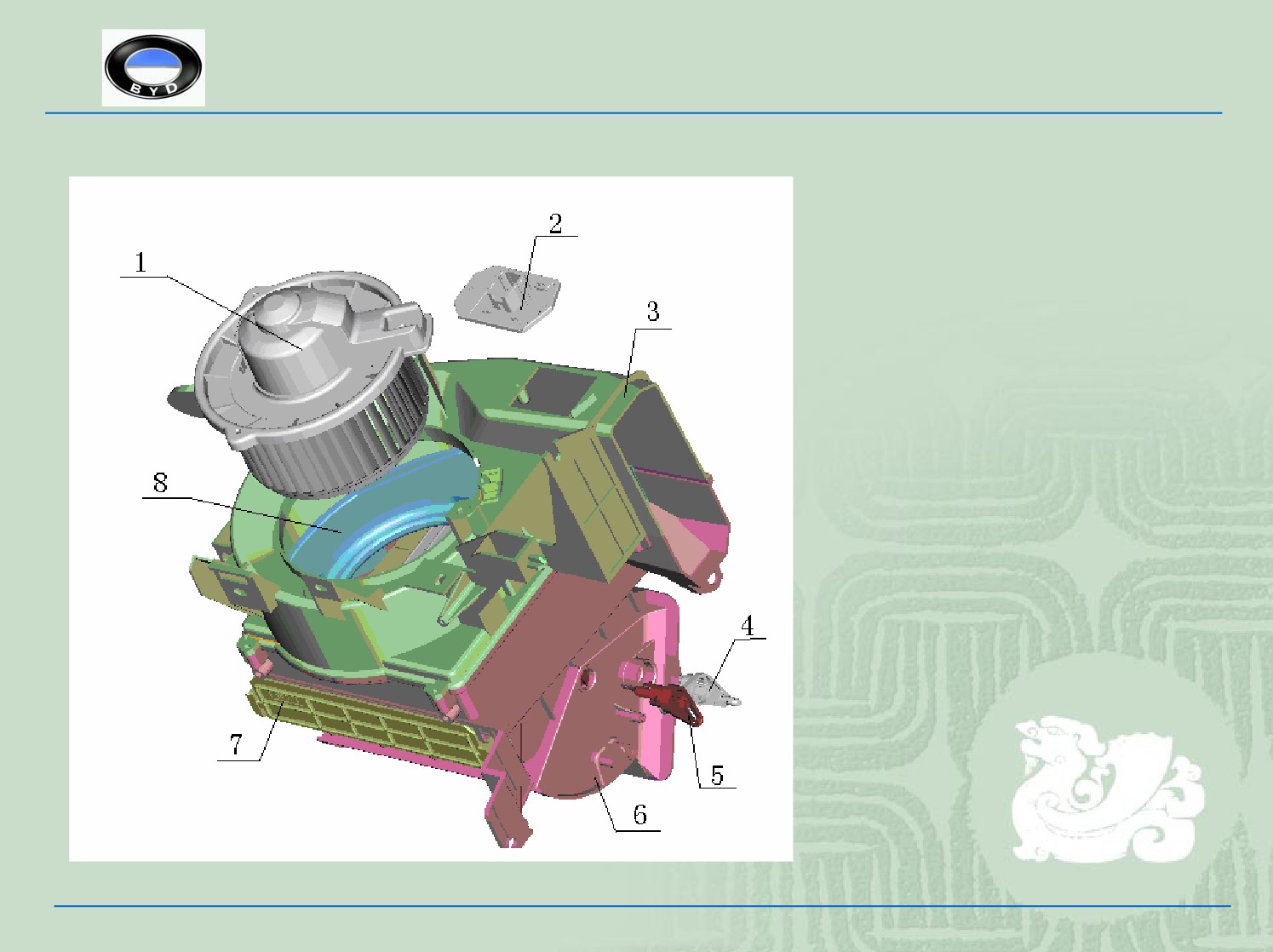

3.3.1. Кожух в сборе, нагнетатель:
ƒ
1. Нагнетатель
ƒ
2. Модель
регулировки
ƒ
3. Верхний кожух
ƒ
4. Рычаг
управления
режимом
циркуляции воздуха
ƒ
5. Рычаг привода
циркуляции воздуха
ƒ
6. Нижний кожух
ƒ
7. Кронштейн
сетчатого фильтра
ƒ
8. Поддон, канал
обдува
BT0504501-B
16

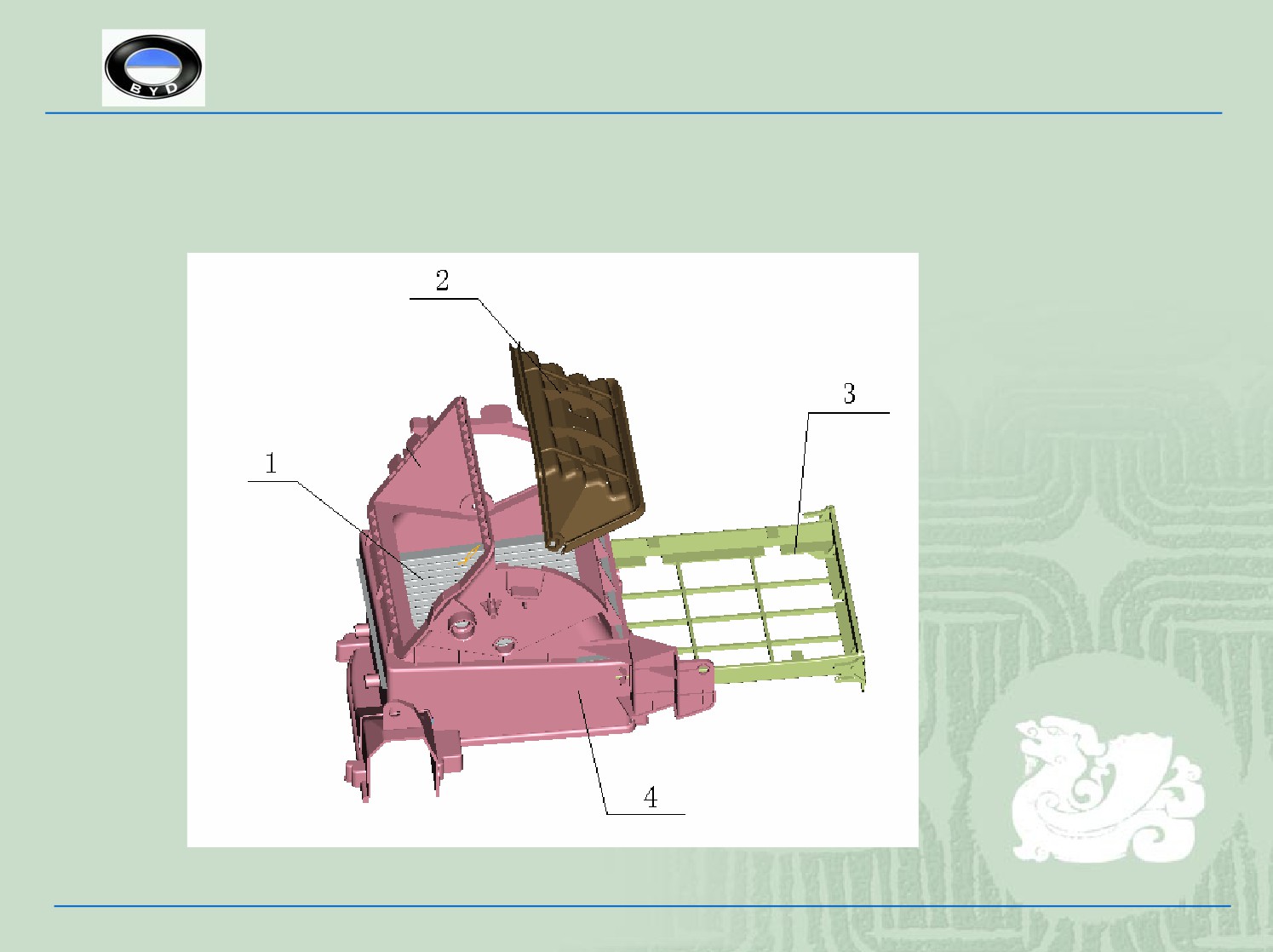

3.3.2. Воздушный фильтр:
BT0504501-B
17

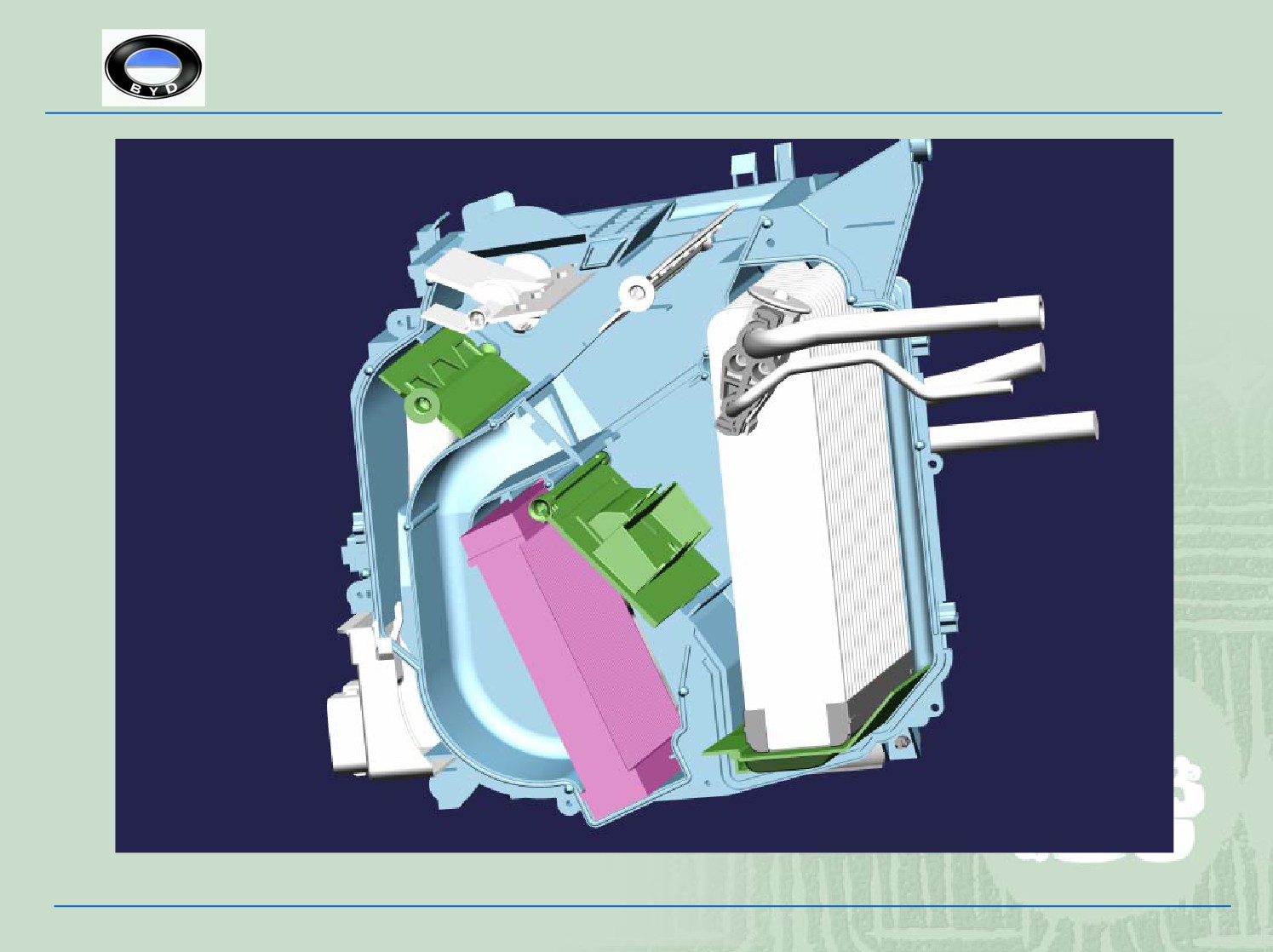

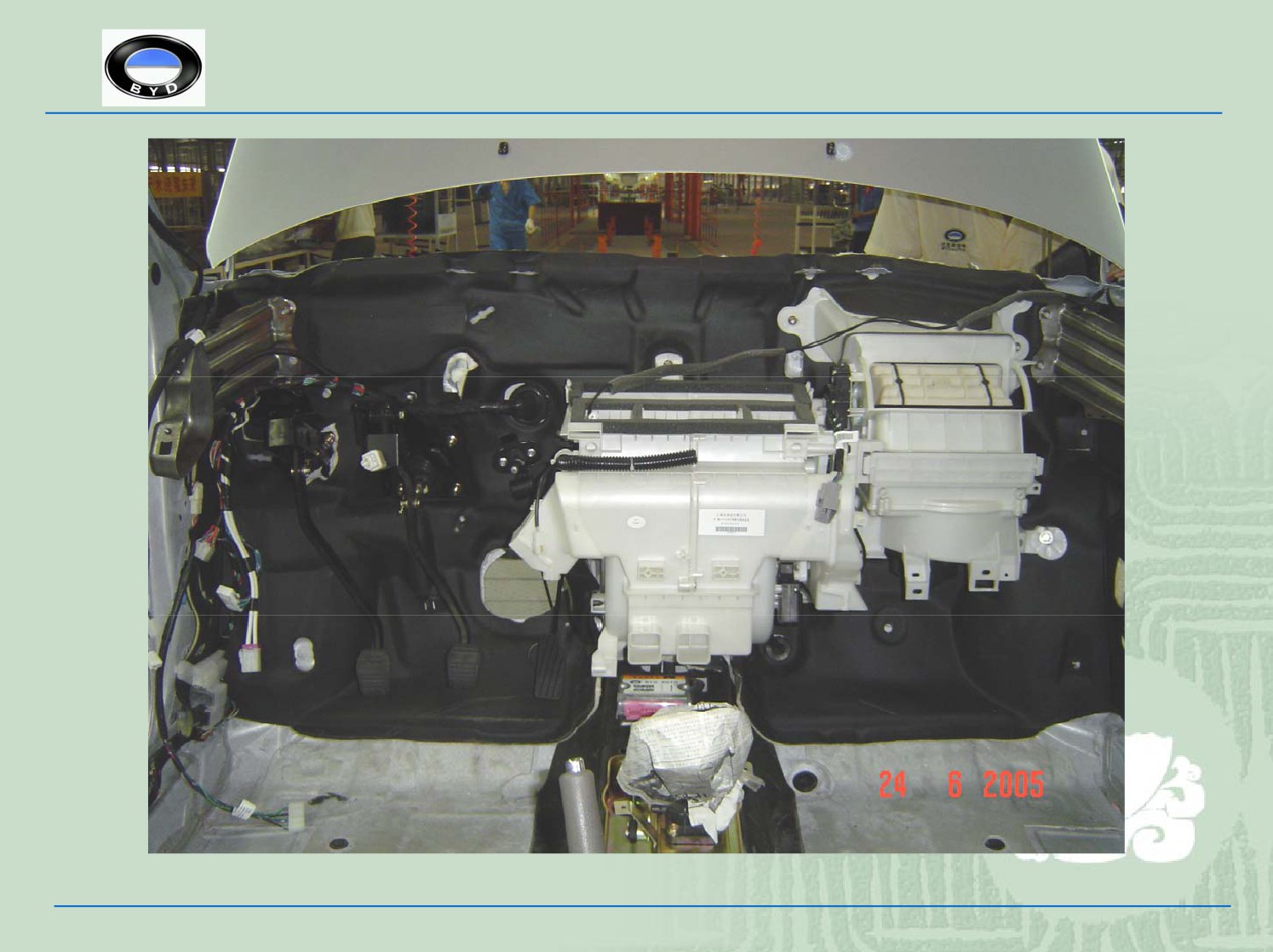

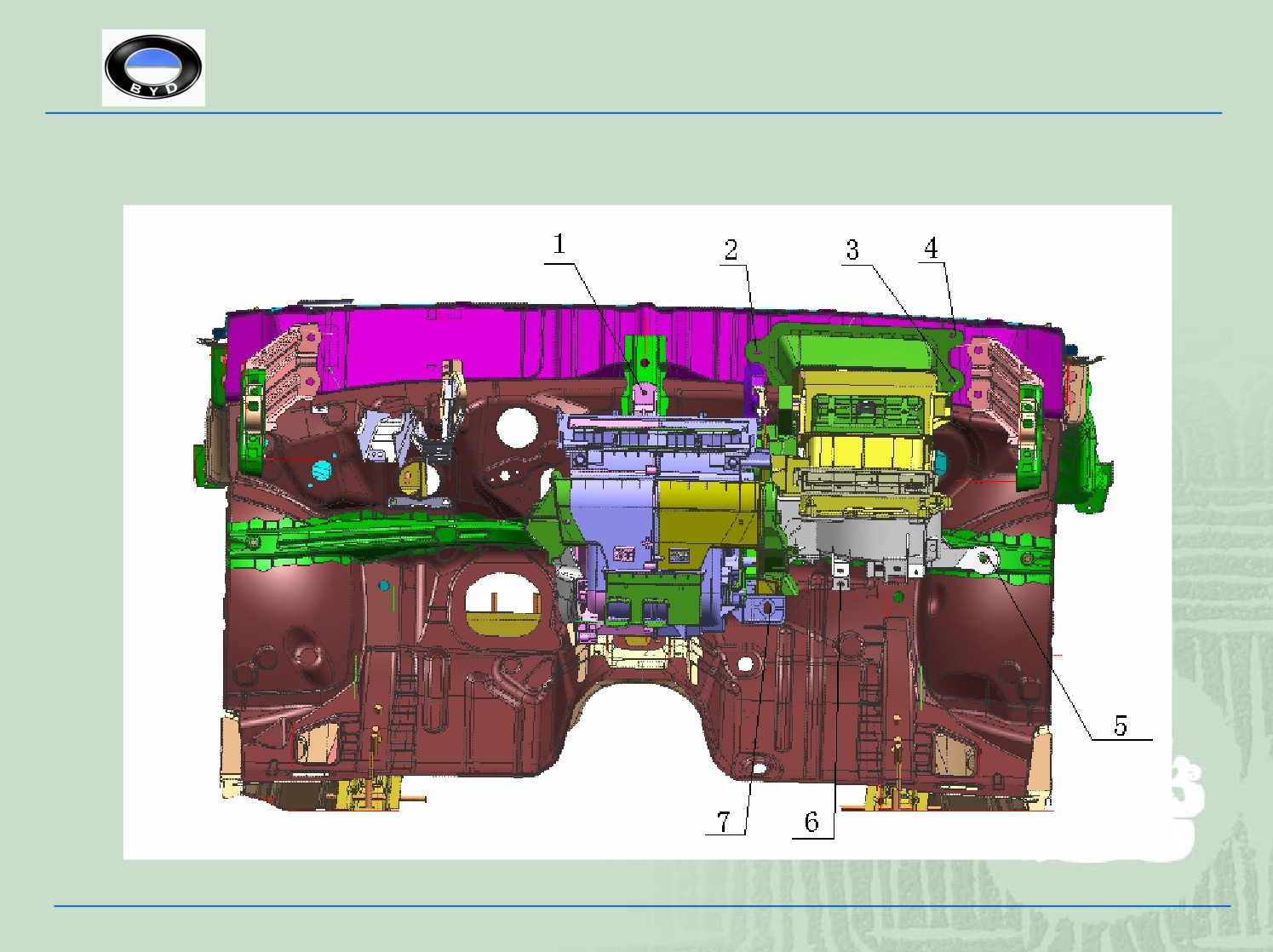

3.3.3. Положение элементов кожуха в сборе:
BT0504501-B
18
BT0504501-B
19

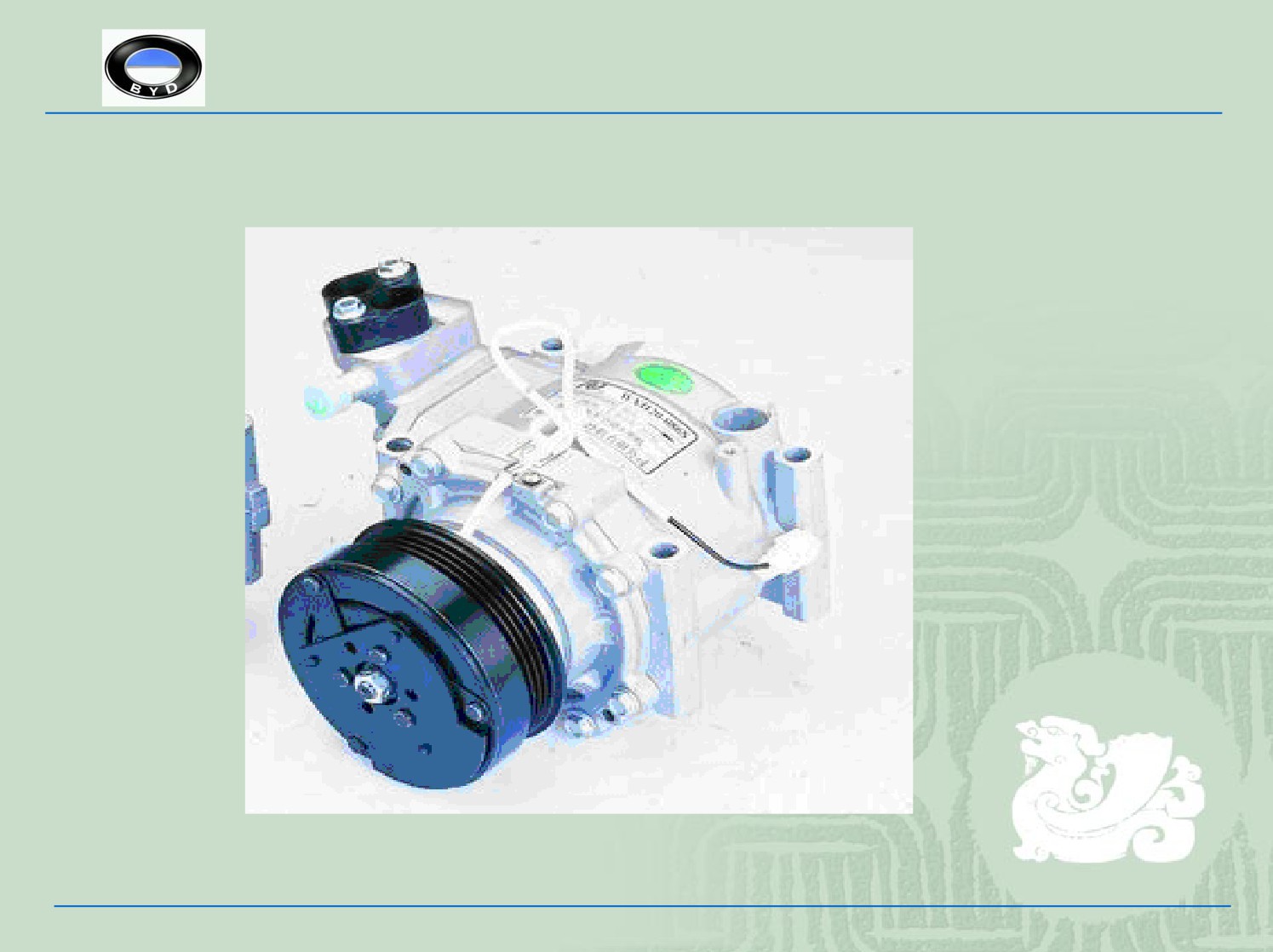

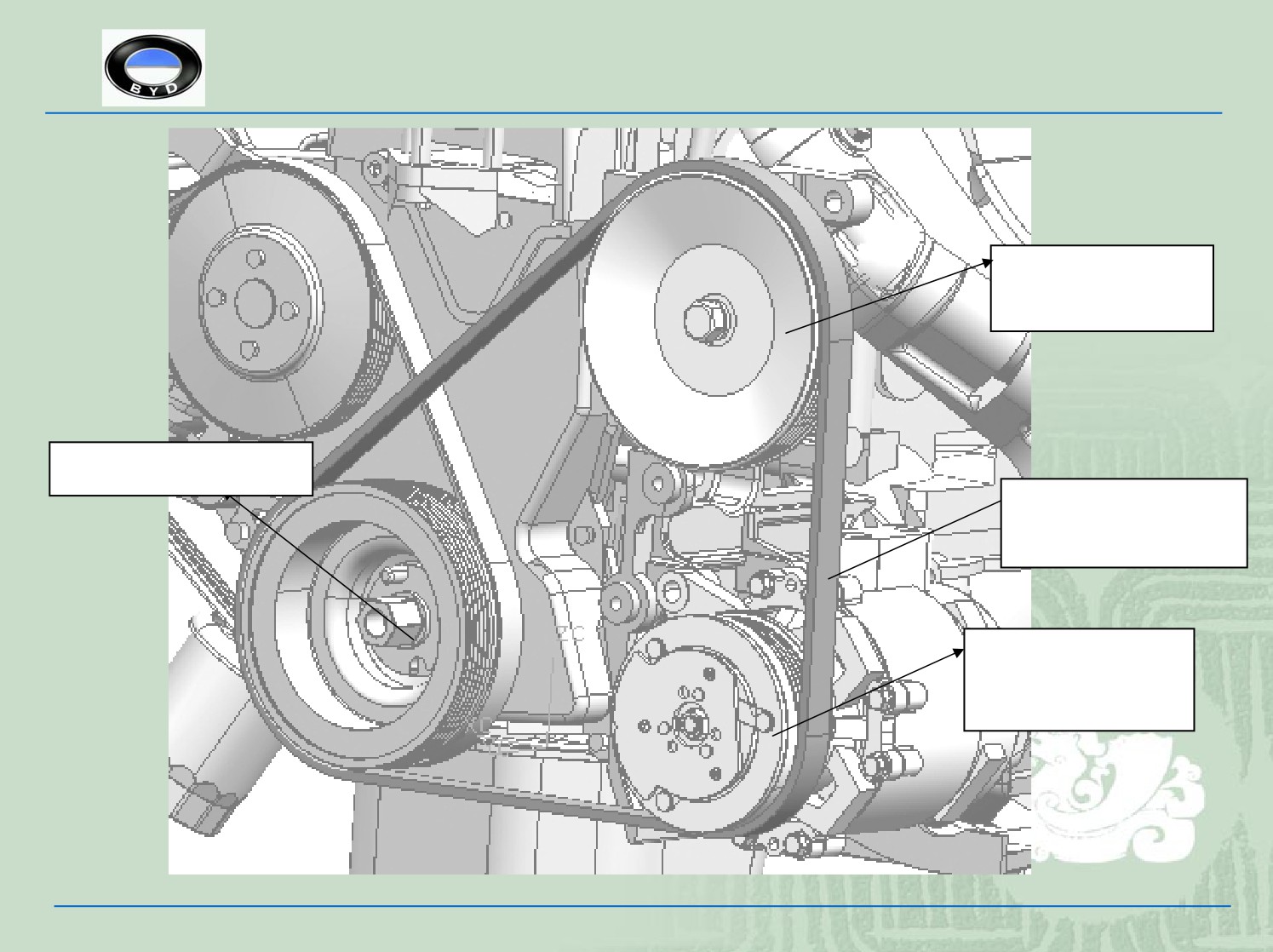

3.4. Компрессор:
BT0504501-B
20
Шкив ременной
передачи насоса
Коленчатый вал
Приводной ремень
компрессора
Шкив ременной
передачи
компрессора
BT0504501-B
21

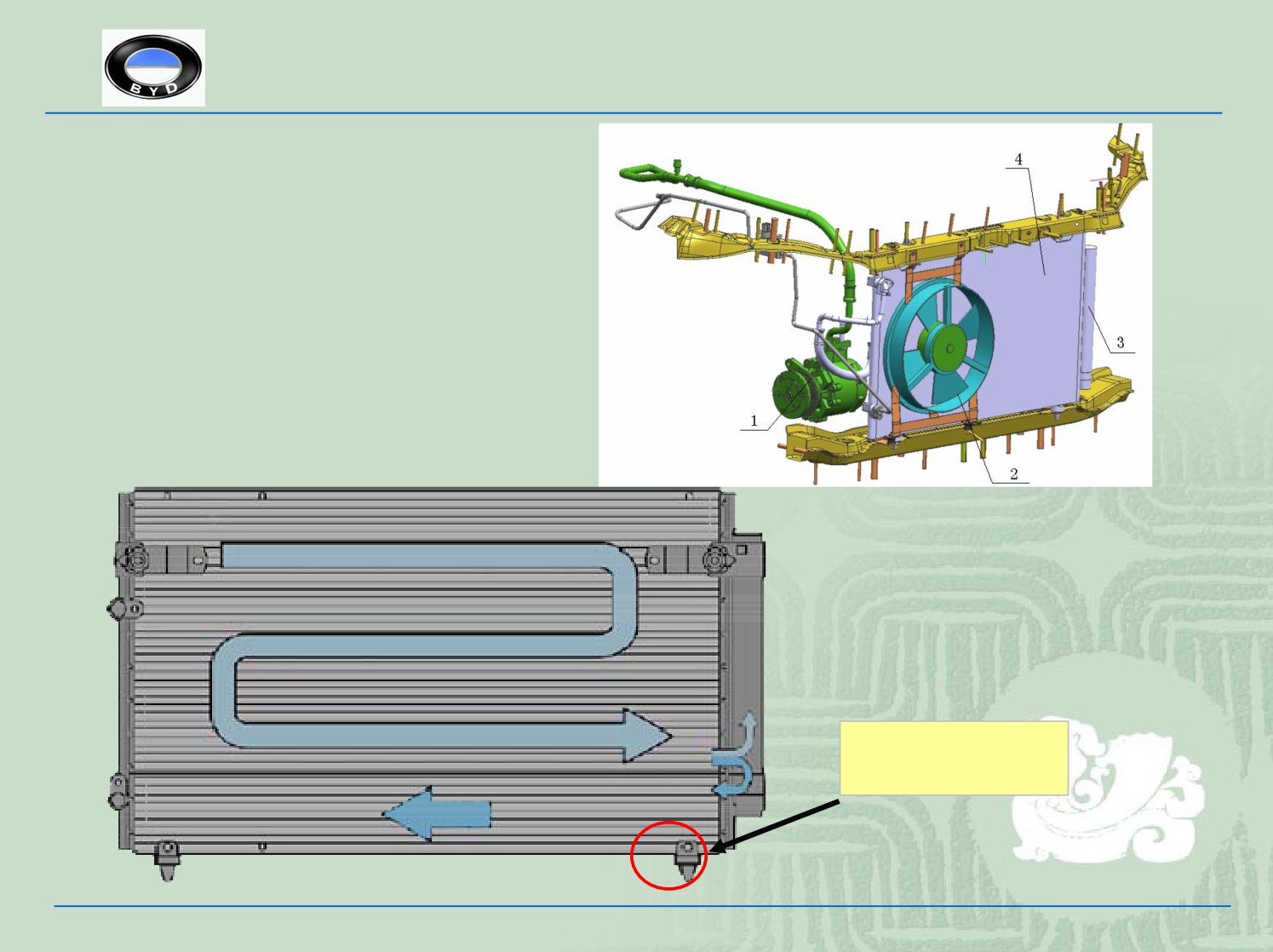

3.5. Конденсатор:
Амортизирующая
прокладка
BT0504501-B
22

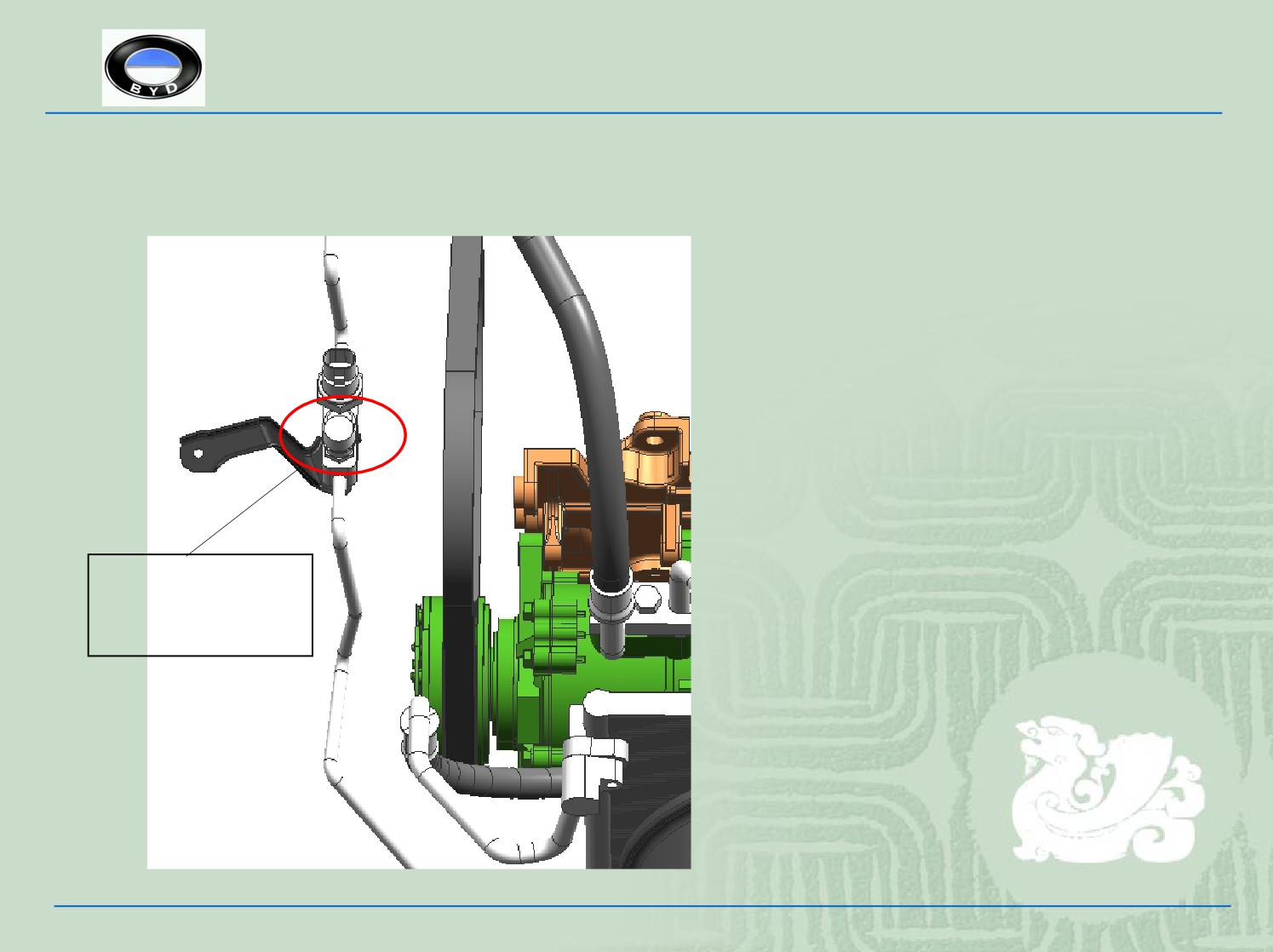

3.6. Переключатель давления кондиционера:
ƒ
1). Диапазон
переключаемого
давления, от низкого
до высокого: 0,196
МПа ~ 3,14 МПа.
ƒ
2). Диапазон
переключаемого
давления, от
среднего до
Смотровое
высокого: 1,77 МПа ~
окно
3,14 МПа.
ƒ
3). Смотровое окно
предназначено для
проверки состояния
системы
кондиционирования.
BT0504501-B
23

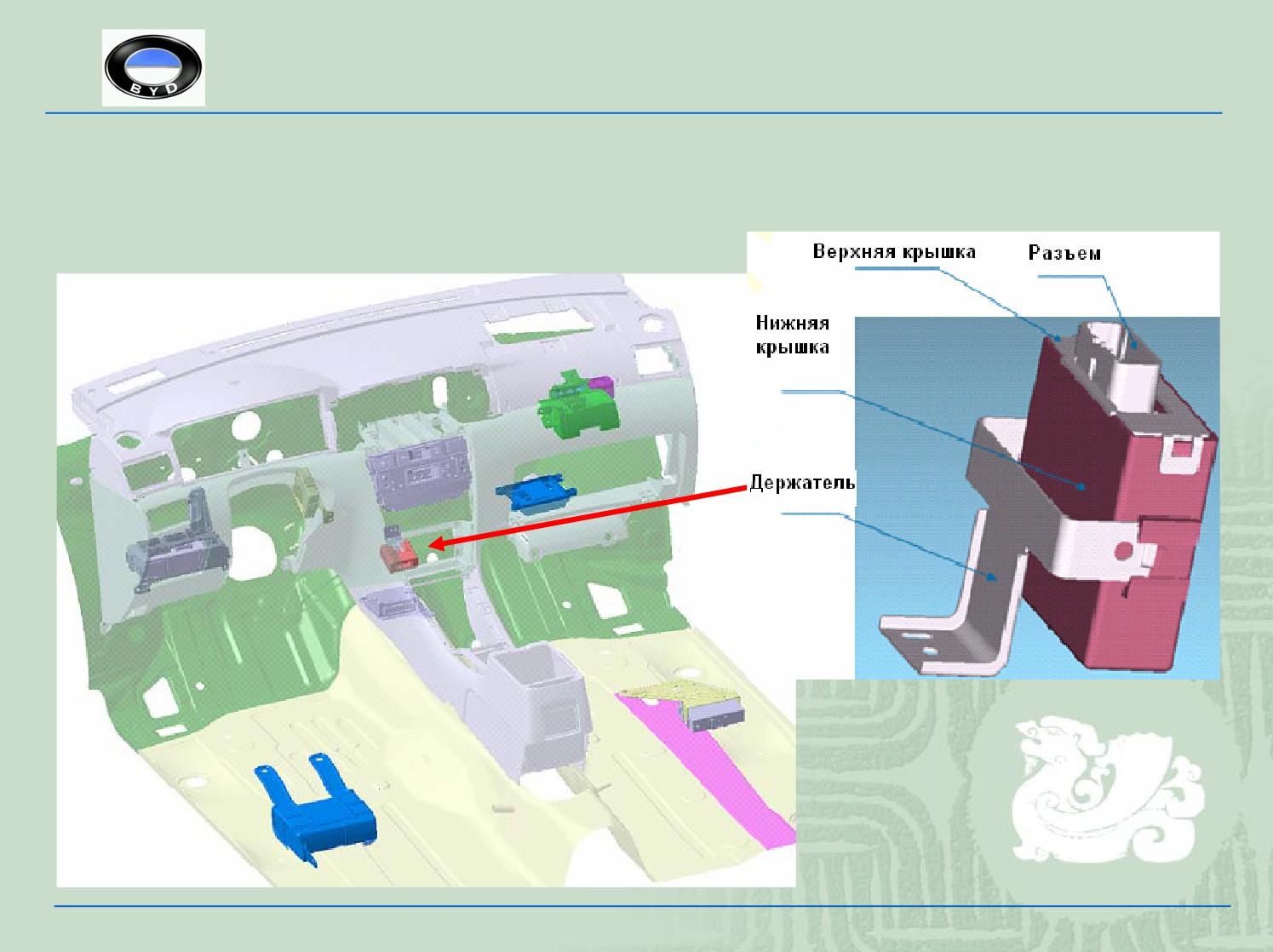

3.7. Усилитель кондиционера:
BT0504501-B
24
4. Управление системой кондиционирования

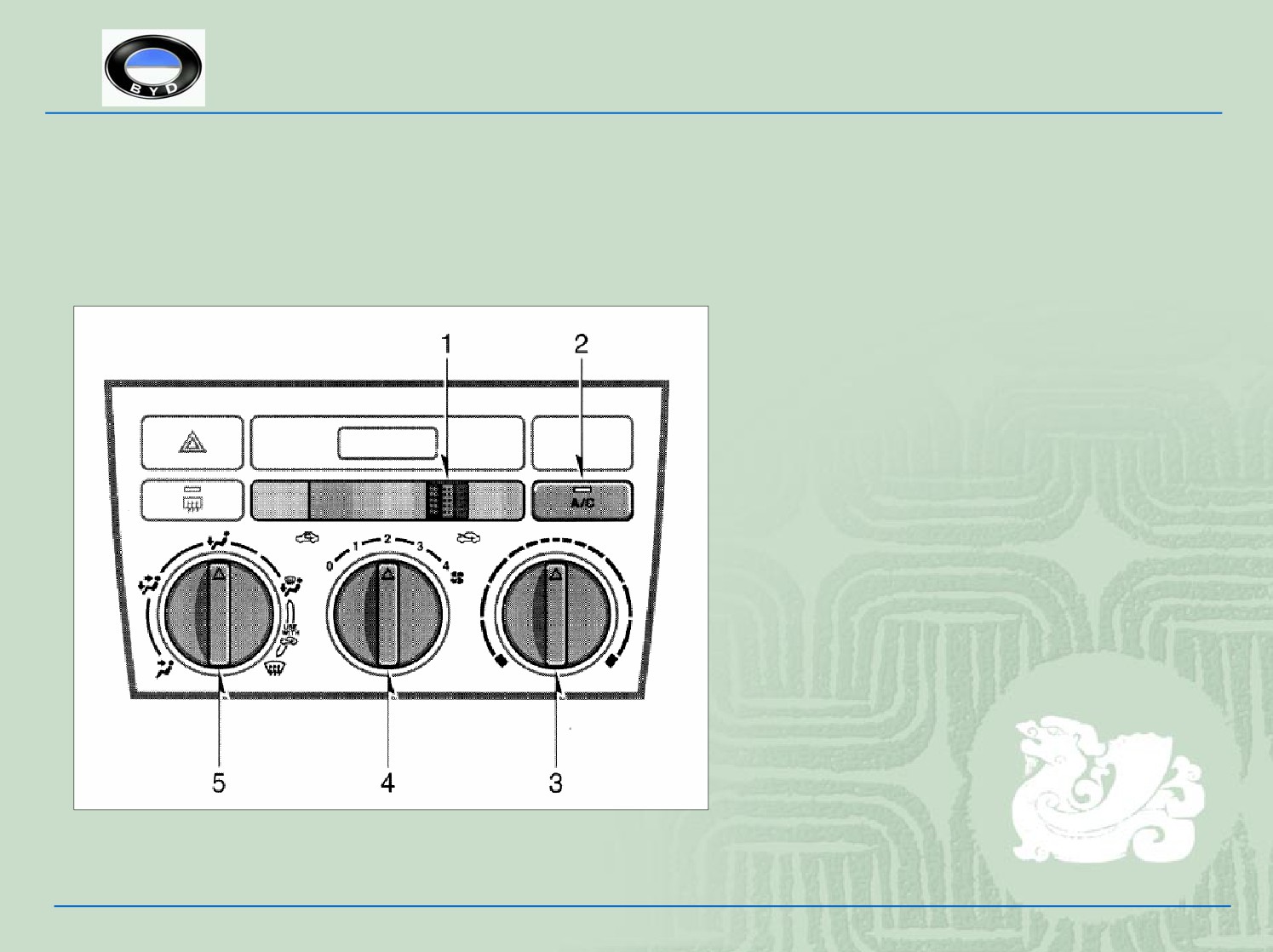

4.1. Панель управления:
ƒ
1. Переключатель
выбора канала обдува
ƒ
2. Кнопка «A/C»
(выключатель
кондиционера)
ƒ
3. Ручка регулировки
температуры
ƒ
4. Ручка регулировки
интенсивности обдува
ƒ
5. Ручка переключения
режимов обдува
BT0504501-B
25

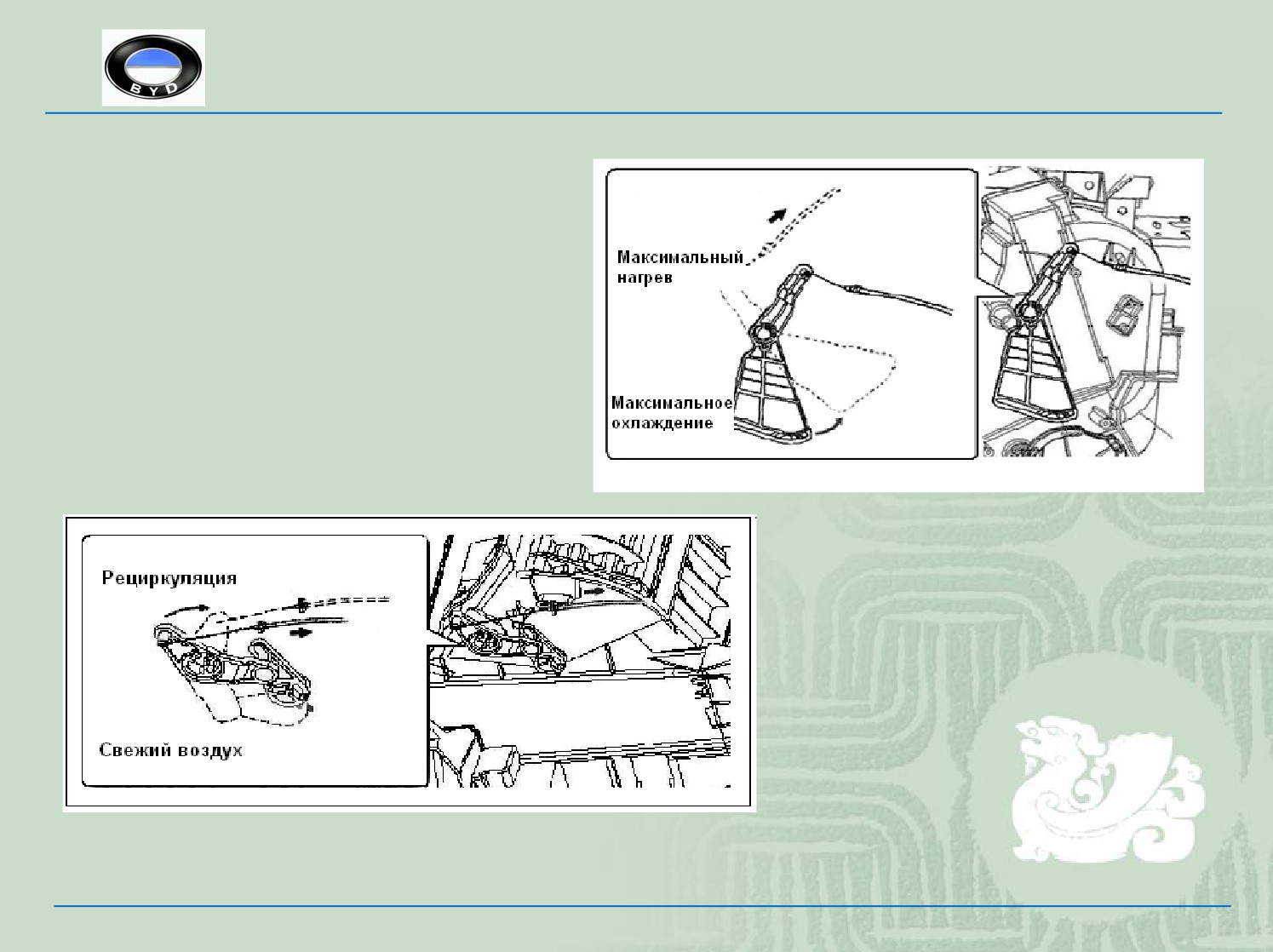

4.2. Средства управления на
кожухе испарителя:
BT0504501-B
26
BT0504501-B
27
BT0504501-B
28
