1. Кузов
Автомобиль F3 состоит из трех отсеков, кузов
автомобиля приподнят с задней стороны и опущен с
передней стороны.
Основные особенности конструкции:
A. Несущий кузов.
B. Технологические линии штамповки, сварки и
окончательной сборки разработаны компанией BYD
AUTO самостоятельно.
На предприятии имеется три линии окончательной
сборки. Производительность каждой линии
обеспечивает выпуск готового автомобиля каждые
четыре минуты.
Технологическая линия окраски автомобилей F3
изготовлена и поставлена фирмой Durr, Германия.
1. Кузов
Коэффициент аэродинамического сопротивления
составляет всего 0,36. Это обеспечивает значительную
экономию расхода мощности на высокой скорости

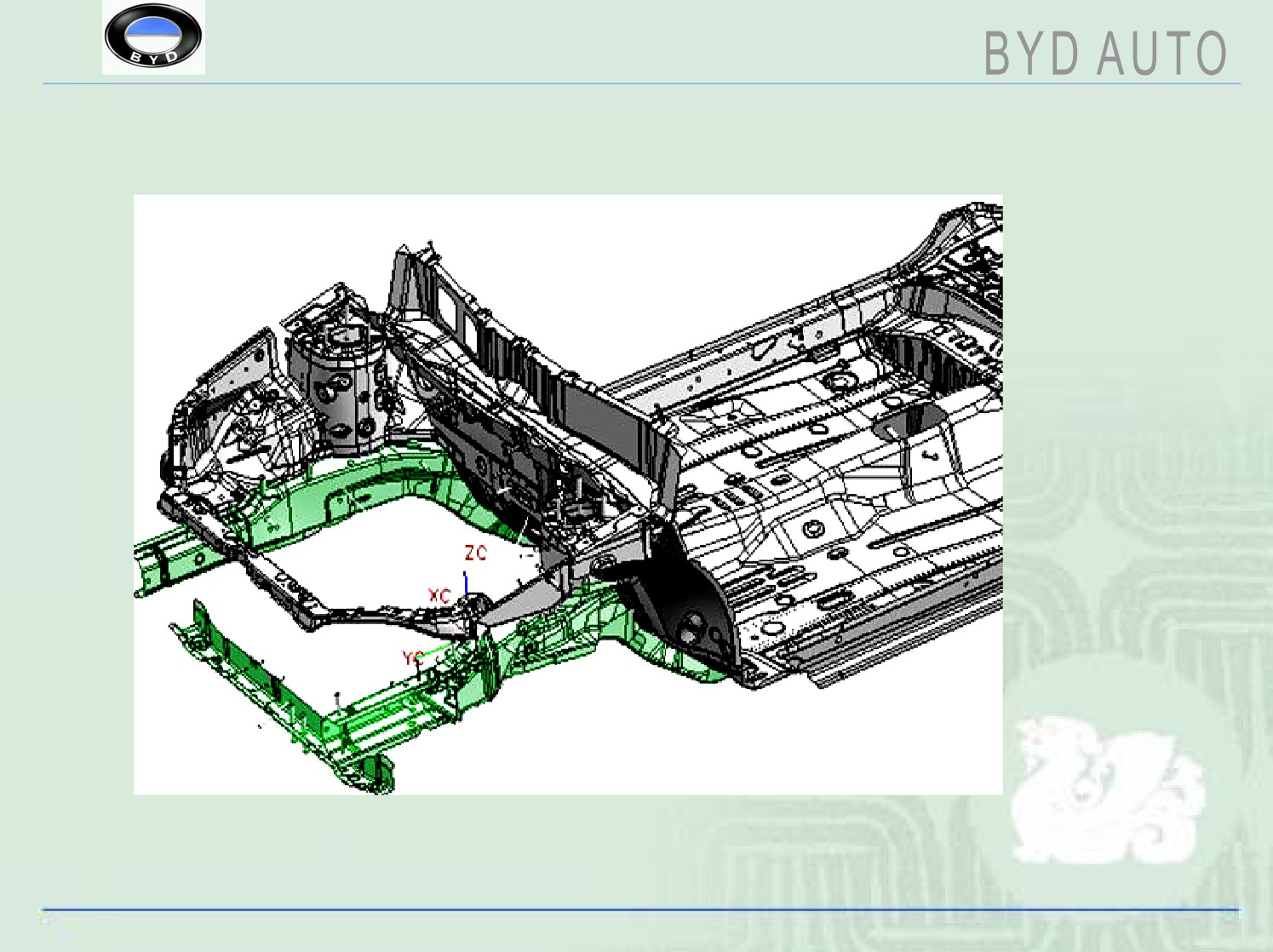

движения. Конструкция кузова автомобиля F3
разработана таким образом, что в случае удара или
столкновения передняя и задняя часть кузова будут
значительно деформированы, но пассажирский отсек
останется целым. Это обеспечивает надежную защиту
пассажиров в автомобиле. Толщина панелей
пассажирского отсека кузова превышает 1,6 мм, а в
некоторых местах достигает 3,2 мм.
Каждая дверь автомобиля оборудована
противоударным брусом.

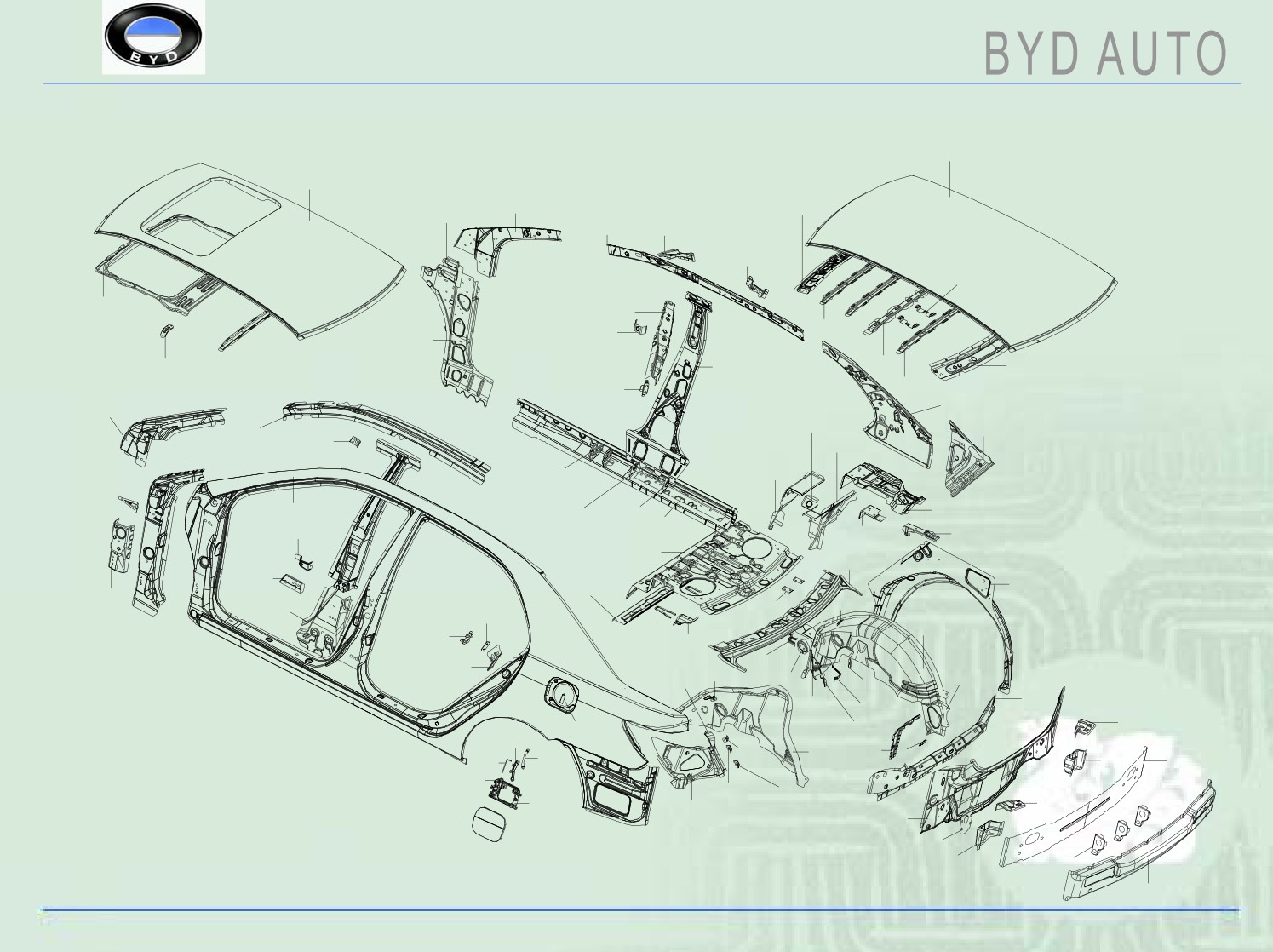

1. Кузов
1. Кузов
1. Кузов

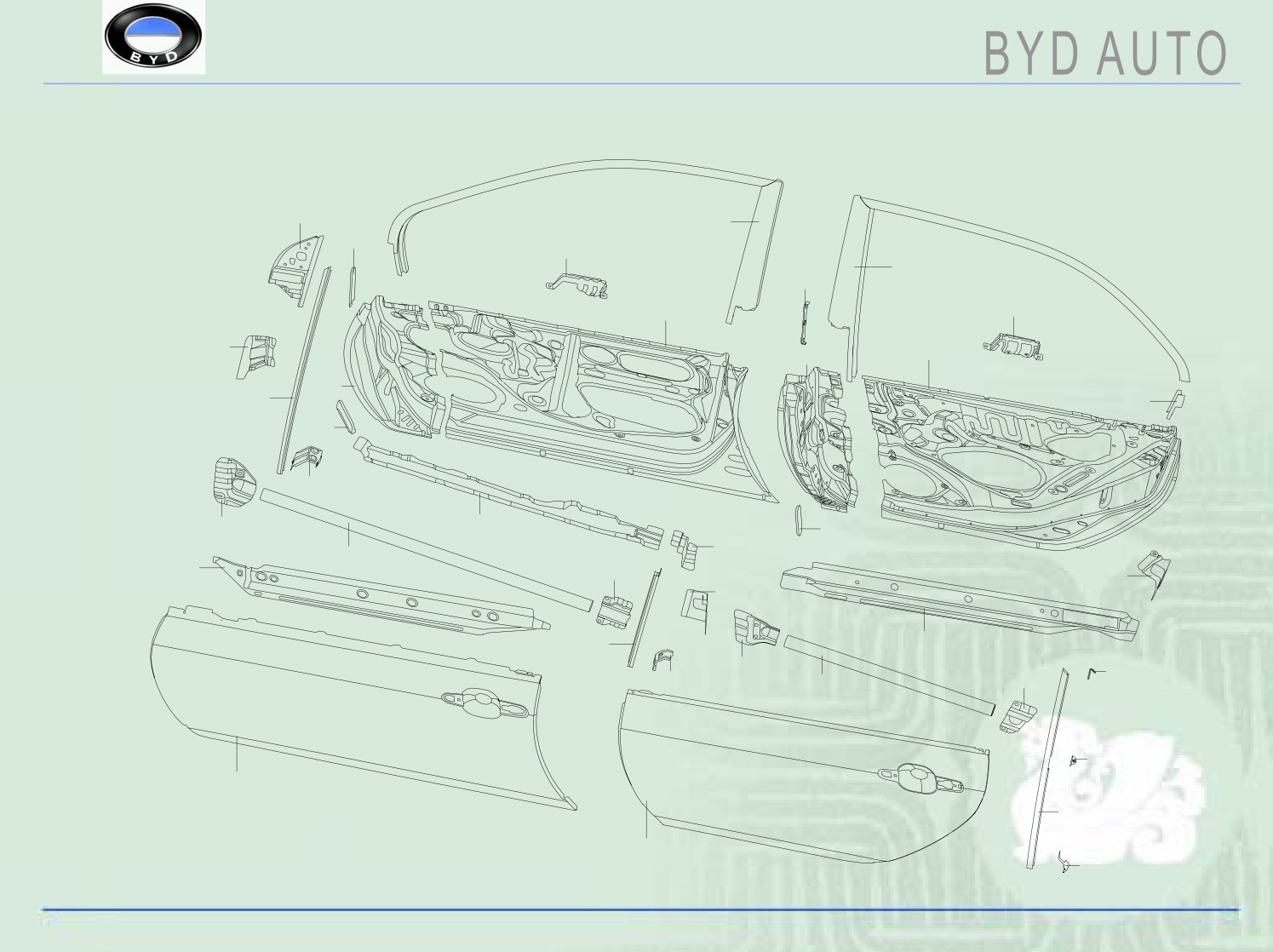

8.62
2.56
7.61
3.57
4.58
6.60
1.55
5.59

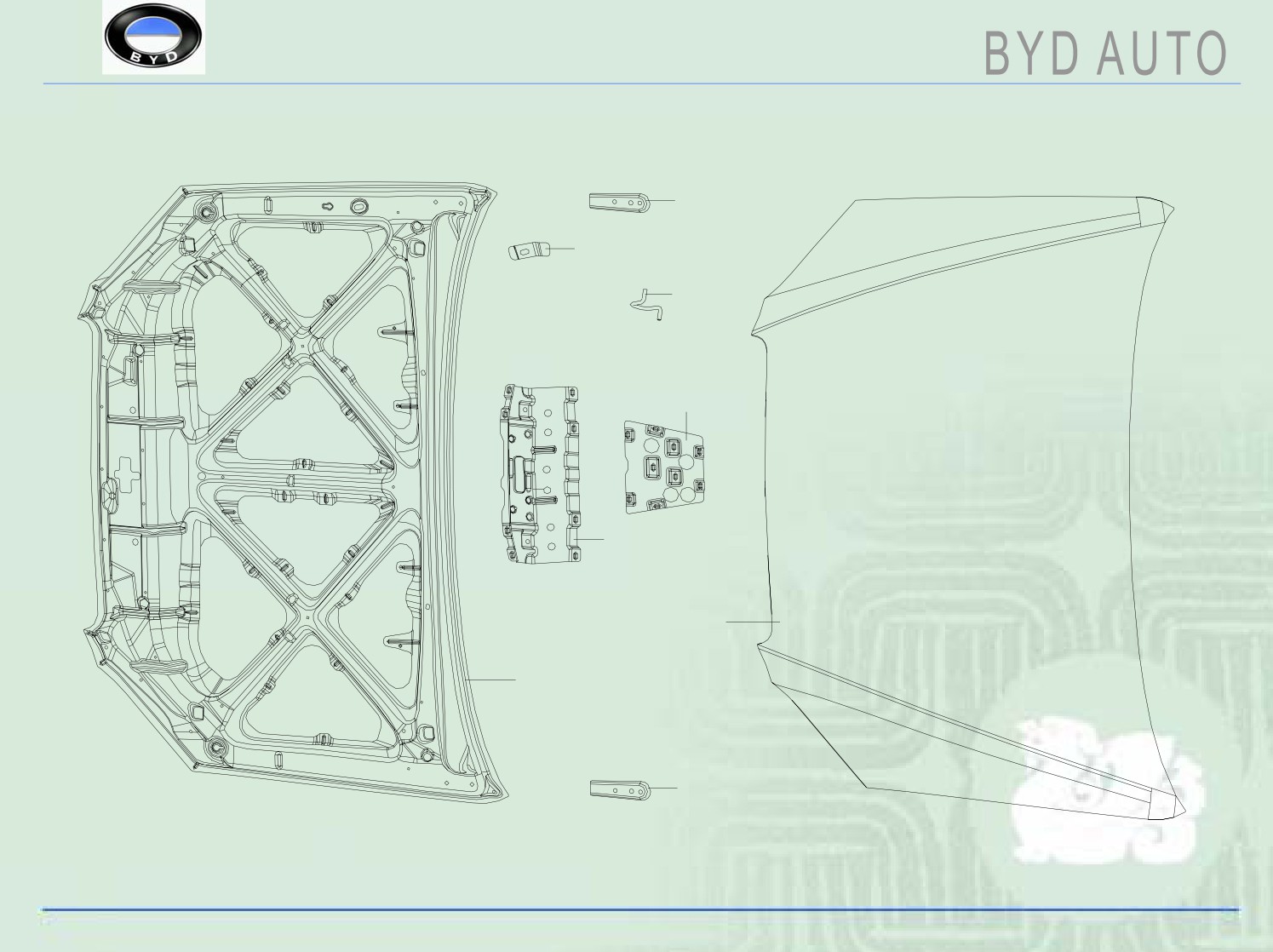

1. Кузов

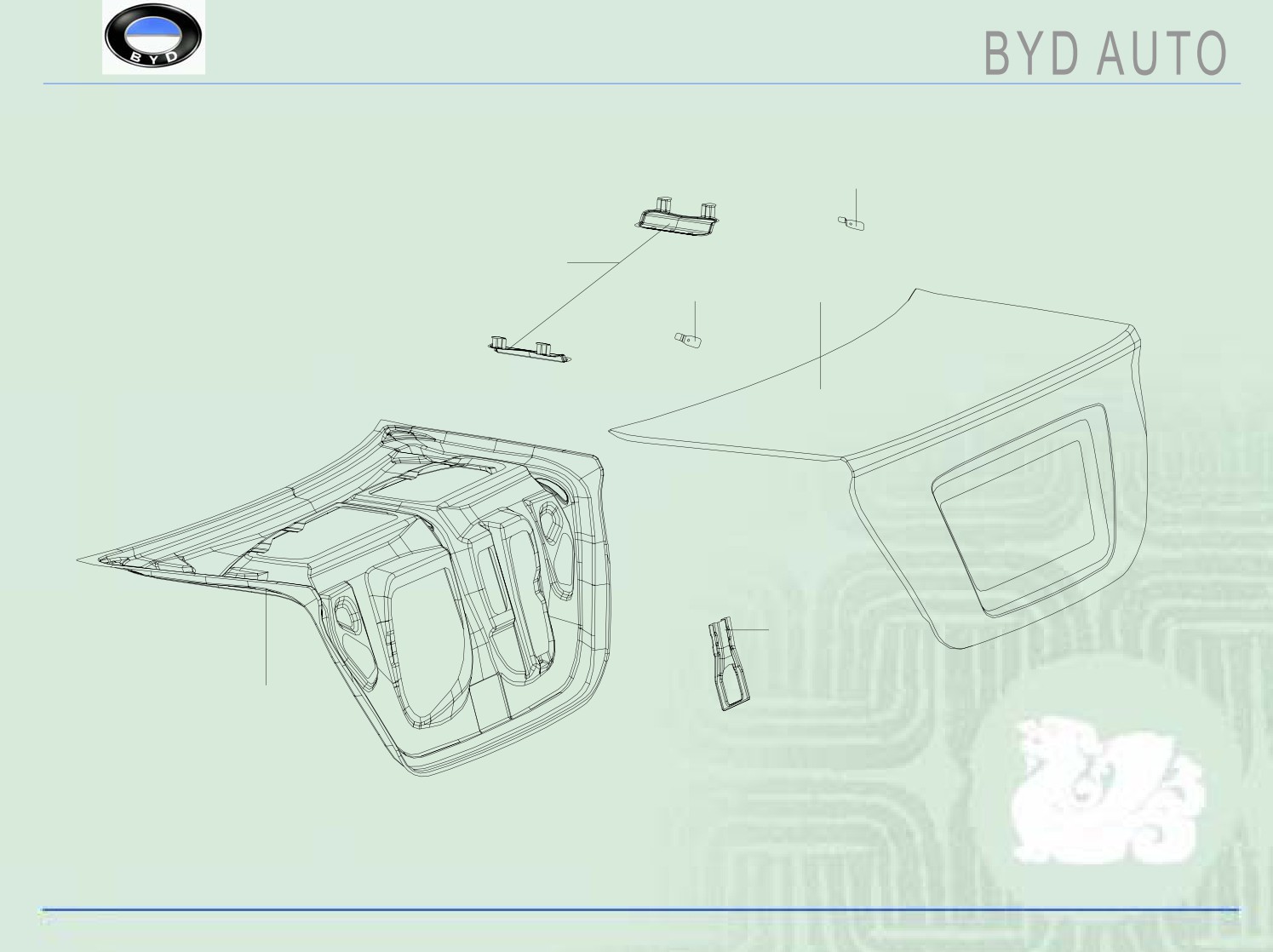

1. Кузов
1. Кузов

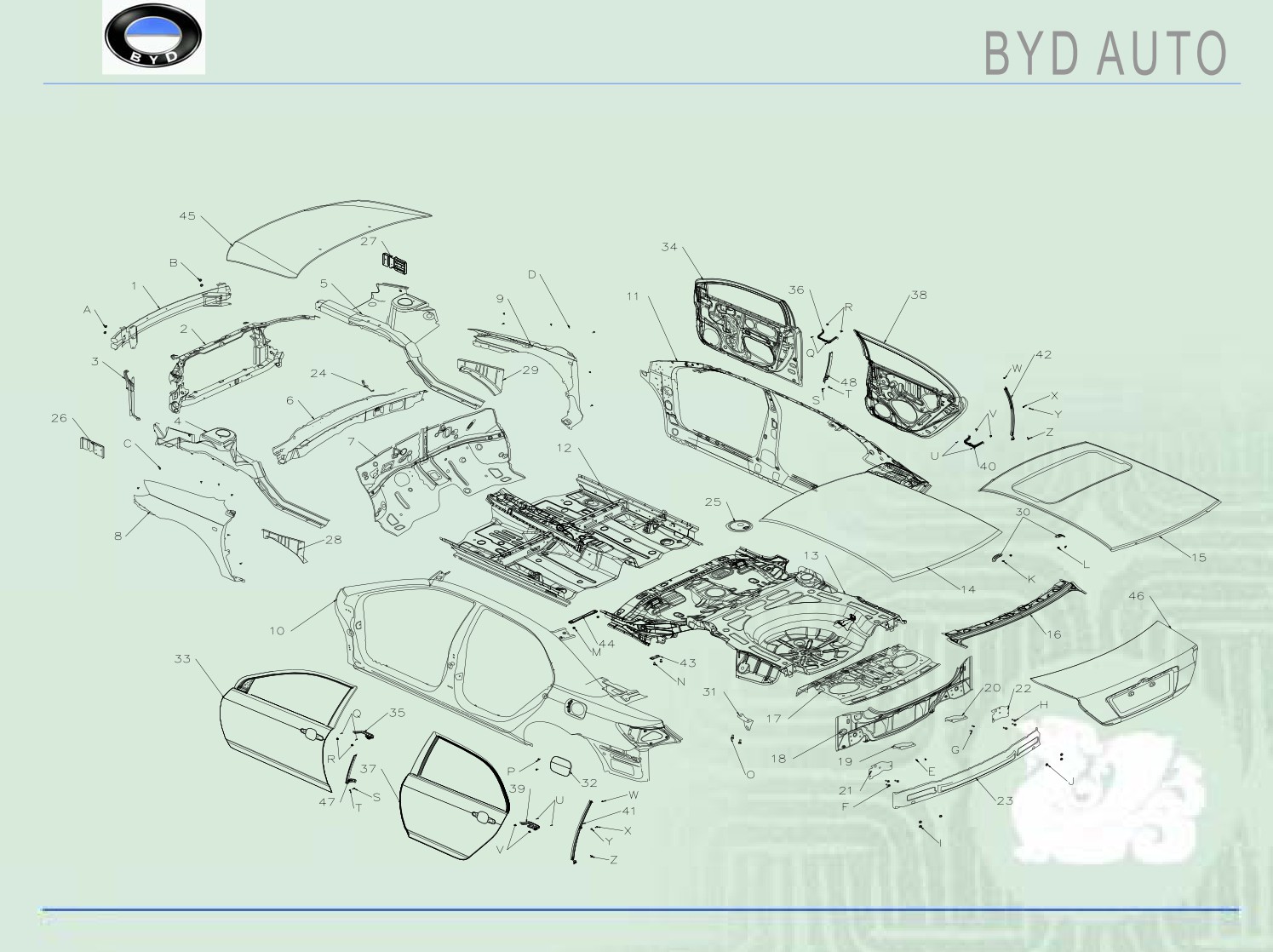

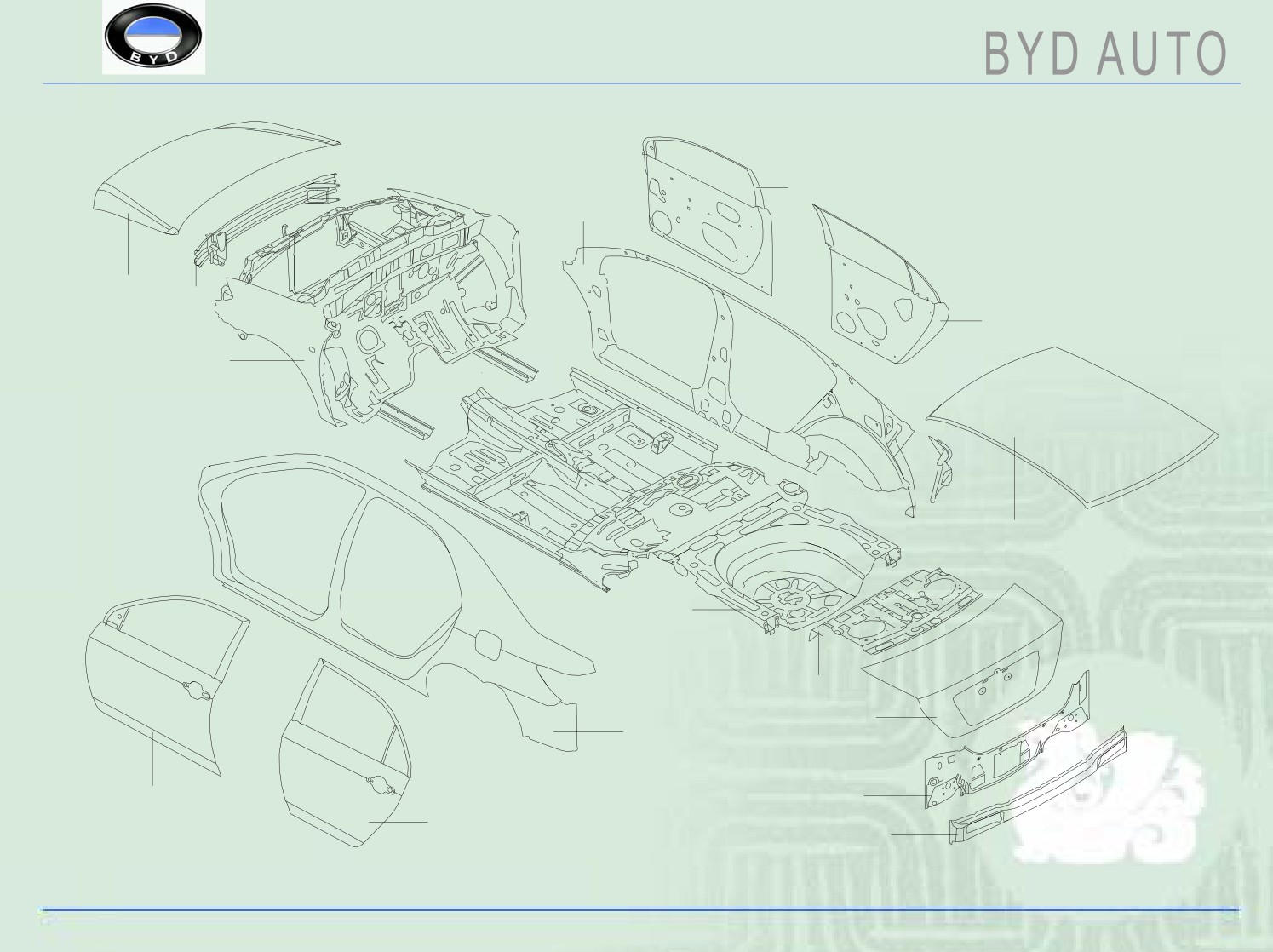

2. Принадлежности конструкции кузова:

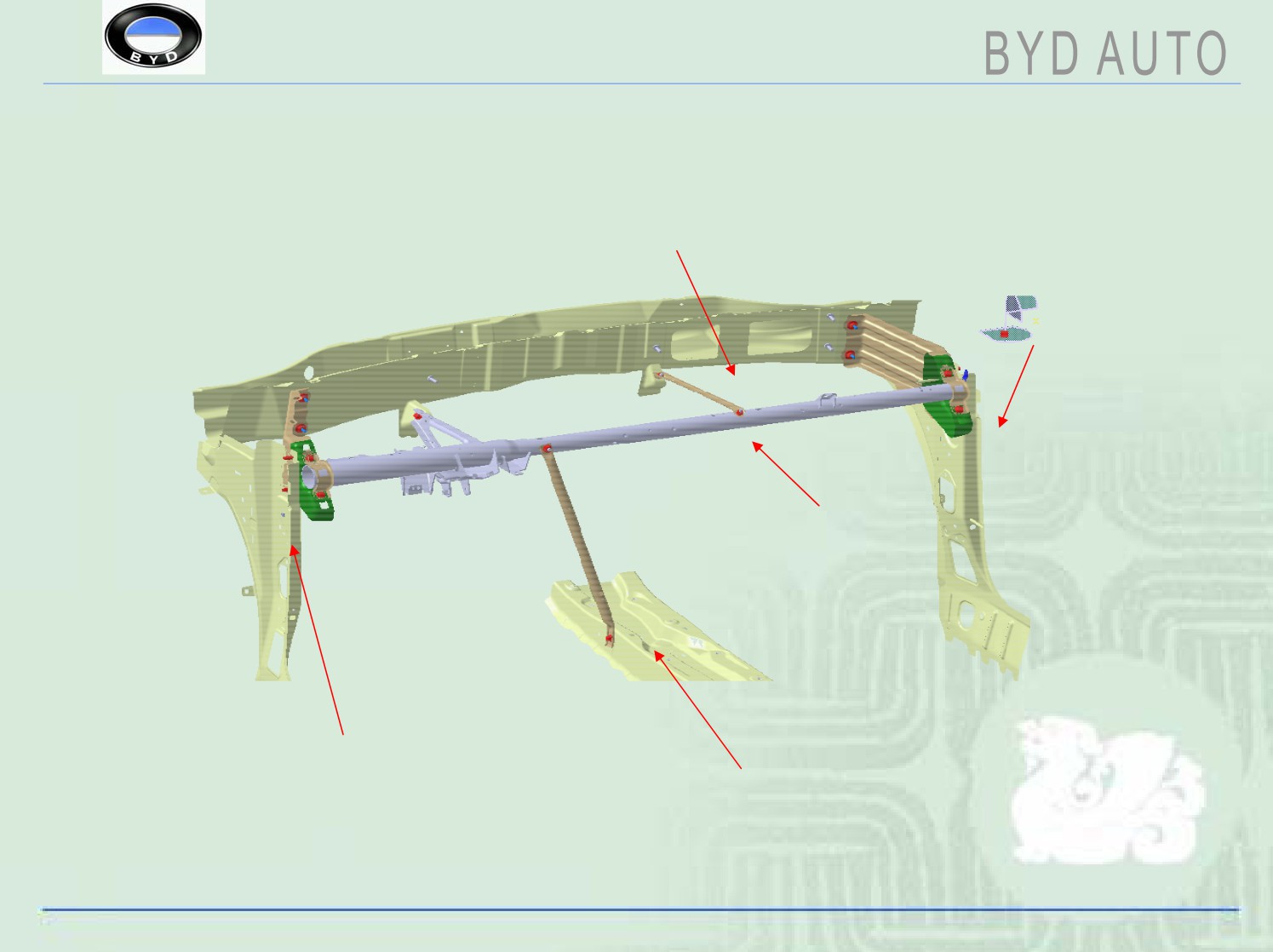

2.1. Рама приборной панели:
Связующий стержень балок приборной панели
Поддерживающая
/ связующая
пластина правой
балки приборной
панели
Рама приборной
панели в сборе
Поддерживающая / связующая
пластина левой балки приборной
Связующий элемент
панели
балок приборной панели
2. Принадлежности конструкции кузова:

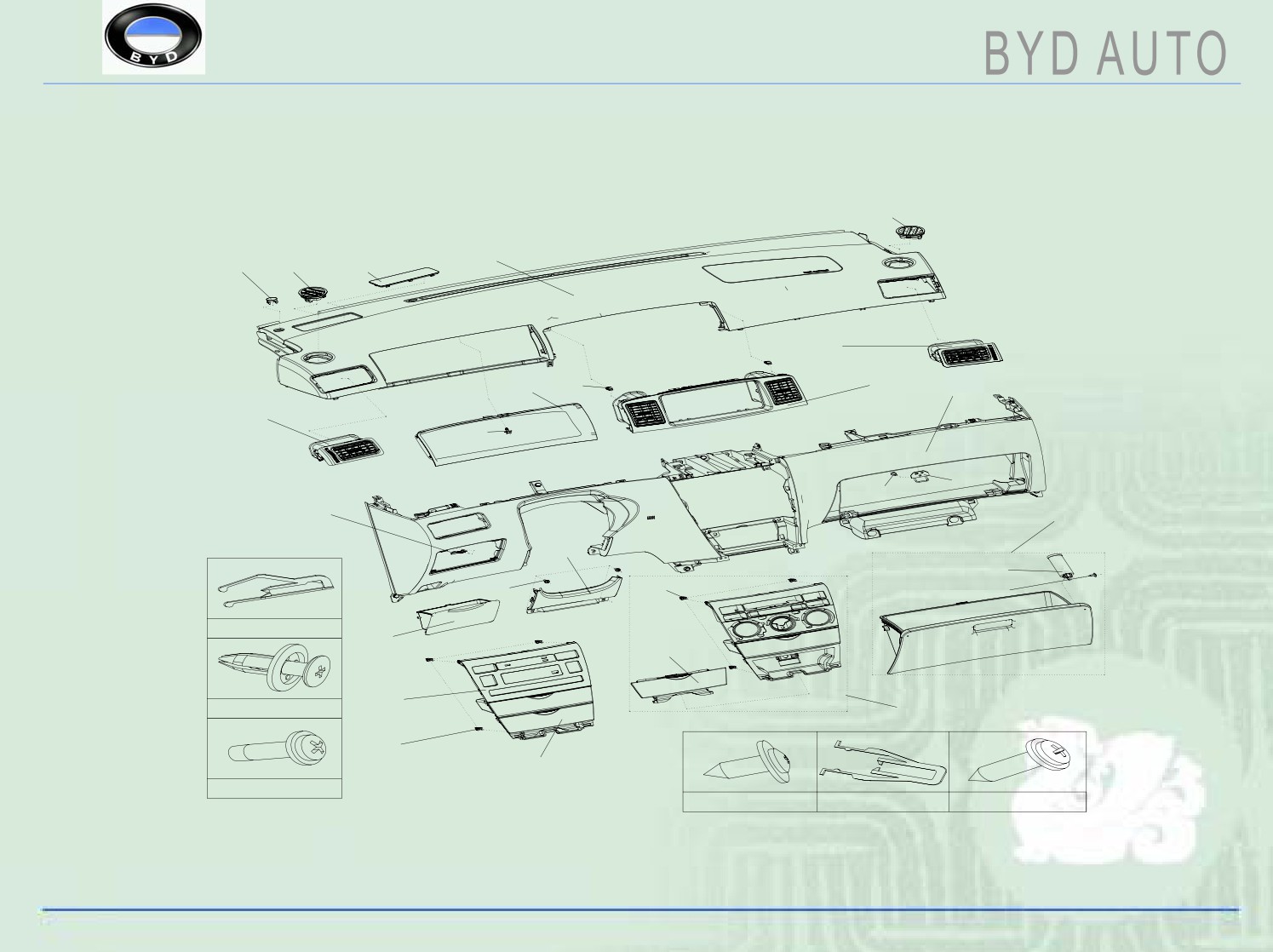

2.2. Основные элементы конструкции приборной панели:
5
4
1
2
3
6
9
8
10
7
12
11
13
14
25
15
21
16
22
20
17
9
24
19
23
18
11
20
19
14
17
20
22
2. Принадлежности конструкции кузова:

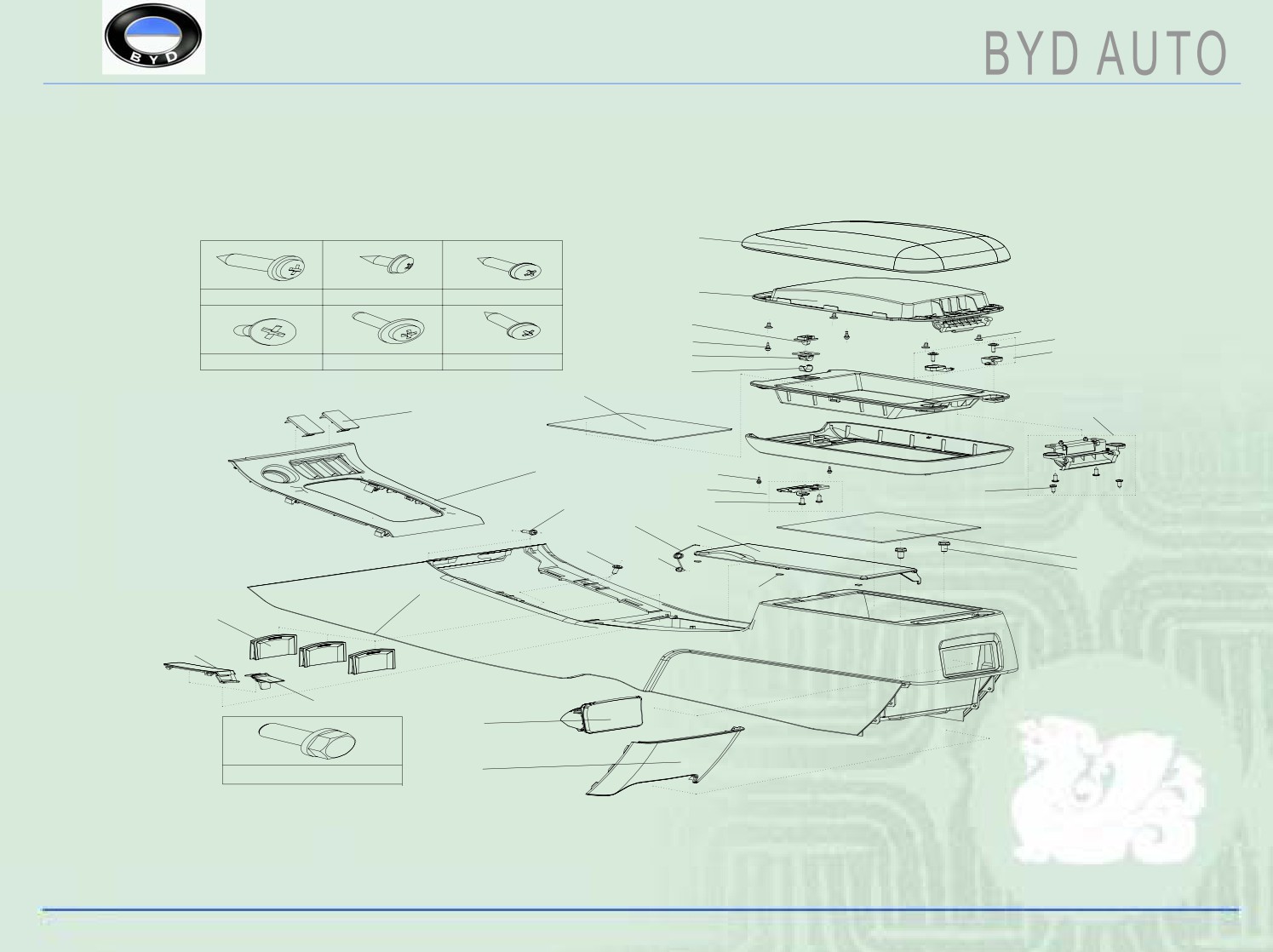

2.3. Конструкция центральной панели между креслами:
1 6
1 5
3
4
8
1 4
1 7
1 0
1 8
1 3
1 9
1 7
1 8
2 1
1 2
1 1
1
2 0
2
1 0
9
2 1
8
3
5
7
3
4
2 2
2 3
6
2 8
2 7
2 6
2 5
2 4
2 3
2. Принадлежности конструкции кузова:
2.4. Кресла в сборе:

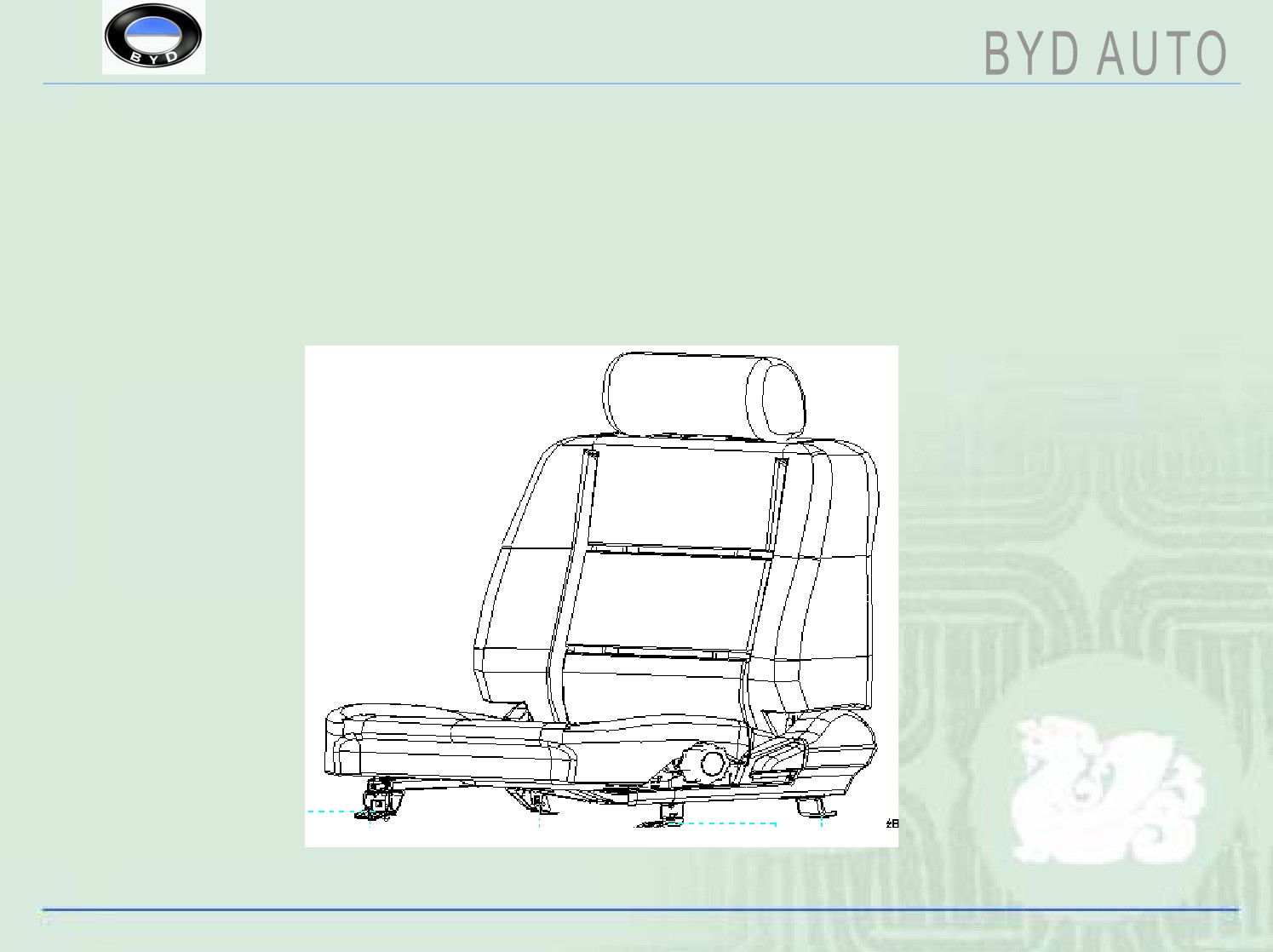

* Водительское кресло:
Предусмотрена возможность регулировки по шести
положениям.
2. Принадлежности конструкции кузова:

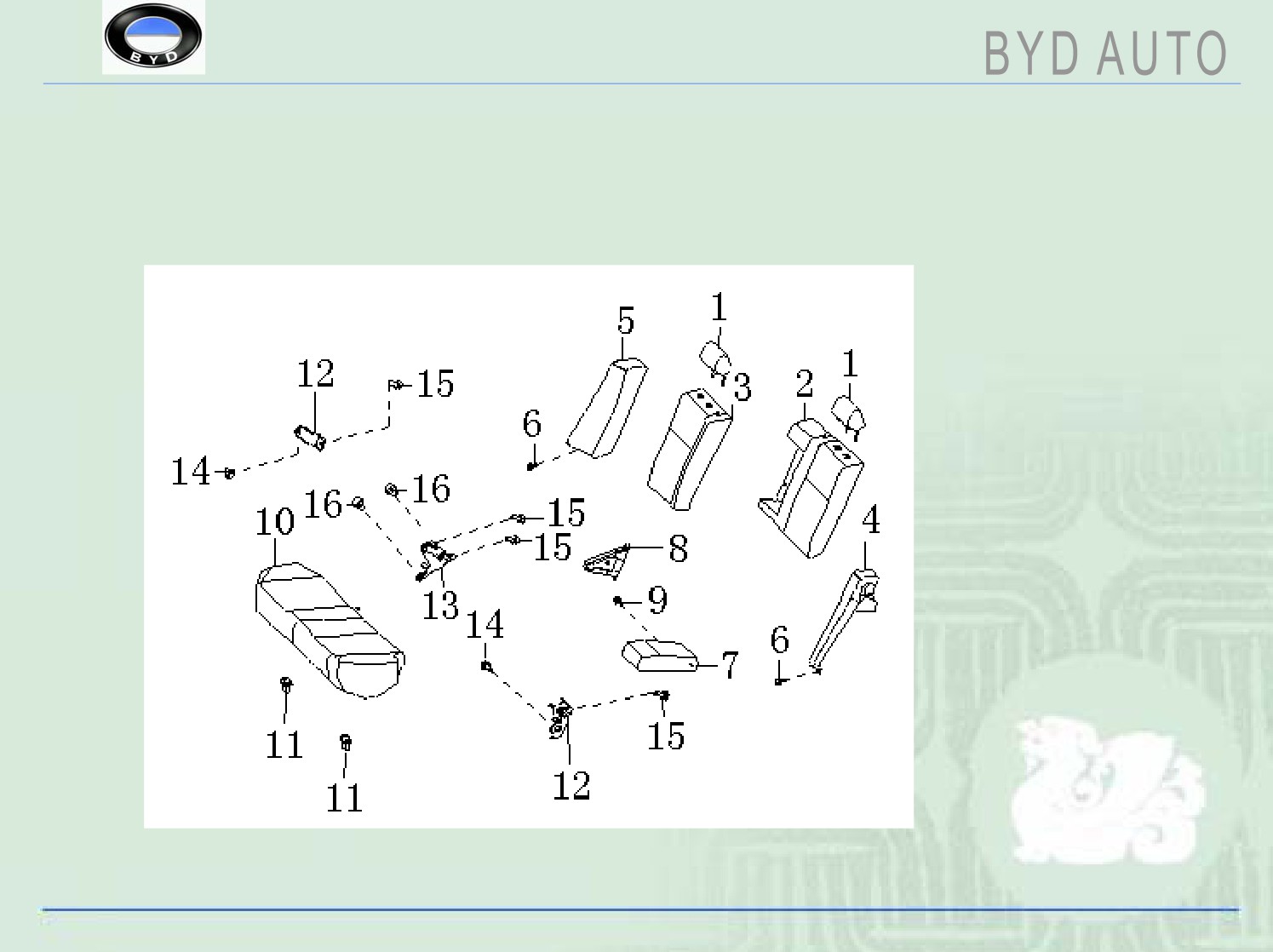

2.5. Задние кресла:
