Автомобили BYD F3. Руководство - часть 25









 103

ГЛАВА 8.



ТЕХНИЧЕСКИЕ

ХАРАКТЕРИСТИКИ

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ





 104

Габаритные размеры автомобиля, спецификация



Модель

F3

F3-R

Длина (мм.)

4533 4325

Ширина (мм.)

1705

Габаритные размеры

Высота (мм.)

1490

Колесная база (мм.)

2600

передних колес (мм.)

1480

Ширина колеи

задних колес (мм.)

1460

Масса снаряженного автомобиля (кг.)

1275 1245

Полная масса (кг.)

1575 1545

Передний свес (мм.)

933

Задний свес (мм.)

1000 792

Число мест спереди/сзади

2 / 3

Максимальная скорость (км/ч)

170

Максимальная допустимая масса на переднюю ось (кг.)

822

Максимальная допустимая масса на заднюю ось (кг.)

753



Двигатель



Двигатель

4G15S

DA4G18

Тип двигателя

Четырехцилиндровый, рядный, 16-клапанный, с одним распределительным валом

верхнего расположения, с многоточечной системой впрыска топлива

Рабочий объем цилиндров (мл)

1488 1584

Максимальная мощность (кВт / об/мин)

70 / 6000

71 / 5500

Максимальный крутящий момент (Н·м / об/мин)

120 / 5000

134 / 5000

Степень сжатия

10 9,5

Блок управления

UAES M7

MESAC E6

Максимальный преодолеваемый уклон (%)

≤ 30

Расход топлива, л/100 км,

загородный / смешанный / городской цикл

5,7 / 7 / 9,2

6,6 / 7,8 / 10,4

Стандарт контроля характеристик

выхлопных газов

Евро-4



ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ





 105

Шины



Типоразмер шин

195/60R15 88H

Давление накачки в

холодном состоянии

(кПа)

210

Типоразмер дисков

6Jx15

Момент затяжки гаек

крепления (Н·м)

103



Внимание: Типоразмер шины запасного

колеса может отличаться от типоразмера

шин, установленных на колеса автомоби-

ля.



Топливо



Объем топливного бака – 50 л.

Используйте только высококачественный

бензин с октановым числом не ниже 92.

Использование бензина низкого качества

может повредить двигатель.



Плавкие предохранители и реле



Расположение блоков реле и

предохранителей в автомобиле















ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ





 106

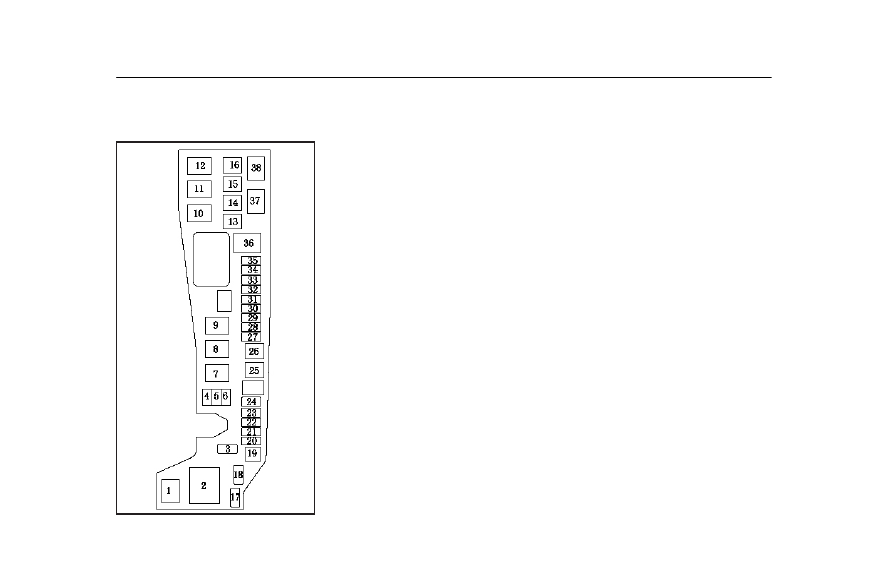

Расположение плавких предохрани-

телей в электрораспределительном

блоке моторного отсека





Реле:



1. Электромагнитная муфта сцепления

кондиционера.

2. Передние

фары.

7.  Управление вентилятором системы

кондиционирования.

8. Зарезервировано.

9. Звуковой

сигнал.

10. Управление вентиляторами охлаж-

дения двигателя (высоких оборотов и низ-

ких оборотов).

11. Зарезервировано.

12. Вентилятор охлаждения двигателя

(включение / выключение).

37. Зарезервировано.

38. Главное реле электронной системы

впрыска топлива.



Плавкие предохранители:



3. Запасной

плавкий

предохранитель.

4. Запасной

плавкий

предохранитель.

5. Запасной

плавкий

предохранитель.

6. Запасной

плавкий

предохранитель.

13. Зарезервировано.

14. Вентилятор охлаждения двигателя.

15. Зарезервировано.

16. ABS.

17. Запасной плавкий предохранитель.

18. Запасной плавкий предохранитель.

19. Щипцы.

20.  Левая фара дальнего света.

21.  Правая фара дальнего света.

22.  Правая фара ближнего света.

23.  Левая фара ближнего света.

24. Зарезервировано.

25. Зарезервировано.

26. Передние фары.

27. Зарезервировано.

28. Электронная система впрыска топ-

лива (15 A для MT20U/2 или 30 A для

M7.9.7.1).

29.  Лампы освещения салона.

30.  Защита всей системы запуска двига-

теля.

31. Зарезервировано.

32.  Звуковой сигнал (10 А).

33.  Аварийный сигнал (10 А).

34. Зарезервировано.

35. Зарезервировано.

36.  Главный источник питания (10 А).
