136



Рисунок 3-26.4

Наименование

№

Номер части

На русском языке

На английском языке

Кол-
во

Примеч
ание

D8 6520-0564

К выключателю лампы правой
задней двери

CONNECTOR, LIGHT SWITCH,
REAR DOOR, R

1

F11 0440601

К топливному баку

CONNECTOR, FUEL TANK

1



H10 7283-8123

К верхнему повторителю
тормозного сигнала

CONNECTOR, HIGH-MOUNTED
BRAKE LAMP

1

L1 7283-8123

К левой лампе подсветки
номерного знака

CONNECTOR, LICENSE PLATE
LAMP, L

1

L2 7283-8123

К правой лампе подсветки
номерного знака

CONNECTOR, LICENSE PLATE
LAMP, R

1

L3 7282-1010

К выключателю лампы
освещения багажного отсека

CONNECTOR, SWITCH,
LUGGAGE COMPARTMENT
LIGHT

1

L4 7283-8123

К лампе освещения заднего
багажного отсека

CONNECTOR, LUGGAGE
COMPARTMENT LIGHT

1

N3 DJ7022-6.3-21 К фильтру помех

CONNECTOR, NOISE FILTER

1



R10 0338102

К контуру обогревателя
заднего ветрового стекла

CONNECTOR, HEATING
THREAD, REAR WINDSCREEN

1

R11 0338102

К контуру обогревателя
заднего ветрового стекла

CONNECTOR, HEATER, REAR
WINDSCREEN

1

R18 6189-0891

К левой задней
противотуманной фаре

CONNECTOR, REAR FOG
LAMP, L

1

R19 6189-0891

К правой задней
противотуманной фаре

CONNECTOR, REAR FOG
LAMP, R

1

R20 7282-1022  К левому заднему динамику

CONNECTOR, REAR SPEAKER,
L

1

R21 7282-1022  К правому заднему динамику

CONNECTOR, REAR SPEAKER,
R

1

T15 0436001

К звуковой сигнализации CONNECTOR,

ANNUNCIATOR

1

U4 7283-8226-30

К датчику радара заднего хода
в сборе

CONNECTOR, REVERSING
DETECTOR ASSY

1

U6 7283-8226-30

К датчику радара заднего хода
в сборе

CONNECTOR, REVERSING
DETECTOR ASSY

1

BG6 DJ4355-1Sn  Линия заземления EARTHING

LINE

1



BG7 DJ4355-2Sn  Линия заземления EARTHING

LINE

1



BG8 DJ4355-1Sn  Линия заземления EARTHING

LINE

1



BG9 DJ4355-2Sn  Линия заземления

EARTHING LINE

1



BA1 DJ7141-

4.8/2.3-11

К кабельной шине левой
задней двери

CONNECTOR, WIRING
HARNESS, REAR DOOR, L

1

BJ1 7282-1405-40

К кабельной шине приборной
панели

CONNECTOR, WIRING
HARNESS, INSTRUMENT
PANEL

1

BJ2 7282-5831  К кабельной шине приборной

панели

CONNECTOR, WIRING
HARNESS, INSTRUMENT
PANEL

1

BJ3 DJ7141-

4.8/2.3-11

К кабельной шине приборной
панели

CONNECTOR, WIRING
HARNESS, INSTRUMENT
PANEL

1

BJ4 7282-1641  К кабельной шине крыла CONNECTOR,

WIRING

HARNESS, FENDER

1

2E MG651074 К блоку разъемов CONNECTOR,

CONNECTOR

CASE

1





137

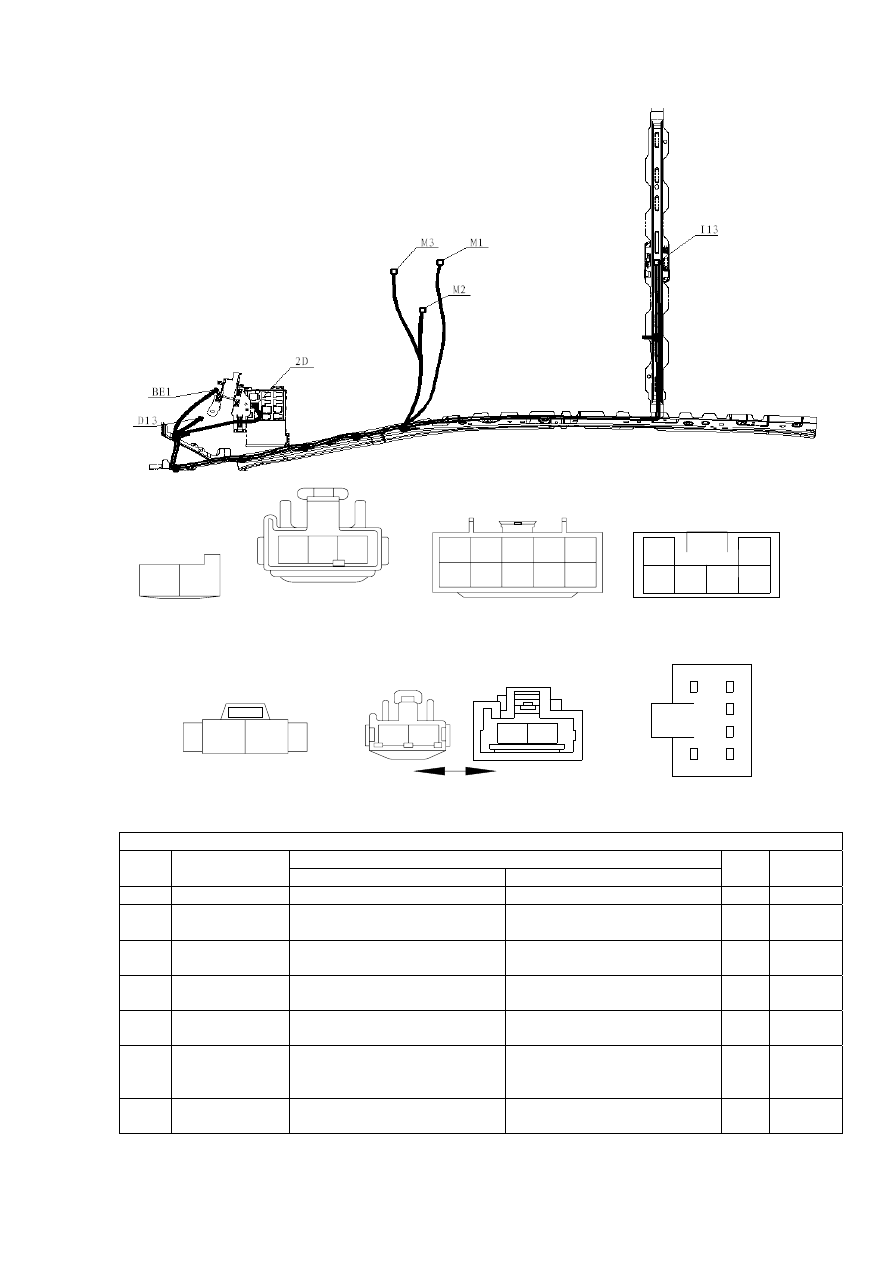

Рисунок 3-26.5.



2 D

1

2

5

6

3

4

1

2

2

1

B E 1

2

1

D 1 3

3

2

1

I 1 3

1

2

4

3

5

6

7

9

8

1 0

2

1

6

5

4

3

M 1

M 2

1

2

M 3



Рисунок 3-26.5

Наименование

№

Номер части

На русском языке

На английском языке

Кол-
во

Примеч
ание

D13 7183-7322-30  К трубке диода

CONNECTOR, DIODE

1



I13 DJ7031J-2.3-21

К задней лампе освещения
салона

CONNECTOR, REAR
INTERIOR LIGHT

1

M1 0442103

К передней лампе освещения
салона

CONNECTOR, FRONT
INTERIOR LIGHT

1

M2 6240-1120

К электроприводу
потолочного люка

CONNECTOR, SUNROOF
MOTOR

1

M3 DJ7021A-2.8-21

К внутреннему зеркалу
заднего обзора

CONNECTOR, INNER REAR
VIEW MIRROR

1

BE1 DJ7021L-4.8-21

К кабельной шине приборной
панели

CONNECTOR, WIRING
HARNESS, INSTRUMENT
PANEL

1

2D 6240-5160

К блоку разъемов CONNECTOR,

CONNECTOR

CASE

1





138

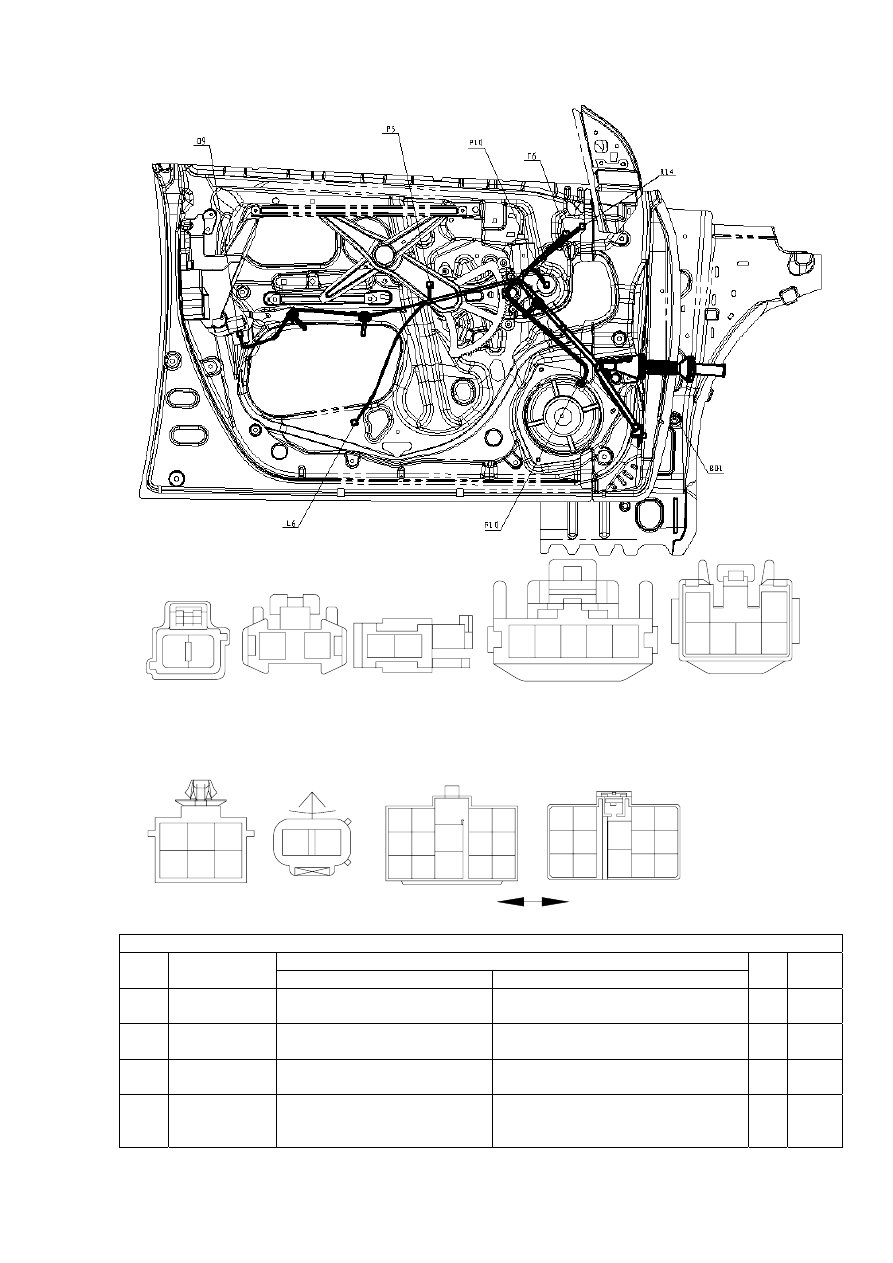

Рисунок 3-26.6.



BD1

10

12

11

13

1

2

4

3

6

5

7

9

8

14

1

2

3

4

6 5

7

8

10 9

11

12

13

14

1

2

D9

D15

2

1

F10

2

1

5

3 4

2

1

P5

P10

5

3 4

6

2

1

R14

T6

1

2

1

2

3

4

5

6



Рисунок 3-26.6

Наименование

№

Номер части

На русском языке

На английском языке

Кол-
во

Приме
чание

D9 DJ7021-2.2-21

К электроприводу блокировки
замка правой передней двери

CONNECTOR, MOTOR, FRONT
DOOR LOCK, R

1

D15 7283-8123

К лампе на внутренней панели
правой двери

CONNECTOR, LIGHT, INNER
SHIELD, DOOR, R

1

F10 0443401

К низкочастотному динамику
правой передней двери

CONNECTOR, LOW-PITCH
SPEAKER, FRONT DOOR, R

1

P5 1300-3111  К переключателю

стеклоподъемника окна
правой передней двери

CONNECTOR, SWITCH, FRONT
DOOR WINDOW REGULATOR, R

1



139



Рисунок 3-26.6

Наименование

№

Номер части

На русском языке

На английском языке

Кол-
во

Приме
чание

P10 DJ7061-2.3-

2120

К электроприводу
стеклоподъемника окна
правой передней двери

CONNECTOR, MOTOR, FRONT
DOOR WINDOW REGULATOR, R

1

R14 DJ7068-2.3-11

К электроприводу зеркала
заднего обзора правой
передней двери

CONNECTOR, MOTOR, ELECTRIC
REAR VIEW MIRROR, R

1

T6 DJ7021-2.2-11

К высокочастотному
динамику правой передней
двери

CONNECTOR, HIGH-PITCH
SPEAKER, FRONT DOOR, R

1

BD1 DJ7141-

4.8/2.3-21

К кабельной шине приборной
панели

CONNECTOR, WIRING HARNESS,
INSTRUMENT PANEL

1
