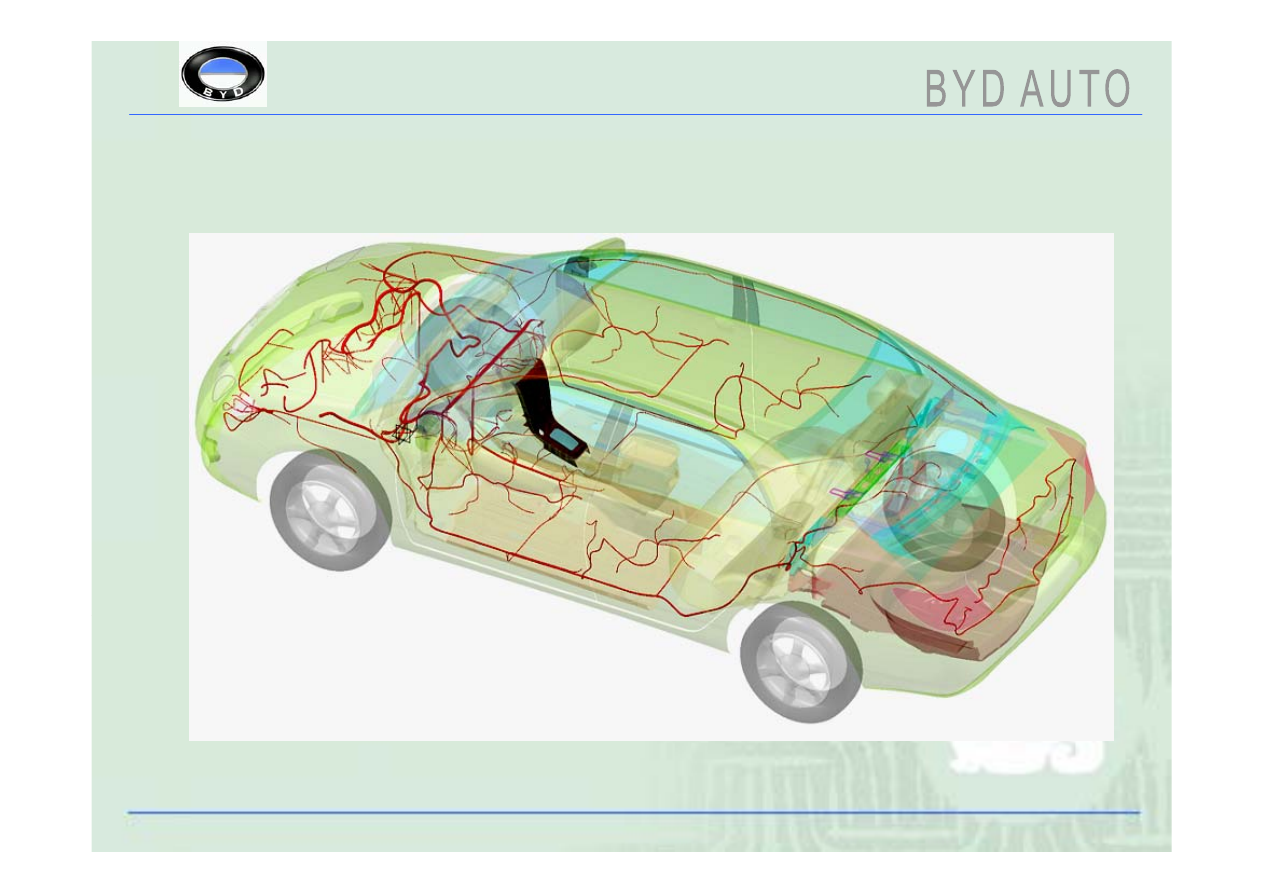

3. Разводка кабельной шины:

3. Разводка кабельной шины:

№ п/п



Номер части



Наименование части



Количе

ство



1

BYDF3D-4001100



Кабельная шина двигателя



1

2

BYDF3-4002200



Заземление, обогреватель заднего стекла

1

3

BYDF3-4002300



Кабельная шина левой передней двери



1

4

BYDF3-4002400



Кабельная шина правой передней двери

1

5

BYDF3-4002500



Кабельная шина левой задней двери



1

6

BYDF3-4002600



Кабельная шина правой задней двери



1

7

BYDF3-4002700



Потолочная кабельная шина



1

8

BYDF3D-4003100



Кабельная шина приборной панели



1

9

BYDF3-4003300



Кабельная шина выключателя звукового

сигнала



1

10

BYDF3-4004100



Напольная кабельная шина



1

11

BYDF3-4011100



Отрицательный кабель, аккумулятор



1

12

BYDF3D-4011200



Кабельная шина защитной решетки



1

13

BYDF3-4013100



Кабельная шина датчика частоты

вращения левого заднего колеса



1

14

BYDF3-4013200



Кабельная шина датчика частоты

вращения правого заднего колеса



1



3. Разводка кабельной шины:

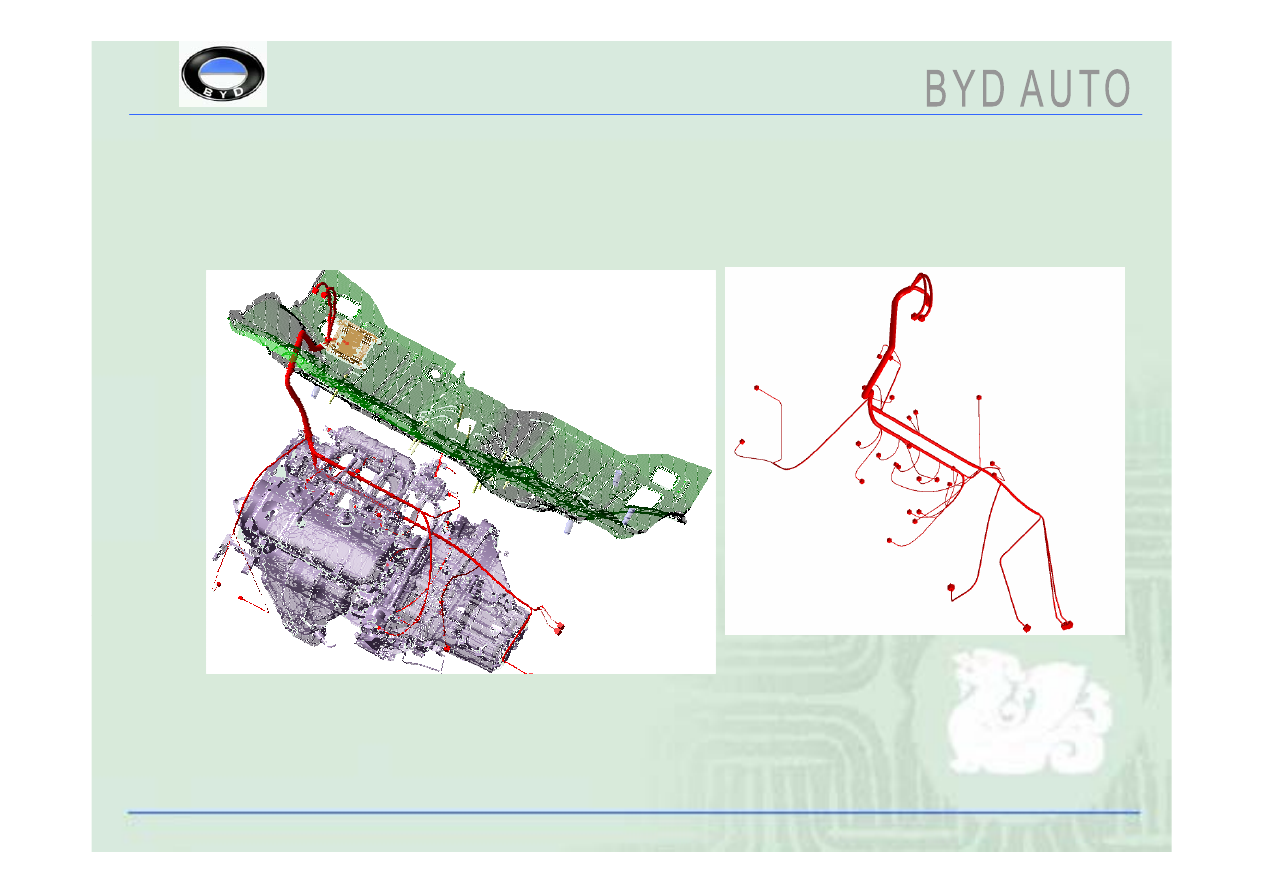

3.1. Разводка кабельной шины двигателя:

3. Разводка кабельной шины:

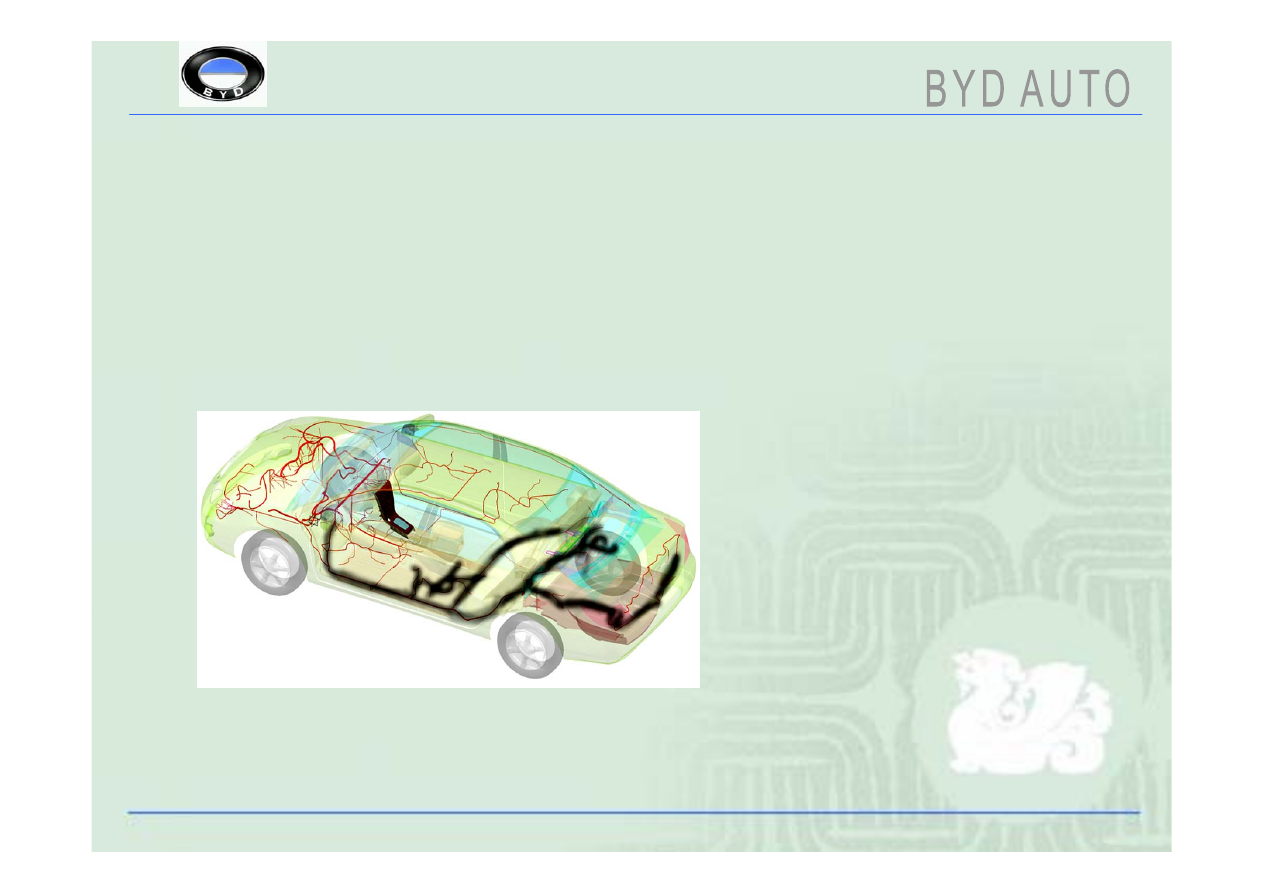

3.2. Разводка напольной кабельной шины:
