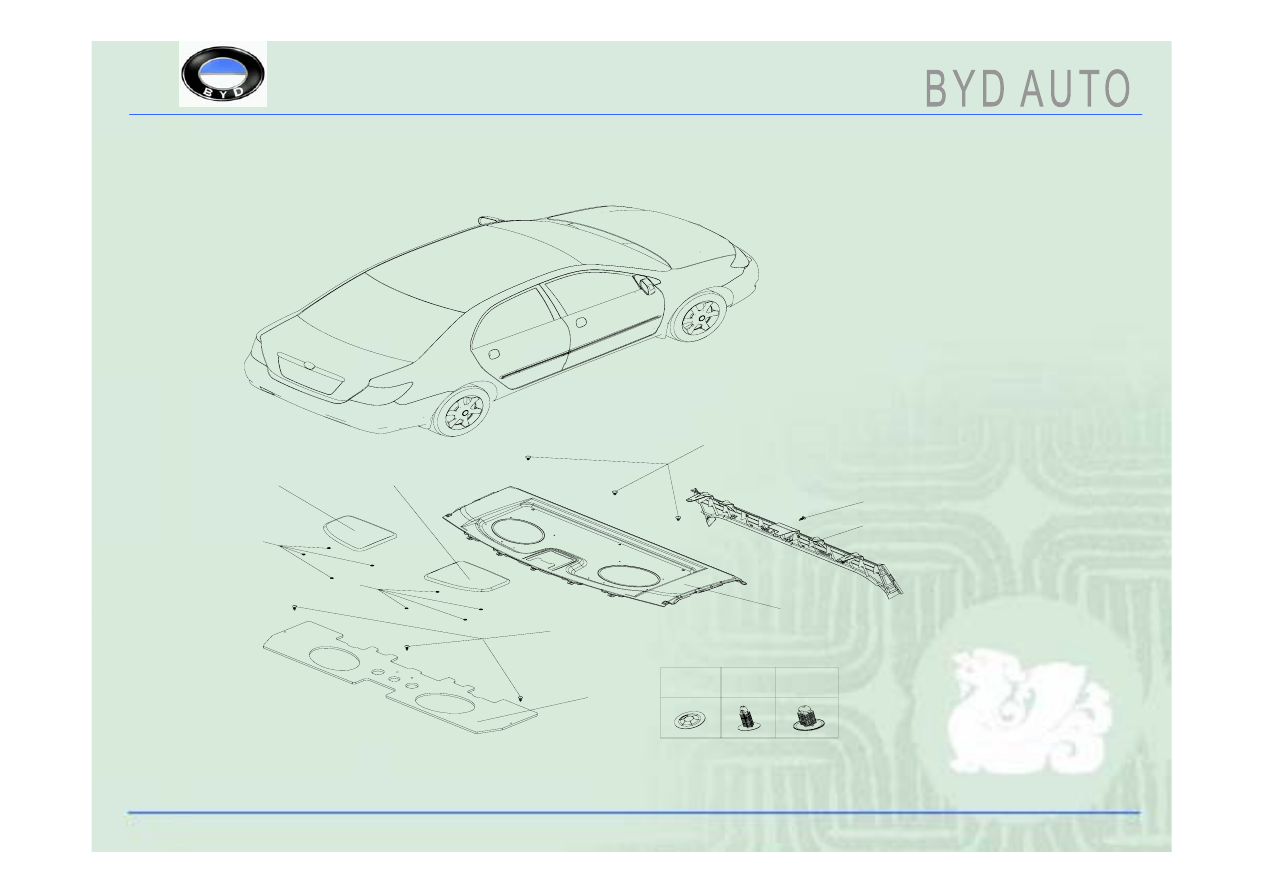

2. Принадлежности конструкции кузова:

1

2

3

3

4

5

6

7

4

8

3        4        6

BT0504501-B

2

ƒ

1. Устройство системы подушек безопасности легкового

автомобиля BYD F3:

ƒ

Система подушек безопасности разработана компанией BYD

AUTO самостоятельно.

ƒ

Компания BYD AUTO построила лабораторию аварийных

испытаний в г. Шанхай. Испытания, проводимые в этой

лаборатории, обеспечивают компанию информацией,

необходимой для разработки устройств безопасности

автомобиля.

ƒ

Автомобиль F3 оборудован системой подушек безопасности с

электронным управлением и двумя модулями подушек

безопасности – для водителя и пассажира на переднем кресле.

ƒ

Система состоит из модуля подушек безопасности со стороны

водителя, модуля подушек безопасности со стороны пассажира

на переднем кресле, часовой пружины системы подушек

безопасности, электронного блока управления подушками

безопасности, кабельной шины и предупреждающей

маркировки.

ƒ

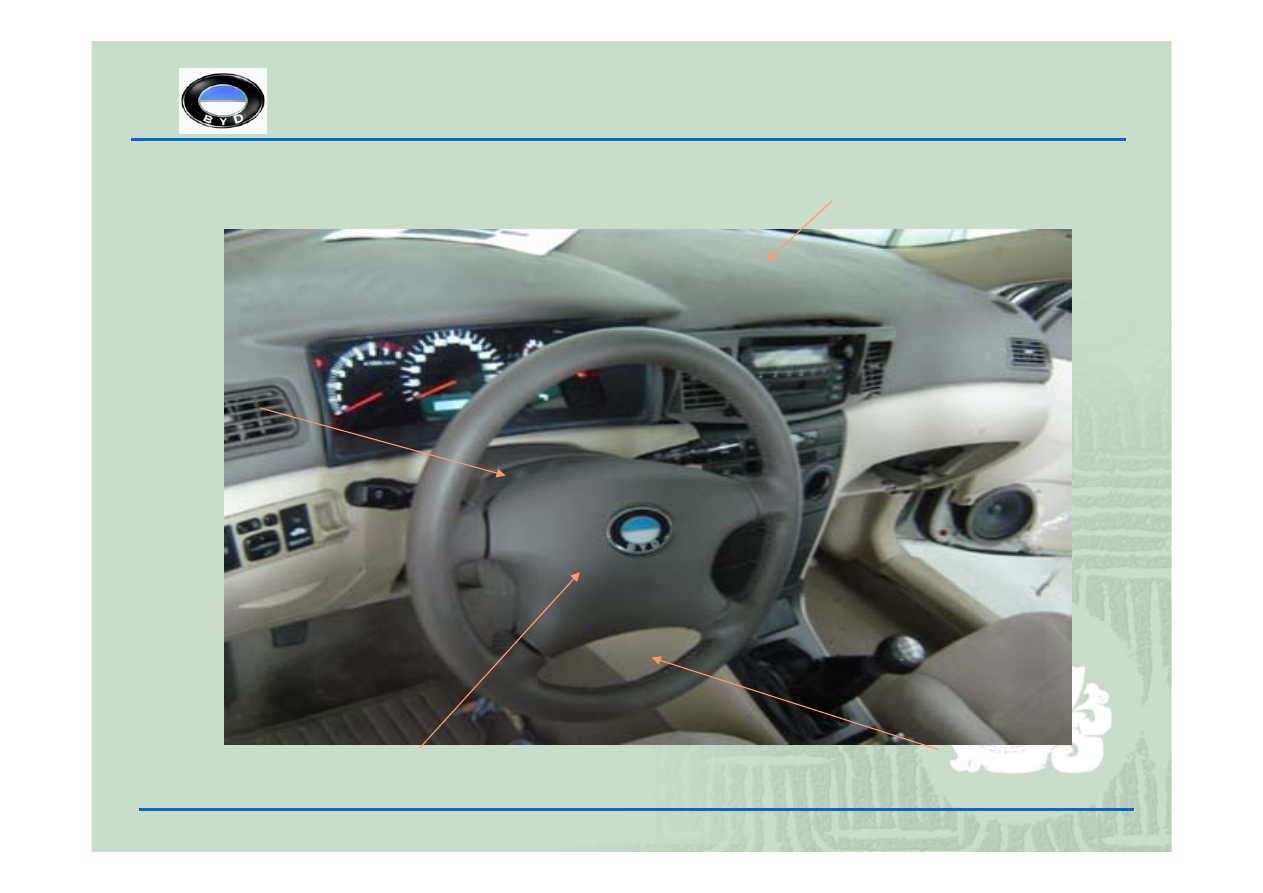

Далее показана схема системы подушек безопасности

автомобиля BYD F3:

BT0504501-B

3

Модуль подушек безопасности со
стороны пассажира на переднем кресле

Часовая пружина

подушек безопасности

Электронный блок управления

подушек безопасности

Модуль подушек безопасности
со стороны водителя

BT0504501-B

4

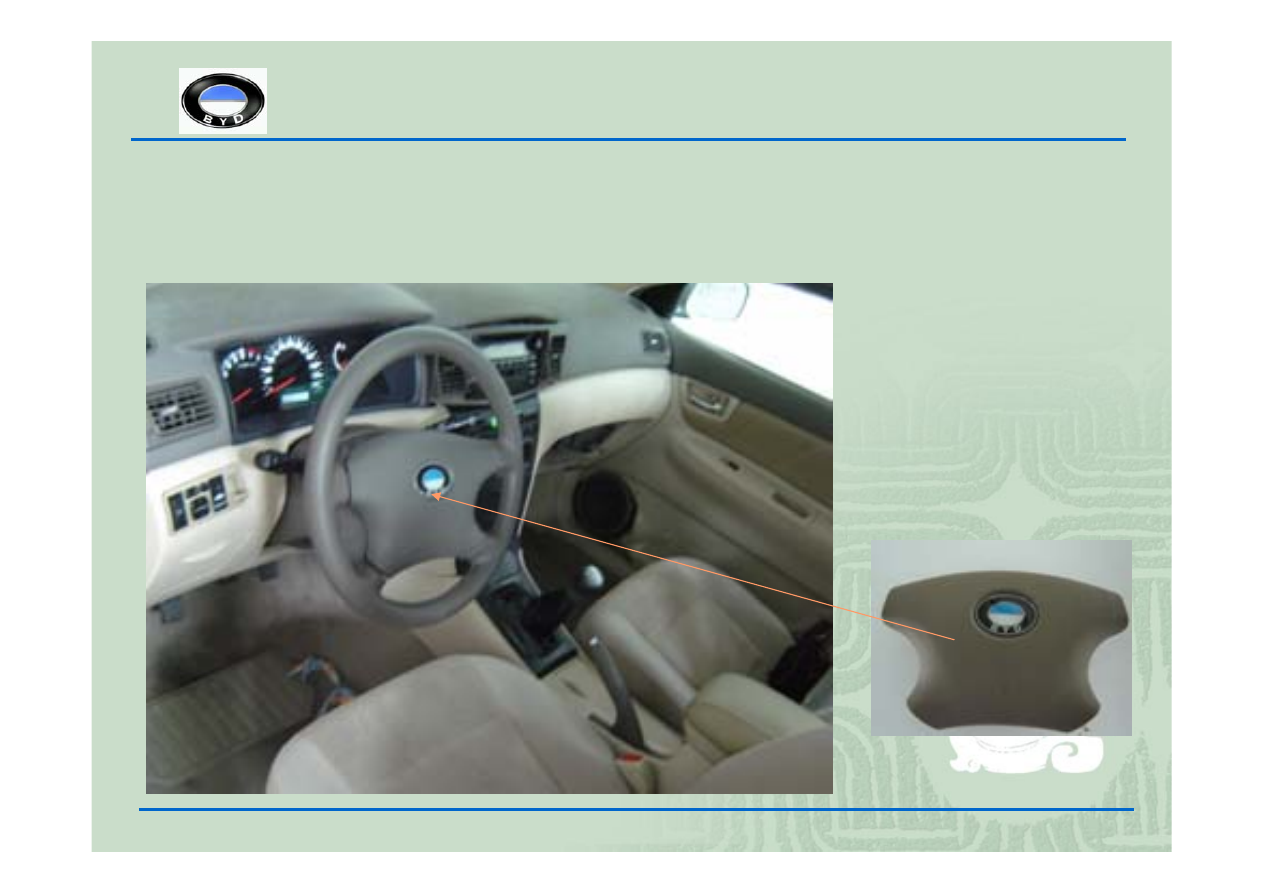

1.1.  Модуль подушек безопасности со стороны водителя

установлен в крышке колеса рулевого управления.  Он не

подлежит разборке. Модуль состоит из газового генератора,

подушки и монтажного кронштейна.
