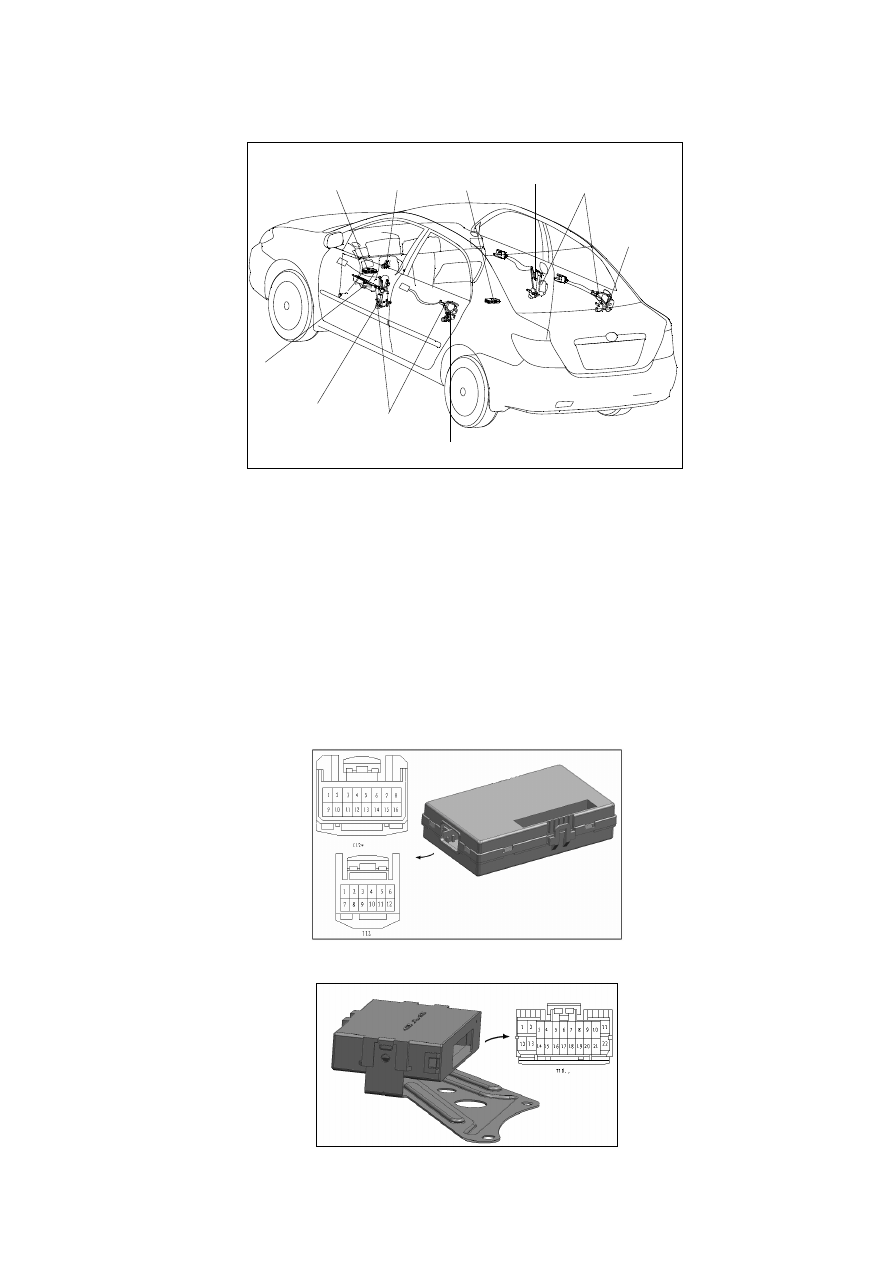

2.5. Проверка компонентов системы окон с сервоприводом стекла.
1. Проверка переключателей стеклоподъемников.
Проверка переключателей стеклоподъемников левой передней двери показана на рисунке.
Для окон остальных дверей: проверить проводимость между контактами разъема
стеклоподъемника. Если стеклоподъемник находится в положении UP, контакты 1 и 2 должны
быть замкнуты, контакты 3 и 4 также должны быть замкнуты. Если стеклоподъемник
находится в положении UP, должны быть замкнуты попарно контакты 1 и 2, контакты 3 и 5.
Если стеклоподъемник находится в положении DOWN, должны быть замкнуты попарно
контакты 1 и 4, контакты 3 и 5. В случае обнаружения неполадок заменить переключатель
стеклоподъемника. Переключатель стеклоподъемника показан на рисунке.
2. Проверка электропривода стеклоподъемника.
При подключении клеммы положительного контакта аккумулятора к контакту 5
электропривода стеклоподъемника, а отрицательной клеммы – к контакту 4 стекло должно
опускаться. При подключении клеммы положительного контакта аккумулятора к контакту 4
электропривода стеклоподъемника, а отрицательной клеммы – к контакту 5 стекло должно
подниматься.

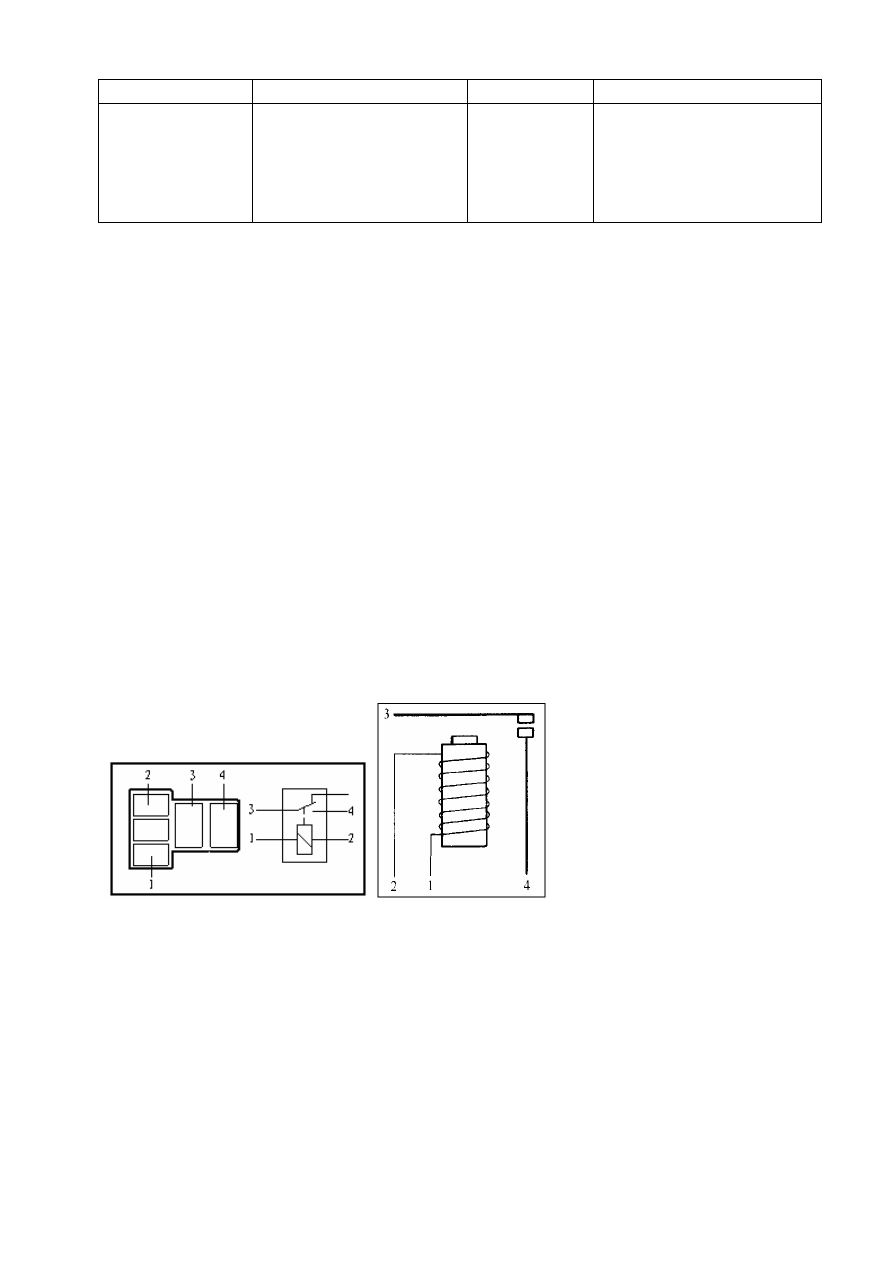

3. Проверка реле стеклоподъемников.
.
Реле стеклоподъемника представляет собой нормально открытое реле.
Измерить сопротивление между контактами реле 1 и 2, измеренное значение должно
составлять 60-90 Ом. Не должна присутствовать проводимость между контактами 3 и 4.
Подать напряжение между контактами реле 1 и 2, при этом должна возникать проводимость
между контактами 3 и 4.
