 211

Развлекатель

ные

си

стемы

Обзор

Уп

р

а

вле

н

и

е

Полез

н

о зн

ать

Сист

ема

на

вигации

Мо

би

л

ь

н

о

ст

ь

Хара

ктеристики

5.

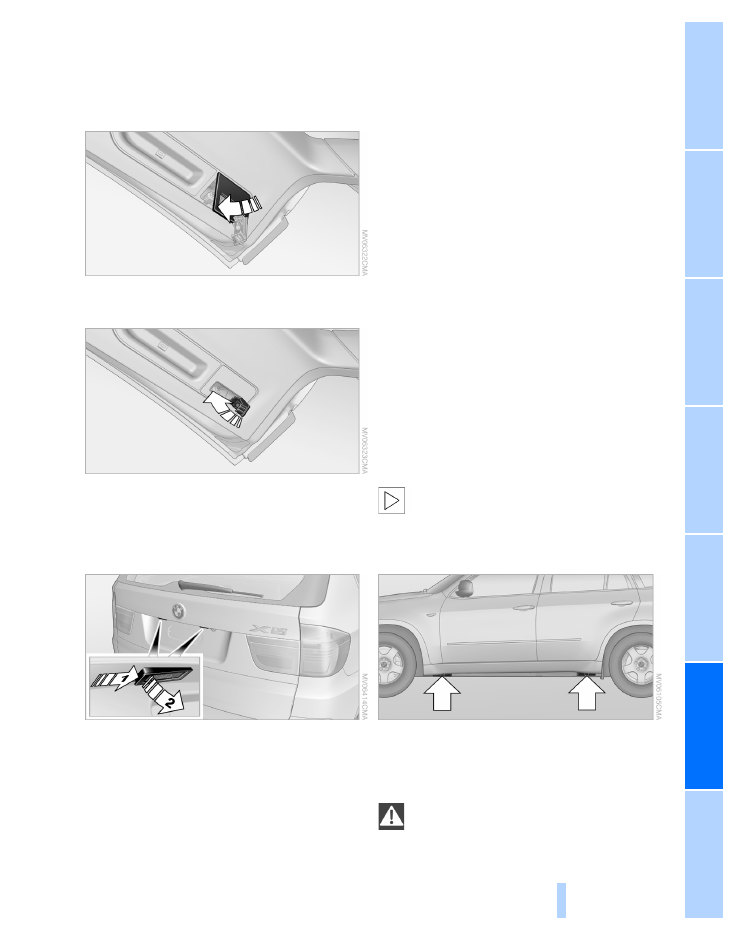

Перед установкой крышки открепите
фонарь освещения багажника.
Затем приложите крышку верхним краем
и закройте ее, см. стрелку.

6.

Закрепите фонарь освещения
багажника, см. стрелку.

Фонари подсветки номерного знака

Лампа  5 Вт,  C11 12W

1.

Отверткой сдвиньте фонарь вправо,
см. стрелку 1.

2.

Выньте фонарь, см. стрелку 2.

3.

Замените лампу.

4.

Установите на место фонарь.

Центральный стоп?сигнал

Этот фонарь – светодиодный. При неисправ
ности этого светотехнического оборудо
вания обращайтесь на СТОА BMW.

Замена колеса

Ваш автомобиль штатно оснащен шинами
Runflat. При повреждении такой шины необ
ходимости в срочной замене колеса нет.

О движении на спущенной шине см. в под
главе „Сообщение о повреждении шины“
на странице 86.

Шины, допускающие движение в аварийном
режиме, можно узнать по круглому значку
с надписью RSC на боковине, см. стра
ницу 199.

При замене шин или переходе с летних
шин на зимние и наоборот устанавливайте
на автомобиле только шины Runflat, так как
на этой модели запасное колесо не пред
усмотрено. По данному вопросу Вас охотно
проконсультируют на СТОА BMW. См. также
„Новые колеса и шины“ на странице 199.

Подходящий инструмент для
замены колес можно приобрести

на СТОА BMW.

<

Опоры для домкрата

Опоры для домкрата находятся в указанных
местах.

Компактное колесо*

Меры безопасности в случае повреж
дения шины и замены колеса: припар

куйте автомобиль на твердой поверхности

Замена деталей

212

как можно дальше от транспортного потока.
Включите аварийную световую сигнализа
цию. Включите парковочный тормоз и поло
жение P у КПП.
Попросите всех пассажиров выйти и отве
дите их за пределы опасной зоны (например
за ограждение магистрали).
Если необходимо, установите на соответ
ствующем расстоянии знак аварийной
остановки

*

или проблесковый фонарь

*

.

Соблюдайте правила страны пребывания.
Замену колеса производите только на ров
ной, твердой и нескользкой поверхности.
На мягком или скользком основании (снег,
лед, керамическая плитка и т. д.) автомобиль
или домкрат может увести в сторону.
Устанавливайте домкрат на твердом осно
вании.
Ничего не подкладывайте под домкрат,
так как недостаточная высота ограничивает
его грузоподъемность.
Когда автомобиль поднят, не ложитесь
под него и не запускайте двигатель.
Это опасно для жизни!

<

Необходимый инструмент

Чтобы инструмент не стучал при езде,
правильно укладывайте и фиксируйте его
на прежнем месте после каждого исполь
зования.

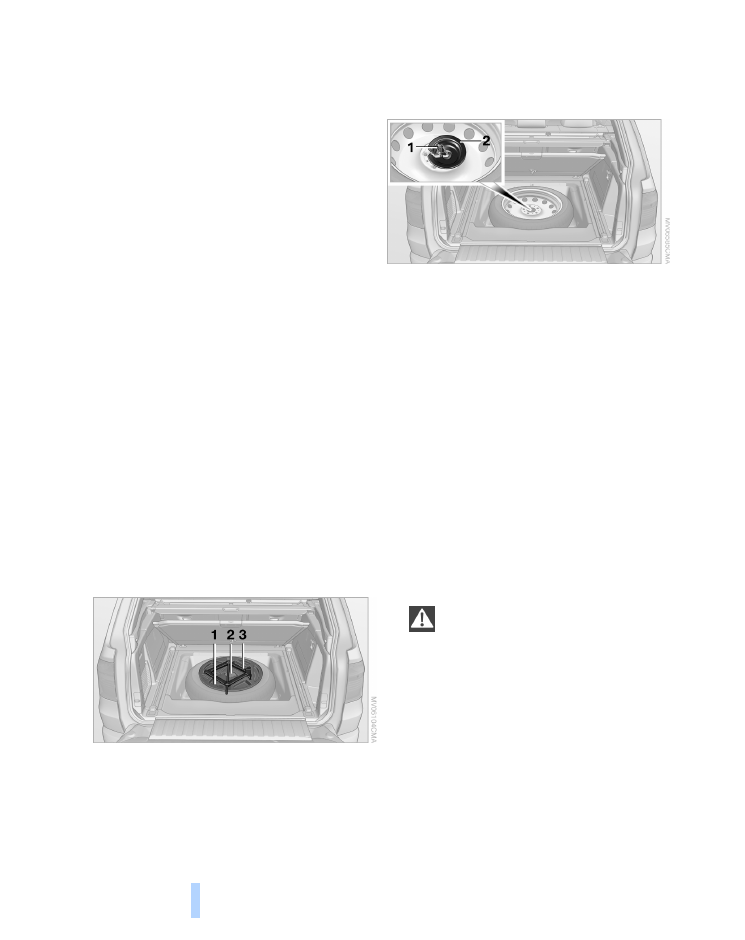

Инструменты находятся в креплении
под крышкой пола багажника.

1

Баллонный ключ

*

2

Кривошипная рукоятка

*

3

Домкрат

*

Извлечение компактного колеса

Компактное колесо находится в багажнике
под крышкой пола.

1.

Выньте ложемент с инструментами.

2.

Отверните барашковую гайку 1.

3.

Снимите шайбу 2, сдвинув ее в сторону.

4.

Выньте колесо.

Подготовка к замене колеса

1.

Соблюдайте приведенные выше правила
техники безопасности.

2.

Ослабьте колесные болты на полоборота.
О секретном колесном болте

*

см. на стра

нице 214.

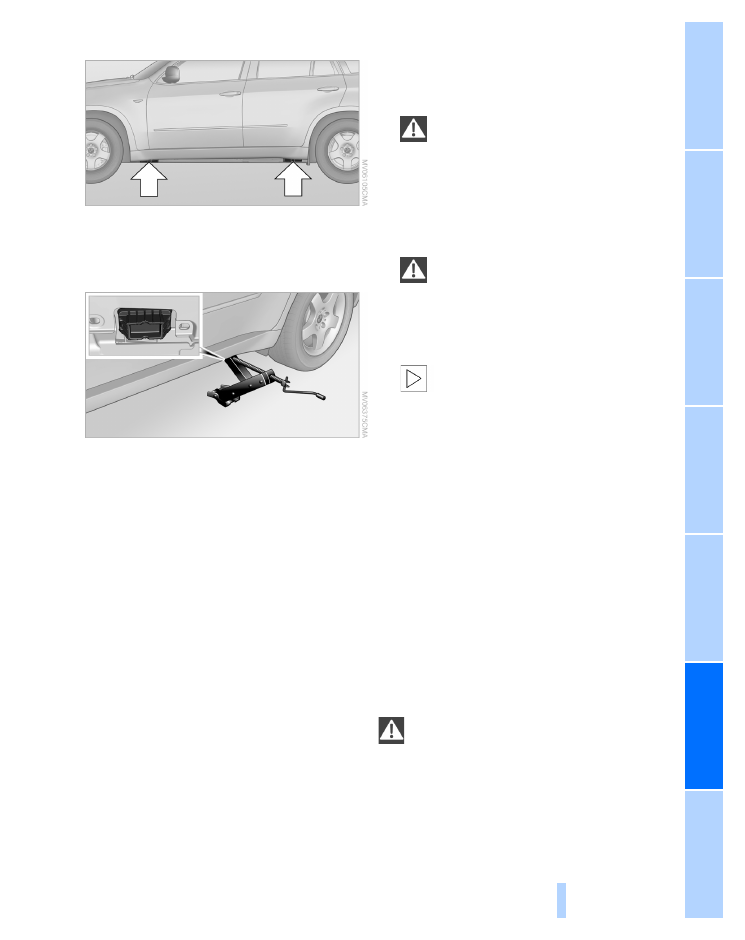

Приподнимание автомобиля

1.

Подведите домкрат под ближайшую
к колесу опору. Основание домкрата
должно располагаться прямо под опорой
и упираться в землю всей своей поверх
ностью.

Используйте домкрат только
для замены колес. Во избежание

материального ущерба и травм никогда
не пытайтесь поднимать с его помощью
автомобили других марок и какие бы то
ни было грузы.

<

 213

Развлекатель

ные

си

стемы

Обзор

Уп

р

а

вле

н

и

е

Полез

н

о зн

ать

Сист

ема

на

вигации

Мо

би

л

ь

н

о

ст

ь

Хара

ктеристики

2.

Вращая кривошипную рукоятку, заве
дите консоль домкрата в прямоугольное
отверстие опоры, см. выноску на иллю
страции.

3.

Вращая рукоятку, поднимите автомобиль
настолько, чтобы колесо оторвалось
от земли.

Установка колеса

1.

Выверните колесные болты и снимите
колесо.

2.

Очистите от грязи ступицу колеса
и колесные болты.

3.

Установите колесо (обычное запасное
или компактное) и вверните, по крайней
мере, два противолежащих болта.
При установке легкосплавных дисков
не фирмы BMW воспользуйтесь входя
щими в их комплектацию колесными
болтами.

4.

Вверните остальные болты и как следует
подтяните все болты в перекрестном
порядке.

5.

Опустите автомобиль и уберите домкрат.

После установки

1.

Затяните все колесные болты в пере
крестном порядке.

В целях безопасности при первой же
возможности обратитесь на СТОА

для проверки затяжки колесных болтов
тарированным динамометрическим
ключом. Момент затяжки составляет
140 Н*м.

<

2.

Поврежденное колесо положите
в багажник.

Штатное колесо не помещается
в нишу, предусмотренную для

компактного запасного колеса.

<

3.

При первой же возможности проверьте
давление воздуха в шине и доведите его
до нормы.

Чтобы защитить ниппель от грязи,
наверните на него колпачок.

Загрязненный ниппель часто становится
причиной постепенной утечки воздуха.

<

4.

Инициализируйте индикатор повреж
дения шин, см. страницу 86.

5.

В кратчайшие сроки замените повреж
денную шину и отбалансируйте колесо.

Движение на компактном запасном
колесе

Двигайтесь без резких маневров и не превы
шайте скорость 80 км/ч.

Ходовые качества автомобиля могут претер
петь изменения: он хуже „держит дорогу“
при торможении, увеличивается тормозной
путь, изменяется собственная поворачивае
мость в критических условиях. Еще отчетли
вее эти изменения проявляются в сочетании
с зимними шинами.

На автомобиле разрешается устанав
ливать только одно компактное колесо.

Не пользуйтесь компактным колесом долго.
Постарайтесь как можно скорее перейти
на нормальное колесо.

<

Замена деталей

214

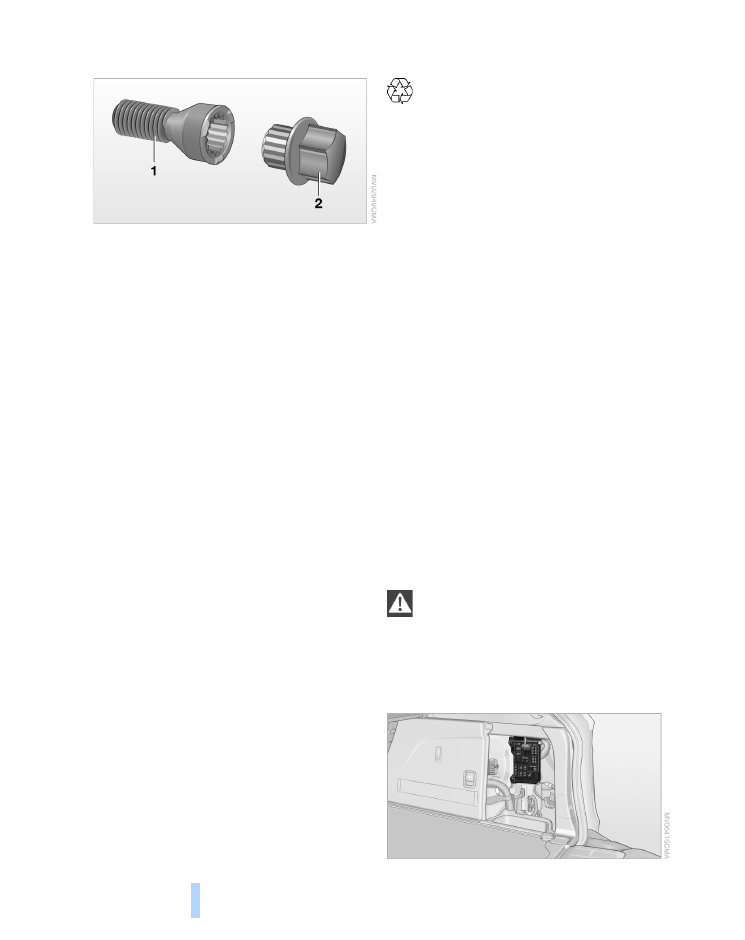

Секретный колесный болт*

1

Секретный колесный болт

2

Переходник (в гнезде под полом багаж
ного отсека)

Снятие

1.

Вставьте в колесный болт переходник 2.

2.

Выверните колесный болт 1.

Завернув болт, выньте из него переходник.

На торце переходника выбит его номер.
Перепишите для себя номер переходника
на случай его утраты.

Аккумулятор

Техническое обслуживание

Аккумулятор не требует технического обслу
живания, то есть количества залитого в акку
мулятор электролита должно хватить на весь
срок его службы (при умеренных климати
ческих условиях). По всем вопросам,
касающимся аккумулятора, обращайтесь
на СТОА BMW.

Заряд аккумулятора

Аккумулятор следует заряжать только
при выключенном двигателе через клеммы
в моторном отсеке. О клеммах см. в разделе
„Пуск двигателя от внешнего источника
питания“ на странице 217.

Утилизация

Отработавший аккумулятор сдайте
на специальный приемный пункт или

СТОА BMW. Заправленные аккумуляторы
транспортируются и хранятся в вертикаль
ном положении. При транспортировке необ
ходимо принять меры против опрокидывания
аккумулятора.

<

После перерыва в электроснабжении

После перерыва в электроснабжении
необходимо инициализировать часть
оборудования автомобиля и восстановить
индивидуальные настройки:

>

Память положения сидений, зеркал
и рулевого колеса
Положения необходимо снова запро
граммировать, см. страницу 41.

>

Время и дата
Установите правильные значения,
см. страницы 75, 76.

>

Радиоприемник
Необходимо снова запрограммировать
радиостанции, см. страницу 166.

>

Система навигации
Необходимо дождаться готовности
системы к работе, см. страницу 156.

Предохранители

Ни в коем случае не заменяйте
перегоревшие предохранители

„жучками“, предохранителями другого цвета
или предохранителями, рассчитанными
на другую силу тока. Повышенная нагрузка
на электропроводку может привести
к пожару в автомобиле.

<
