BMW 3 (E46). Manual - part 305

cautions given at the front of this
manual on page viii.

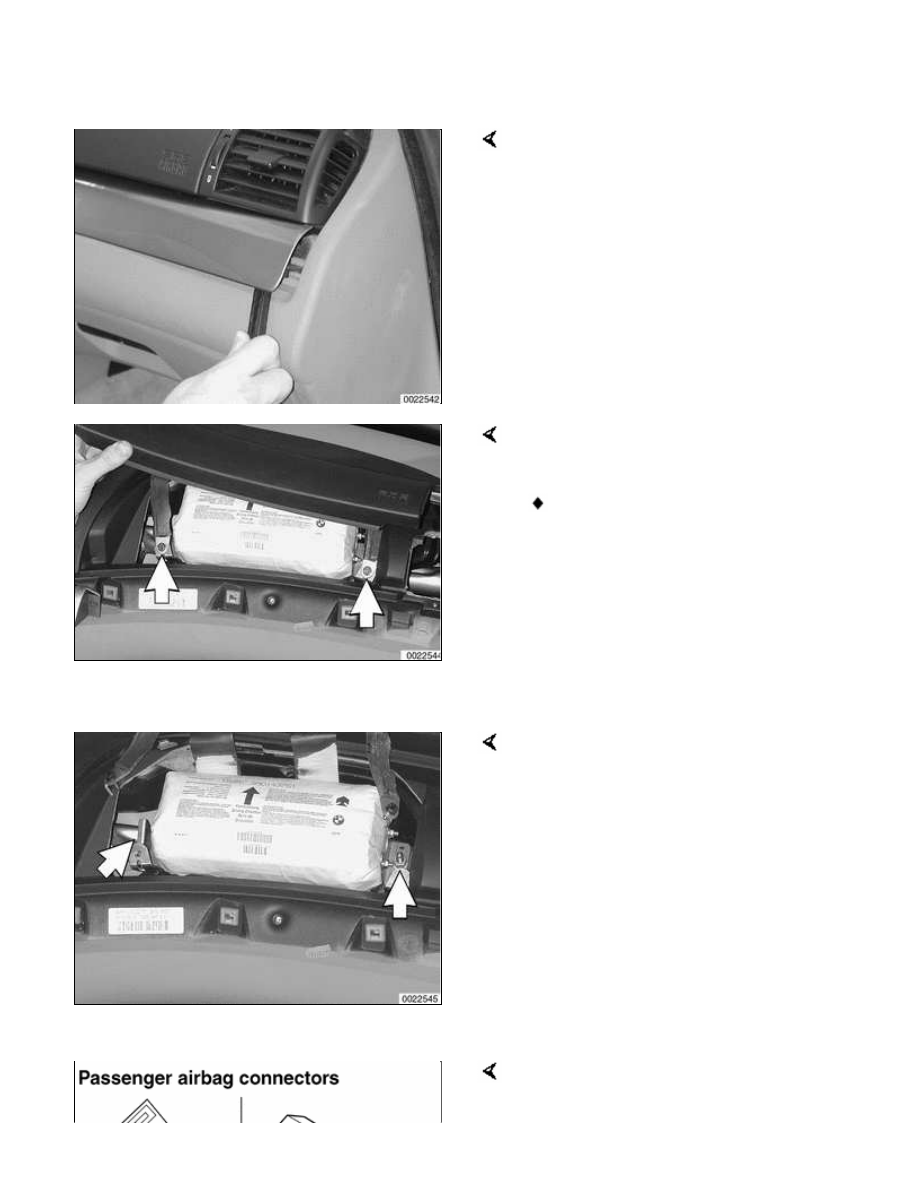

Pry gently at right dashboard trim to
remove.

CAUTION!

To avoid marring interior trim, work
with a plastic prying tool.

 -

Remove right dashboard fresh air
outlet mounting screws and pull
outlet out of dash.

Lift cover from top of passenger side
airbag on dashboard.

Remove cover strap retaining bolts
(arrows) to detach cover
completely from dashboard.

CAUTION!

The plastic retainer at the right end
of the cover may snap during
removal. Be sure to have extra
retainers on hand for reassembly

Remove airbag mounting bolts
(arrows).

 -

Lift airbag and disconnect
electrical harness connector.
Remove airbag.

WARNING!

Store the removed airbag unit with
the soft pad facing up. If stored
facing down, accidental deployment
could propel it violently into the air,
causing injury.

Early E46 cars (through production
date 9/1999) were equipped with a

single stage airbag, identified by
having only one wire loom in the
harness connector. Later production
two stage airbags are supplied by two
wire looms in the connector plug. The
two kinds of airbags are NOT
interchangeable.

 -

Installation is reverse of removal.
Make sure wiring harness is not
pinched when installing airbag
unit in dashboard.

Tightening torques

Airbag cover strap
to dashboard (M6)

9 Nm (7 ft-lb)

Passenger air bag
to dashboard (M8)

22 Nm (16 ft-lb)





Door mounted side-impact
airbag, removing and installing

 -

Disconnect negative (-) cable from
battery and cover negative
terminal with insulating material.

CAUTION!

Prior to disconnecting the battery,
read the battery disconnection
cautions given at the front of this
manual on page viii.

 -

Remove inside door panel as
described in



411 Doors

.

Front door airbag:

Remove airbag mounting bolts
(arrows).

Turn over airbag unit and cut off
electrical harness wire tie.

Detach harness connector.

CAUTION!

When removing and installing the
airbag unit, pay attention to the
routing of the electrical harness to
avoid kinks or breaks in the wire.

 -

Rear door airbag:

Detach electrical harness
connector.

Remove mounting bolts and
remove airbag from door.

 -

Installation is reverse of removal.

Route electrical harnesses as they
were before.

Use new wire ties as necessary.

Use new self-locking mounting
bolts.

Tightening torque

Side-impact airbag
to door

8.5 Nm (75

in-lb)





Head protection airbag (HPS)
components

Replacement of a head protection
airbag (HPS) is an extensive operation.
Replacement includes removal of the
following components:

Complete dashboard

Complete headliner

Windshield pillar (A-pillar) trim

Door pillar (B-pillar) trim

 -

Before starting work on the HPS
airbag, disconnect negative (-)
cable from battery and cover
negative terminal with insulating
material.

CAUTION!

Prior to disconnecting the battery,
read the battery disconnection
cautions given at the front of this
manual on page viii.

Tightening torque

HPS airbag to body

11 Nm (8 ft-lb)

HPS airbag
mounting bracket to
A or B-pillar

2.5 Nm (22

in-lb)

HPS gas generator
to dashboard
reinforcement M6
self-tapping screw

4 Nm (35 in-lb)







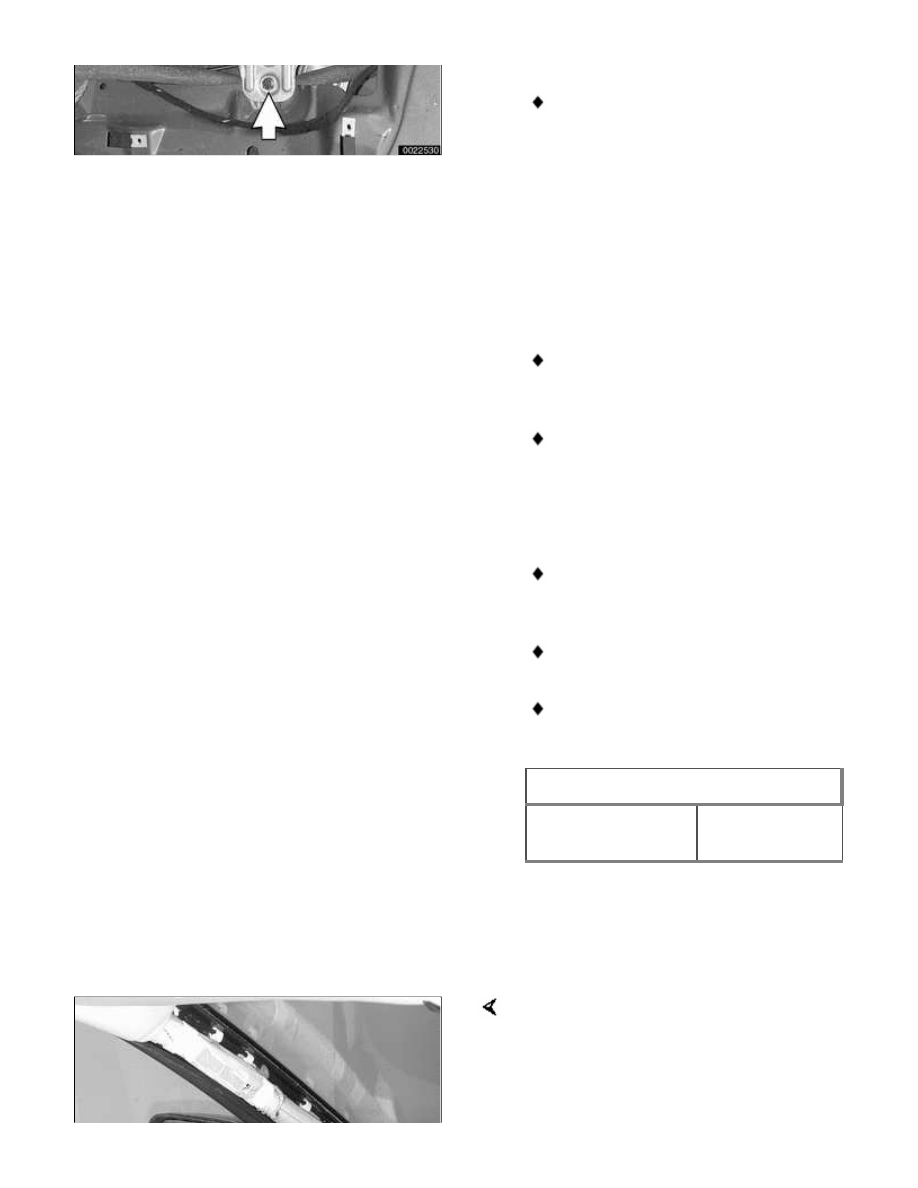

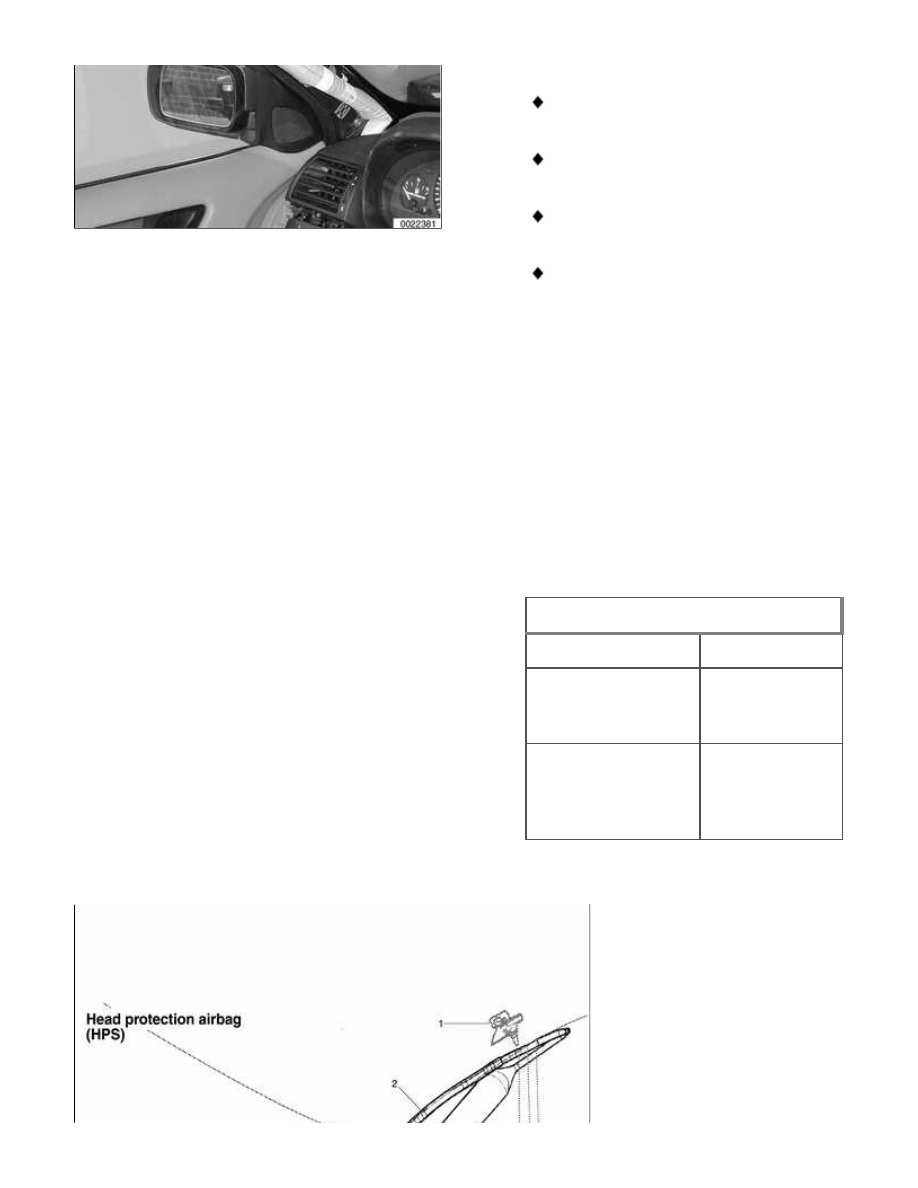

Head protection airbag
(HPS)

1

-

B-pillar
deflection plate

2

-

Head protection
airbag
