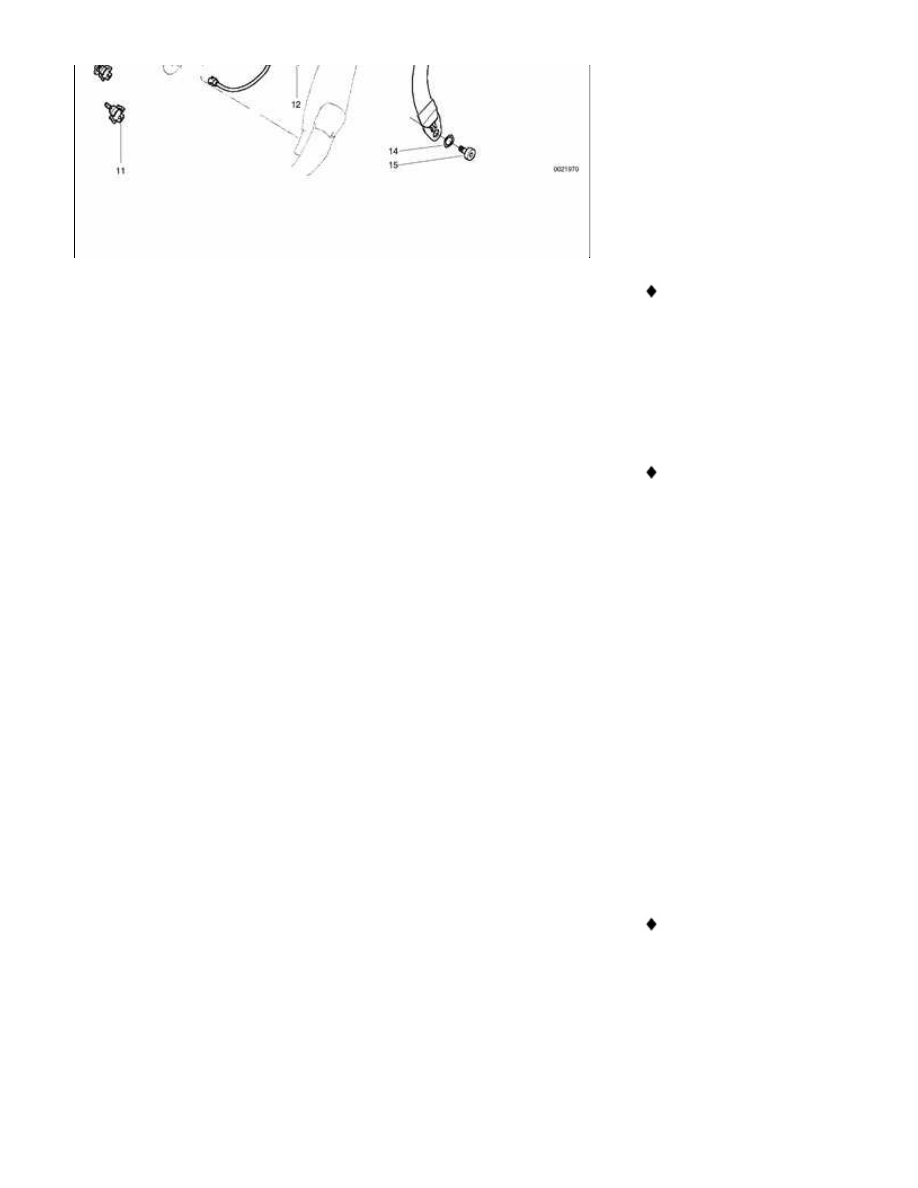

4

-

Front seat
backrest

5

-

Support

6

-

SGS belt reel
mounting nut
M10

tighten to 39 Nm (29
ft-lb)

7

-

SGS inertia reel
assembly

8

-

Torx bolt M6

tighten to 4.5 Nm
(40 in-lb)

9

-

Seat belt guide
cover, front

10

-

Seat belt guide
cover, rear

11

-

Connector

12

-

Clip

13

-

Seat belt button

14

-

Bushing

15

-

Bolt M10 (self-
locking, always
replace)

tighten to 45 Nm (33
ft-lb)





720-3





Rear Seat Belt Assembly





Rear seat belts (Sedan or
Coupe models)

 -

Remove rear parcel shelf to
access shoulder belt assembly
mounting bolts.

 -

Remove rear seat cushion to
access rear seat belt lock
mounting bolts. See



520 Seats

.

 -

The accompanying illustration
provides information on rear seat
belt component locations and
fastener torques.

 -

When installing seat belt lock
straps:

Install right lock strap (which is
shorter) underneath middle lock
strap.

Install left lock strap underneath
middle lap belt strap.

Metal strap ends must rest against
stop on floor underneath seat.

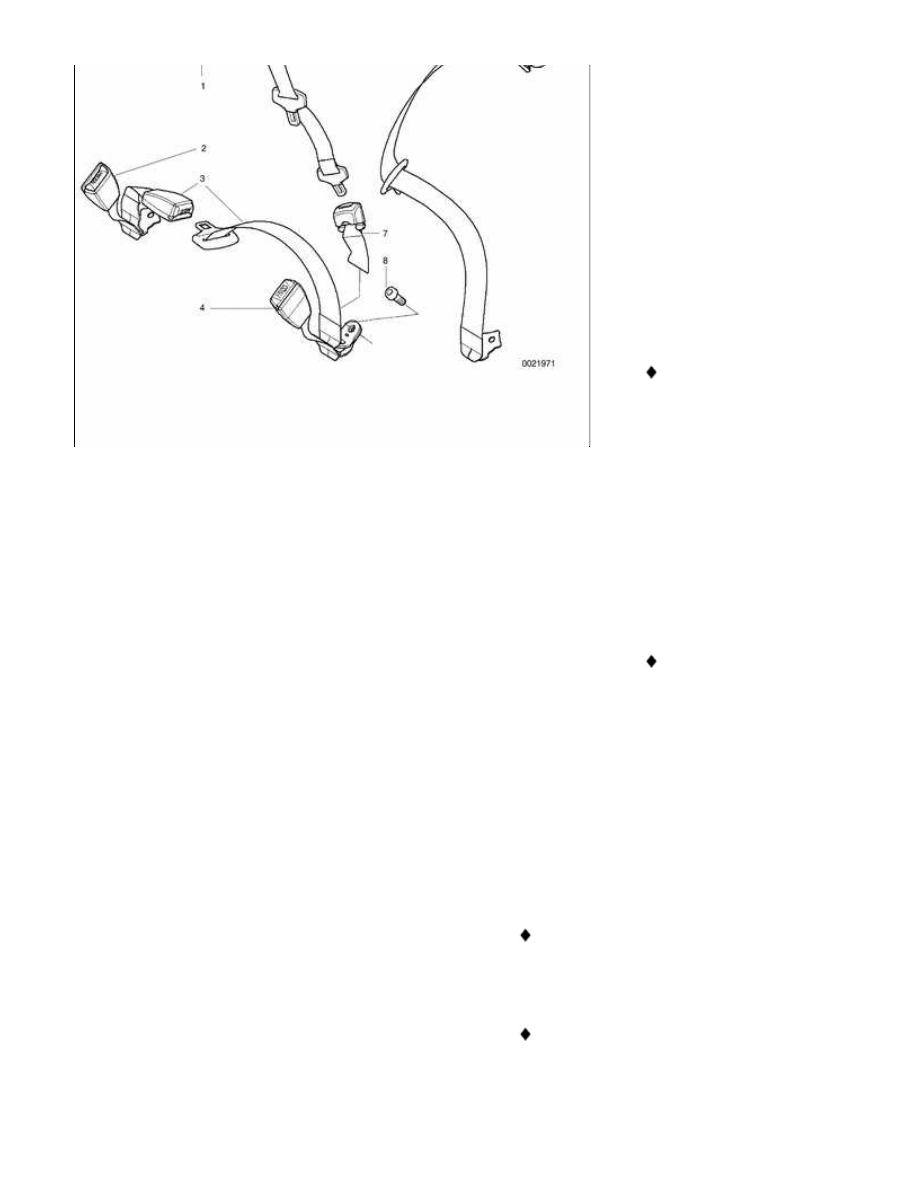

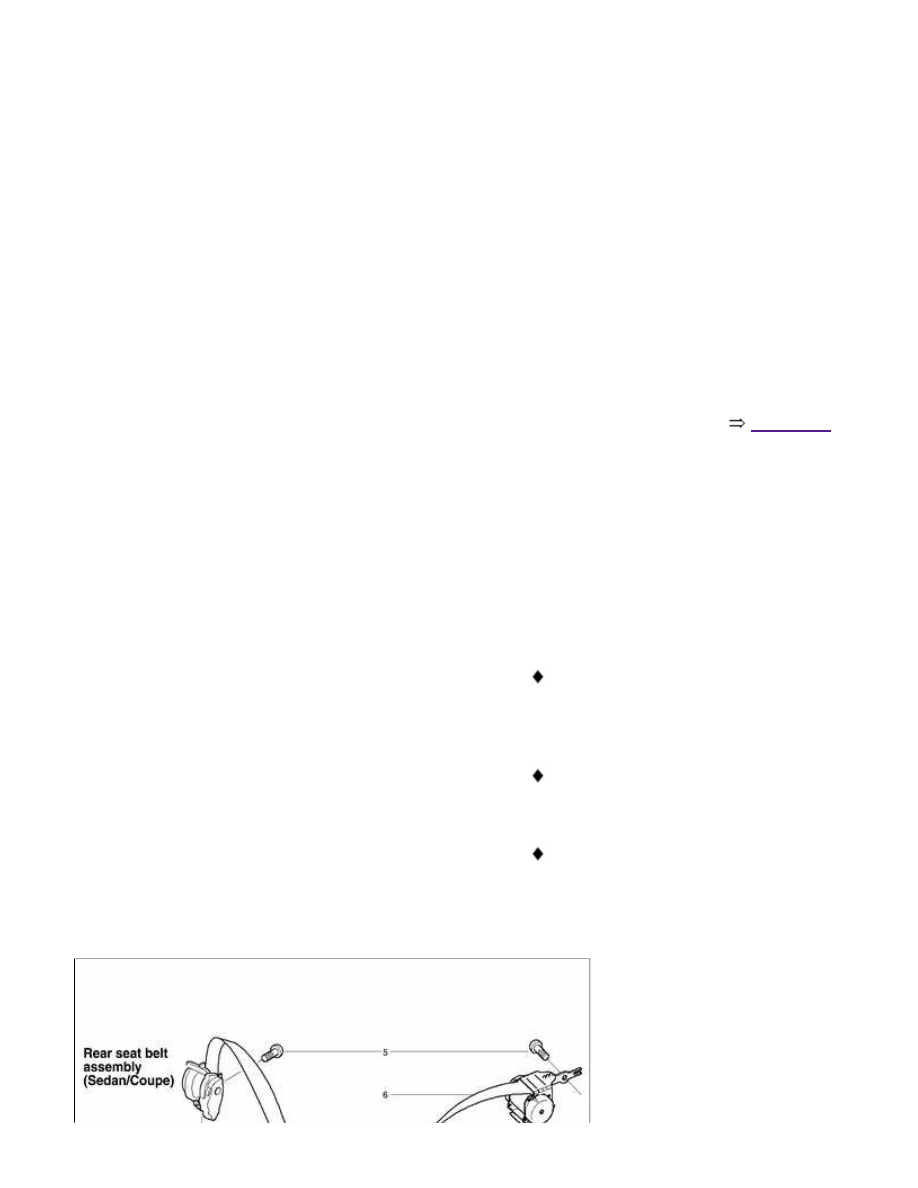

Rear seat belt assembly
(Sedan/Coupe)

1

-

Center shoulder
belt reel
assembly (if

equipped)

2

-

Right shoulder
belt lock

3

-

Lap-belt
assembly

4

-

Left shoulder
belt lock

5

-

Bolt M10

tighten to 31 Nm (23
ft-lb)

6

-

Left shoulder
belt reel
assembly

7

-

Center shoulder
belt lock (if
equipped)

8

-

Bolt M12

tighten to 31 Nm (23
ft-lb)









Rear seat belts (Sport Wagon
models)

 -

Center shoulder belt:

Remove shoulder belt guide trim at
top of seat backrest. Feed belt out
through slot in trim.

Working in cargo compartment,
partially remove backrest cover to
access shoulder belt reel.

Remove shoulder belt reel
mounting bolt inside backrest.

Note:

Remove bowden cable from backrest

brackets and unhook from backrest

release latch. Center seat belt reel can

be then be removed.

 -

Outboard shoulder belt:

Remove roof-pillar (C-pillar) trim.

Remove center shoulder belt.

 -

Lift up rear seat cushion(s) to
access rear seat belt lock mounting
bolt(s).

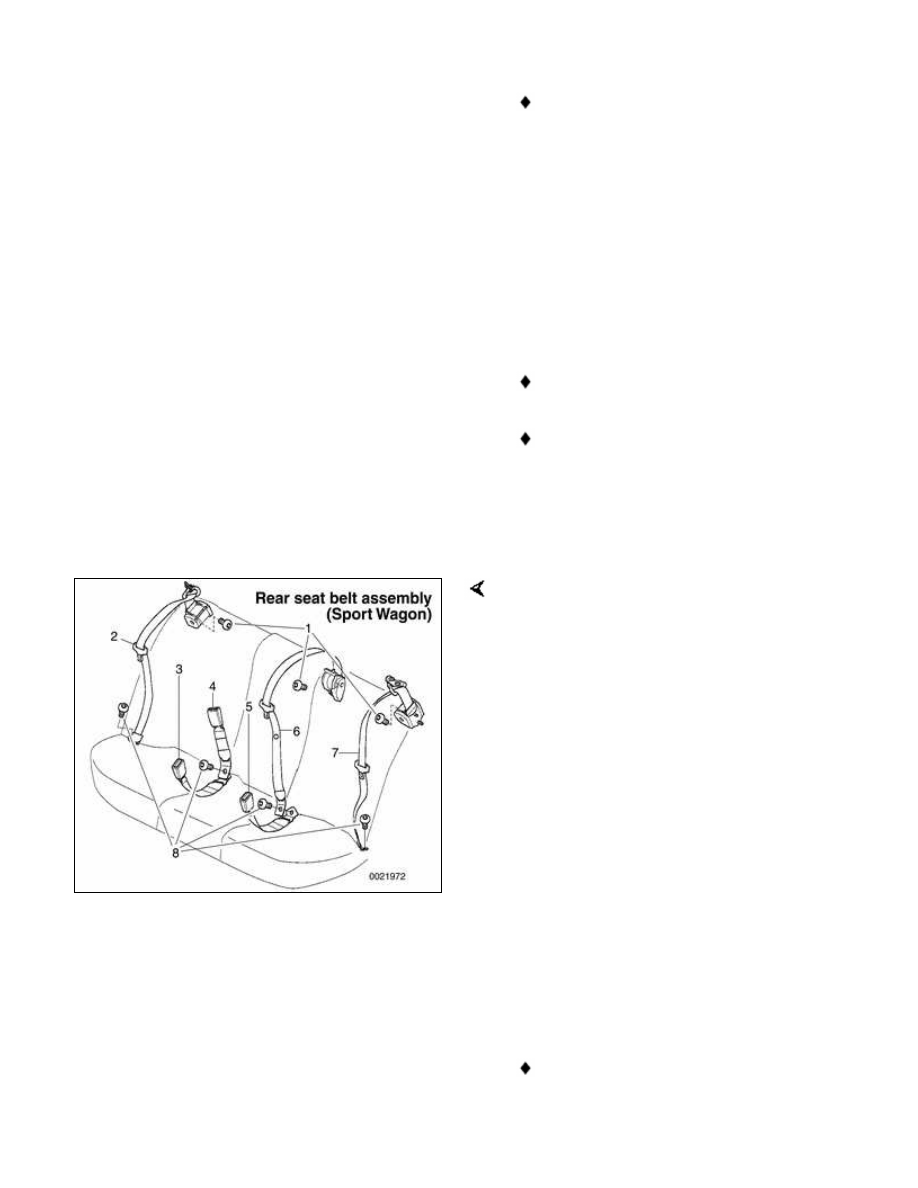

The accompanying illustration provides
information on rear seat belt component
locations and fastener torques.

1 - Bolt M10 -tighten to 31 Nm (23 ft-lb)

2 - Right shoulder belt reel assembly.

3 - Center belt lock

4 - Right belt lock

5 - Left belt lock

6 - Center shoulder belt reel assembly

7 - Left shoulder belt reel assembly

8 - Bolt M12 -tighten to 31 Nm (23 ft-lb)

 -

When installing seat belt lock
straps:

Install right belt lock strap (which is
shorter) underneath center belt lock
