Heating and A/C
Controls

The IHKA control module is integrated
with the control panel in the center
console below the radio. There is a
built-in interior temperature sensor and
fan.

Models with GPS navigation are
equipped with a center console-
mounted On-Board Monitor. This
combines sound system control
functions, GPS monitoring and
heating/A/C control functions.





IHKA control panel, removing

If BMW special tools 64 1 010 are
available, slide them between IHKA
control panel front bezel and
dashboard, then pull panel out.
Otherwise, use the following
procedure.

Remove utility compartment below
IHKA control panel:

Open compartment door.

Push upward in center of
compartment to release locking
tabs (arrows).

Pull out compartment.

 -

Shifter bezel: Lift up by prying
gently.

 -

Shifter boot: Unclip bottom of boot
from shifter trim (window switch
carrier) by pushing forward. Pull
boot up around shifter, but do not

remove.

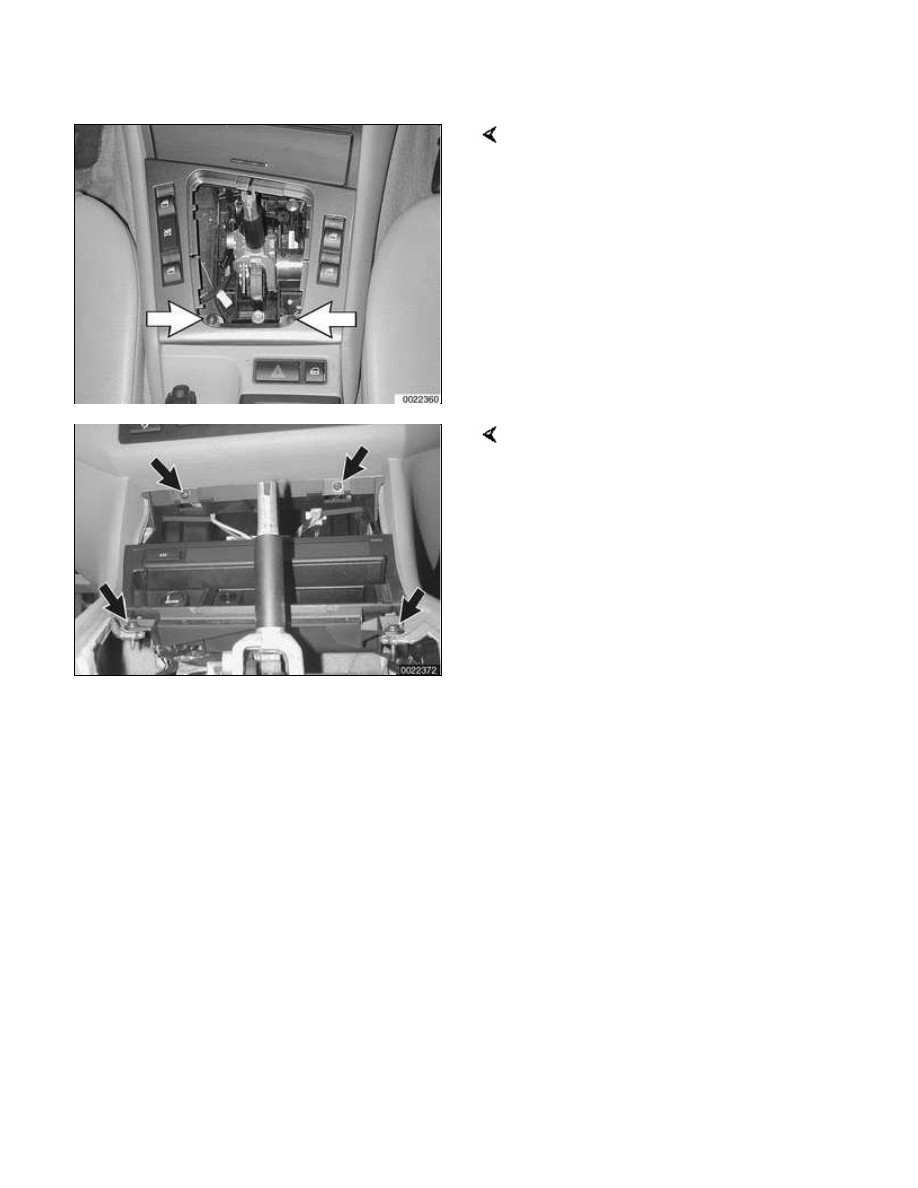

Remove screws (arrows) at rear of
shifter trim (window switch carrier). Lift
trim at back to unhook from front.

Remove screws (arrows) at front and
rear of ashtray carrier. Lift up ashtray
carrier.

 -

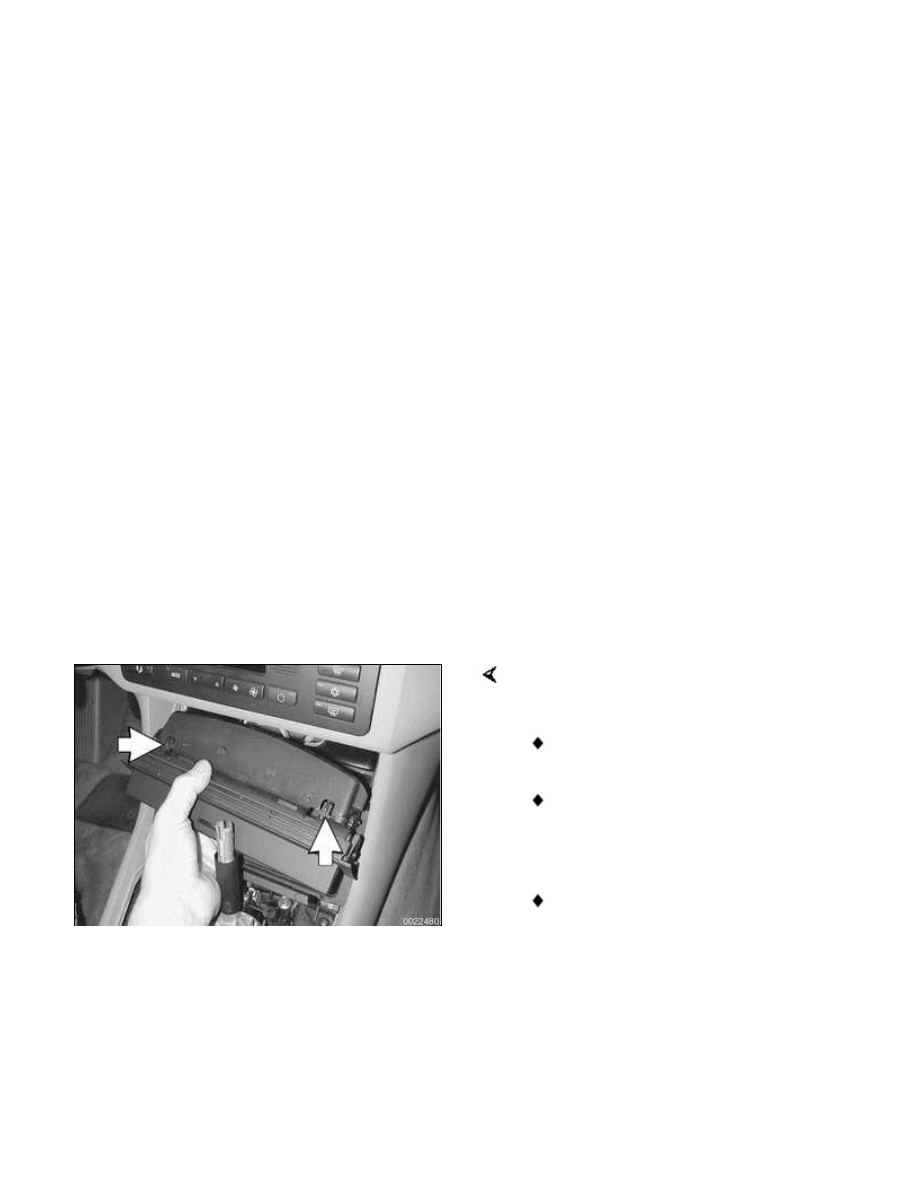

Reach up through opening and
push IHKA control module and
panel out.

 -

Detach electrical harness
connectors.

 -

Disassemble panel from module
using an anti-static mat as a
working surface.

CAUTION!

Do not touch circuit boards with bare
fingers.

 -

Installation is reverse of removal.





On-Board Monitor, removing

 -

Remove dashboard center vent as
described earlier.

 -

Pull off menu button on face of
monitor. Reach through apertures
with screwdriver to twist catches.
This releases monitor from
console.

 -

Pull out monitor and detach
electrical harness connectors in
back.





Heater core temperature
sensor, removing and installing

 -

Remove IHKA control panel or
On-Board Monitor as described
earlier.

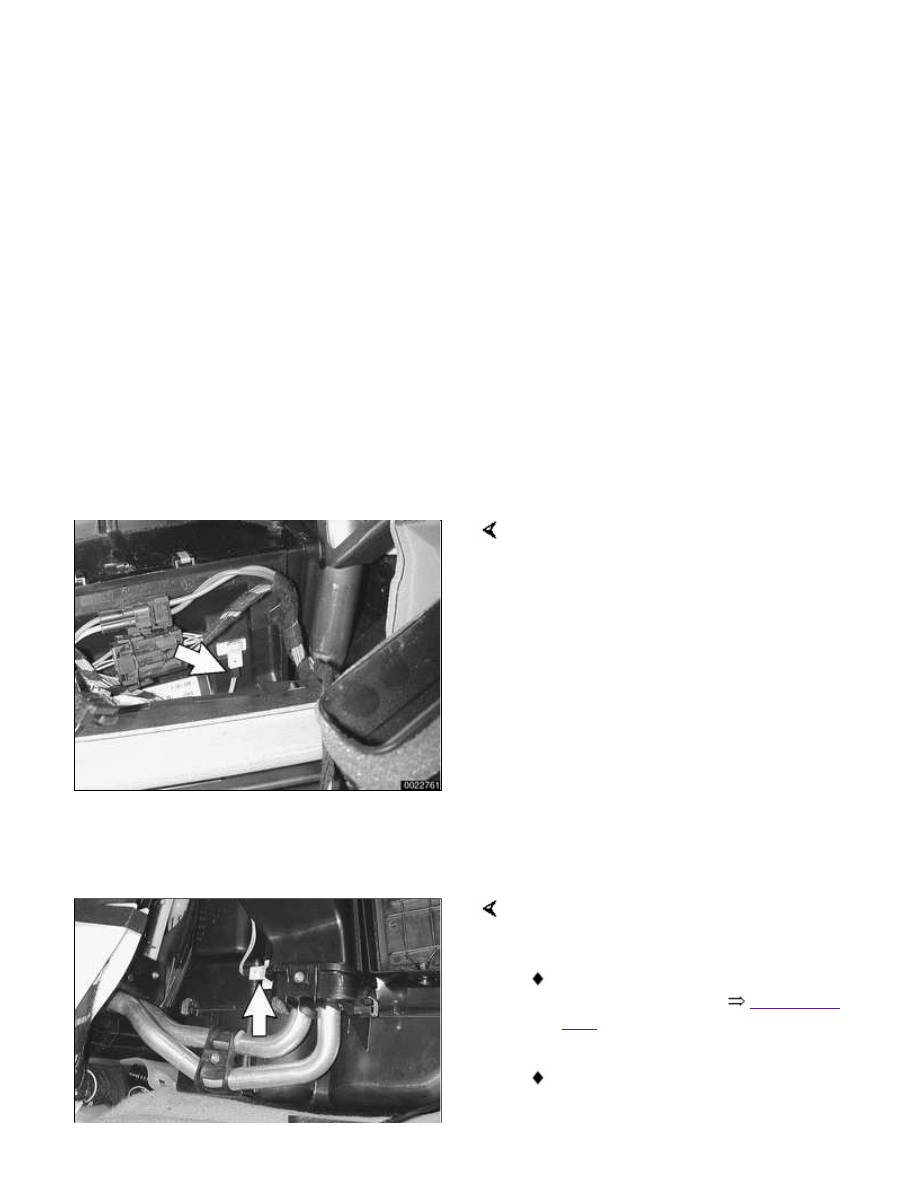

Reach through dashboard opening and
detach heater core temperature sensor
electrical harness connector (arrow).

 -

Pull sensor out of IHKA housing.

 -

Installation is reverse of removal.





Evaporator temperature sensor

To gain access to evaporator
temperature sensor (arrow):

Remove left footwell trim panel
(above pedals). See



513 Interior

Trim

.

Sensor is installed in left side of
IHKA housing above coolant

pipes.
