a clean cloth dampened with rubbing
alcohol.

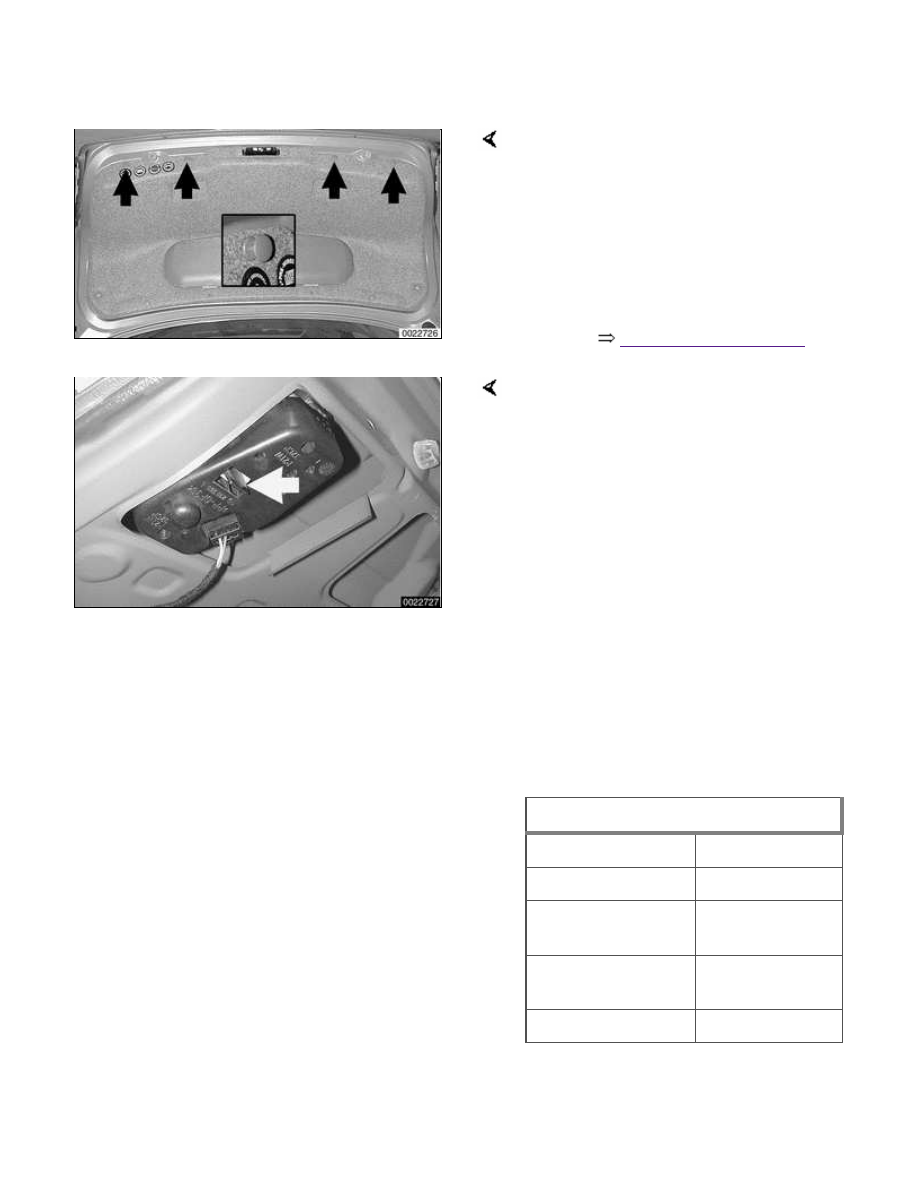

To access trunk lid taillight bulbs:
Partially remove trunk lid trim panel by
removing plastic expansion rivets
(arrows). Expansion rivets are released
by prying upper portion out (inset),
then pulling off trunk lid.

 -

To access tailgate taillight bulbs:
Remove tailgate inside trim panel.
See



412 Trunk Lid, Tailgate

.

Unlatch bulb carrier retainer (arrow),
then pull carrier off.

 -

Detach electrical harness
connector.

 -

Replace bulb(s) as necessary.

CAUTION!

Do not touch bulb with your bare
hands. If necessary wipe bulb using
a clean cloth dampened with rubbing
alcohol.

 -

Installation of either bulb carrier is
reverse of removal.

Taillight applications

Backup light bulb

12V 21W

Brake light bulb

12V 21W

Brake light/taillight
bulb

12V 21/4W

Rear foglight
(European only)

12V 21W

Turn signal bulb

12 V 21W





Center brake light

The center brake light in all models is
an LED unit. There are no replaceable
bulbs.

Sedan or Coupe: Working from rear
seat in passenger compartment, gently
pull off trim cover over third brake light
(at top of rear glass).

Detach electrical harness
connector (A).

Remove retaining clips (B) on
either side and remove assembly.

 -

Convertible: Remove inner trunk
lid trim adjacent to license plate
light assembly.

Detach electrical harness
connector

Push center brake light out.

Sport Wagon: Open rear window.

Carefully detach rear window
hinge cover.

Remove rear spoiler mounting
bolts (arrows).

Detach electrical harness
connector and rear washer hose
from spoiler.

Remove mounting screws and
remove third brake light assembly
from spoiler.

When installing, be sure electrical
harness and rear window washer

hose are not damaged or kinked.

Note:

Replace sealing plastic and grommets
as necessary during reassembly.

TIghtening torque

Rear spoiler to
rear glass

6 Nm (4 ft-lb)





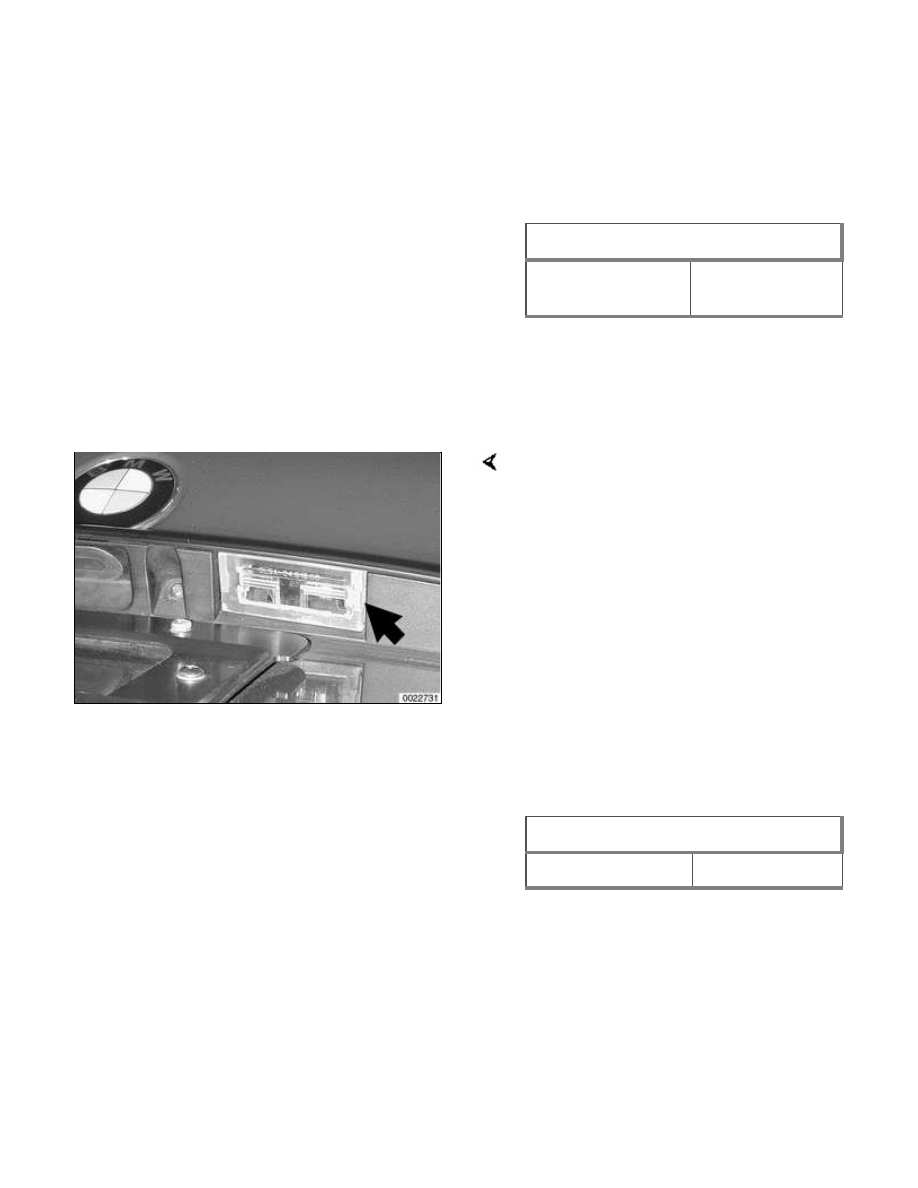

License plate light, removing
and installing

Using a flat tipped screw driver, pry
gently on right side of license plate
light assembly (arrow). Lift off lens.

CAUTION!

To avoid marring trim, wrap the
screwdriver tip with tape.

 -

Remove bulb.

Note:

Inspect bulb contact springs for damage
and corrosion. Replace socket
assembly if necessary.

License plate light application

License plate bulb

12V 5W

 -

Installation is reverse of removal.

630-6





Interior Lights

The ZKE V general module (GM V)
controls the interior lighting
automatically using input from several
monitors. The lighting can also be
manually controlled.

Each door lock actuator contains a hall
effect sensor for the purpose of
monitoring door open/closed status.
The hall effect sensor is located
directly behind the rotary latch plate
encased in the lock actuator. The
sensor is activated by the rotary latch
plate position.

Door closed: Rotary latch plate in
latched position. Current flow
through hall sensor <5 mA.

Door open: Rotary latch plate in
open position. Current flow
through hall sensor >12 mA.

A change in current flow informs the
GM V when a door is opened or closed.

The overhead front seat interior/map
light unit contains a single main interior
light. The light is controlled by the GM
V automatically or by momentarily
pressing the interior light switch
located on the light assembly. The
switch provides a momentary ground
signal that the GM V recognizes as a
request to either turn the light on (if off)
or turn the light off (if on).

If the switch is held for more than 3
seconds, the GM V interprets the
continuous ground signal as a request
to turn the interior light circuit off
(workshop mode). Workshop mode is
stored in memory: Even if the GM V is
removed from the power supply and
reconnected, the lights do not come
