BMW 3 (E46). Manual - part 256

4 - Ground X498

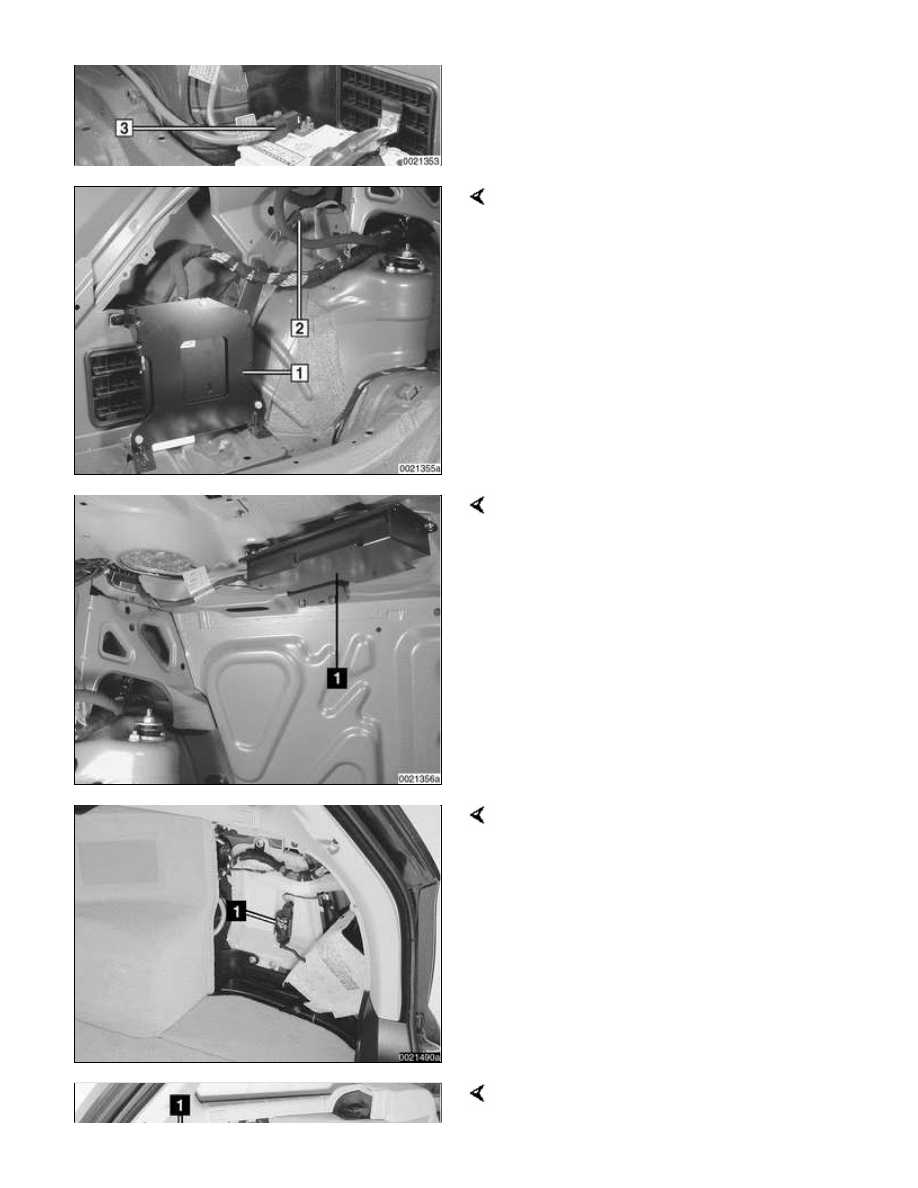

Fig. 54 Left side trunk

1 - Sound system amplifier

2 - Ground X13016

Fig. 55 Trunk, below parcel shelf

1 - Telephone transceiver

Fig. 56 Right cargo area, behind trim
panel (Sport Wagon)

1 - Rear window washer pump

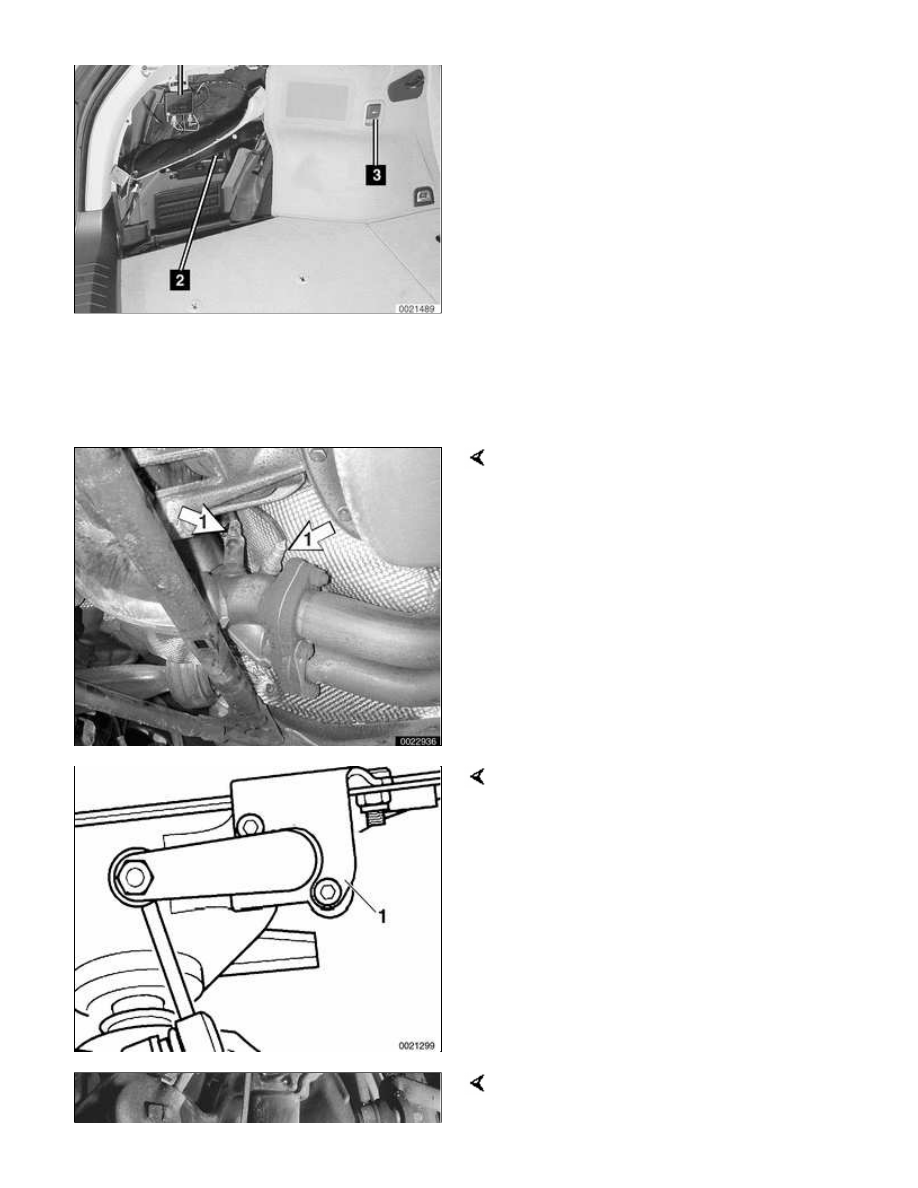

Fig. 57 Left cargo area (Sport Wagon)

1 - Antenna diversity amplifier

2 - Sound system components

3 - Power socket, 12 volt





Electrical components
underneath car

Fig. 58 Underneath right side of engine,
at lower end of front exhaust pipes

1 - Post-catalyst oxygen sensors

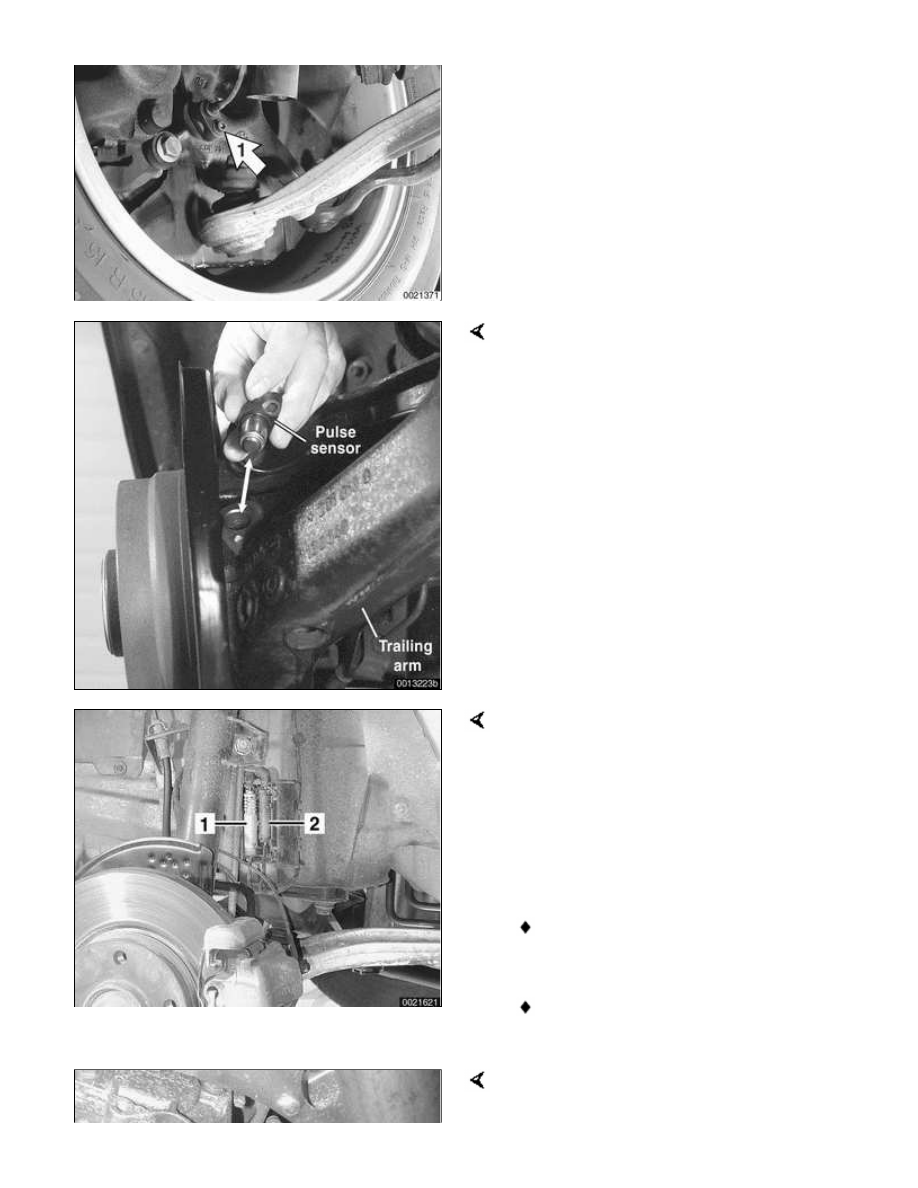

Fig. 59 At front subframe, right side

1 - Front ride level sensor

Fig. 60 Right front steering arm (rear
wheel drive model shown)

1 - ABS wheel speed sensor, front

Note:

Left front wheel speed sensor is similar.

Fig. 61 Right rear wheel bearing housing
(1999 rear wheel drive model shown)

ABS wheel speed sensor, rear

Note:

Left rear wheel speed sensor is similar.

Fig. 62 In left front wheel housing

1 - ABS wheel speed sensor connector

(2-pin grey)

2 - Brake pad wear sensor connector

(2-pin black)

Note:

Right rear wheel speed sensor
connector is similar.

The right front and left rear brake
pads lack the wear sensor.

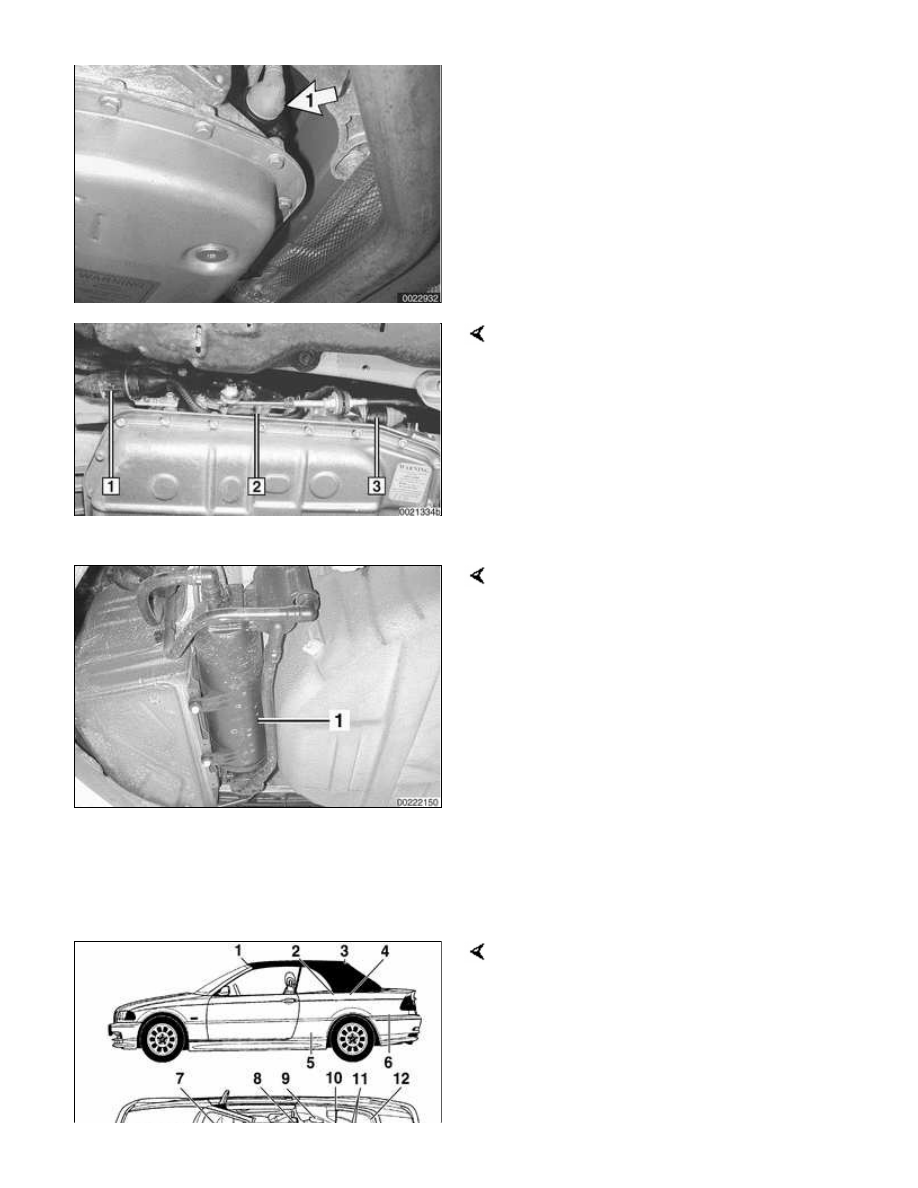

Fig. 63 Rear of automatic transmission
(GM)

1 - Transmission control (AGS)

connector

Fig. 64 Left side of automatic
transmission (ZF)

1 - Transmission range switch/back-up

light switch harness connector

2 - Transmission range switch/back-up

light switch

3 - Transmission control (AGS) harness

connector

Fig. 65 Underneath trunk

1 - LDP/DMTL fuel tank diagnosis

pump





Convertible top electrical
components

Fig. 66 Convertible

1 - Visor latch hall sensors

2 - Solenoid valves

3 - Tension bow hall sensor

4 - Main pillar hall sensor
