(31 in-lb)

16

-

Emergency
operation crank
handle

17

-

Hex bolt with
washer

18

-

Torx bolt M4









Sunroof panel, removing and
installing

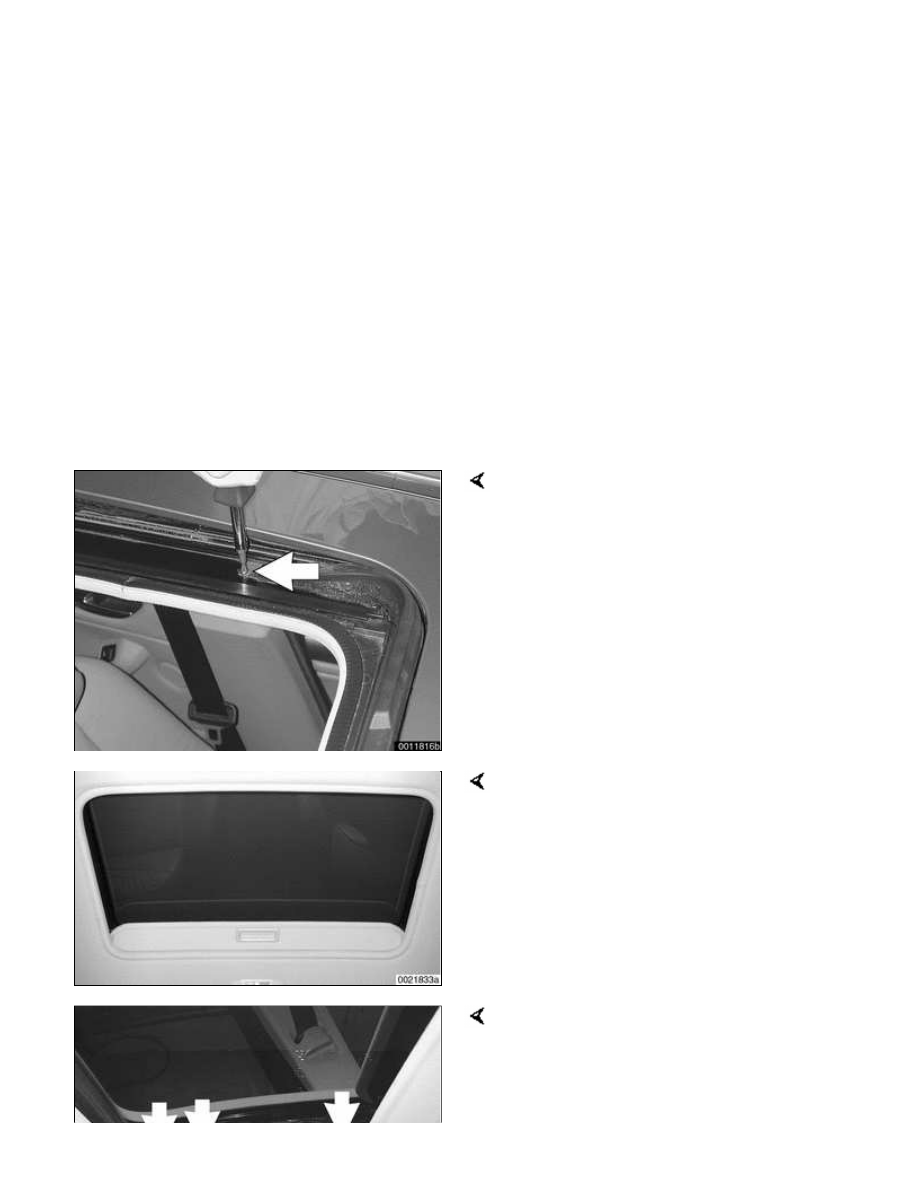

To remove sunroof panel, open sunroof
and remove wind blocker by removing
Torx screw (arrow) on each side.

Close sunroof and slide sunroof liner
back into roof cavity until approximately
90 mm (3.5 in.) is exposed.

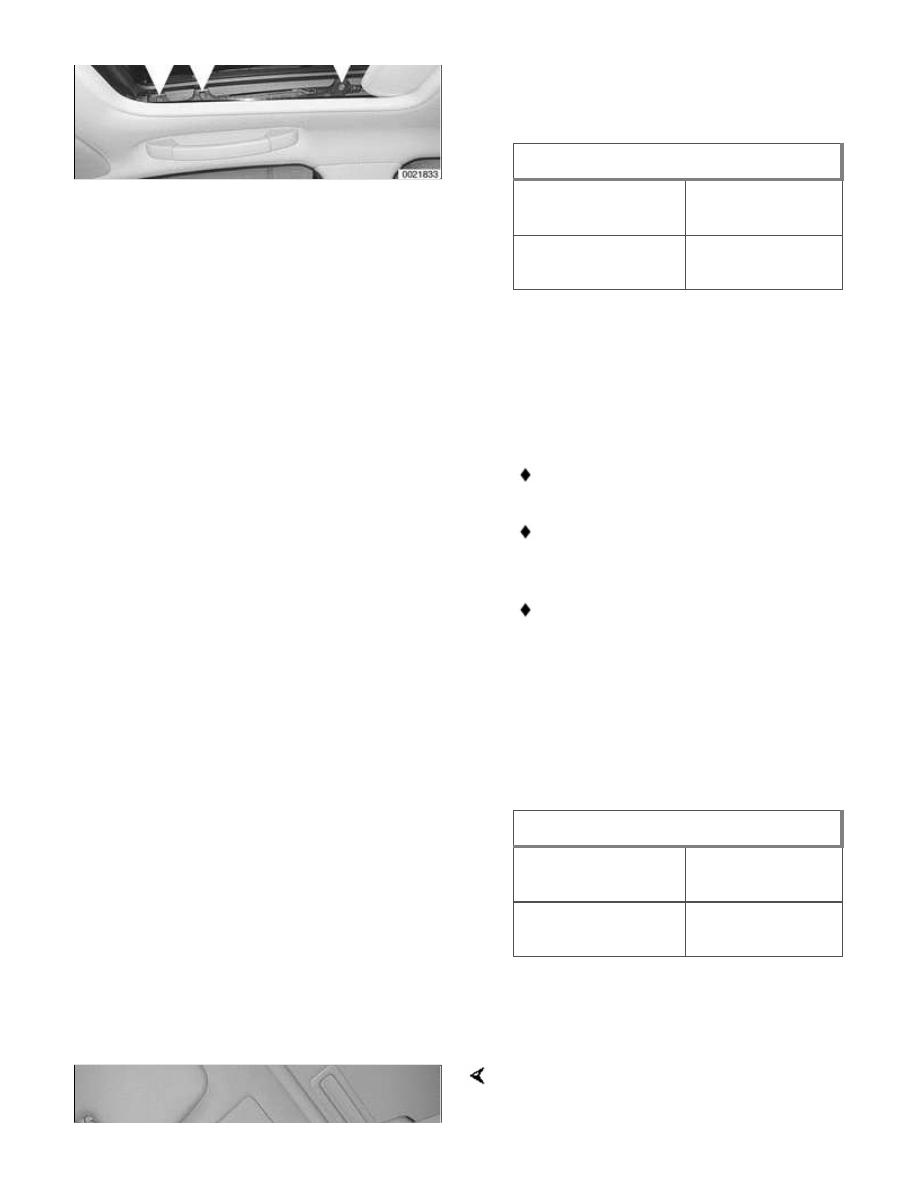

Remove three Torx screws (arrows) on
each side, and lift panel out.

 -

Installation is reverse of removal.

Adjust sunroof height and gap as
described earlier.

Tightening torque

Wind blocker to
roof (Torx)

1 Nm (9 in-lb)

Sunroof panel to
roof (Torx)

4.5 Nm (40 in-lb)





Sunroof panel gasket, replacing

 -

Remove sunroof panel as shown
above.

Pull old seal from panel.

Coat new seal and channel in
sunroof panel with soapy water.

Starting at back center of panel,
install new seal, taking care to not
pull seal too tightly around four
corners of panel.

 -

Installation is reverse of removal.
Adjust sunroof height and gap as
shown earlier in this repair group.

Tightening torque

Wind blocker to
roof (Torx)

1 Nm (9 in-lb)

Sunroof panel to
roof (Torx)

4.5 Nm (40 in-lb)





Sunroof motor, replacing

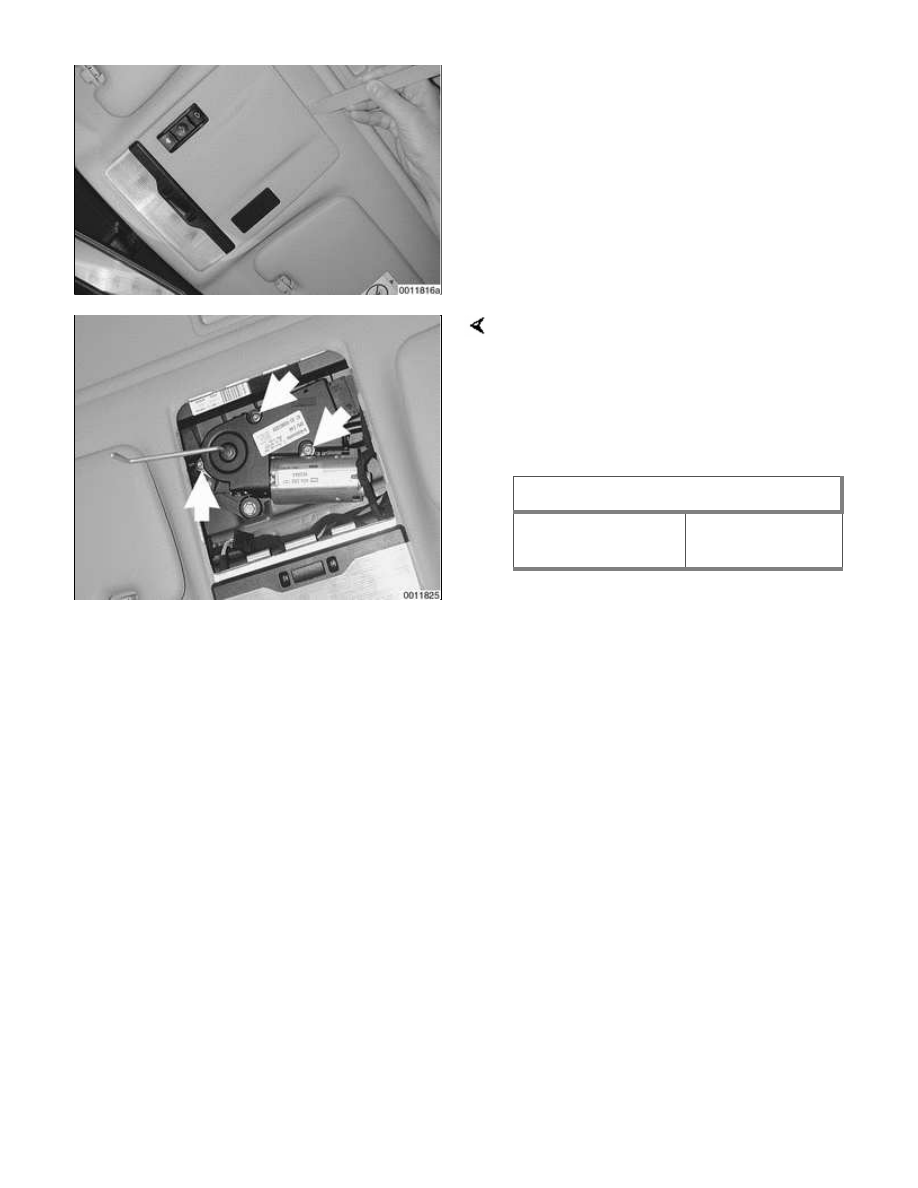

Remove access panel from below
sunroof motor by gently prying at the

rearmost edge with a plastic tool.

Remove sunroof motor mounting screws
(arrows).

 -

Installation is the reverse of
removal. Perform intitialization
procedure as described earlier.

Tightening torque

Sunroof motor to
sunroof carrier

2.8 Nm (25 in-lb)

541-1





General

This repair group covers the automatic
electro-hydraulic convertible top.
Information on the Rollover Protection
System is also included here.

Note:

The convertible top control module
(CVM II) is located behind the left
rear side trim panel. For the
location of other convertible top
electric components see



610

Electrical Component Locations

.

The glass rear window in the
Convertible is not replaceable
separately.





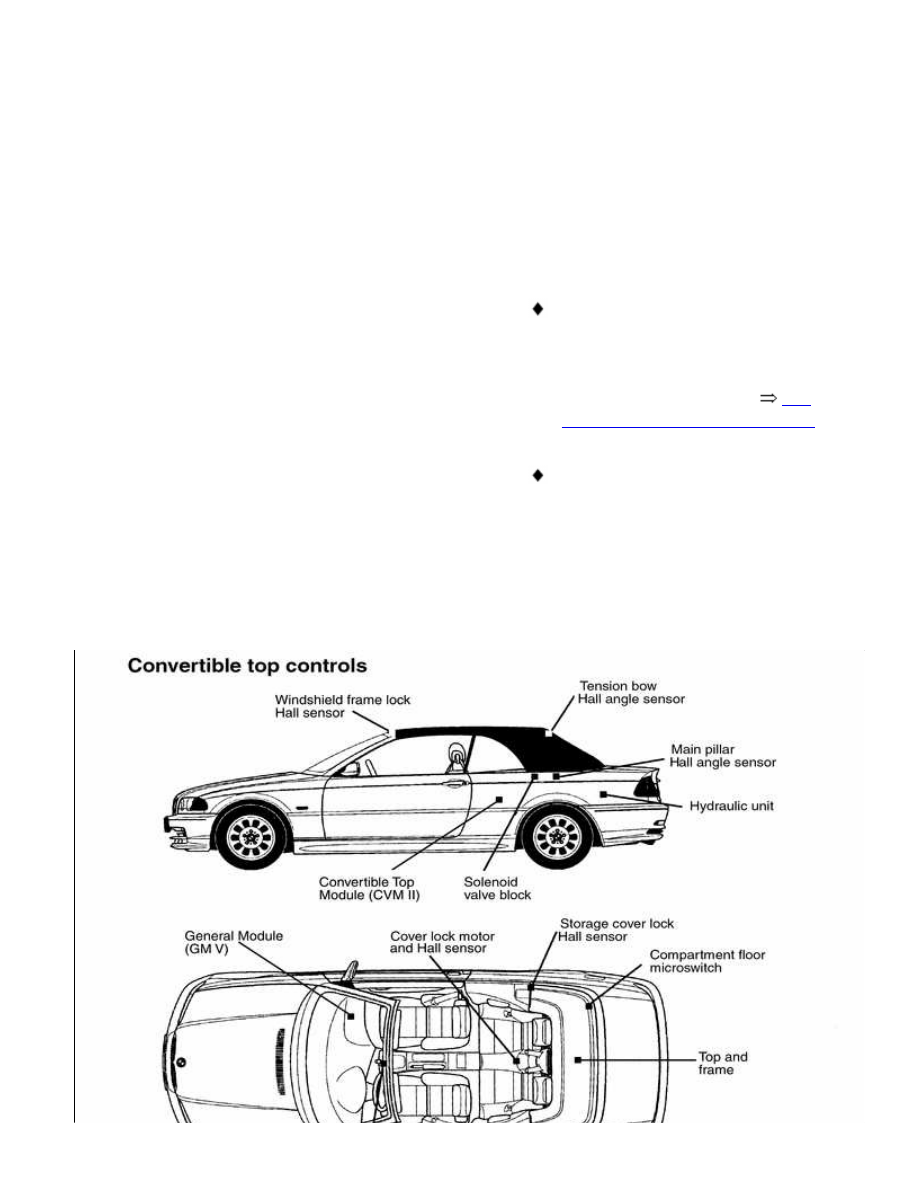

Convertible top controls
