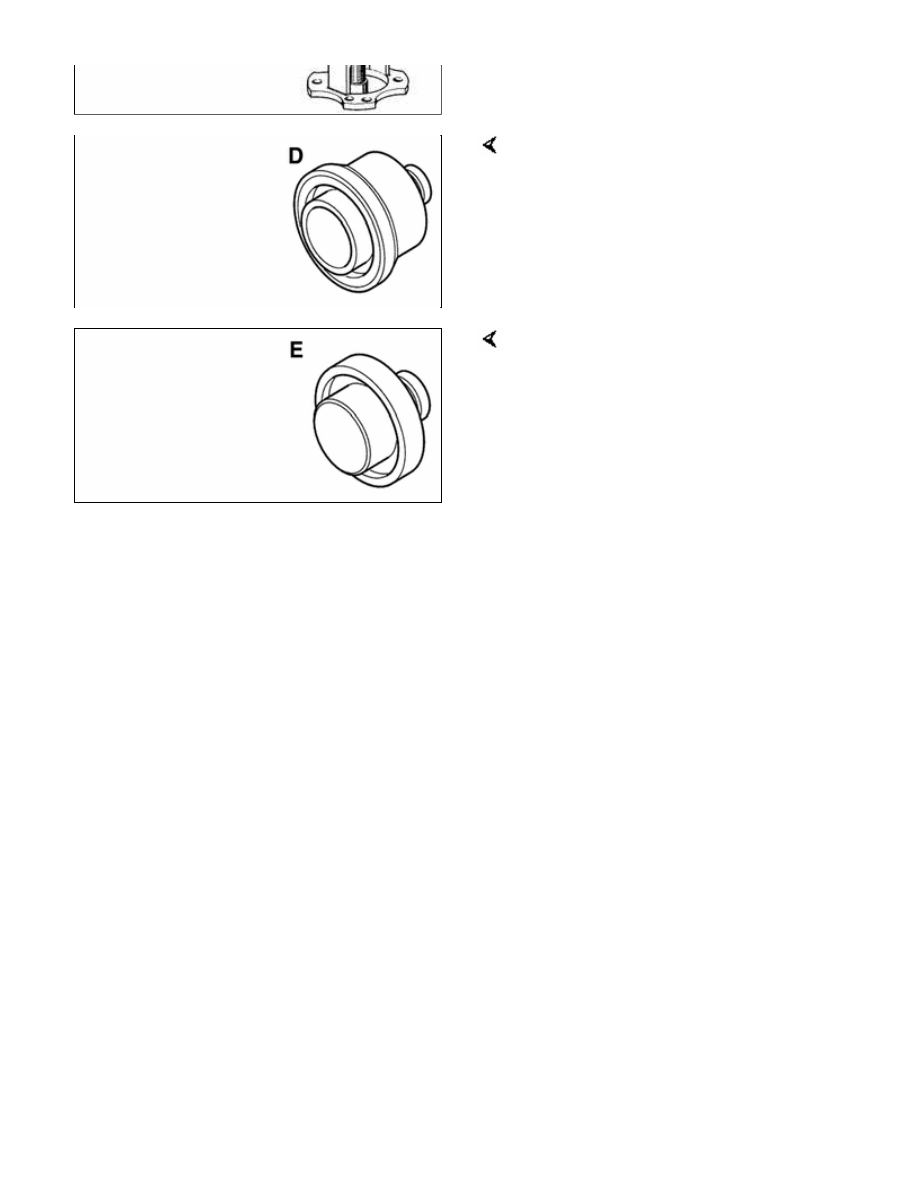

Output flange seal drift BMW 33 3 400

Input flange seal drift BMW 33 3 430

331-2





Drive Axles

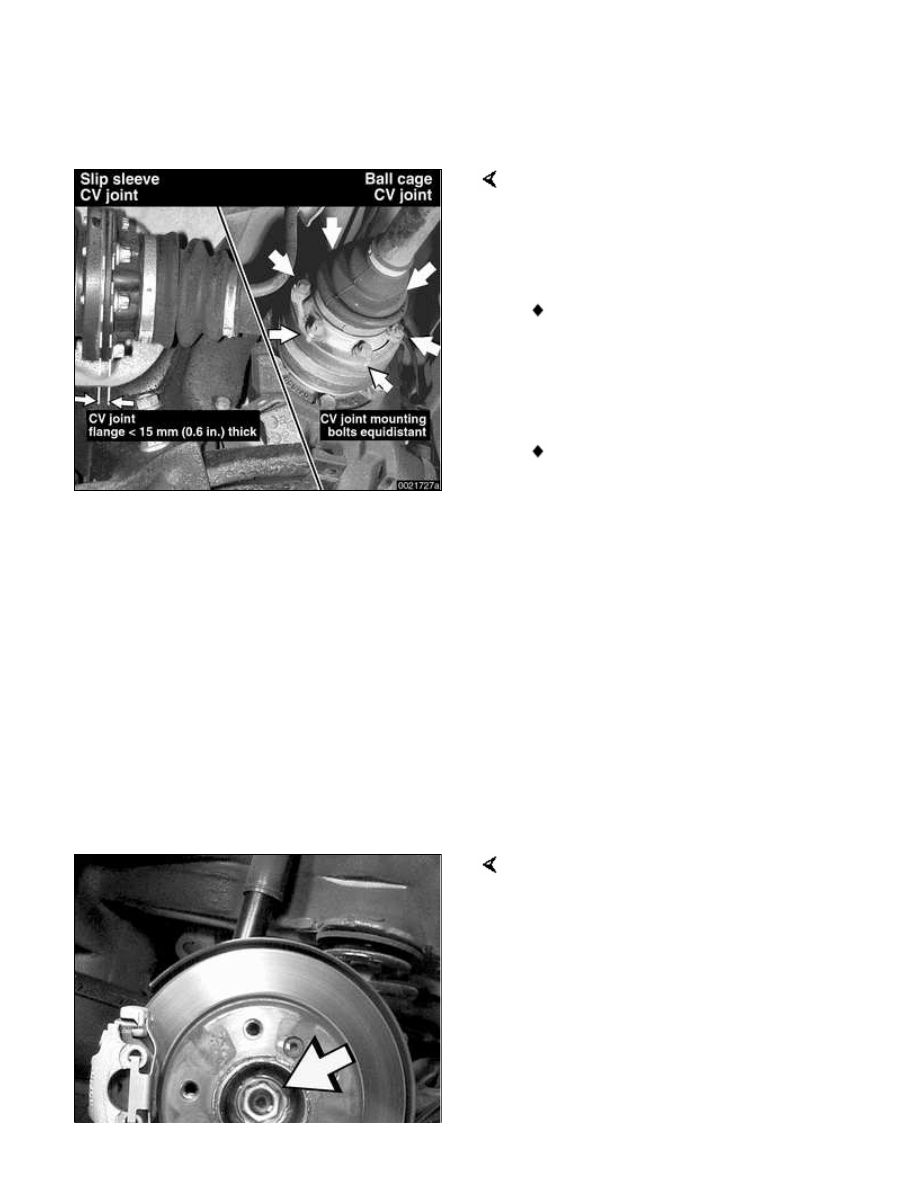

The drive axles use constant-velocity
(CV) joints on both ends. Two different
styles of CV joints have been supplied
with E46 vehicles. Refer to the
accompanying illustration:

Ball cage CV joint. Traditional
design CV joint with thick metal
housing (approx. 40 mm/1.6 in.
thick). Balls slide in non-parallel
grooves.

Slip sleeve CV joint. Thin bolt-on
flange (approx. 15 mm/0.6 in.
thick). CV joint has splined shaft
that slides into end of axle.

For replacement parts, only CV joints
boots or complete axles are offered by
BMW. To replace a CV joint boot, the
drive axle must be removed from the
car. The rear axle shafts are different in
length. The shorter of the two shafts is
located on the left side, the longer
shaft on the right.





Rear drive axle, removing and
installing

With an assistant applying brakes,
break free staked collar nut (arrow) at
center of rear wheel hub. Do not
remove completely.

Note:

The drive flange collar nut is tightened
to a torque of over 250 Nm (184 ft-lb).
Make sure the car is firmly on the
ground.

 -

Raise rear of car. Remove rear
wheel.

WARNING!

Make sure that the car is firmly
supported on jack stands designed
for the purpose. Place the jack
stands beneath a structural chassis
point. Do not place jack stands
under suspension parts.

 -

Detach rear stabilizer bar anchor
bolts from rear subframe and tilt
stabilizer down.

 -

Working on left axle: Detach rear
of exhaust system and tilt down.
Support rear muffler securely.

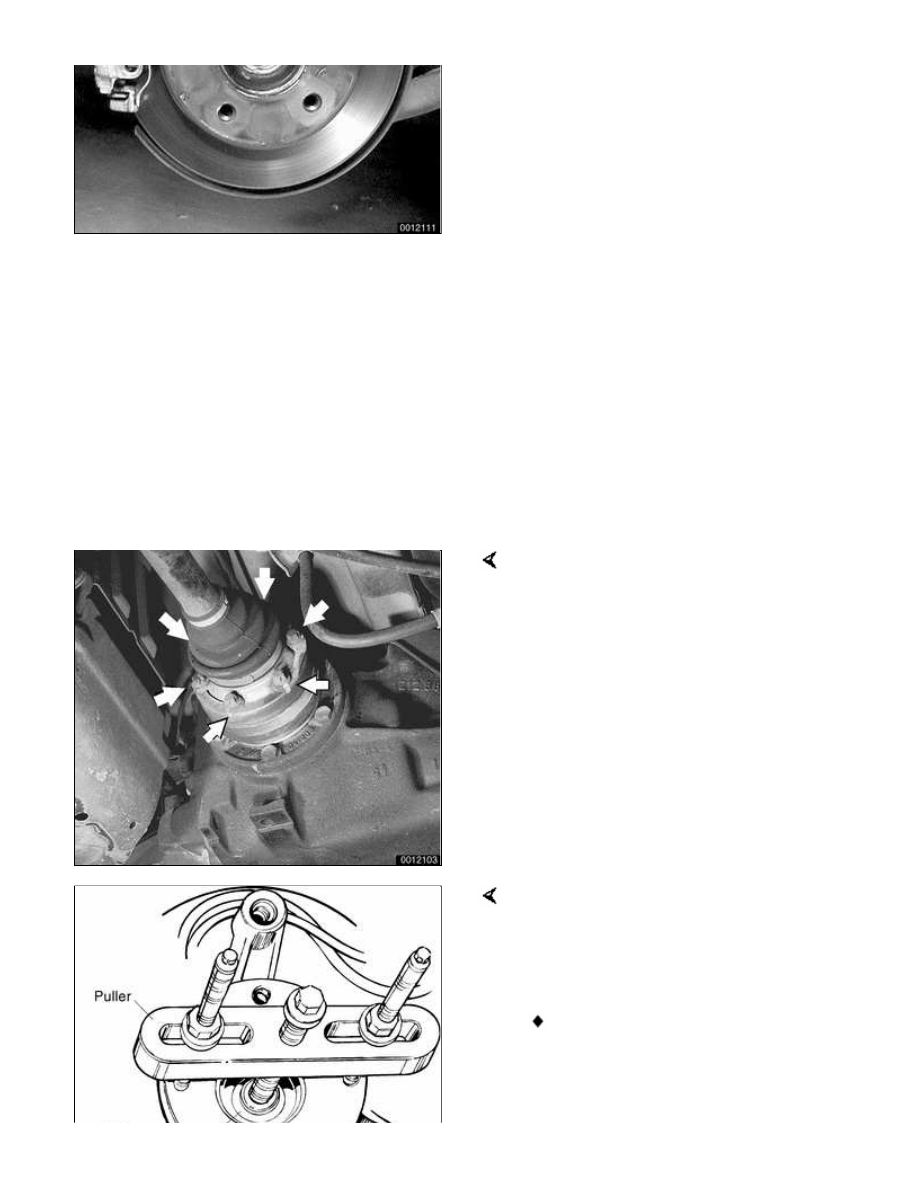

Remove drive axle to differential
mounting bolts (arrows). Detach drive
axle from drive flange. Suspend drive
axle from chassis using stiff wire.

Press drive axle from wheel bearing
housing using an appropriate puller.

 -

Installation is reverse of removal.

Apply a light coating of oil to
contact face of collar nut and
install it loosely.

Install road wheel and lower car to
ground.

With an assistant applying brakes,
tighten drive axle collar nut to its
final torque.

Stake and caulk collar nut.

Tightening torques

Drive axle collar nut to drive flange

M24

250 Nm (184

ft-lb)

M27

300 Nm (221

ft-lb)

Drive axle to differential flange

M10x20 mm Torx
bolt

83 Nm (61 ft-lb)

M10x46 mm bolt
(black)

100 Nm (74 ft-lb)

M10x46 mm bolt
(silver) (always
replace)

80 Nm (59 ft-lb)

Road wheel to hub

100 ± 10 Nm

(74 ± 7 ft-lb)





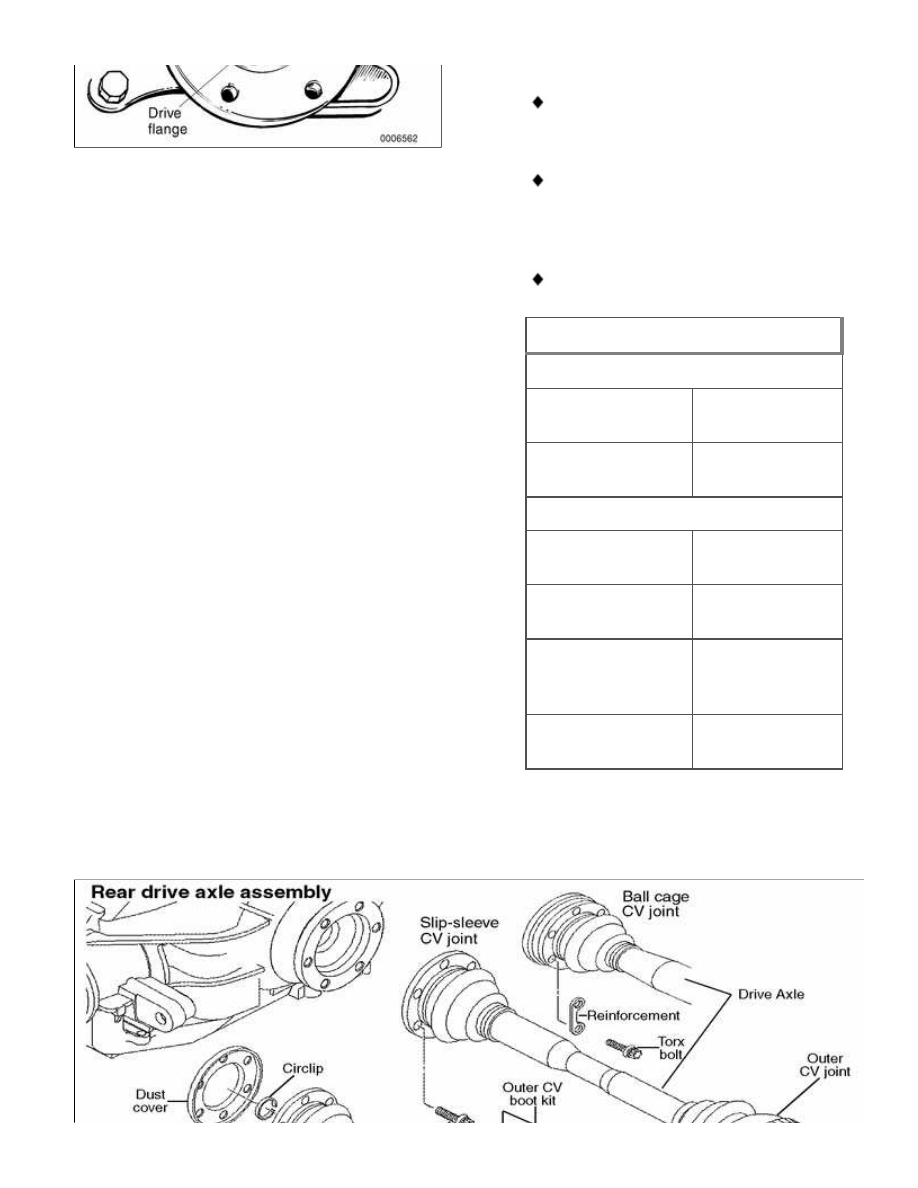

Rear drive axle assembly
