BMW 3 (E46). Manual - part 54

Table c. Valve specifications

Specification

M 52TU 2.5/2.8
engines
(1999 - 2000)
M 54 2.5/3.0
engines (2000 -
2001)

Exhaust

6.2

-0.040

 mm

(0.2441

-0.0016

in.)





Valve guides

BMW does not supply valve guides as
replacement parts. If a valve guide is
excessively worn, it should be reamed
to accept oversized valve stems. Valve
guide specifications are listed in


Table d

.

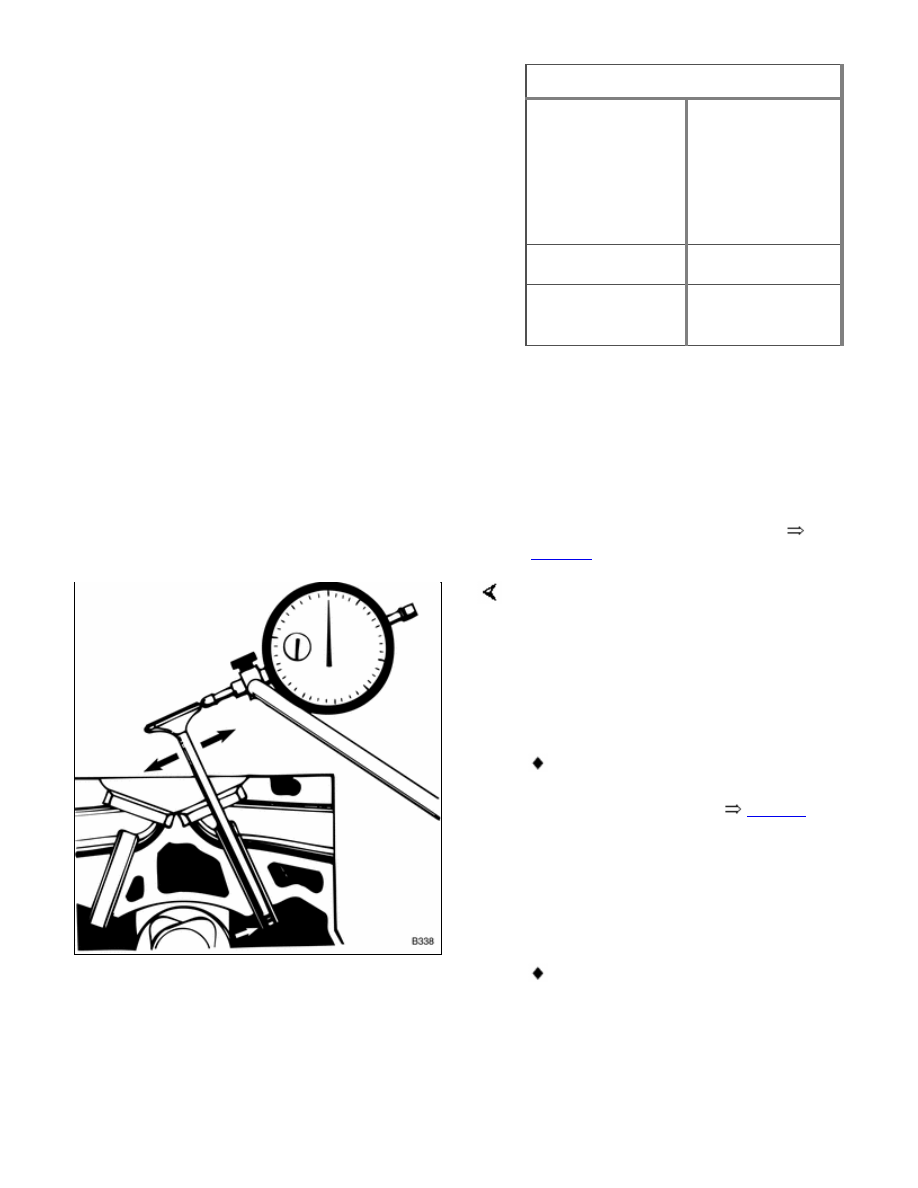

Valve guides should be checked for
wear using a new valve. Be sure to
thoroughly inspect the cylinder head to
ensure that it can be reused before
reworking the guides.

Note:

International Organization for
Standardization (ISO) tolerance
classes are listed in



Table c

.

ISO allowances are based on
nominal sizes and should be used
to determine proper fit. Most
machine shops should have this
information available.

Replacement valve guides may be
available through aftermarket
suppliers. Valve guide
replacement requires special tools
and a press. It is also necessary to
heat the cylinder head and chill the

valve guides when replacing the
guides.

BMW supplies oversize valves. See


Table d

 for additional information.

Table d.Valve guide specifications

Specifications

M52TU / M54
engine(1999 -
2001)

Valve guide wear,
maximum (valve
tilt clearance
measured with
new valve)

0.5 mm (0.020

in.)

Valve guide inside
diameter, installed
(tolerance per ISO
allowance H7)

Standard

6.0 mm (0.236

in.)

Oversize 1

6.1 mm (0.240

in.)

Oversize 2

6.2 mm (0.244

in.)





Valve stem oil seals

The purpose of the valve stem oil seal
is to prevent excess oil from entering
the combustion chamber. The sign of
faulty valve stem oil seals is excessive
oil consumption and smoke from the
exhaust immediately after starting and
during deceleration

Note:

Valve stem oil seals should not be
reused. If valves are removed, new
valve stem oil seals should be installed.

Valve stem oil seal replacement
requires that the cylinder head be

disassembled and the valves removed
as described above under



Valves,

removing and installing

.

Note:

BMW special tools are available to
remove the valve stem oil seals. As an
alternative, standard valve seal removal
tools are available from most
automotive parts stores.

Lubricate new seal and install using
hand pressure only. Be sure to install
valve spring seat(s) before installing
seal.





Valve seats

The valve seats should be resurfaced
whenever new valves or valve guides
are installed. Cutters are required to
resurface the seats. Always check the
valves for leaks after reconditioning a
valve seat as described above.

Table

e

 lists valve seat dimensions.

Note:

Standard size replacement valve seats
are not available from BMW.
Replacement valve seats are only
available from BMW in 0.4 mm
oversize (oversized in both height and
diameter). The manufacturer does not
provide specifications for valve seat
replacement for the engines covered by
this manual.

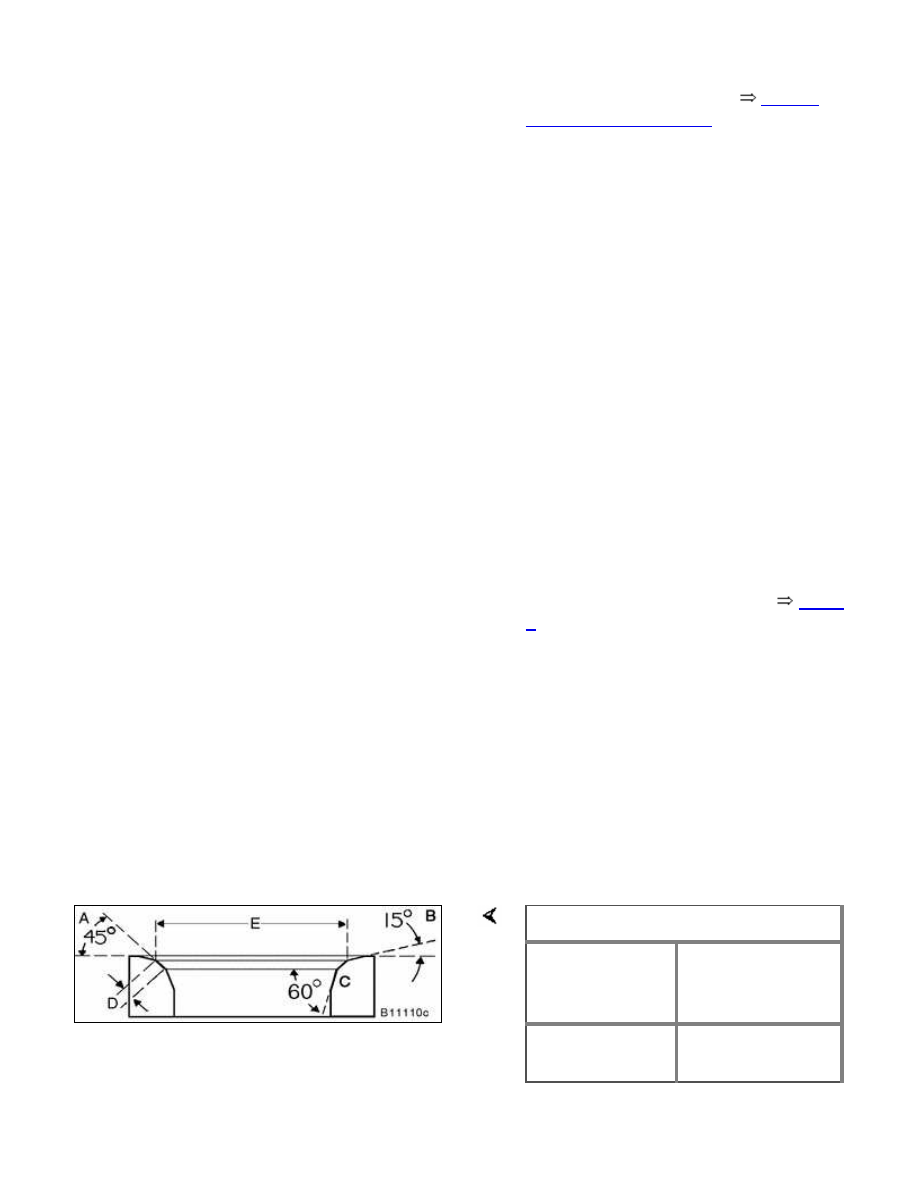

Table e. Valve seat specifications

Specification

M52TU/M54
engines
(1999-2001)

A: Valve seat
angle

45°

Table e. Valve seat specifications

Specification

M52TU/M54
engines
(1999-2001)

B: Correction
angle, outside

15°

C: Correction
angle, inside

60°

D: Valve seat
width

intake

1.65 ± 0.25 mm
(0.065 ± 0.010 in)

exhaust

1.65 ± 0.25 mm
(0.065 ± 0.010 in)

E: Valve seat
outside dia.

intake

32.4 mm (1.276 in)

exhaust

30.0 mm (1.181 in)





Valve springs

The valve springs should be checked
for fatigue. To quickly check the
springs, line them up in a row. Place a
straight edge across the top of the
springs. Any spring that is significantly
shorter than the others is worn and
should be replaced.

Note:

Valve spring specifications and wear
limits are not available from BMW.
