Как можно судить по рисунку
241_096, электрическое среднее
положение не совпадает
с механическим средним
положением.
Т.к. выходной сигнал должен быть
линейным, это различие
компенсируется электронной схемой
обработки сигнала в блоке
управления J556.

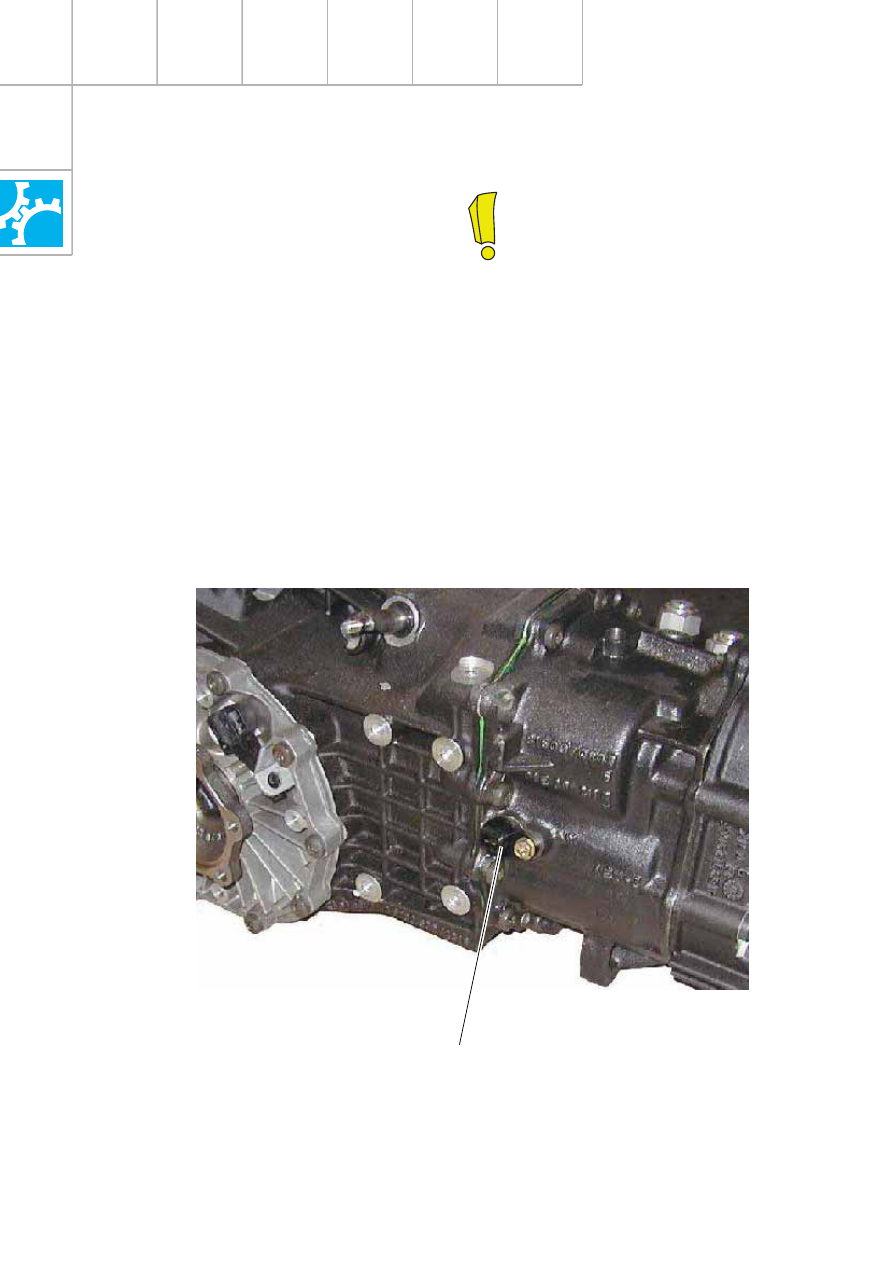

Другими условиями безупречной
работы демультипликатора являются
точное позиционирование вилки
включения на штоке исполнитель"
ного гидропривода (см. описание
исполнительного гидропривода), а
также проведение базовой установки
датчика хода штока.
При проведении базовой установки
в блоке управления J554
запоминаются величины сигналов,
соответствующих механическим
конечным положениям вилки
включения.
Более полную информацию об этом
см. в главе «Сервис», раздел
«Базовая установка».
Установка измерительных
щупов на контакты датчика
хода
Первичная обмотка (канал A)
красный щуп к контакту 2
черный щуп к контакту 1
Вторичная обмотка (канал B)
красный щуп к контакту 4

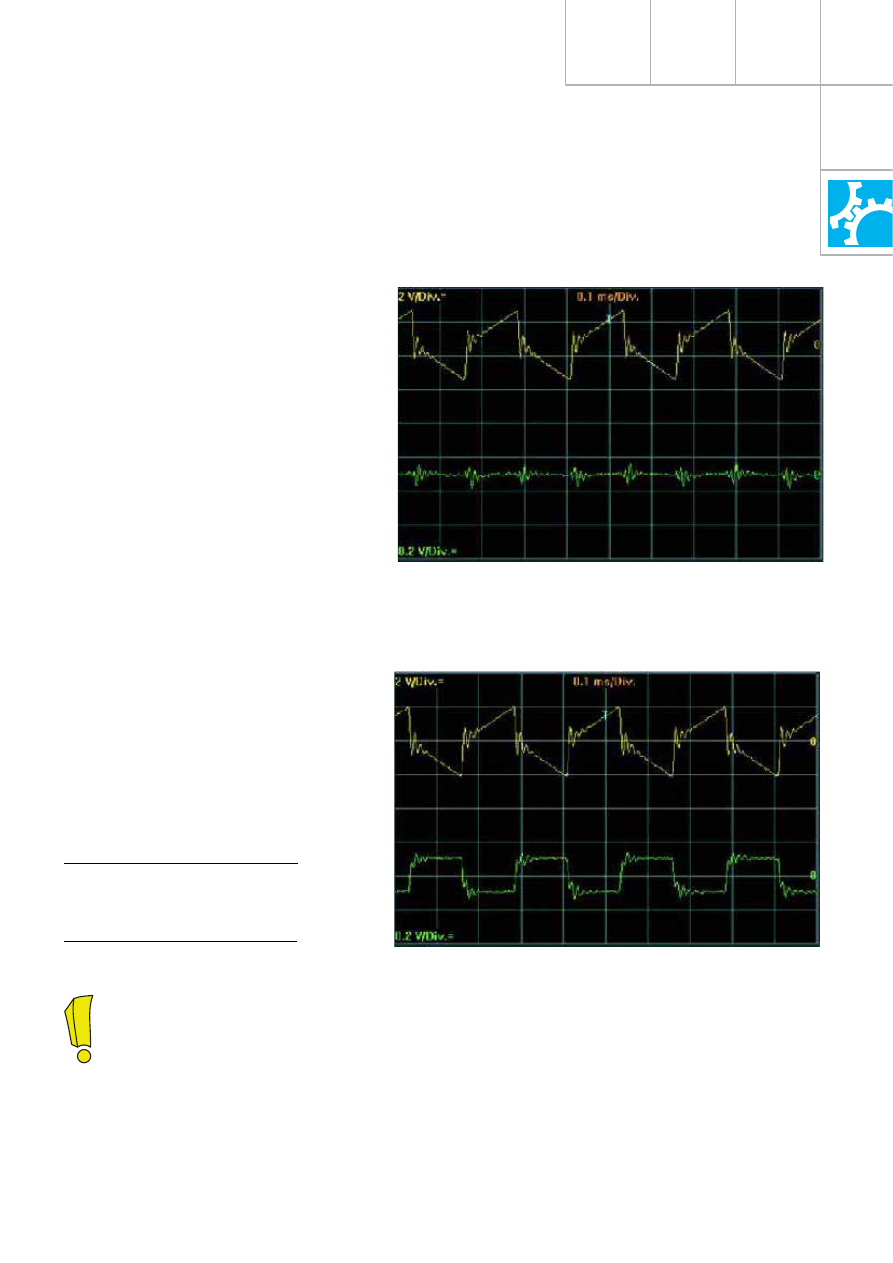

Осциллограмма сигналов при включённой
прямой передаче
241_088
Для измерения сигналов
системы датчика хода
требуется измерительный
кабель"адаптер VAS 5258.
Осциллограмма сигналов в среднем электрическом
положении
241_090
