Audi A3 Gabriolet. Руководство - часть 10
38

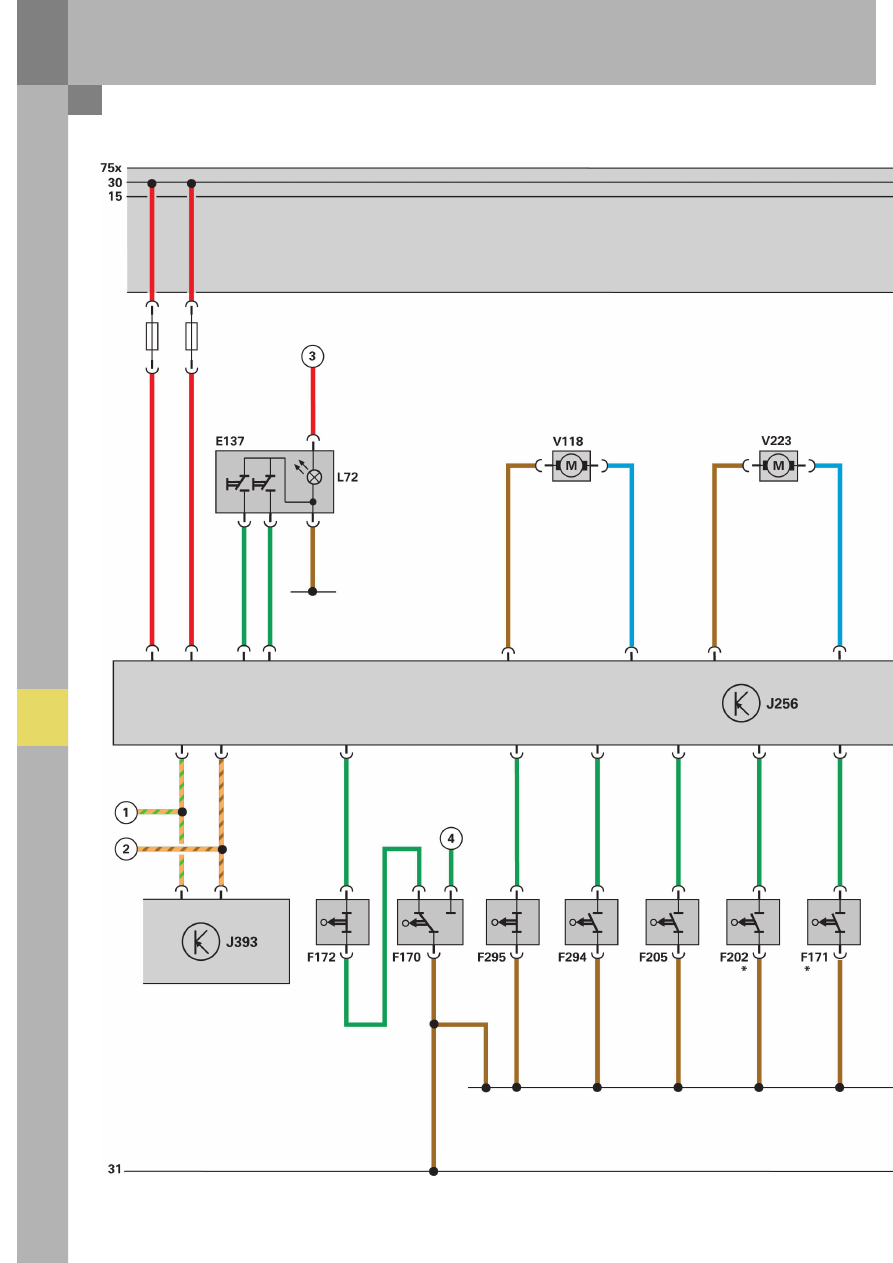

Система управления складной крышей
430_057
430_058
Блок управления
привода складной крыши
J256
Обмен данными
Для обеспечения правильной работы складной
крыши блок управления J256 нуждается в в самой
разной информации.
Помимо данных, получаемых от датчиков системы,
этому блоку управления нужна информация и от
других систем автомобиля, например от ESP.
В свою очередь, работа других блоков управления
зависит от данных блока управления привода
складной крыши J256.
Этот обмен информацией осуществляется по шине
данных CAN. Блок управления привода складной
крыши J256 подключён к шине CAN-комфорт и
отправляет/принимает данные по этой шине CAN.
Через диагностический интерфейс шин данных J533
реализован обмен данными между отдельными
системами на шине данных CAN.
Между отдельными системами автомобиля
постоянно идёт интенсивный обмен данными.
Диагностический интерфейс шин данных J533
установлен под панелью приборов возле
кронштейна педалей. Доступ к этому блоку
управления возможен из пространства для ног
водителя.
Ссылка
В программах самообучения SSP 238
«Обмен данными по шине CAN I» и SSP 269
«Обмен данными по шине CAN II» можно
найти дополнительные указания по шине
данных CAN.
Диагностический интерфейс шин
данных J533
