86
Универсальный комплект для подключения мобильного телефона — Audi phone box
В центральной консоли Audi A3 ’13 имеется отсек для внешних
устройств, так называемый Infotainment Box. Для подключения
внешних устройств к головному устройству в этом отсеке
установлен разъём AUX-In (базовая комплектация).
Если в комплектацию автомобиля входит универсальный
комплект для подключения мобильного телефона 9ZE
(доп. оборудование), то вместо Infotainment Box
устанавливается отсек Audi Phone Box, который служит не только
для хранения телефона, но и для бесконтактного подключения
его к телефонной антенне на крыше. Для этого непосредственно
под пластмассовым дном отсека установлена так называемая
антенна связи. Бесконтактное подключение делает ненужным
отдельные переходники/держатели для телефонов разных
марок — любой мобильный телефон, лежащий на дне Audi
Phone Box, будет подключён к наружной антенне.

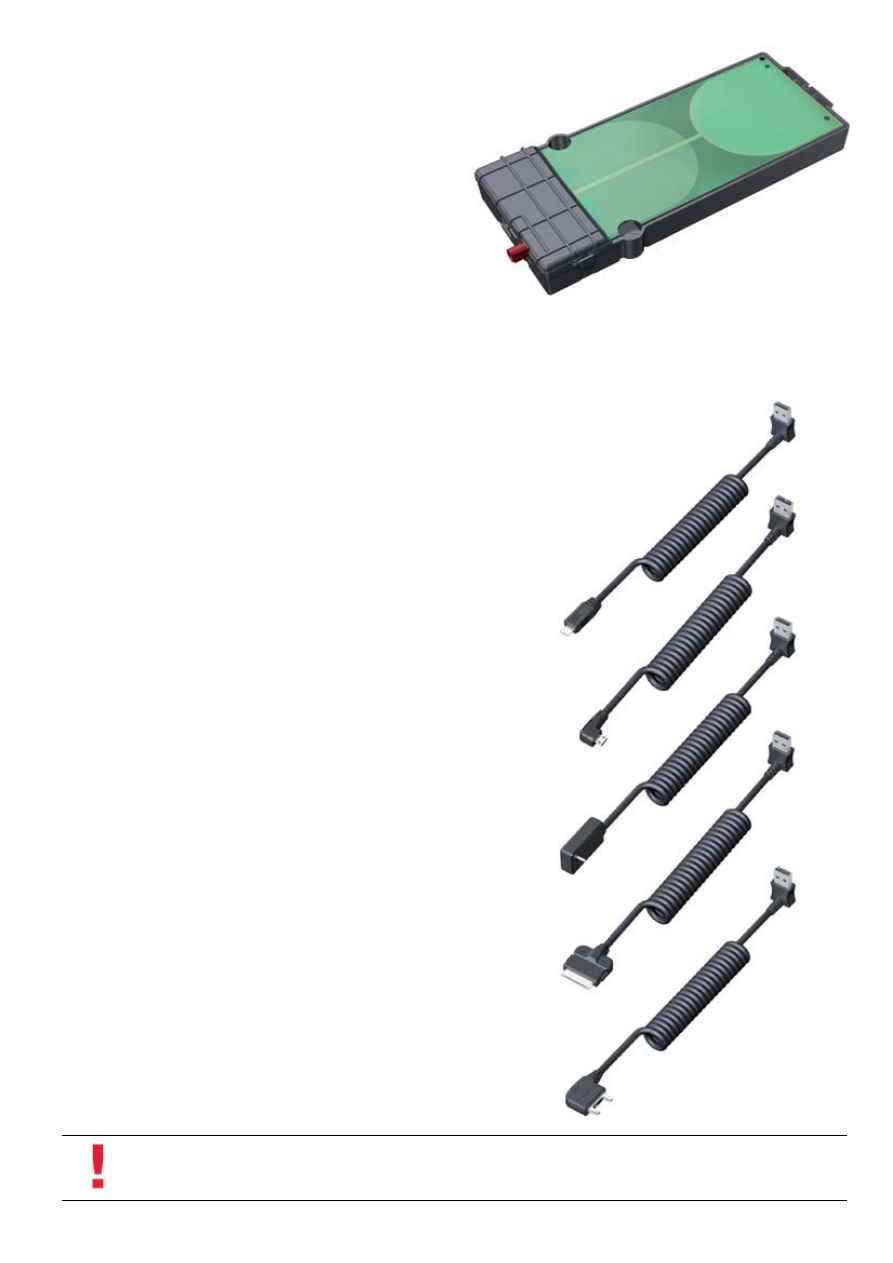

В Audi Phone Box имеется также разъём USB, через который
можно подзаряжать аккумулятор лежащего в отсеке телефона.
Для подключения телефона к этому разъёму необходимо
заказать USB-кабель (дополнительное оборудование),
подходящий для телефона конкретной марки. Разъём USB
служит только для подзарядки телефона и не выполняет других
функций.
В серийной комплектации в отсеке устанавливается разъём
AUX-In (штыревой разъём mini-jack 3,5 мм). На автомобилях
Audi A3 ’13 с Audi Music Interface (дополнительное
оборудование) вместо разъёма AUX-In устанавливается разъём
AMI.
Отсек состоит из трёх основных частей:
корпус;
•
блок разъёмов;
•
антенна связи (держатель телефона R126).
•
Блок разъёмов может включать в себя до двух разъёмов и
заменяется только целиком. Всего может быть четыре разных
комбинации разъёмов для разных вариантов головных
устройств:
AUX-In;
•
USB (зарядка) и AUX-In;
•
AMI;
•
USB (зарядка) и AMI.
•
В сервисной литературе разъёмы AUX-In и AMI называются
«Разъём для подключения внешних аудиоустройств R199», а
USB-разъём (зарядка) называется «Держатель разъёма USB
R193».
Устройство
609_119
609_118
609_117
609_116
609_115
609_114
Корпус
Блок
разъёмов
Антенна
связи
Отсек Audi Phone Box
Тыльная сторона отсека Audi Phone Box
Блок разъёмов с разъёмами USB (зарядка) и AUX-In
Блок разъёмов с разъёмом AUX-In
Блок разъёмов с разъёмом AMI
Блок разъёмов с разъёмами USB (зарядка) и AMI
