Модульный конструктор Infotainment (MIB)

Введение

Уже само название «Модульный конструктор Infotainment»
указывает на главную идею этой концепции — вместо большого
количества очень разных устройств, применяющихся в рамках
концерна Volkswagen, создать единый, компактный набор
компонентов-модулей, из которых можно было бы «собирать»
самые разные системы для конкретных марок, моделей или
рынков, аналогично тому как из ограниченного набора кубиков
в детском строительном конструкторе можно «строить» самые
разные дома, крепости, башни и т. п.

В Audi A3 ’13 применяются три варианта:

MIB Entry/Entry plus;

•

MIB Standard;

•

MIB High.

•

Каждый из этих уровней развивается своей маркой в концерне.
AUDI AG отвечает при этом за развитие MIB High, Volkswagen за
MIB Standard, а Škoda за MIB Entry.

В состав каждого исполнения головного устройства на
платформе MIB входит центральный блок управления, а именно
блок управления электроники информирования 1 J794. На
Audi A3 ’13 он всегда устанавливается в вещевом ящике.

Блок управления электроники информирования 1 J794
объединяет в себе следующие функции и блоки управления
(в зависимости от конкретного исполнения):

ведущий блок (Master) для Infotainment;

•

привод CD/DVD;

•

радиотюнер;

•

цифровой радиотюнер (DAB или SDARS);

•

усилитель (до 180 Вт);

•

устройство для считывания SD-карт (до двух штук);

•

интерфейс Bluetooth (профили HFP, A2DP, а при наличии

•

автотелефона Bluetooth дополнительно также и SAP);
телефонный модуль с устройством для вставления

•

SIM-карт;
навигационная система;

•

накопитель данных (прим. 60 Гбайт);

•

голосовое управление;

•

ведущий и диагностический блок (Master) для шины

•

MOST.

Дополнительная информация
Дополнительную информацию по модульному конструктору Infotainment MIB см. в программе самообразования
SSP 618 «Audi — Модульный конструктор Infotainment».

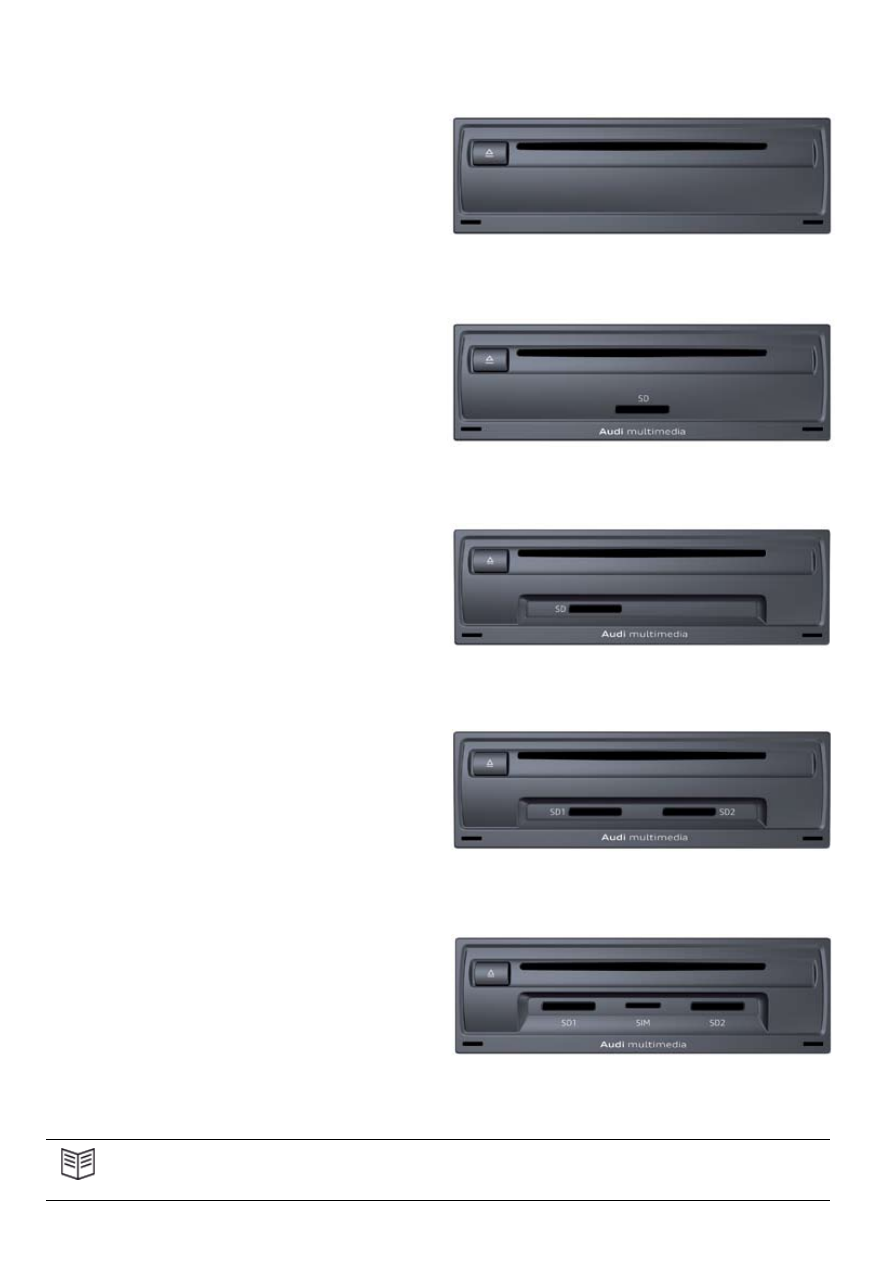

609_088

609_087

609_086

609_085

609_084

J794 для MIB Entry

J794 для MIB Entry plus

Передняя сторона MIB Standard
Radio

Передняя сторона MIB Standard
навигационная система

Передняя сторона MIB High
с автотелефоном Bluetooth

Сеть обмена данными

Блок управления электронной информационной системы 1 J794
во всех исполнениях и вариантах MIB подключён к
диагностическому интерфейсу шин данных J533 по шине
CAN-Infotainment. CAN-Infotainment представляет собой
высокоскоростную шину со скоростью передачи данных
500 кбит/с.

Дисплей MMI J685 и панель управления E380 впервые
соединены с блоком управления электронной информационной
системы 1 J794 по отдельной шине CAN. Это также
высокоскоростная шина со скоростью передачи данных
500 кбит/с.

Если в автомобиле дополнительно устанавливается ещё какой-
либо блок управления системы Infotainment, например
усилитель Bang & Olufsen, то система дополняется шиной MOST.
Тем самым в одном автомобиле впервые могут быть установлены
шины CAN-Infotainment и MOST одновременно.

609_123

Шина MOST представляет собой оптическую шину типа
MOST150 со скоростью передачи данных 150 Мбит/с. При этом
ведущим системным и диагностическим устройством шины
MOST является блок управления электронной информационной
системы 1 J794.

В результате наличия шин CAN-Infotainment и MOST разрыв
кольца шины MOST больше не ведёт к полному отказу MMI, все
функции, выполняемые непосредственно в самом J794,
сохраняются. Но, например, воспроизведение звука через
установленный внешний усилитель при этом происходить не
будет.

К шине CAN-Infotainment в Audi A3 ’13 подключаются также
устанавливаемые как дополнительное оборудование блок
управления камеры заднего вида J772 и блок управления
дополнительного отопителя J364.

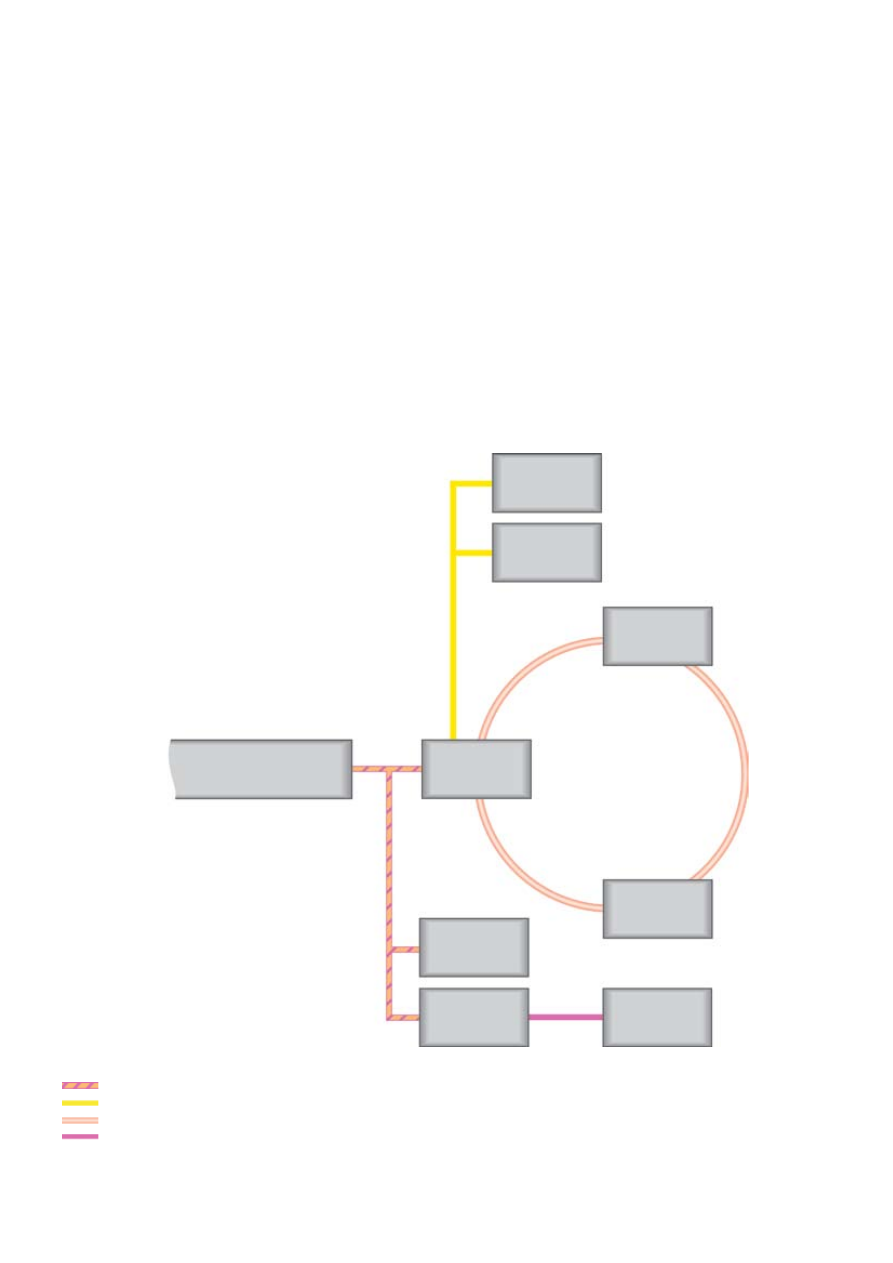

ТВ только для Японии

Диагностический интерфейс шин

данных

J533

БУ цифровой

аудиосистемы

J525

БУ информацион-

ной электронной

системы 1

J794

ТВ-тюнер
R78

Дисплей MMI

J685

Панель управле-

ния мультимедий-

ной системы

E380

CAN-Infotainment
дополнительная шина

Условные обозначения:

шина MOST

БУ

дополнительного

отопителя

J364

Приёмник радио-

сигнала управле-

ния автономным

отопителем

R64

БУ камеры

заднего вида

J772

шина LIN

MIB Entry и Entry plus (оба только для Европы)

MIB Entry является наименее дорогой версией в линейке
устройств Infotainment и в Audi A3 ’13 называется «Audi Radio».
Блок управления электронной информационной системы 1
J794, как и во всех вариантах MIB, установлен в вещевом отсеке.
Управление и индикация в MIB Entry осуществляется через
установленную на передней панели автомобиля панель
управления E380, в которую встроен также и дисплей. Никакое
дополнительное оборудование для MIB Entry не предлагается.

Оснащение MIB Entry:

радиотюнер с разнесением по частоте для FM

•

(ультракороткие волны) и AM (средние волны);
однодисковый CD-привод, с поддержкой воспроизведения

•

файлов форматов MP3 и WMA;
встроенный усилитель 4 x 20 Вт;

•

разъём AUX-IN;

•

настройки автомобиля через клавишу SETUP;

•

панель управления и дисплей объединены в один узел.

•

В установленную на передней панели автомобиля панель
управления E380 встроен монохромный дисплей 3,4 дюйма.
Панель управления может складываться и раскладываться
механически (вручную). Клавишами управления
воспроизведением и громкостью можно пользоваться и тогда,
когда панель сложена.

Если клиента интересует головное устройство с большим
дисплеем MMI и отдельной панелью управления, у него есть
возможность заказать вариант MMI Radio. В классификации MIB
этот вариант называется MIB Entry plus.

Устройство MIB Entry plus отличается от MIB Entry наличием
следующего:

устройство для чтения SD-карт с поддержкой файлов MP3

•

и WMA;
цветной TFT-дисплей 5,8 дюйма, с электроприводом;

•

отдельная панель управления в центральной консоли.

•

В качестве дополнительного оборудования для MIB Entry plus
система информирования водителя (FIS) как с цветным, так и с
монохромным дисплеем, и многофункциональное рулевое
колесо.

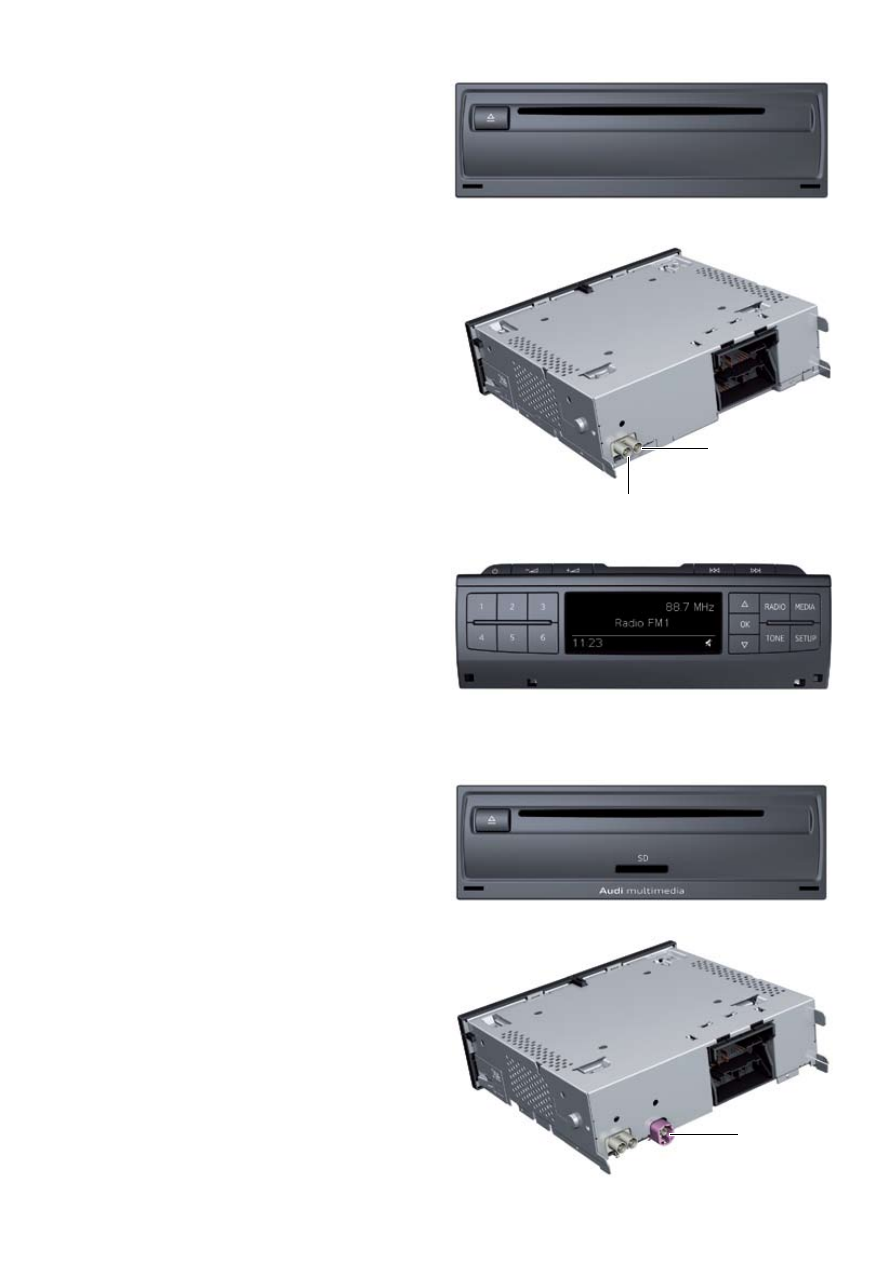

609_085

609_091

609_090

609_089

609_084

Передняя сторона MIB Entry
(Audi Radio)

Тыльная сторона MIB Entry
(Audi Radio)

Панель управления с дисплеем для MIB Entry
(Audi Radio)

Передняя сторона MIB Entry plus
(MMI Radio)

Тыльная сторона MIB Entry plus
(MMI Radio)

AM/FM 1

FM 2

Дисплей MMI

MIB Standard

Для MIB Standard предусмотрены вариант только с радио и
вариант с навигационной функцией. На Audi A3 ’13 оба эти
варианта называются MMI Radio. Блок управления электронной
информационной системы 1 J794 на MIB Standard всегда имеет
разъём для подключения шины MOST. При отсутствии
дополнительного оборудования, требующего подключения
по шине MOST, разъём шины MOST не используется.

Оснащение MIB Standard в варианте без навигационной системы:

радиоприём с разнесением по частоте и двойной тюнер

•

FM (ультракороткие волны), а также АМ-тюнер
(средние волны);
однодисковый CD-привод с поддержкой файлов MP3,

•

WMA и AAC;
устройство для чтения SD-карт с поддержкой файлов MP3,

•

WMA- AAC;
встроенный усилитель 4 x 20 Вт;

•

разъём AUX-IN;

•

меню Car;

•

цветной TFT-дисплей 5,8 дюйма, с электроприводом;

•

отдельная панель управления в центральной консоли.

•

Дополнительное оборудование:

тюнер DAB (цифровое радио) (QV3);

•

тюнер SDARS (цифровое радио Северной Америки) (QV3);

•

встроенный усилитель Audi sound system, 180 Вт (8VD);

•

Audi music interface (UE7);

•

интерфейс Bluetooth, профили HFP и A2DP (9ZX);

•

универсальный комплект для подключения мобильного

•

телефона (9ZE);
голосовое диалоговое управление;

•

акустическая система Bang & Olufsen, 705 Вт (9VS).

•

В варианте MMI Radio с навигационной функцией имеется
следующее дополнительное оснащение:

два считывающих устройства для карт SD ;

•

навигационный блок.

•

Если навигационная функция в MMI Radio активируется
на заводе-изготовителе, то в автомобиле имеется SD-карта
с навигационными данными.

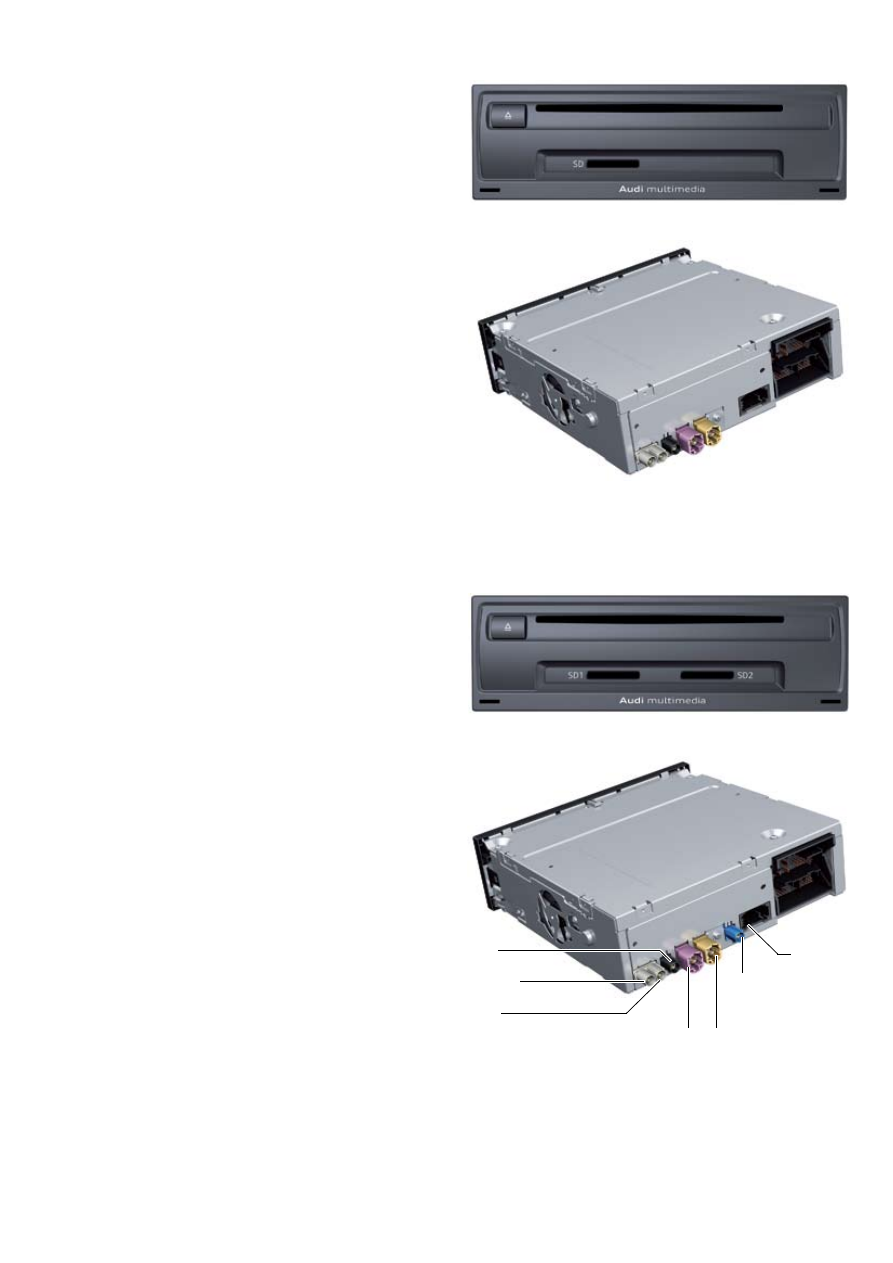

609_086

609_092

609_087

609_093

Передняя сторона MIB Standard в варианте радио
(MMI Radio)

Тыльная сторона MIB Standard в варианте
с навигационной функцией (MMI Radio)

Тыльная сторона MIB Standard в варианте радио
(MMI Radio)

Дисплей MMI

AM/FM 1

FM 2

DAB

AMI-USB

GPS

MOST
