53

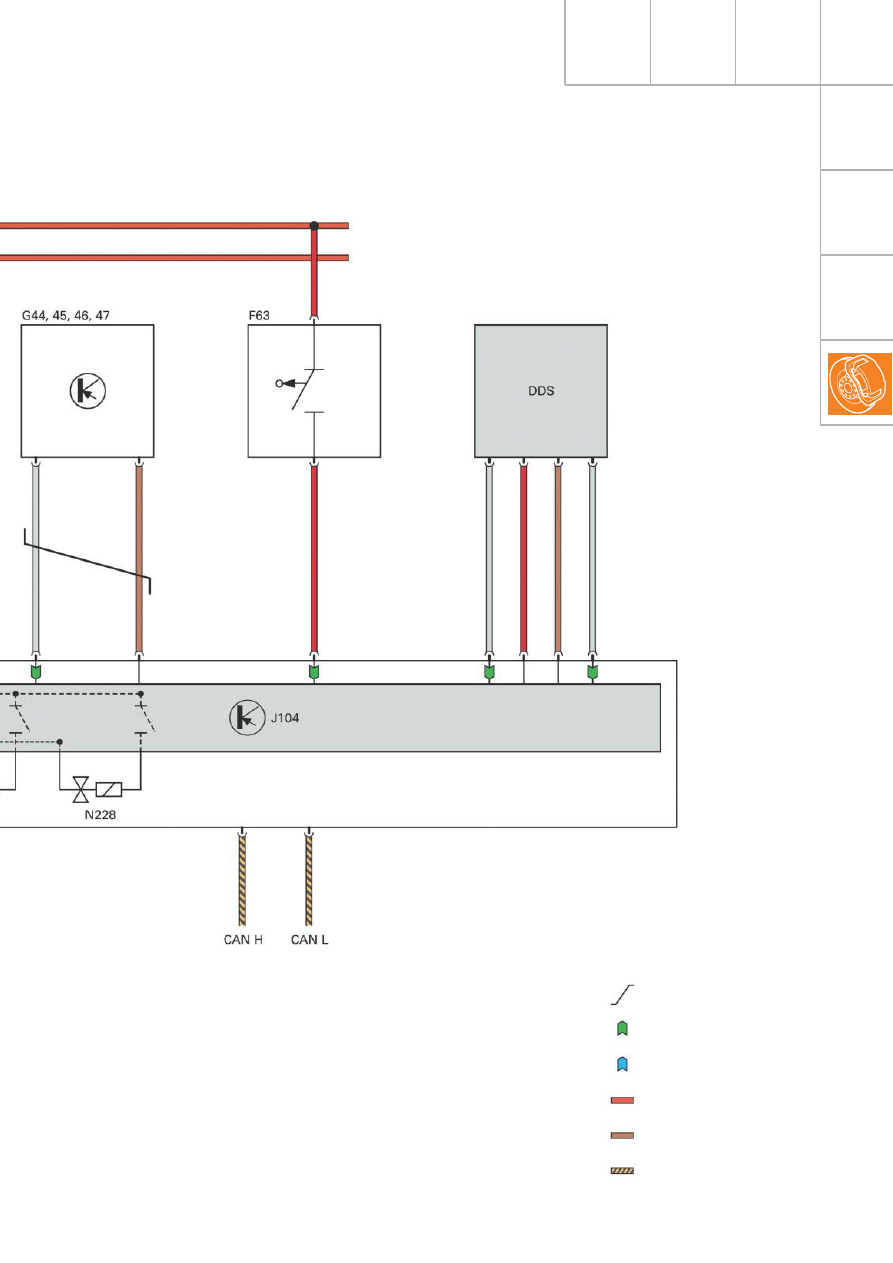

– датчики частоты вращения колес
– гидронасос системы ESP

– впускные клапаны системы ABS
– выпускные клапаны системы ABS
– клапан включения 1 регулятора динамики автомобиля
– клапан включения 2 регулятора динамики автомобиля
– клапан высокого давления 1 регулятора динамики автомобиля
– клапан высокого давления 2 регулятора динамики автомобиля

витая пара

входной сигнал

выходной сигнал

"Плюс"

"Масса"

Шина CAN

силового агрегата

– дифференциальный датчик давления на вакуумном

усилителе (только при оптимизированной системе

гидравлической поддержки усилителя OHB-V)

313_059

G44-47
V64
N99/101/133/134
N100/102/135/136
N225

N227
N228
DDS

N226

54

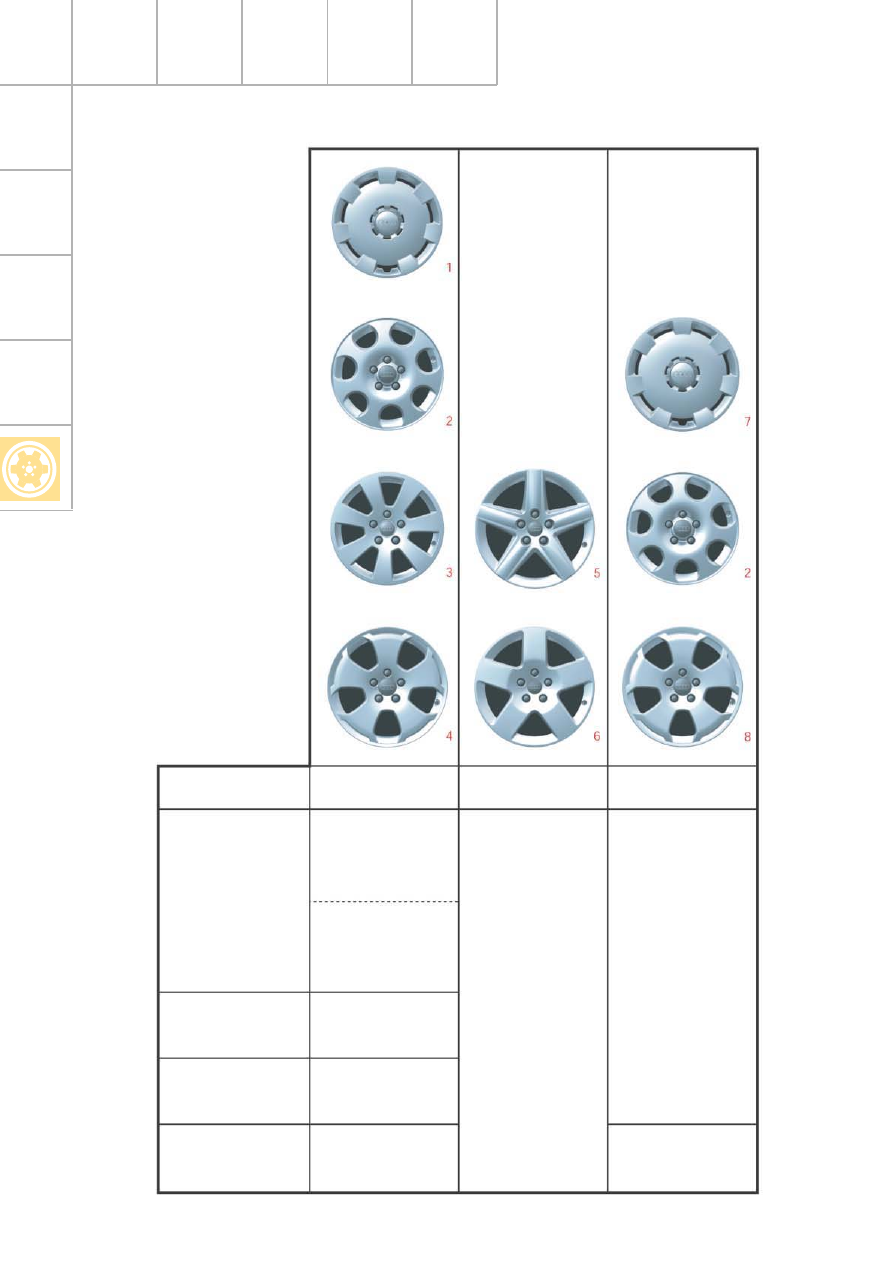

Kолеса и шины

313_063

Модификация авто-
мобиля, двигатель

Базовые колеса

Kолеса 17"
(по заказу)

Зимние колеса

Attraction

1,6 л (75

кВт)

1,9 л TDI

(74 кВт)

2,0 л TDI

(100 кВт)

2,0 л FSI

(110 кВт)

6,5x16 ET 50 (1)
стальные
205/55 R 16

6,5x16 ET 50 (2)
алюминиевые, литые
205/55 R 16

6,5x16 ET 50 (3)
алюминиевые, литые
205/55 R 16

7,5x17 ET 56 (4)
алюминиевые, кованые
225/45 R 17

7,5x17 ET 56 (4)
алюминиевые, кованые
225/45 R 17

Ambiente

Ambition

3,2 V6

(177 kW)

7,5x17 ET 56 (6)
алюминиевые, литые
225/45 R 17

7,5x17 ET 56 (7)
алюминиевые, литые
225/45 R 17

6x16 ET 50 (8)
стальные
205/55 R 16

6,5x16 ET 50 (2)
алюминиевые, литые
205/55 R 16

6x17 ET 48 (9)
алюминиевые, литые
205/50 R 17

55

Для заметок

56

Органы управления тормозами

Изменением конструкции было уменьшено
пространство, необходимое для размещения
рычага привода стояночного тормоза в цен-
тральной консоли. Благодаря этому удалось
освободить место за рычагом для дополни-
тельных вещевых секций. Рычаг отливается
из магниевого сплава.

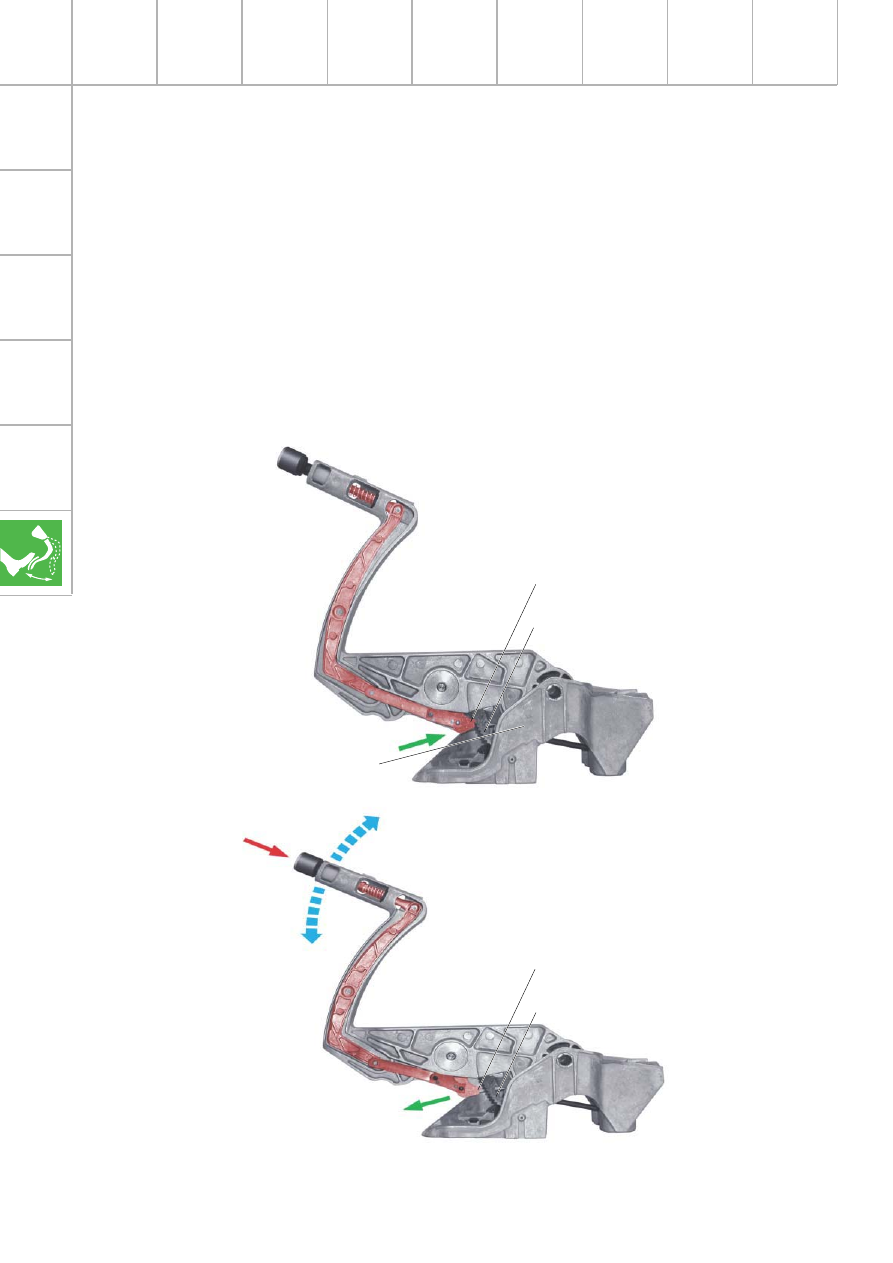

Рычаг привода стояночного тормоза

На кронштейне рычага закреплен зубчатый
сектор. В нейтральном положении рычаг фи-
ксируется собачкой, входящей в зацепление
с зубьями сектора.

При нажиме расположенной на рычаге кнопки
блокировки собачка выходит из зацепления с
зубьями сектора, после чего рычаг может
быть повернут.

313_060a

Собачка

Зубчатый сектор

Kронштейн

313_060b

Собачка

Зубчатый сектор
