Шкив

Отопление/климатическая

установка

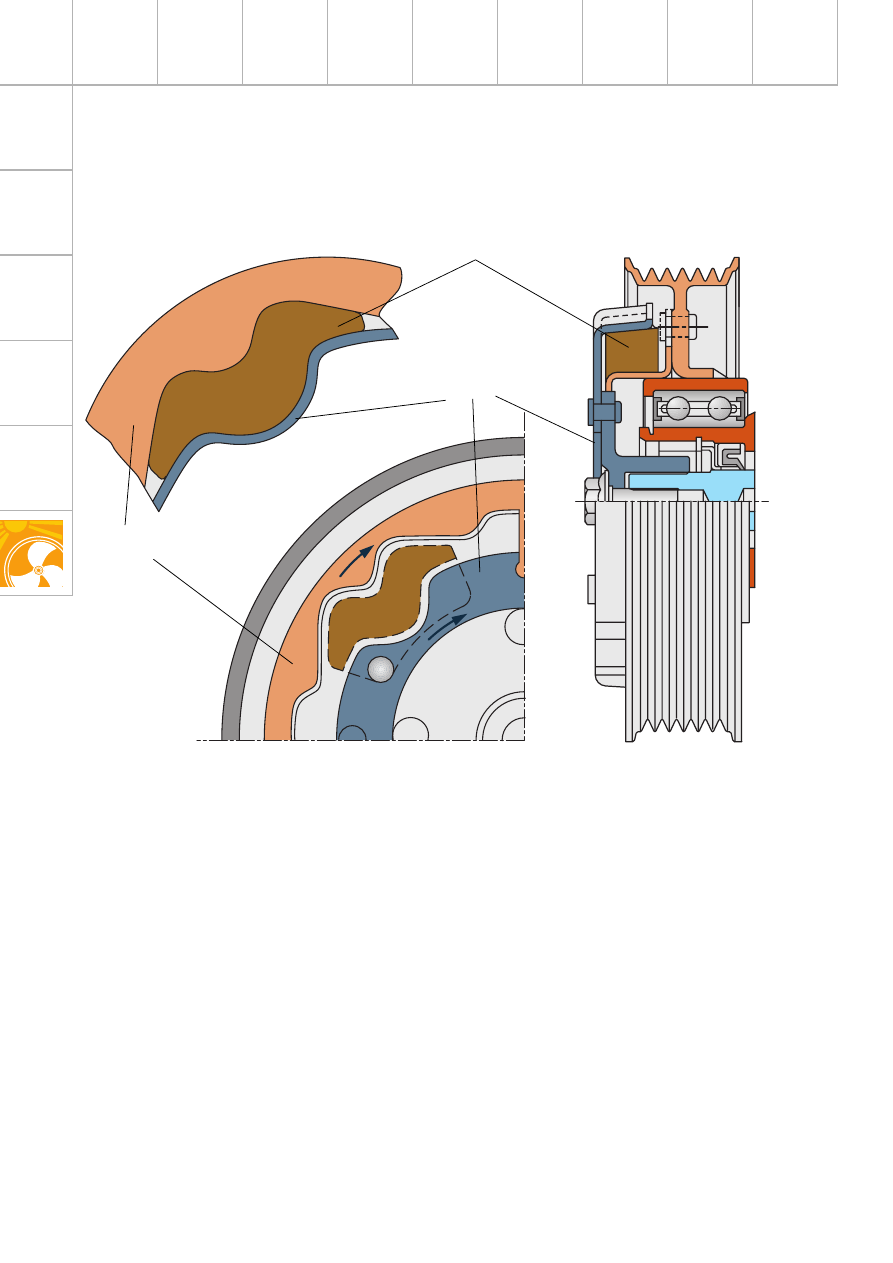

SSP240_013

Шкив состоит из собственно шкива и
ведомого диска.

Шкив и диск плотно соединены между собой
1 резиновым элементом.

Резиновый элемент с 4 выступами соединяет
между собой шкив и ведомый диск.

SSP240_040

Ведомый диск

Шкив

Резиновый
элемент

63

В угрожающих ситуациях (компрессор
заклинен) резко возрастают силы,
действующие на выступы резинового
элемента между ведомым диском и шкивом.

Вращающийся шкив прижимает резиновый
элемент к заблокированному ведомому
диску.

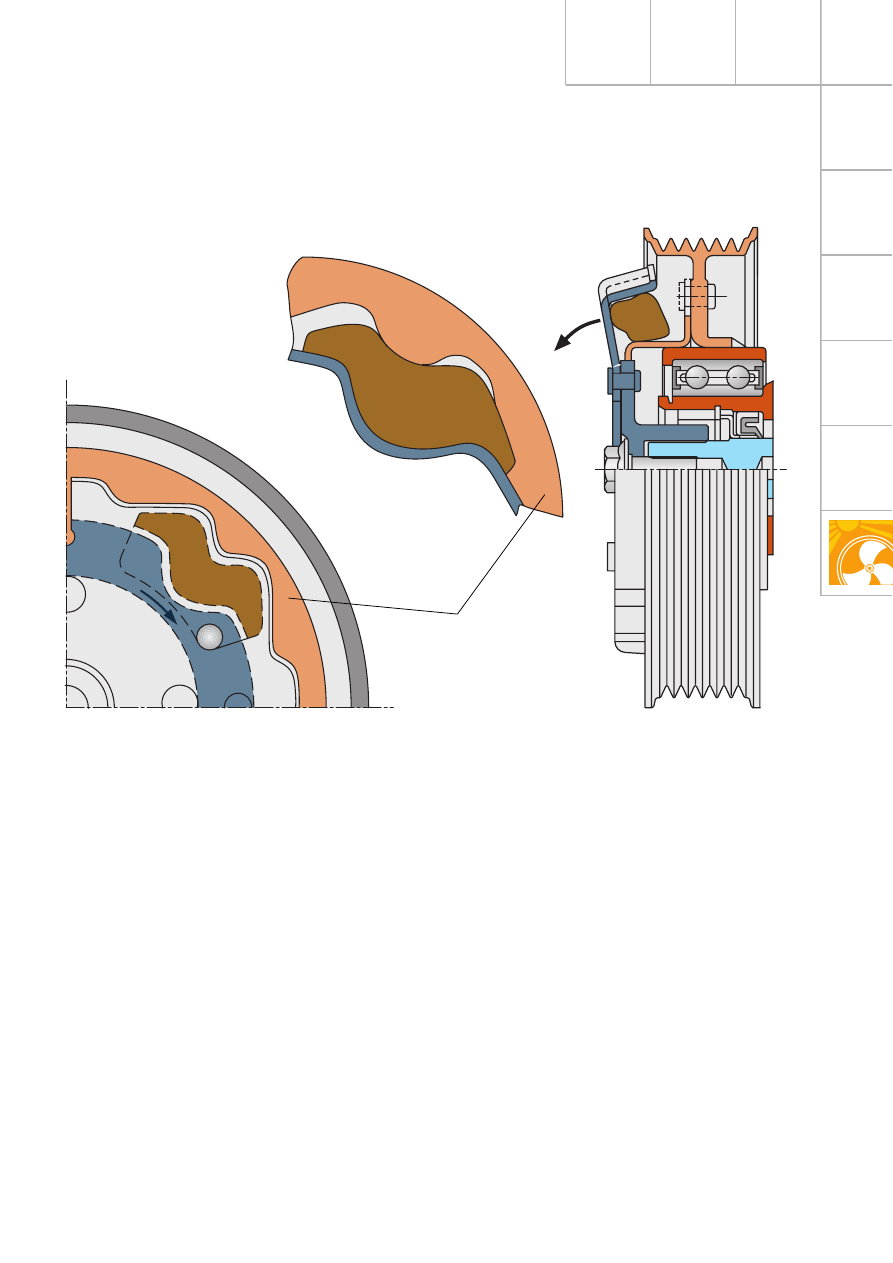

SSP240_014

Резиновый элемент деформируется в местах
4 выступов. Давление на ведомый диск
возрастает, пока диск не деформируется и не
оторвется от шкива. Это исключает
повреждение ременной передачи,
приводящей несколько навесных агрегатов.

SSP240_040

Заклинен

64

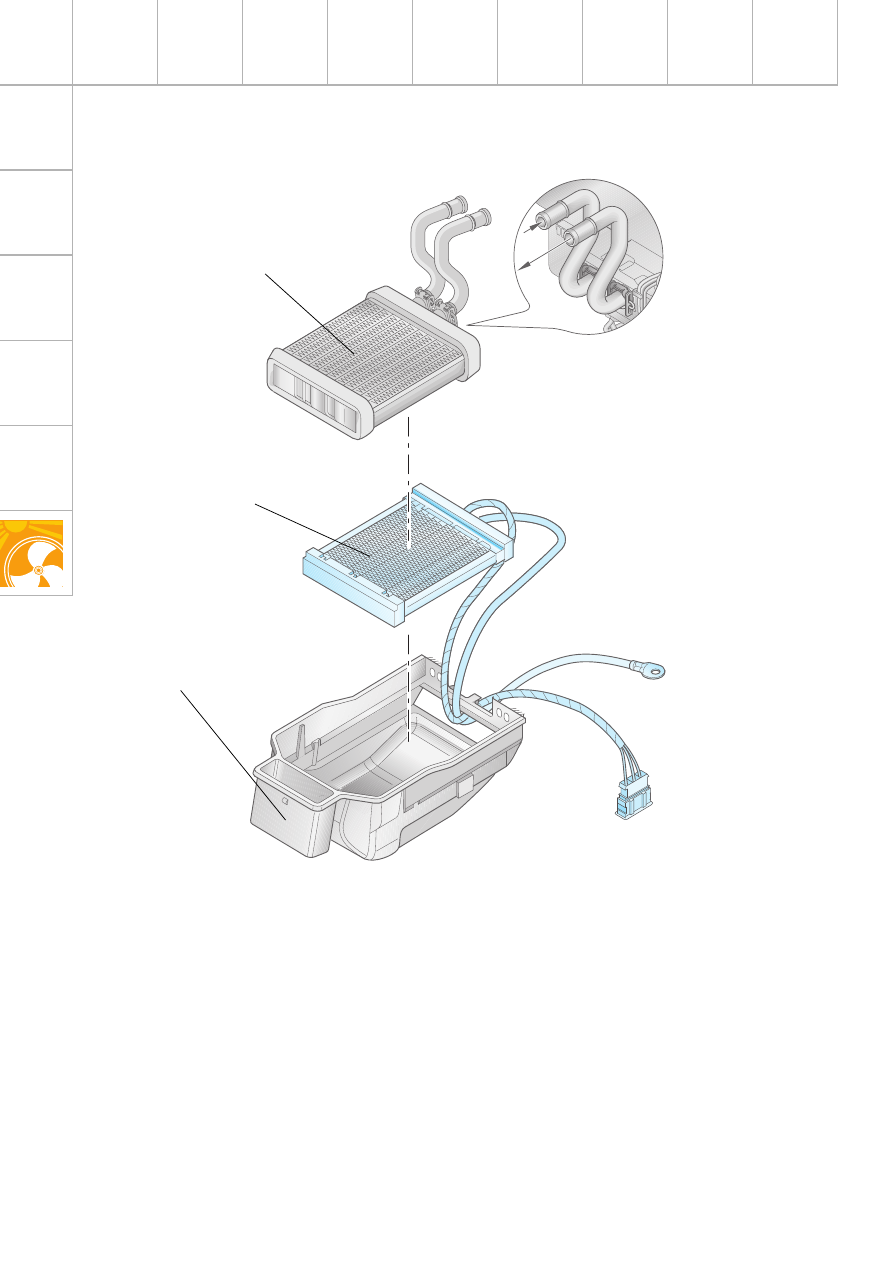

SSP240_005

Теплообменник отопителя

Нагревательный элемент
дополнительного
отопителя Z35

Нижняя часть корпуса
распределителя воздуха

Дополнительные
отопители

Дополнительный отопитель PTC Z35

Отопление/климатическая

установка

У автомобилей с дизельными двигателями в
исполнении для некоторых стран отопление
усиливается дополнительным электрическим
отопителем.

Когда при низкой температуре наружного
воздуха производится холодный пуск
экономичного двигателя с высоким КПД,
тепла охлаждающей жидкости может не
хватать для нормального обогрева салона
обычным отопителем.

В этом случае полезным окажется
встроенный в климатическую установку
дополнительный отопитель PTC.

Он нагревает подаваемый в салон воздух
с помощью электроэнергии бортовой сети.
Поэтому после пуска холодного двигателя
салон сразу начинает прогреваться.

Терморезистор с положительным
температурным коэффициентом, PTC,
преобразует электрическую энергию
в тепловую.

Электропитание подаётся через две
контактные пластины. Тепло от них
передаётся на отопительную секцию,
которая нагревает поступающий в салон
воздух.

65

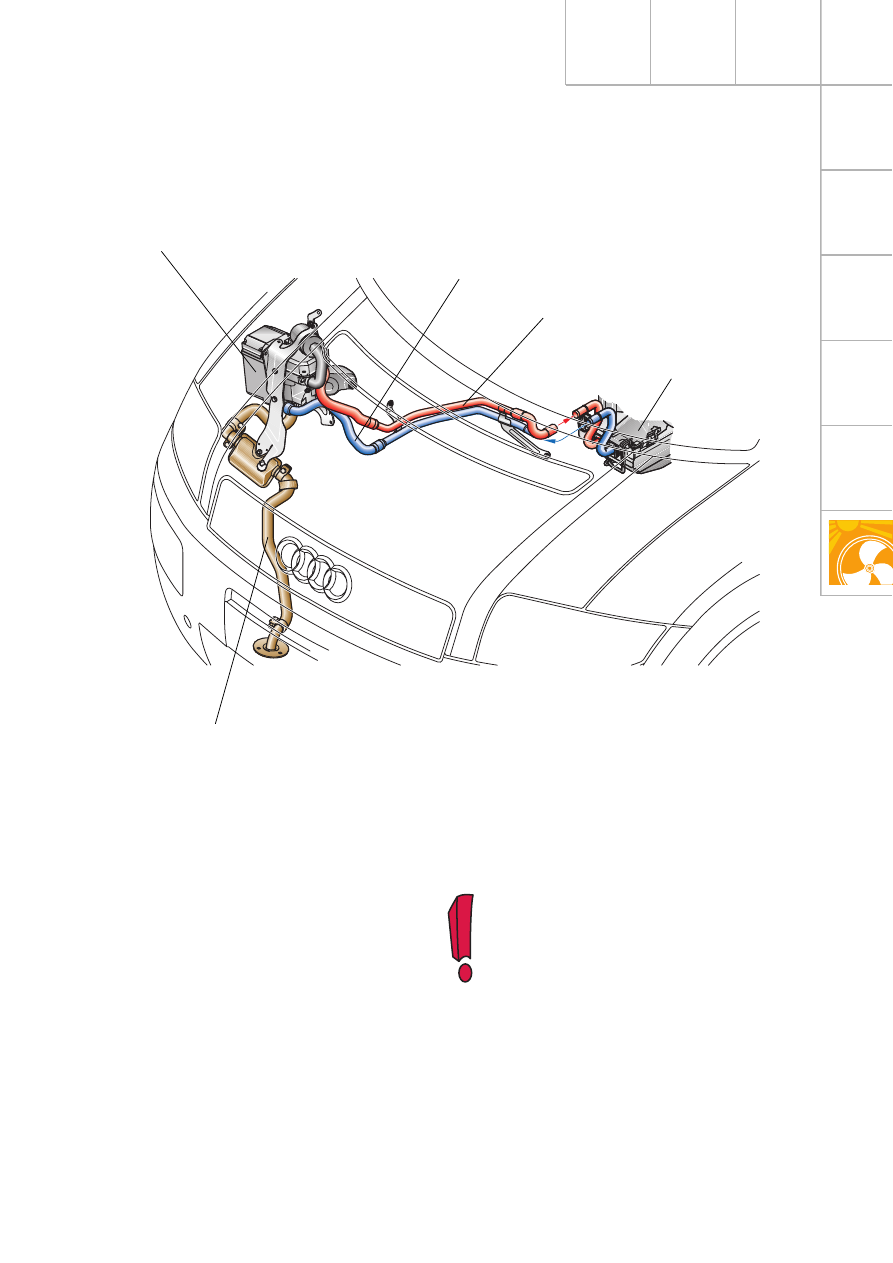

Жидкостный дополнительный отопитель

SSP240_006

Блок управления имеет функцию
самодиагностики (адресное слово 18).
Коды ошибок в памяти неисправностей
сохраняются также после перерыва
в электроснабжении.

Этот дополнительный отопитель
устанавливается преимущественно на Audi
A2 с двигателем TDI в исполнении для
некоторых стран.

Он служит для быстрого прогрева;

– контура системы охлаждения двигателя;
– салона автомобиля

(оттаивание и отпотевание стекол).

Дополнительный
отопитель

Обратный
трубопровод

Напорный
трубопровод

Теплообменник
отопителя

Система выпуска ОГ
дополнительного
отопителя
