Audi A2. Руководство - часть 2

6

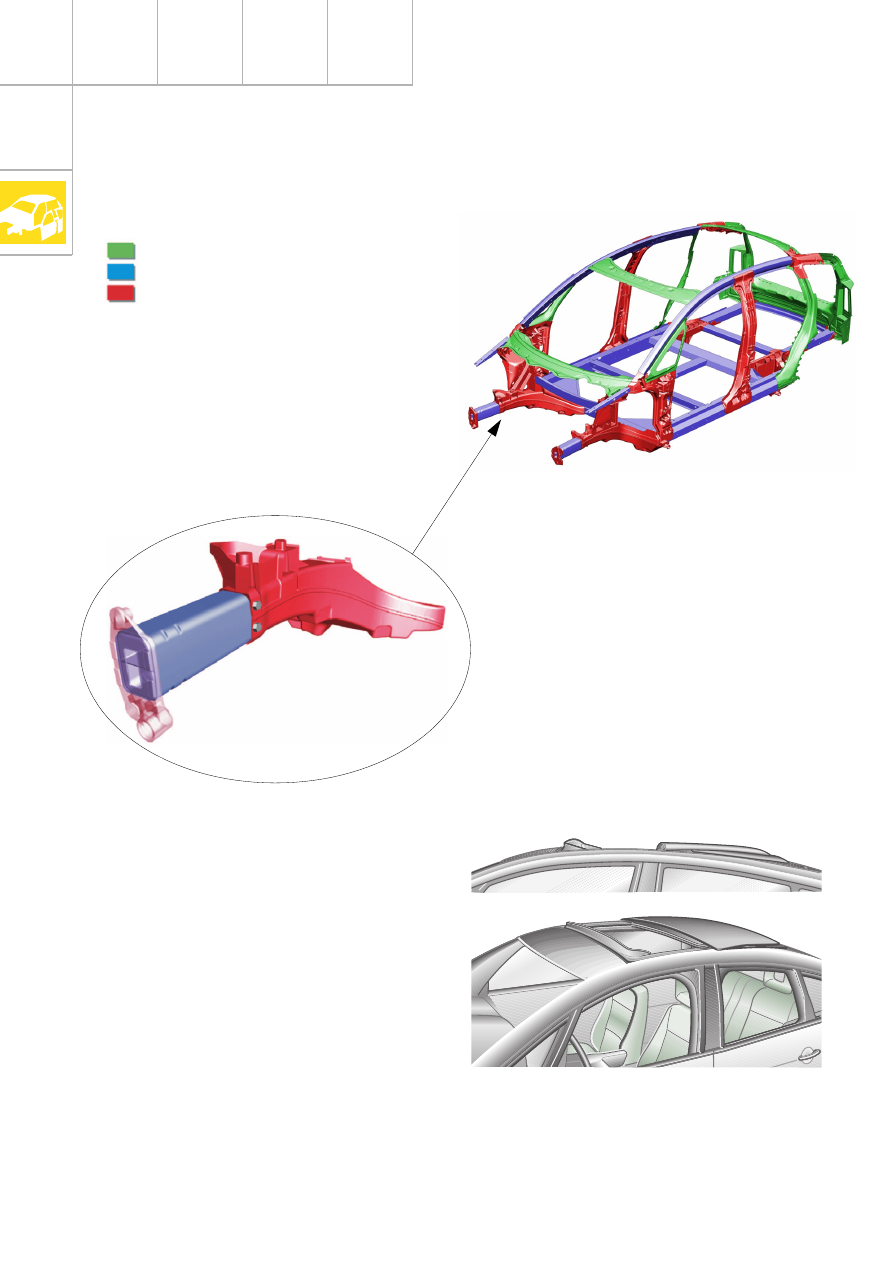

Рама Audi Space Frame автомобиля Audi A2

состоит из

183

штампованных деталей

22

штампованных профилей

20

литых узловых частей

Передние лонжероны изготовлены из
алюминиевых труб, которые способны
поглощать значительную энергию
деформации и заменяются без сварочных
работ.

Крыша Open Sky (дополнительно)

по сравнению с обычным сдвижным люком
открывается на 58% шире, её площадь
остекления на 166% больше.

Подробно об этом см. в программе
самообучения 239.

Кузов

SSP240_029

SSP240_028

7

Запрещается использовать
принадлежности и аксессуары, если они
не были допущены и рекомендованы
Audi AG!

На повреждения, вызванные
электрохимической коррозией, гарантия
не распространяется!

Подробнее об использовании алюминия см.
в программах самообучения 160 и 239.

Электрохимический ряд напряжений
(выдержка)

Свинец
Олово
Железо
Хром
Цинк
Алюминий

Электрохимическая коррозия

При соприкосновении металлов,
занимающих разные места в
электрохимическом ряду напряжений,
возникает электрохимическая коррозия.

Опасность такой коррозии существует при
использовании не предусмотренных Audi AG
соединительных деталей и материалов:
болтов, гаек, шайб, заклёпок, заглушек,
пробок, клеев и т. д.

Поэтому на заводе?изготовителе
используются только соединительные
элементы со специальным покрытием и
диэлектрические резиновые и
пластмассовые детали и клеи.

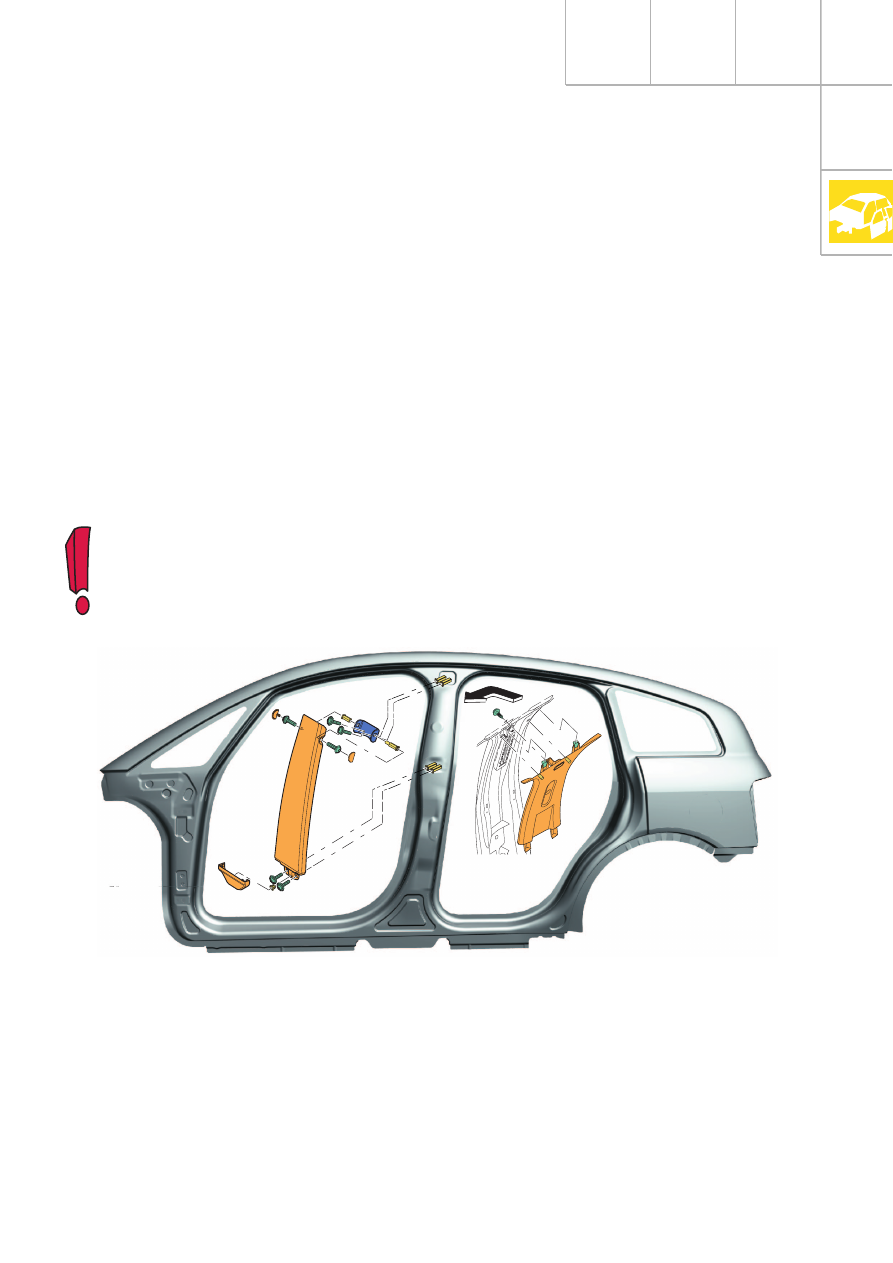

Для снятия верхней внутренней облицовки
стойки B на автомобилях с SIDEGUARD
сначала необходимо отвернуть наружную
декоративную пластину. Под верхней
резиновой заглушкой находится винт. Перед
тем как снять внутреннюю облицовку,
выверните этот винт с наружной стороны.

Впервые в истории автомобилестроения
использована цельная алюминиевая рама
боковины.

В связи с вышесказанным обязательное
требование: использовать только
фирменные запчасти для Audi A2.

SSP240_044

8

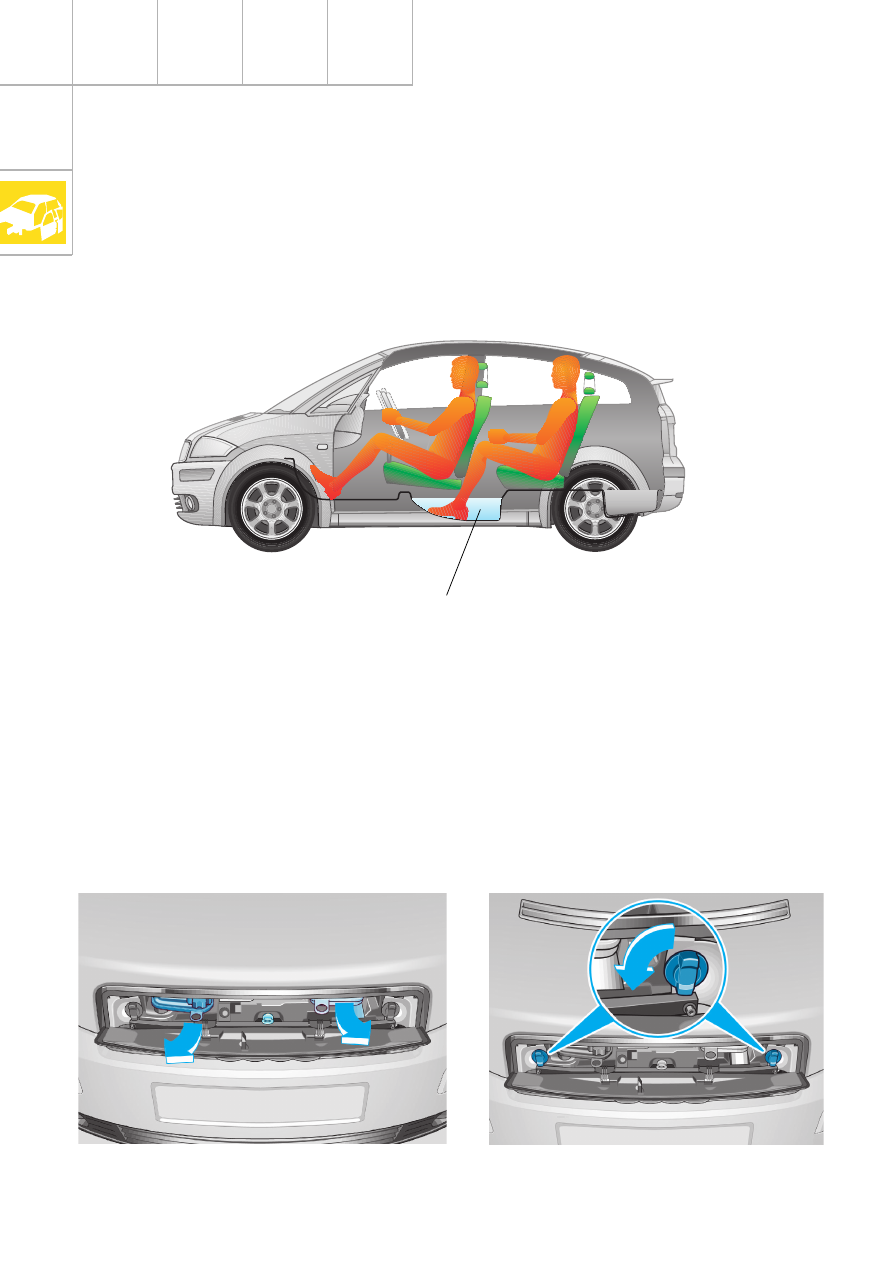

Концепция Space Floor

Конструкция состоит из пола и фальш?пола,
в пространстве между которыми находятся,
например, блок управления двигателя, блок
управления центрального замка,
дополнительный блок реле.

Кузов

Капот

Сервисный модуль облегчает и делает
удобнее проверку уровня и доливку масла и
жидкости для стеклоомывателя.

SSP240_123

Если отпереть запоры за сервисной
крышкой, то капот можно не только открыть,
но и полностью снять.

SSP240_031

SSP240_124

Space Floor

Таким образом, пространство для ног перед
задними сиденьями заглублено (Space?
Floor). Благодаря этому пассажиры на задних
сиденьях могут согнуть колени и принять
удобную позу.

9

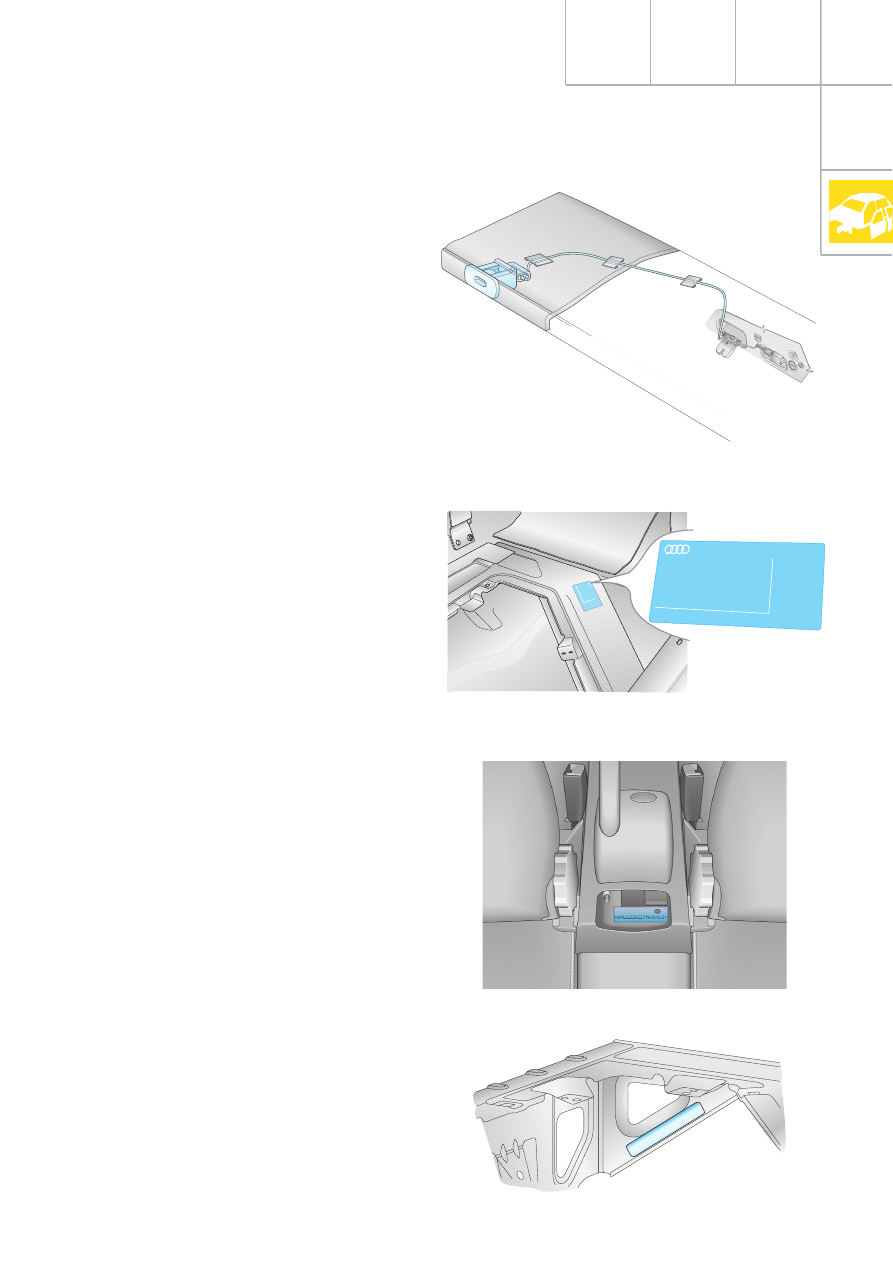

Дверь багажного отсека

В двери багажного отсека нет личинки замка.
Дверь открывается дистанционно (опция)
или вручную с помощью клавиши Soft Touch.

На случай отказа электрооборудования
имеется аварийный привод, позволяющий
отпереть дверь багажного отсека с помощью
троса на ее облицовке.

Рукоятка тросового привода утоплена
в крышку багажного отсека.

SSP240_032

Идентификация автомобиля

Для однозначной идентификации
автомобиля используются таблички,
расположенные в самых разных местах.

Помимо привычных табличек в моторном
отсеке и гнезде запасного колеса, а также
наклейки в сервисной книжке, у Audi A2
имеются несколько новых , расположенных
в других  местах  табличек.

Табличка в пространстве для ног переднего
пассажира.

Новое: VIN?номер на центральном туннеле
сзади …

… и хромоникелевая табличка в межпольном
пространстве на стороне водителя.
Эта табличка изготовлена из нержавеющего
сплава и держится на клею.

SSP240_022

*W

*W

AU

ZZZ8ZZYN

ooo255*

AU

ZZZ8ZZYN

ooo255*

SSP240_084

kg

07

30

kg

06

40

kg

Ty

p 8

Z

AU

DI A

G

e1

  9

8/1

4  0

13

1

W

AU

ZZ

Z8

ZZ

YN

00

02

76

13

00

kg

2- 1-

★

★

445

000

3

01

130

2

AU

A

kg

0730kg

0640kg

Typ 8Z

AUDI AG

e1  98/14  0131

WAUZZZ8ZZYN000276

1300kg

2-

1-

★

★

4450003

01

1302

A

U

A

SSP240_128
