98

Режим

работы

Переход

Проверка

систем

автомобиля

Обновление ПО Audi
Функциональная проверка
Выбор системы/функции автомобиля

Система учёта обновлений ПО (SVM)
SVM — Определение актуальности установленного ПО
SVM — Ввод кода: код SVM для обновления ПО в связи с неисправностью
SVM — Ввод кода: генерирование кода SVM для переоборудования автомобиля
SVM — Разблокировки
SVM — Проверка соединения

Кому не приходилось пережить подобное? Новая программа для
ПК приобретена, спешишь домой, чтобы скорее проинсталлиро-
вать её на компьютер, и тут...
Сегодня многие программные продукты после инсталляции
вначале должны быть активированы производителем. Для этого
пользователь должен либо по телефону, либо непосредственно
с помощью интернет-соединения связаться с производителем,
чтобы активировать свое программное обеспечение. В случае
рабочих программ ПК при этом происходит, помимо прочего,
обмен информацией о применяемом аппаратном обеспечении
или использовавшемся ранее программном обеспечении.
Кроме того, пользователю необходим номер лицензии или
PIN-код. С помощью этих мер производитель убеждается в том,
что для используемого аппаратного обеспечения применяются
правильные программные продукты.

И у Audi активация программных продуктов находит всё более
широкое применение.
Пример Audi A1: автомобиль можно заказать в комплектации
с магнитолой concert с пакетом подключения (так называемый
пакет Ready4Nav). Если клиент примет решение активировать
функцию навигации, то он должен приобрести у дилера Audi
пакет обновления. Этот пакет включает два элемента:

1)

Документация для активации функции навигации

2)

Действующий блок навигационных данных (на карте SD)
с документом для активации права использования навига-
ционных карт.

Документ для активации служит доказательством наличия права
пользования и содержит три номера:

1) Код активации
2) Номер активации
3) PIN-код

Право пользования действительно для одного автомобиля и не
может передаваться.

Активацию продукта можно выполнить только у дилера Audi
с помощью диагностического тестера. Для этого всегда необхо-
димо онлайн-соединение с системой учёта обновлений ПО
(SVM). Необходимая программа проверки «SVM — Разблоки-
ровки» доступна в меню функций «Обновление ПО Audi»,
Ведомые функции и Ведомый поиск неисправностей. Предпо-
чтительнее использовать программу с помощью функции
«Обновление ПО Audi».

Audi

Audi A1 2011>

2011 (B)

Седан, 3-х дверный

(седан с укороченным задним свесом)

CAXA 1,4 л TFSI/90 кВт

Активация продукта в условиях сервисного предприятия

477_169

Сервисное обслуживание

99

- 1 -

- 2 -

- 3 -

1. Описание

функции

Режим

работы

Переход

Обновление ПО Audi
Функциональная проверка
Разблокирование данных/функций

Указания по проверке

Необходимо

- 1 — разблокировать новые приобретённые
данные/функции?

- 2 — разблокировать уже имеющиеся данные/
функции (например, после замены блока
управления)?

- 3 — прервать программу проверки?

477_168

С помощью этой программы проверки во-первых производится
активация нового продукта, во-вторых, в случае ремонта пере-
писываются уже имевшиеся данные и функции (разблокировка).
Для выполнения программы необходимо ввести данные пользо-
вателя системы GEKO сотрудника, выполняющего разблоки-
ровку.

Audi

Audi A1 2011>

2011 (B)

Седан, 3-х дверный

(седан с укороченным задним свесом)

CAXA 1,4 л TFSI/90 кВт

100

477_181

Документ для активации

5. Ответ с новым кодом
разблокировки

4. Запрос разблокировки
с данными активации

6. Ввод кода разблокировки
в систему автомобиля

1. Считывание
данных активации
(код активации,
номер активации,
PIN-код)

3. Передача
данных
автомобиля

2. Ввод
данных акти-
вации (код
активации,
номер актива-
ции, PIN-код)

В случае активации функции навигации для магнитолы concert
Audi A1 активацию необходимо провести дважды. Первый
раз — для активации функции навигации, и второй раз — для
разблокирования права пользования блоком данных навигации.

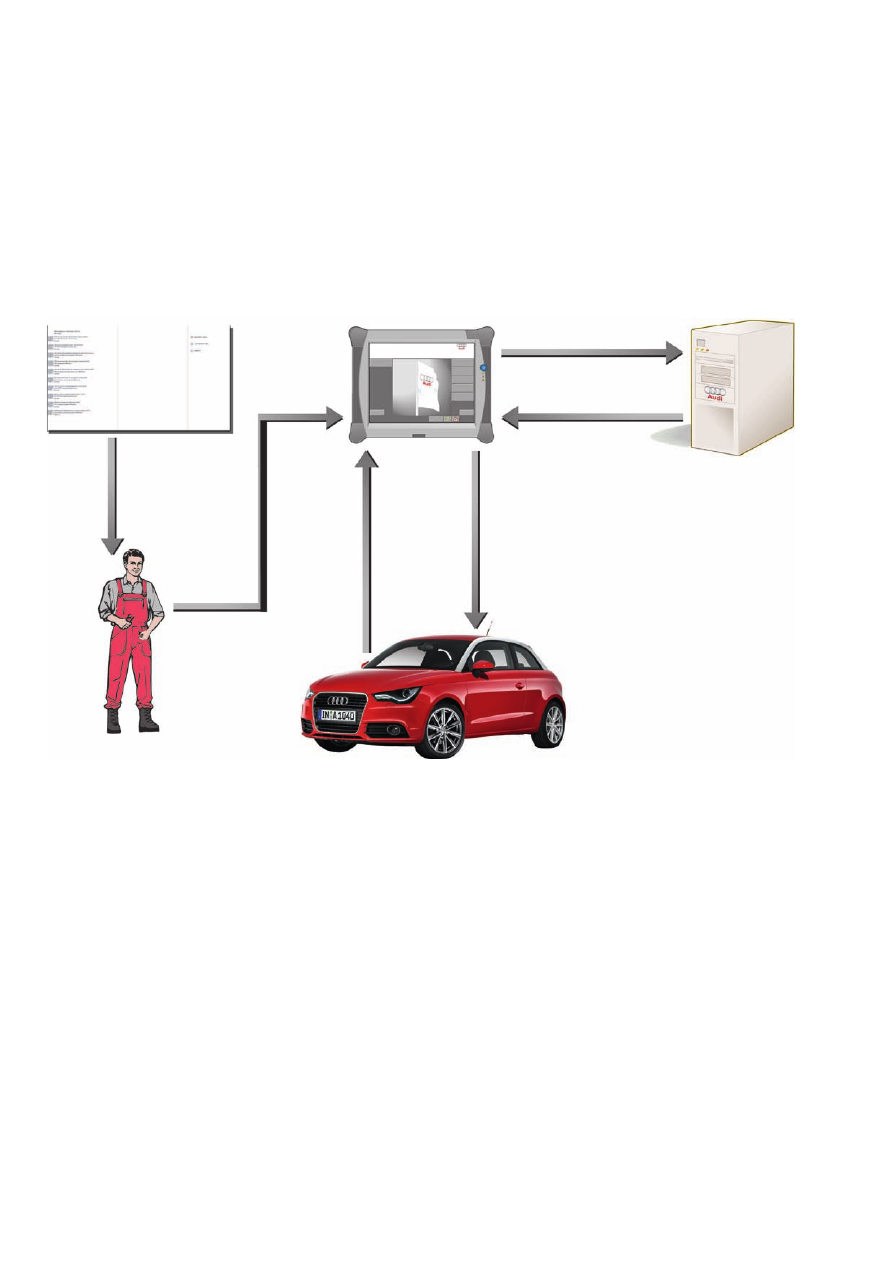

Далее схематически показан процесс разблокирования нового
продукта. Для более наглядного представления вход в ведомую
программу проверки диагностического тестера не показан.
После запуска программы, для активации необходимо выбрать
программу проверки «1 — разблокировать новые приобретён-
ные данные/функции» (см. страницу 99, рис. 477_168).

При замене блока управления, для которого активация уже была
выполнена, необходимо восстановить разблокировку. Для этого
восстановления, после автоматического кодирования и параме-
трирования, необходимо отработать программу проверки
«SVM — Разблокировки». При отработке программы «Замена
блока управления» эта программа автоматически включается
в план диагностики.
После запуска программы, для активации необходимо выбрать
программу проверки «2 — разблокировать уже имеющиеся
данные/функции (например, после замены блока управления)»,
(см. страницу

99



рис. 477_168).

Далее схематически показан процесс восстановления разблоки-
ровки в случае ремонта. Для более наглядного представления
вход в ведомую программу проверки диагностического тестера
не показан. Процесс активации показан с момента после ввода
данных пользователя GEKO.

Система учёта
обновлений
ПО (SVM)

Процесс активации показан с момента после ввода данных
пользователя GEKO.

Процесс активации нового продукта

Процесс восстановления разблокировок в случае ремонта

101

!

477_182

Готово

1. Описание

функции

Режим

работы

Переход

Обновление ПО Audi

Audi

Audi A1 2011>

2011 (B)

Седан, 3-х дверный

(седан с укороченным задним свесом)

CAXA 1,4 л TFSI/90 кВт

Функциональная проверка
Разблокирование данных/функций

Запись/считывание кода разблокировки

Необходимый для активации данных/функций код

разблокировки успешно сохранён в блоке

управления.

Активированы следующие данные/функции:

База данных навигации MMI3G, карта 2010 года,

Audi: действительна

База данных навигации MMI3G, карта 2011 года,

Audi: действительна

Нажать кнопку Готово.

477_167

4. Ответ с задокументированным
кодом разблокировки

3. Запрос задокументированного
для автомобиля кода разблокировки

1. Вызов программы
восстановления разблокировок

2. Передача
данных
автомобиля

5. Восстановления
задокументированного
кода разблокировки
в автомобиле

Система учёта
обновлений ПО
(SVM)

При восстановлении разблокировок вводить данные активации
больше не требуется. Эти данные сохраняются в системе SVM
при первичной активации.

Указание
После активации действующей карты навигации система навигации может использовать все более ранние версии.
Если, к примеру, в MMI3G разблокирована карта 2011 года, то поддерживаются и версии карты за 2009 и 2010 годы.

Индикация после завершения разблокировки

После успешного завершения разблокировки на дисплей диа-
гностического тестера выводится обратное сообщение об акти-
вированных данных или функциях. Например, после обновле-
ния навигационных данных показывается, карты какого года
издания теперь действительны для применения в навигацион-
ной системе автомобиля.

Такая разблокировка необходима и в случае блоков управления,
у которых функции были активированы уже на заводе.
К примеру, это может быть необходимо для A1 в случае, если
заменяется блок управления электронной информационной
системы 1 J794 (RMC) с функцией навигации.
