Ауди Q7. Инструкция - часть 54

8

Ассистент смены полосы движения (SWA)

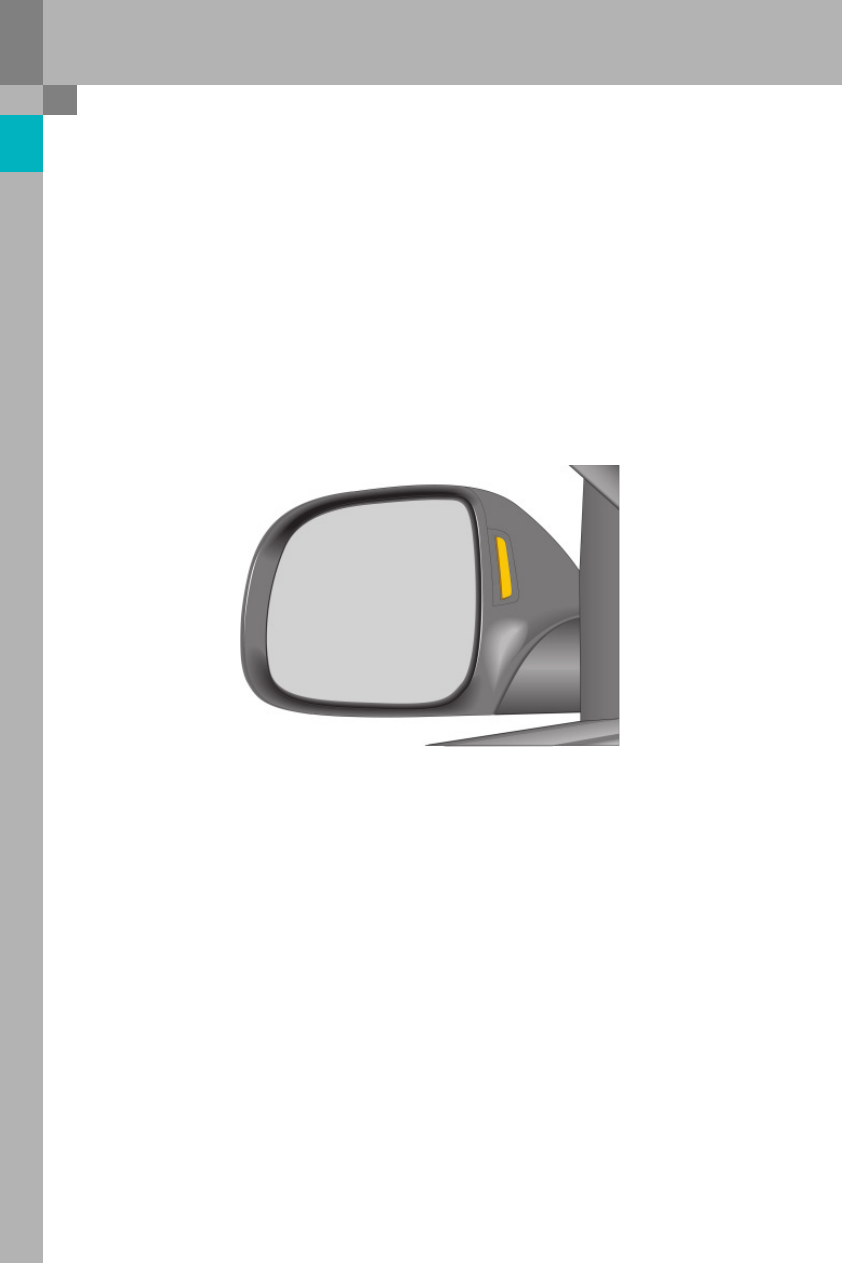

Сигнальные лампы в наружных зеркалах

Ассистент смены полосы движения оповещает и предупреждает водителя о потенциальной опасности при
перестроении в другой ряд с помощью встроенных в наружные зеркала заднего вида сигнальных ламп.

Для этих ламп используются следующие обозначения: сигнальная лампа ассистента смены полосы
движения в наружном зеркале со стороны водителя K233 и сигнальная лампа ассистента смены полосы
движения в наружном зеркале со стороны переднего пассажира K234.
Сигнальные лампы K233 и K234 заменяются без снятия корпуса зеркала. Порядок их замены описан
в руководстве по ремонту.

Управляющие сигналы к лампам поступают непосредственно от подчиненного блока J770.
Сигнальная лампа представляет собой четыре желтых светодиода.

При обнаружении помехи на одной из соседних полос в зеркале соответствующей стороны загорается
сигнальная лампа. Если водитель не проявляет намерения перестроиться в другой ряд, то сигнальная лампа
горит непрерывным светом, сообщая этим о наличии помехи. Когда водитель включает указатели поворота,
то есть проявляет намерение перестроится в занятый соседний ряд, сигнальная лампа предупреждает его
об опасности четырехкратным миганием.

Яркость сигнальных ламп регулируется в MMI (5 уровней).
Для регулировки яркости ламп также используется значение окружающей освещенности, измеряемое
датчиком дождя и освещенности G397.

375_006

9

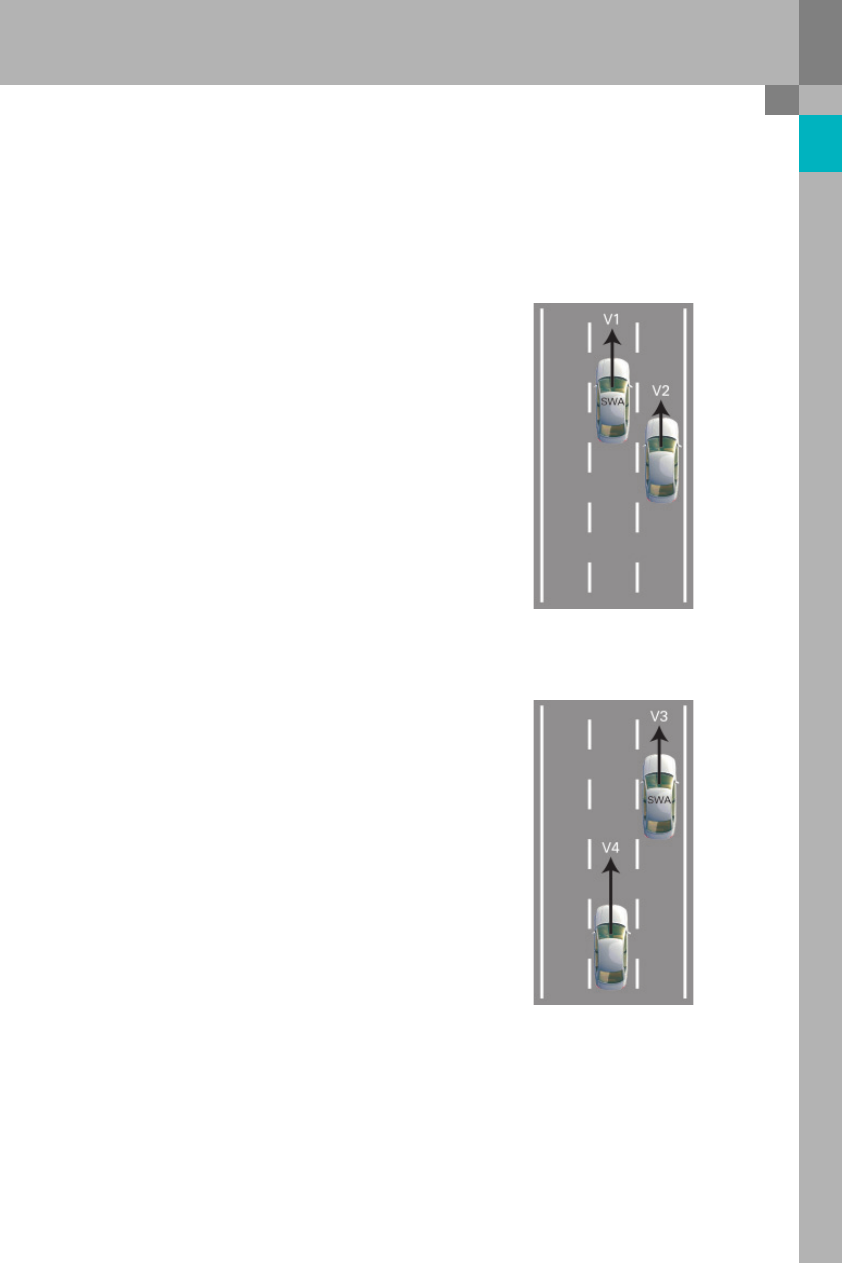

Ниже в качестве примера описываются две
типичные дорожные ситуации, в которых ассистент
смены полосы движения подает предупреждающий
сигнал:

Ситуация 1

Оборудованный SWA автомобиль движется по
средней полосе трехполосной магистрали и
опережает движущееся справа транспортное
средство. Скорость автомобиля с SWA превышает
скорость обгоняемого автомобиля меньше, чем на
15 км/ч. Обгон с такой скоростью требует
времени, так что обгоняемый автомобиль в какой=
то момент попадает в мертвую зону. В этой
ситуации сигнальная лампа в правом наружном
зеркале сообщает водителю, что правая полоса
движения занята. Если водитель автомобиля с SWA
включает правый указатель поворота, то
четырехкратное мигание сигнальной лампы
в правом зеркале предупреждает его об опасности.

Ситуация 2

Автомобиль с SWA движется со средней скоростью
по правой полосе трехполосной магистрали. По
средней полосе его быстро нагоняет другое
транспортное средство. Ассистент смены полосы
движения обнаруживает приближающийся
автомобиль и зажигает сигнальную лампу в левом
наружном зеркале. Если водитель включает левые
указатели поворота, то сигнальная лампа начинает
мигать и этим предупреждает водителя об
опасности столкновения.

Максимальное расстояние между двумя
автомобилями, при котором включаются
сигнальные лампы, зависит от разности скоростей
движения.
Чем выше разность скоростей, тем это расстояние
больше. Но в любом случае оно не превышает 50 м,
потому что 50 м — это предел обнаружения помехи
радарами.

Две типичные дорожные ситуации

375_007

375_008

10

Ассистент смены полосы движения (SWA)

Управление системой

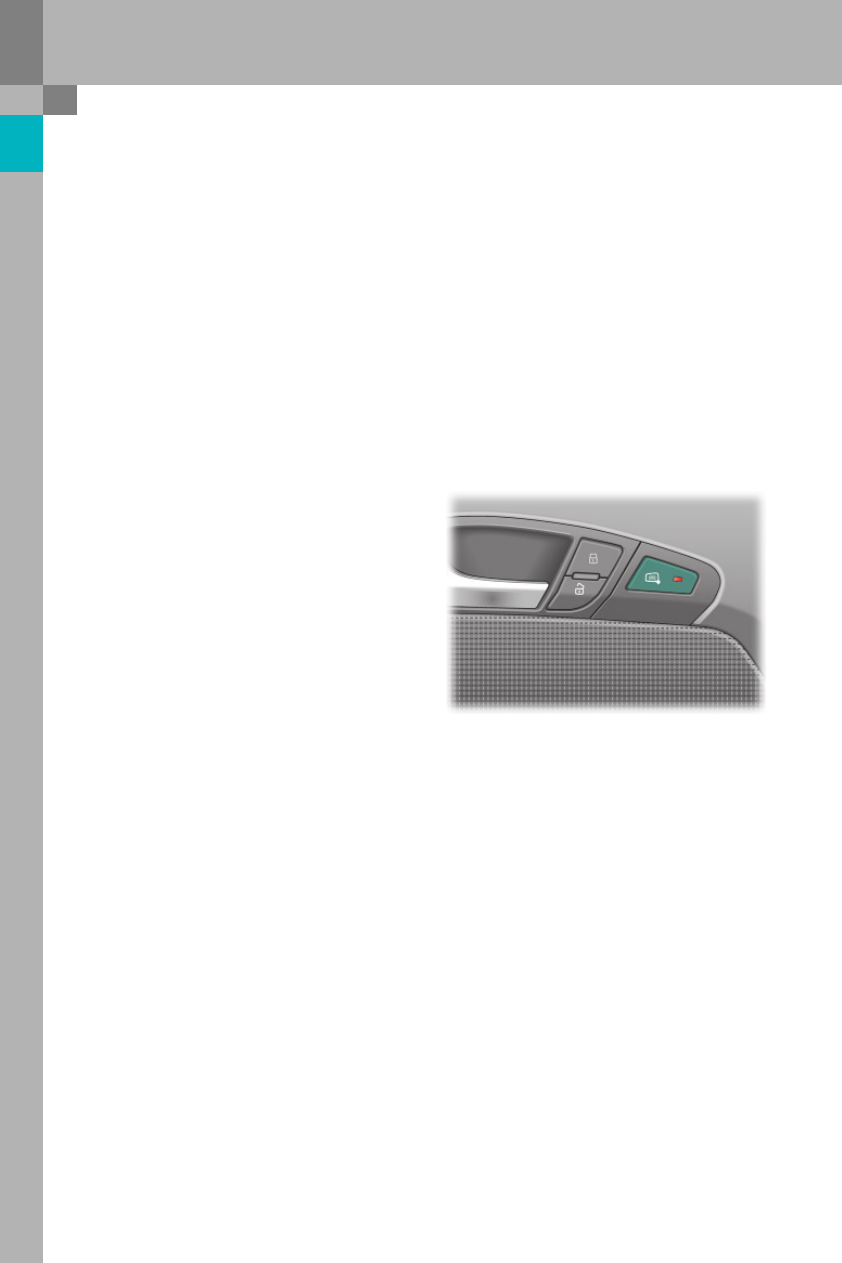

В двери водителя рядом с выключателем центрального замка находится клавиша ассистента смены полосы
движения E530. Она служит для включения и выключения системы и имеет встроенный красный светодиод
для отображения текущего состояния системы. Горящий светодиод сигнализирует о том, что ассистент
смены полосы движения включен. Погасший светодиод свидетельствует о том, что система выключена или
неисправна. Если на момент выключения двигателя система была включена, то после следующего пуска
двигателя она снова автоматически включается.

Включенный ассистент смены полосы движения может находиться в активном или неактивном состоянии.
Система находится в активном состоянии, если выполнены два условия: автомобиль движется со скоростью
не ниже 60 км/ч, и радиус поворота составляет не менее 170 метров. Если одно из этих двух условий не
выполнено, то система находится в неактивном режиме.

Следует иметь в виду, что система не имеет
индикатора активности, то есть водителю никак не
сообщается о том, активна система в данный
момент или нет.

375_009

11

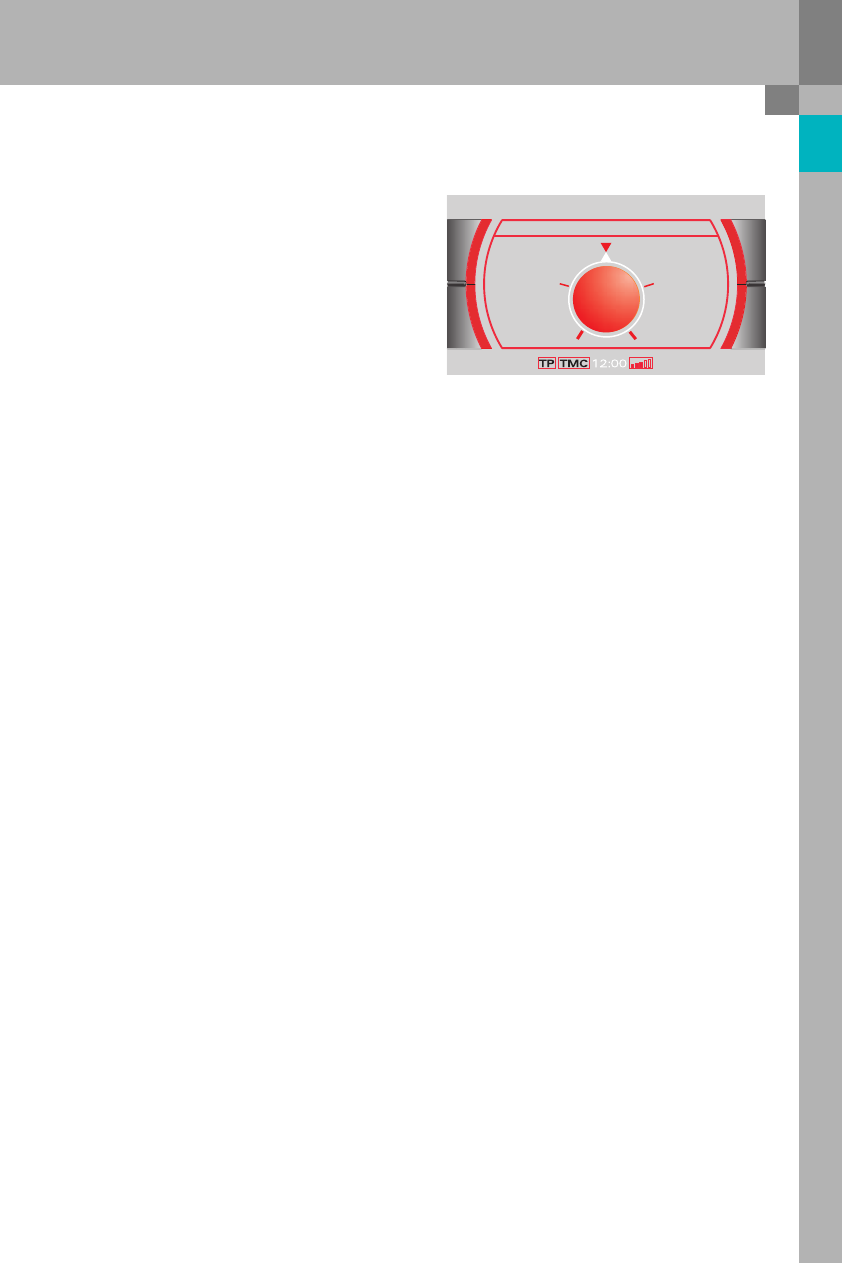

Регулировка яркости сигнальных ламп

С помощью MMI водитель может отрегулировать
яркость сигнальных ламп в наружных зеркалах
заднего вида. Для этого в меню «Автомобиль»
необходимо выбрать и подтвердить нажатием на
кнопку управления пункт «Audi side assist».

Яркость сигнальных ламп настраивается
в пределах 5 уровней. При этом третий уровень
является заводской (стандартной) настройкой.
После выбора уровня сигнальные лампы в течение
2 с горят с соответствующей этому уровню
яркостью.

Сохранение персональных настроек

По окончании поездки в блоке управления
ассистента смены полосы движения J769
(задающий блок) сохраняется настройка яркости
свечения сигнальных ламп для того ключа, который
был вставлен в замок зажигания в последний раз.
Когда этот ключ будет вставлен в замок в
следующий раз, в автомобиле восстановятся
сохраненные для него настройки.

375_010

Автомобиль

Системы

Версия

Пользователь

Бортовой журнал

Яркость индикации

больше

меньше
