85

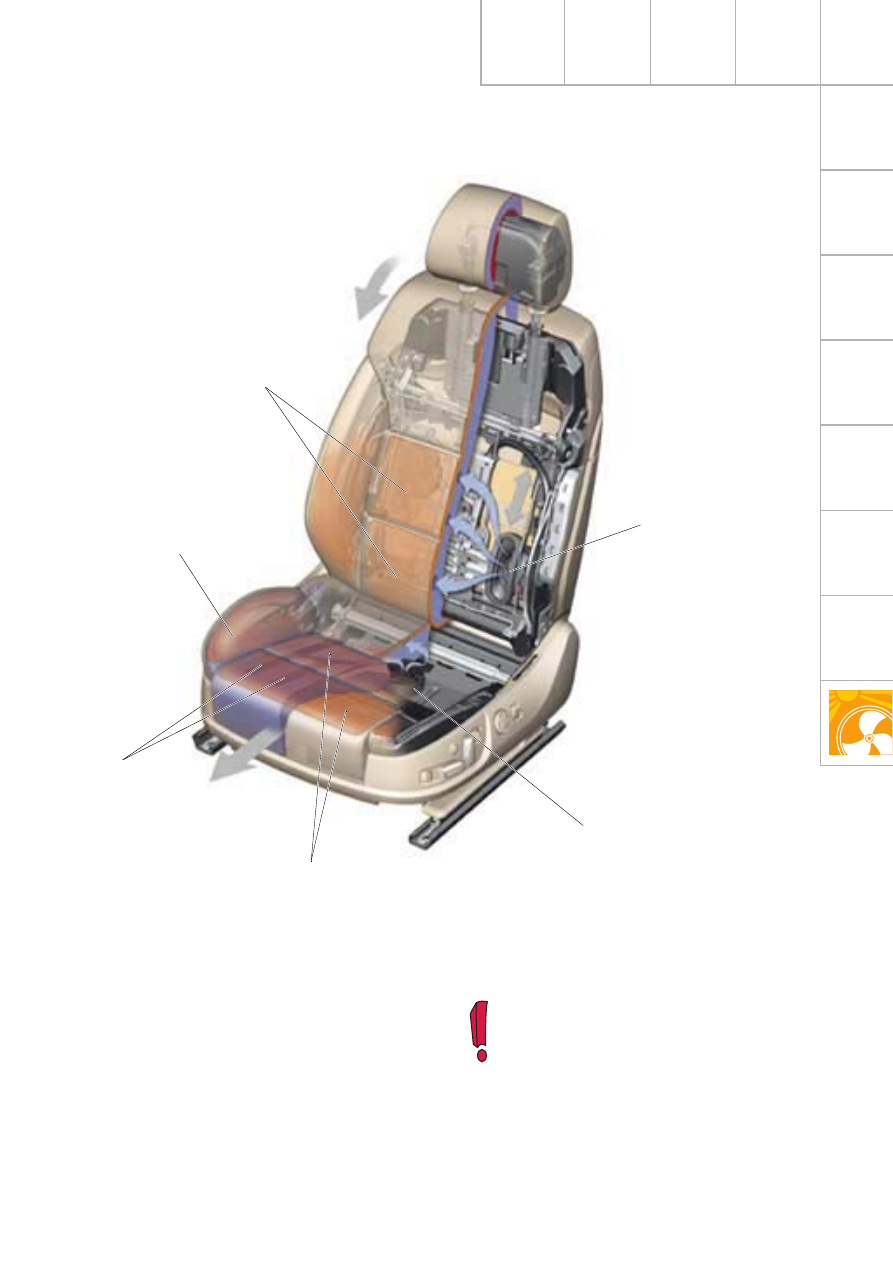

Kомфортное сиденье

Функции обогрева и вентиляции сидений
не связаны с автоматическим регулирова-
нием климатической установки.

Воздушные каналы
в обивке подушки

Вентилятор в подушке

Kарбоновые нагревательные
элементы в подушке

Kарбоновые нагревательные
элементы в спинке

Kарбоновый нагревательный
элемент в боковине подушки

Kлиматизация сидений достигается с помо-
щью вентиляторов, встроенных в подушку
и спинку. Подогретый воздух подается по
каналам в обивке и далее через мелкие
отверстия в коже обшивки.

SSP282_108

Вентилятор в спинке

86

J126 – блок управления вентилятором салона

J255 – блок управления системой Climatronic

J528 – блок управления электронными приборами

в крыше

J533 – диагностический интерфейс сопряжения

шин данных

N175 – клапан подачи жидкости к левому

отопителю

N176 – клапан подачи жидкости к правому

отопителю

N280 – регулирующий клапан компрессора

кондиционера

N340 – обогреватель датчика влажности

T16 – диагностическая 16-контактная колодка

V2

– вентилятор салона

V42 – вентилятор датчика температуры

V50 – циркуляционный электронасос

V68 – серводвигатель заслонки регулирования

температуры

V71 – серводвигатель заслонки воздухозаборного

канала

V102 – серводвигатель центрального сопла

V107 – серводвигатель заслонки обдува стекол

V108 – серводвигатель заслонки подачи воздуха

в ноги водителя

V109 – серводвигатель заслонки подачи воздуха

в ноги правого пассажира

V110 – серводвигатель центрального левого сопла

V111 – серводвигатель центрального правого

сопла

V113 – серводвигатель заслонки рециркуляции

V199 – серводвигатель заслонки обдува стекол и

правого пассажира

V200 – серводвигатель заслонки обдува стекол и

водителя

V220 – серводвигатель заслонки регулирования

температуры на выходе из заднего левого

сопла

V221 – серводвигатель заслонки регулирования

температуры на выходе из заднего

правого сопла

Z42 – нагревательный элемент в зоне ног сзади

слева

Z43 – нагревательный элемент в зоне ног сзади

справа

Z45 – нагревательный элемент в сидении

водителя

Z46 – нагревательный элемент в сидении

переднего пассажира

Условные обозначения

C20 – солнечная батарея

G56 – датчик температуры на панели приборов

G65 – высотный датчик

G89 – датчик температуры в воздухозабор-

ном канале

G92 – потенциометр на серводвигателе

заслонки регулирования температуры

G107 – датчик освещенности

G113 – потенциометр на серводвигателе

заслонки воздухозаборного канала

G135 – потенциометр на серводвигателе

заслонки обдува стекол

G136 – потенциометр на серводвигателе

левого центрального сопла

G137 – потенциометр на серводвигателе

правого центрального сопла

G138 – потенциометр на серводвигателе

центрального сопла

G139 – потенциометр на серводвигателе ле-

вой заслонки подачи воздуха в ноги

G140 – потенциометр на серводвигателе пра-

вой заслонки подачи воздуха в ноги

G143 – потенциометр на серводвигателе

заслонки рециркуляции

G150 – датчик температуры на выходе из

левого сопла

G151 – датчик температуры на выходе из

правого сопла

G191 – датчик температуры на выходе в салон

G238 – датчик качества воздуха

G263 – датчик температуры воздуха на

выходе из испарителя

G317 – потенциометр на серводвигателе за-

порной заслонки обдува стекол и по-

дачи воздуха на переднего пассажира

G318 – потенциометр на серводвигателе

запорной заслонки обдува стекол и

подачи воздуха на водителя

G344 – датчик температуры сиденья водителя

G345 – датчик температуры сиденья

переднего пассажира

G347 – датчик положения центрального

левого сопла

G348 – датчик положения центрального

правого сопла

G351 – потенциометр на серводвигателе

заслонки регулирования температуры

на выходе из заднего левого сопла

G352 – потенциометр на серводвигателе

заслонки регулирования температуры

на выходе из заднего правого сопла

G355 – датчик влажности

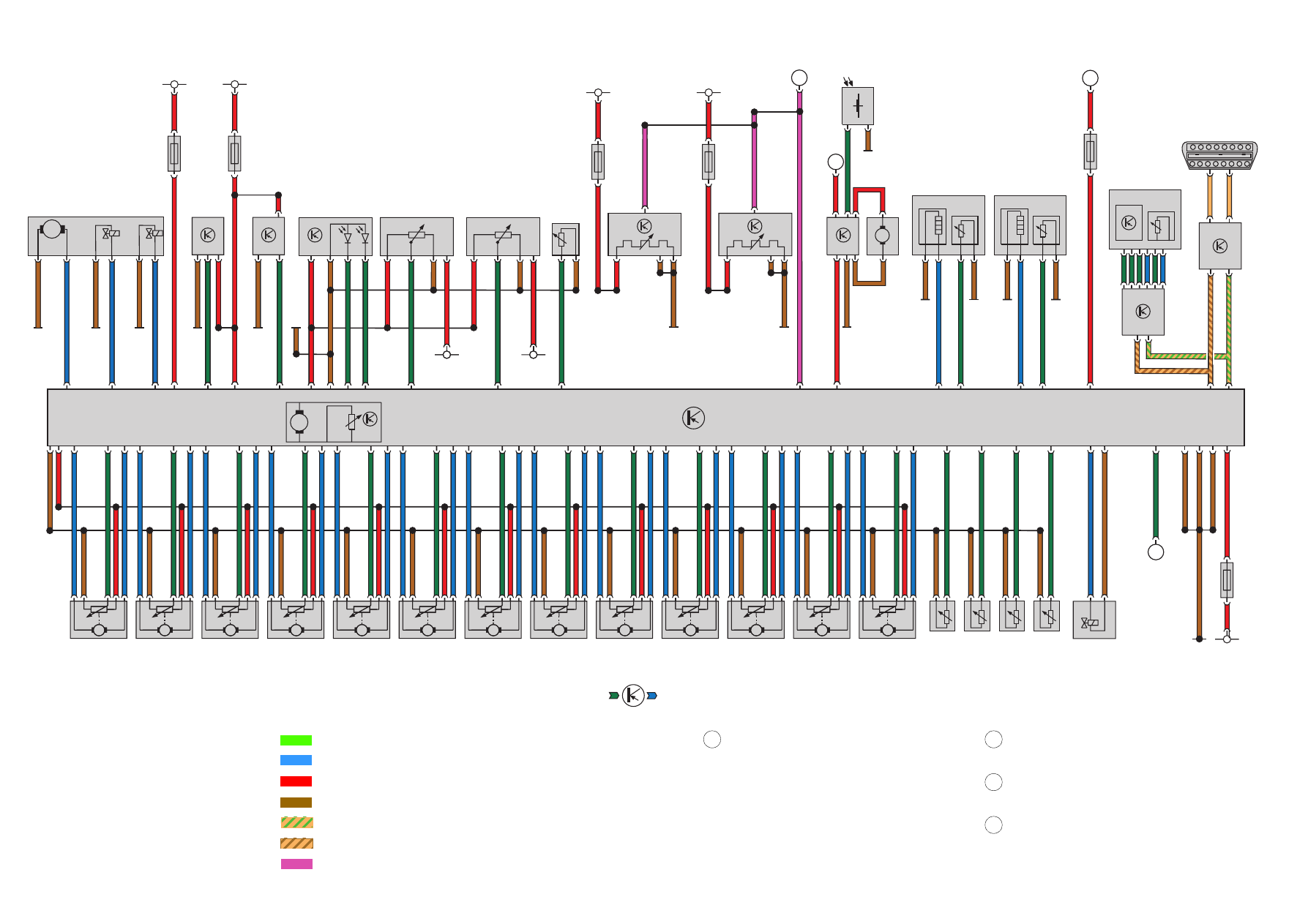

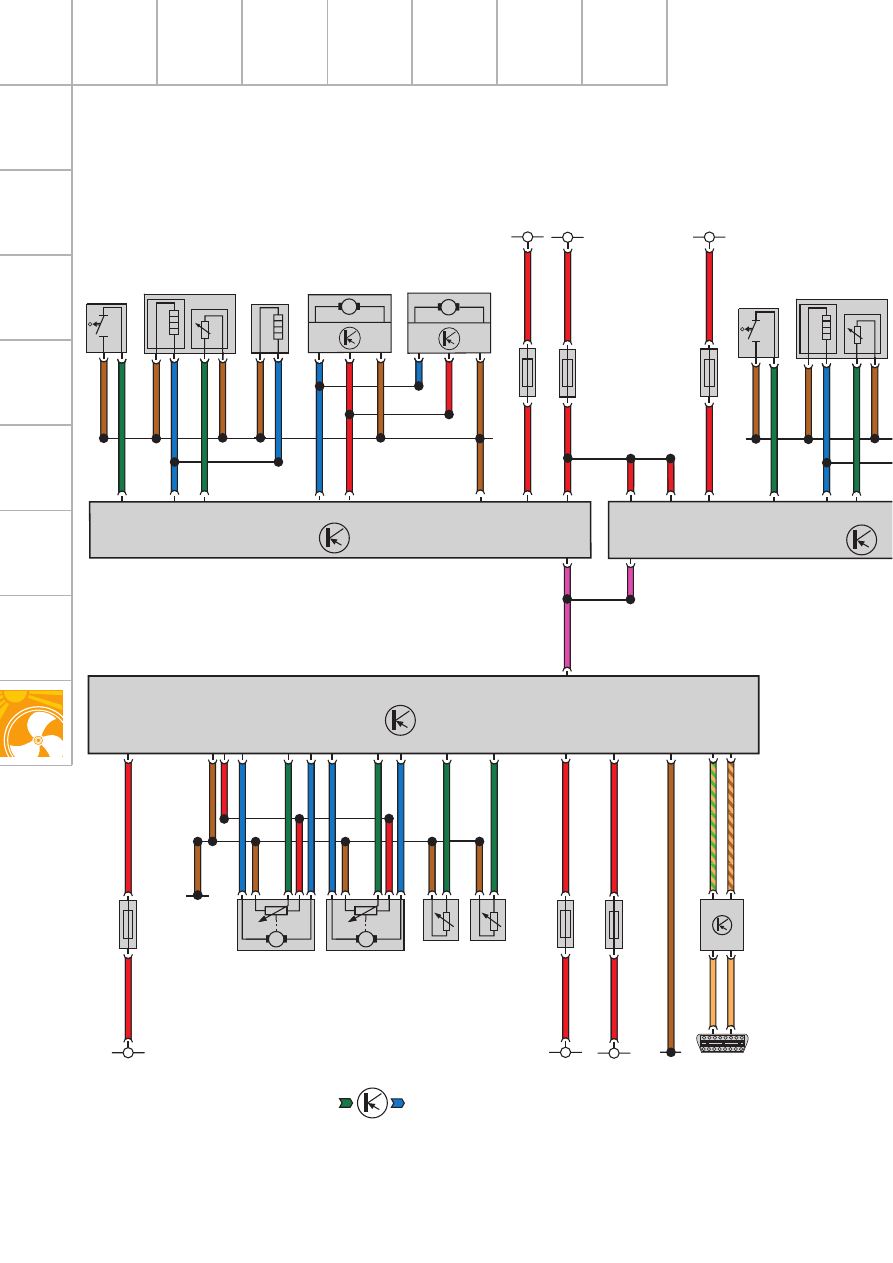

Система отопления и кондиционирования

Функциональная схема
Kлиматическая установка. Передняя часть

M

M

M

M

M

M

M

M

M

M

M

M

M

M

M

V50

N175

N176

G238

G65

G107

G348

G347

Z43

Z42

J126

V2

Z45

G344 Z46

G345

30

15

S

S

15A

5A

75

S

25A

75

S

25A

C20

S

20A

N340

G355

J528

J533

S

10A

30

G89

G150

G151

G263

V221

V111

V110

V220

V102

V68

V109

V108

V199

V200

V107

V71

V113

J255

V42

G56

58S

58S

G143

G113

G135

G318

G317

G139

G140

G92

G138

G351

G136

G137

G352

31

in

out

2

3

1

4

G191

N280

M

T16

Обозначения цветом

= входной сигнал,

= выходной сигнал,
= питание от вывода "Плюс",
= "Масса",

= провод High шины CAN системы "Kомфорт",
= провод Low шины CAN системы "Kомфорт",
= шина LIN.

Дополнительные сигналы

– Шина LIN-связывает климатическую

установку с

– блоком управления обогревом

ветрового стекла J505,

– блоком управления вентиляцией

сиденья водителя J672,

– блоком управления вентиляцией

сиденья переднего пассажира J673

1

– Связь с клеммой 30 на вентиляторе

салона

– Связь с клеммой 30 системы обогрева

передних сидений

– Связь с выключателем шторки на

заднем стекле E149

2

3

4

SSP282_109

88

Z12

E265

S

20A

30

G178

31

in

out

G426

G427

V219

G349

G350

M

V218

M

J533

S

15A

30

S

5A

15

G95

S



30

75

S

20A

S

5A

75

Z11

Z10

V273

G177

G94

M

M

V271

J674

J675

T16

Система отопления и кондиционирования

Функциональная схема
Kлиматическая установка. Задняя часть
