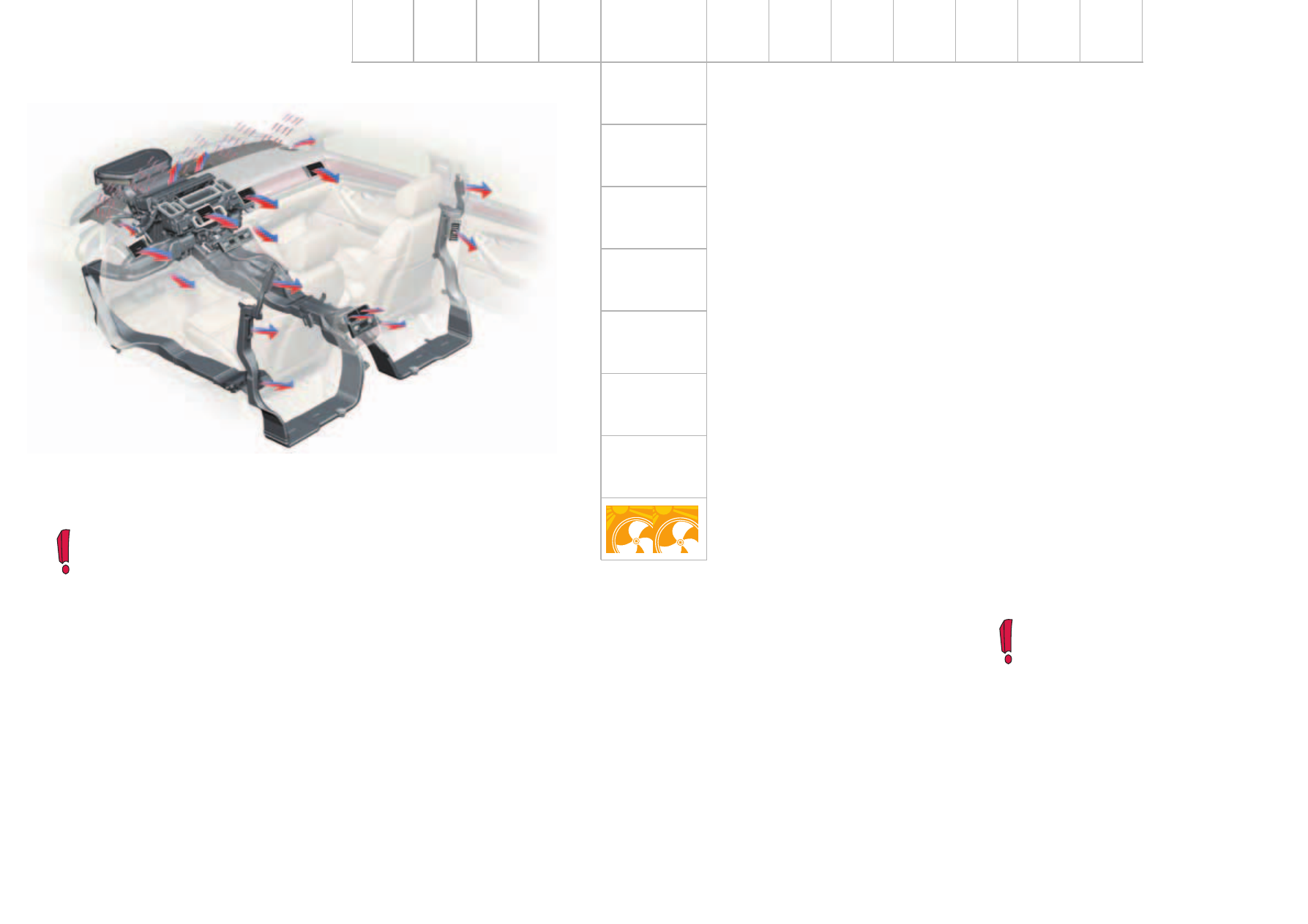

Различают два варианта
климатической установки:
– с разделением объема салона на
две зоны для передних и задних
сидений,
– с разделением объема салона на
четыре зоны
Различают также три варианта
исполнения панели управления:
– без органов управления обогревом
и вентиляцией сидений,
– с органами управления обогревом
сидений,
– с органами управления обогревом
и вентиляцией сидений.

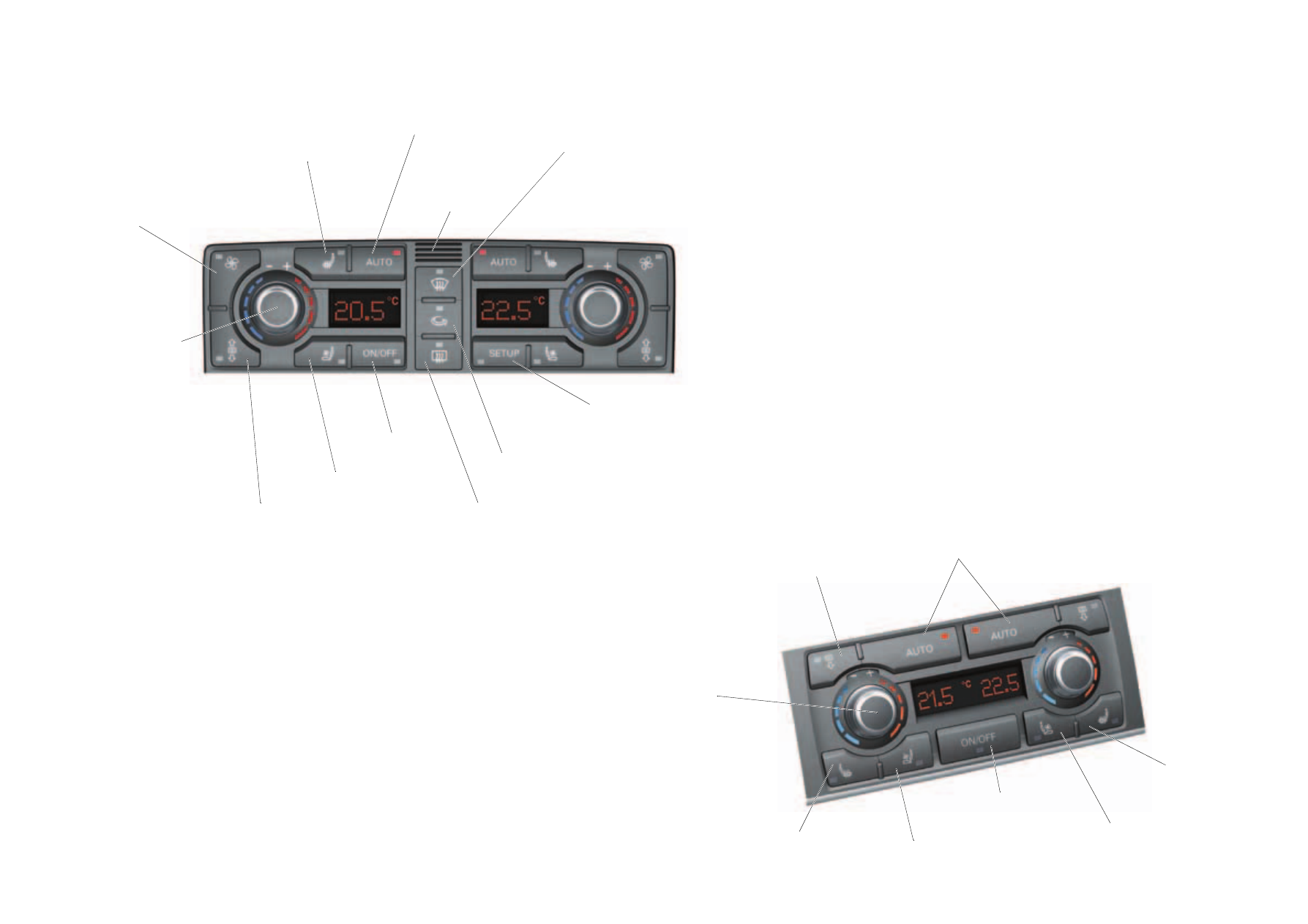

Эти панели можно распознать по
каталожному номеру.
SSP282_099
Самодиагностика
Kоды неисправностей и блоки данных изме-
рений климатической установки и системы
обогрева сидений вызываются через адрес
08 "Klima-/Heizungselektronik (Электронное
управление кондиционером и отопителем)"
и адрес 28 "Klimasteuerung Fondraum
(Микроклимат в задней части салона)".
Проведение диагностики и направленного
поиска неисправностей с помощью прибора
VAS 5051 описаны в Руководстве по ремонту
систем отопления и кондиционирования авто-
мобиля конкретной модели.
Kонцепция управления
При включении зажигания вступает в действие
прибор управления системой Climatronic J255,
который регулирует температуру, распределе-
ние потоков воздуха в салоне, частоту вра-
щения вентилятора и другие параметры на
уровнях, которые были установлены перед
последним выключением зажигания; при этом
учитывается код ключа или отпечатки паль-
цев водителя.
Eсли проводится дикталоскопическое распоз-
навание, ему отдается предпочтение перед
идентификацией ключа (см. Пособие по прог-
рамме самообразования № 287 "Aвтомобиль
Audi A8 модели 2003 года. Kомпоненты
электрооборудования).
Электрический обогреватель ветрового стек-
ла расходует при этом только то количество
энергии, которое можно отобрать из бортовой
сети без опасности разряда аккумуляторной
батареи. Этот процесс контролируется блоком
управления электроэнергетикой J644.
Нагревательный элемент ветрового стекла
представляет собою зажатую между его
слоями металлическую пленку, к которой
подводится напряжение. Такой элемент уже
применялся на автомобилях Audi A4 (см.
Учебное пособие № 213).
Kомпрессор кондиционера регулируется по
нагрузке, как это уже было реализовано на
автомобилях Audi A4; внешнее управление им
осуществляется посредством регулирующего
клапана (см. Учебное пособие № 240).
Прибор управления системой Climatronic
J255 подключен к шине CAN системы
"Kомфорт", посредством которой произ-
водится также его диагностика.
Kлиматическая установка с ручным управ-
лением на автомобиль не устанавливается.

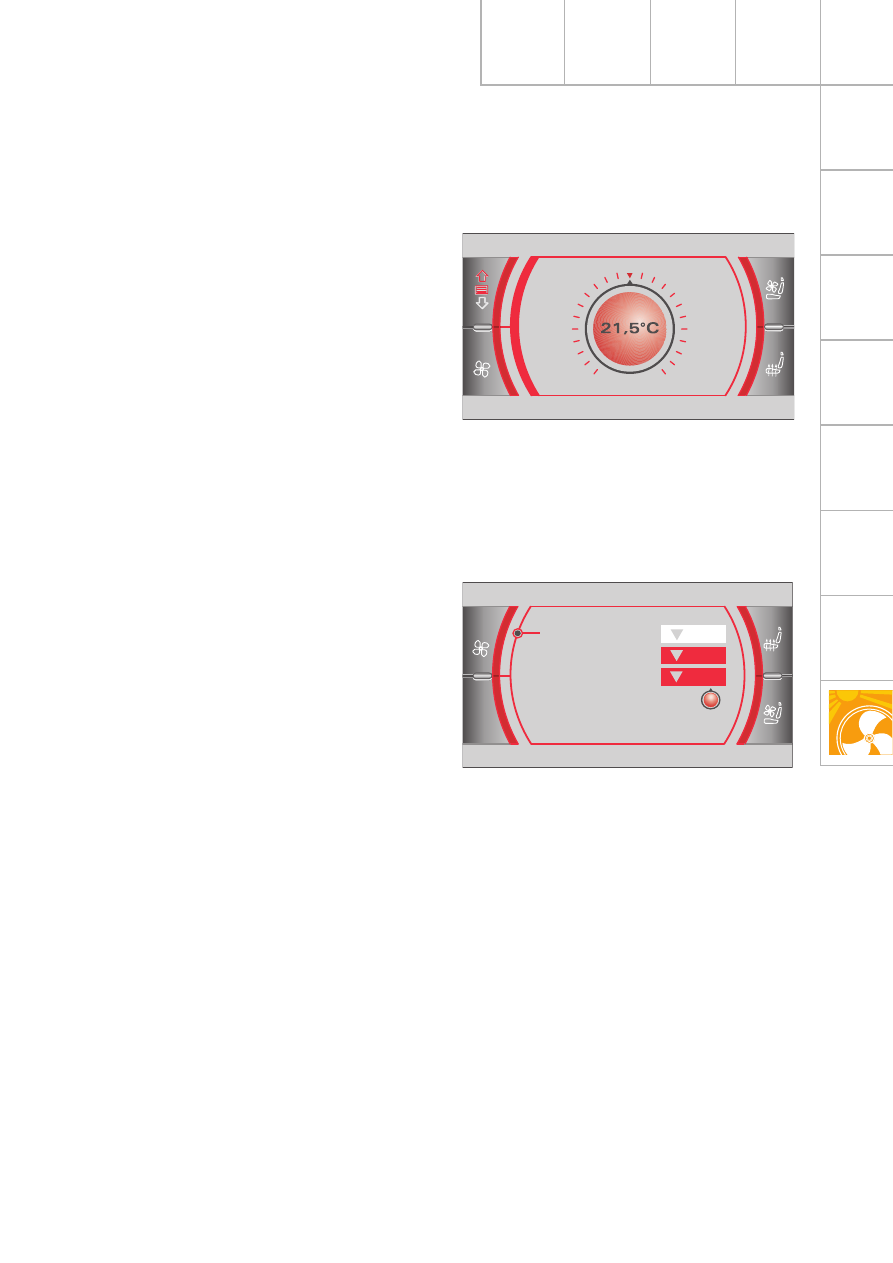

Ввод параметров микроклимата в память
В той или иной зоне микроклимата (спереди
слева и справа или также сзади справа и
слева при устанавливаемой по заказу системе
четырехзонного регулирования) устанавливаются:
– температура воздуха слева и справа,
– расход воздуха,
– распределение потоков воздуха слева и
справа,
– интенсивность обогрева левых и правых
сидений,
– интенсивность вентиляции левых и правых
сидений,
– режим (автоматический для водителя и
переднего пассажира, с регулированием
температуры воздуха, подаваемого через
центральные сопла, автоматическое управ-
ление рециркуляцией, экономичный ECON).
Электрический обогреватель ветрового стекла
можно включить посредством кнопки Defrost
климатической установки; он включается так-
же автоматически блоком управления клима-
тической установкой при определенных усло-
виях (очистка ветрового стекла ото льда, ав-
томатический режим пуска холодного двигателя).
Связь между прибором управления системой
Climatronic J255 и блоком управления обогре-
вом ветрового стекла J505 осуществляется
через шину LIN. Прибор управления системой
Climatronic посылает через эту шину блоку
управления обогревом ветрового стекла зада-
ваемое значение мощности обогревателя.
Идентификация ключа производится посредст-
вом радиосвязи или с помощью транспондера,
причем блок управления идентификацией
водителя передает данные через шину CAN
прибору управления системой Climatronic J255.
73
74
