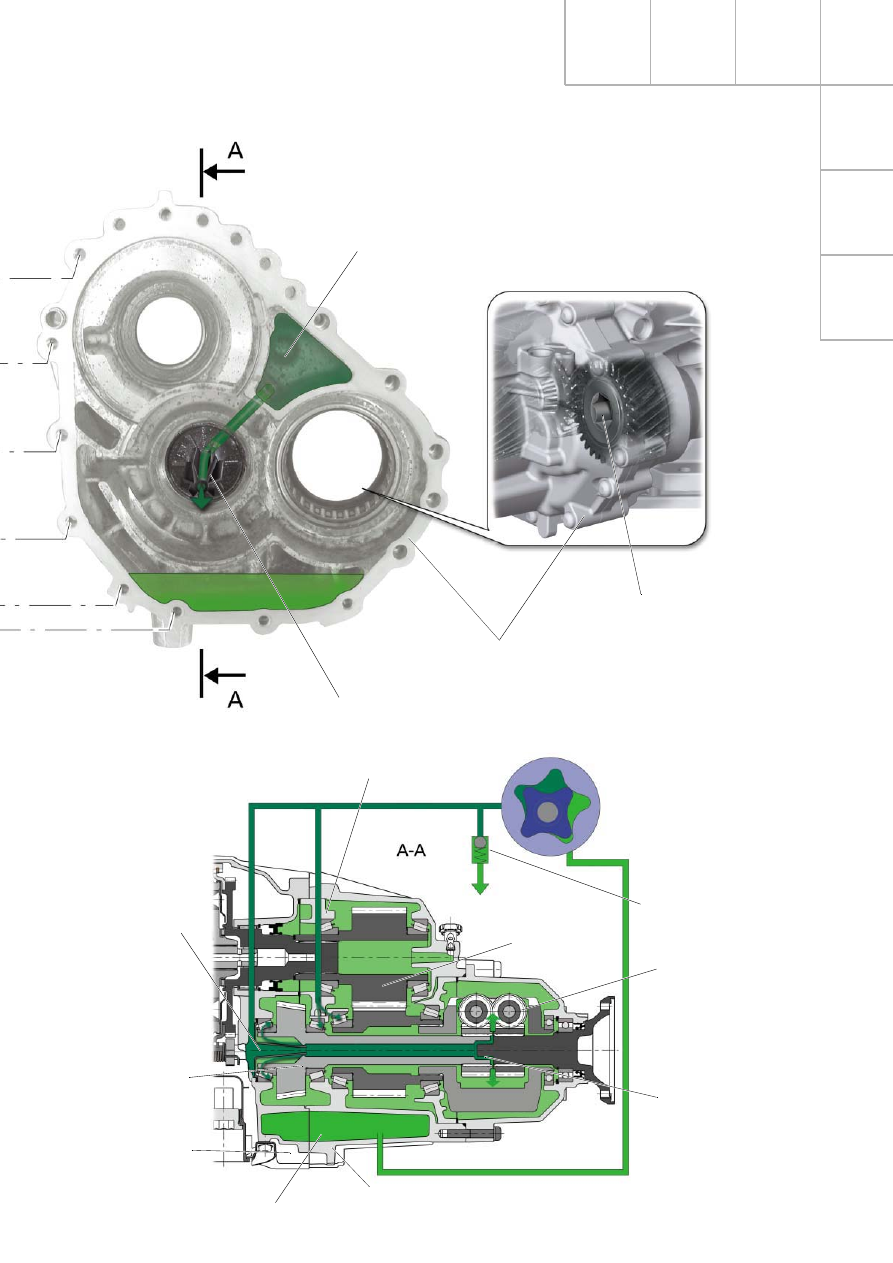

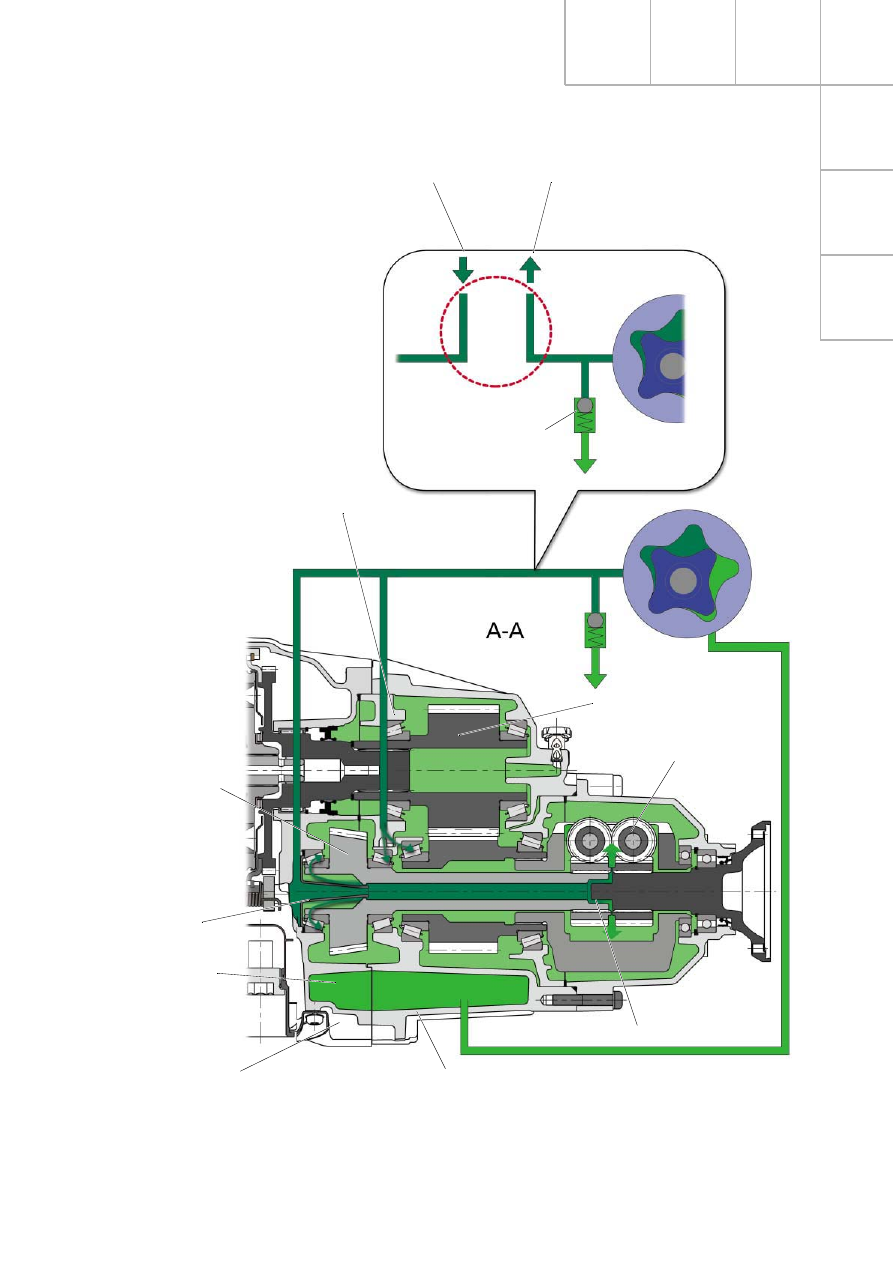

Kорпус подшипников

первичной передачи

Предохранительный

клапан

к масляному
поддону

Первичная передача

Дифферен-
циал Torsen

Игольчатый
подшипник

Маслоподающий

конус

Пустотелый вал

с передней

передачей

Kорпус планетарного

редуктора

Kорпус раздаточной коробки

283_140

Масляная ванна

без охлаждения
раздаточной коробки

с охлаждением раздаточной коробки

от маслоохладителя

к маслоохладителю

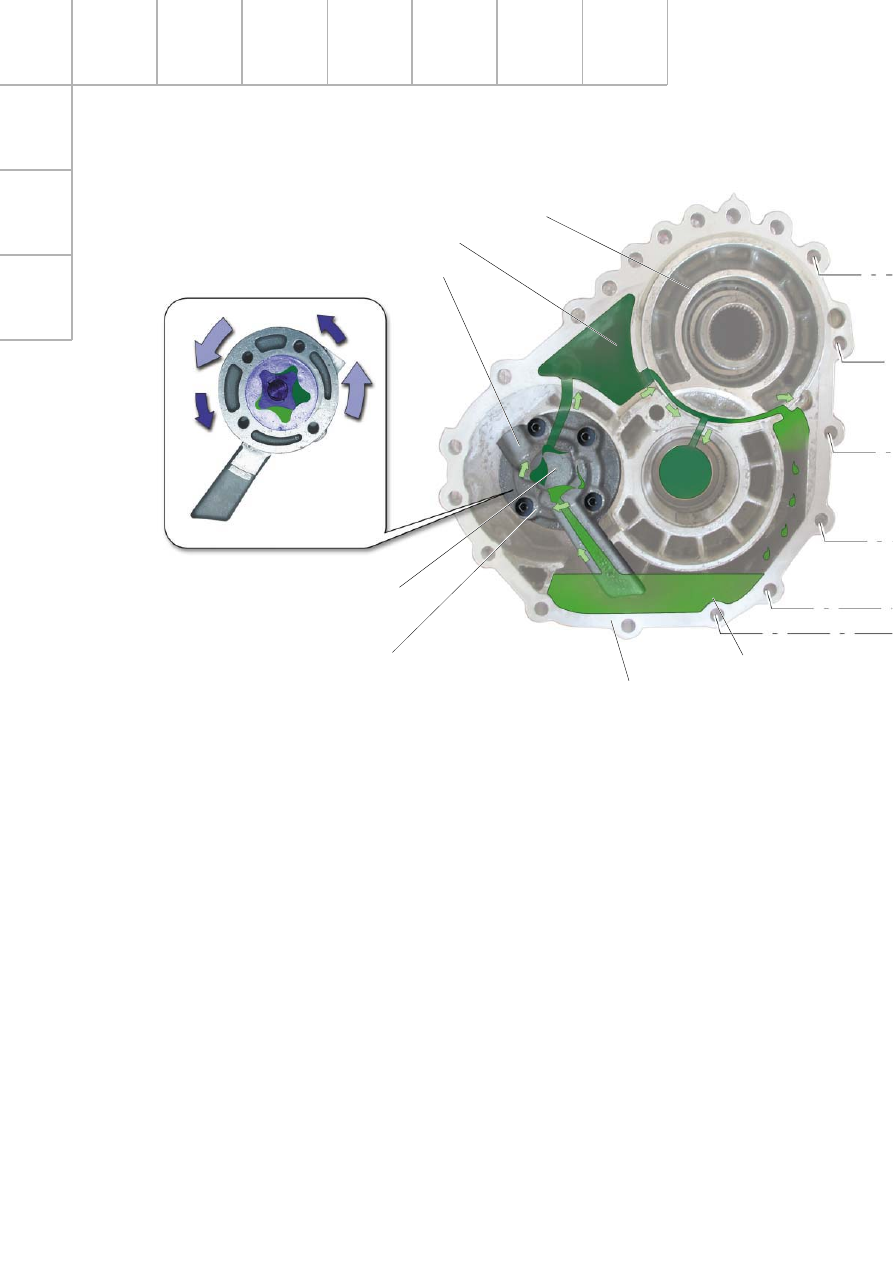

70

Предохранительный клапан

Шестигранник

Масляный насос

Kорпус раздаточной коробки

Масляная ванна

Маслосборник

Kорпус подшипников первичной передачи

Масляный насос раздаточной коробки

Узлы коробки передач

Смазка всех деталей раздаточной коробки
обеспечивается героторным масляным
насосом.

Этот насос расположен в передней части
корпуса раздаточной коробки, он приводится
от бокового вала посредством шестигранной
цапфы.

Насос засасывает масло из масляной ванны
и подает его в маслосборник. В корпусе под-
шипников первичной передачи предусмотрен
канал, через который масло из сборника
поступает к ее нижнему подшипнику, а часть
его возвращается в масляную ванну.

Встроенный в насос предохранительный кла-
пан защищает детали от чрезмерно больших
давлений.

Eще один канал служит для подвода масла
из маслосборника к маслоподающему конусу,
вставленному в полый вал переднего приво-
да. Через конус масло поступает к переднему
подшипнику вала раздаточной коробки и
через игольчатый подшипник заднего флан-
цевого вала к дифференциалу Torsen.

Эта конструкция обеспечивает надежную сма-
зку деталей при достаточно низком уровне
масла в ванне, благодаря чему снижены до
минимума барботаж и вспенивание масла.

71

283_060

Маслосборник

Внутренний шестигранник

Kорпус планетарного редуктора

Цилиндрическая шестерня
бокового вала

Маслоподающий конус

283_062

Kорпус подшипников
первичной передачи

Предохранительный
клапан

к масляной ванне

Пустотелый вал

передней

цилиндрической

передачи

Kорпус

планетарного

редуктора

Игольчатый
подшипник

Kорпус раздаточной коробки

Масляная ванна

Дифференциал
Torsen

Первичная
передача

Маслоподающий

конус

283
