Система смазки

Механизмы и системы двигателя

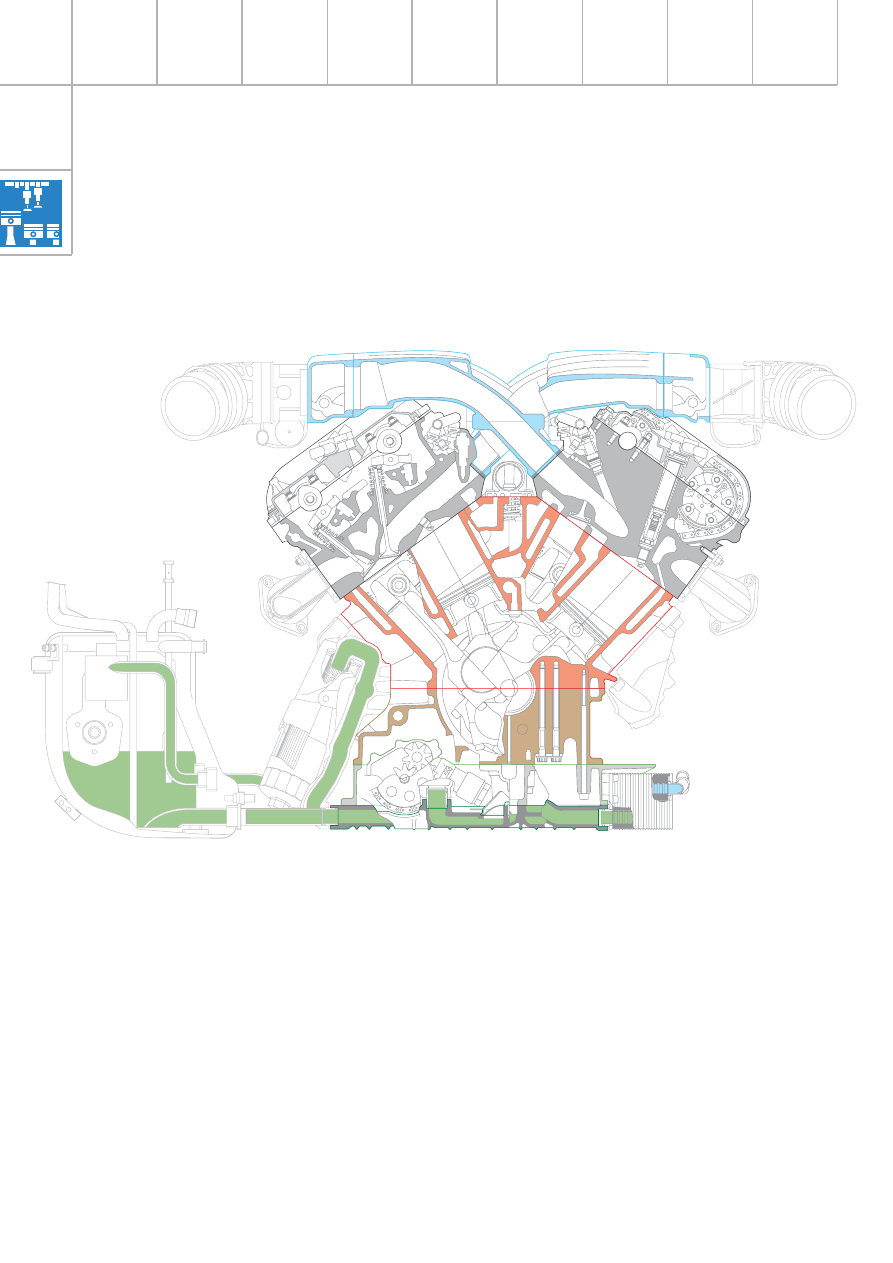

Особенностью двигателя является система
смазки с сухим картером.
Это одна из разновидностей циркуляционной
смазки под давлением, которая преимущест-
венно применяется на внедорожных и
спортивных автомобилях.

В противоположность обычной системе
(с мокрым картером) насос подает масло
в двигатель, забирая его из отдельного
масляного бака.

SSP267_036

21

Ввиду особенностей системы смазки с
сухим картером необходимо владеть
соответствующими знаниями при тех-
ническом обслуживании автомобиля,
проведении ремонтных работ и
контроле уровня масла, а также при
эксплуатации автомобиля.

Систему смазки с сухим картером обслужи-
вает трехсекционный насос: две его секции
служат для откачки масла из картера, а
третья – для подачи его к деталям двигателя
под давлением.

Масло стекает из механизмов двигателя в
плоский поддон картера, из которого оно
отсасывается откачивающими секциями и
возвращается в масляный бак.

Нагнетательная секция забирает успокоивше-
еся и освобожденное от пены масло из бака
и подает его в магистраль системы смазки.

K преимуществам системы смазки с сухим
картером относятся:

– Aбсолютно надежная подача масла при

экстремальных условиях движения
автомобиля, например, при больших
продольных и поперечных ускорениях и
соответствующих им наклонах кузова.

– Минимальное содержание воздуха в масле.
– Пониженная температура масла.
– Относительная нечувствительность к

превышению или недостатку масла в
системе.

– Малая высота двигателя благодаря

небольшому объему масляного поддона.

22

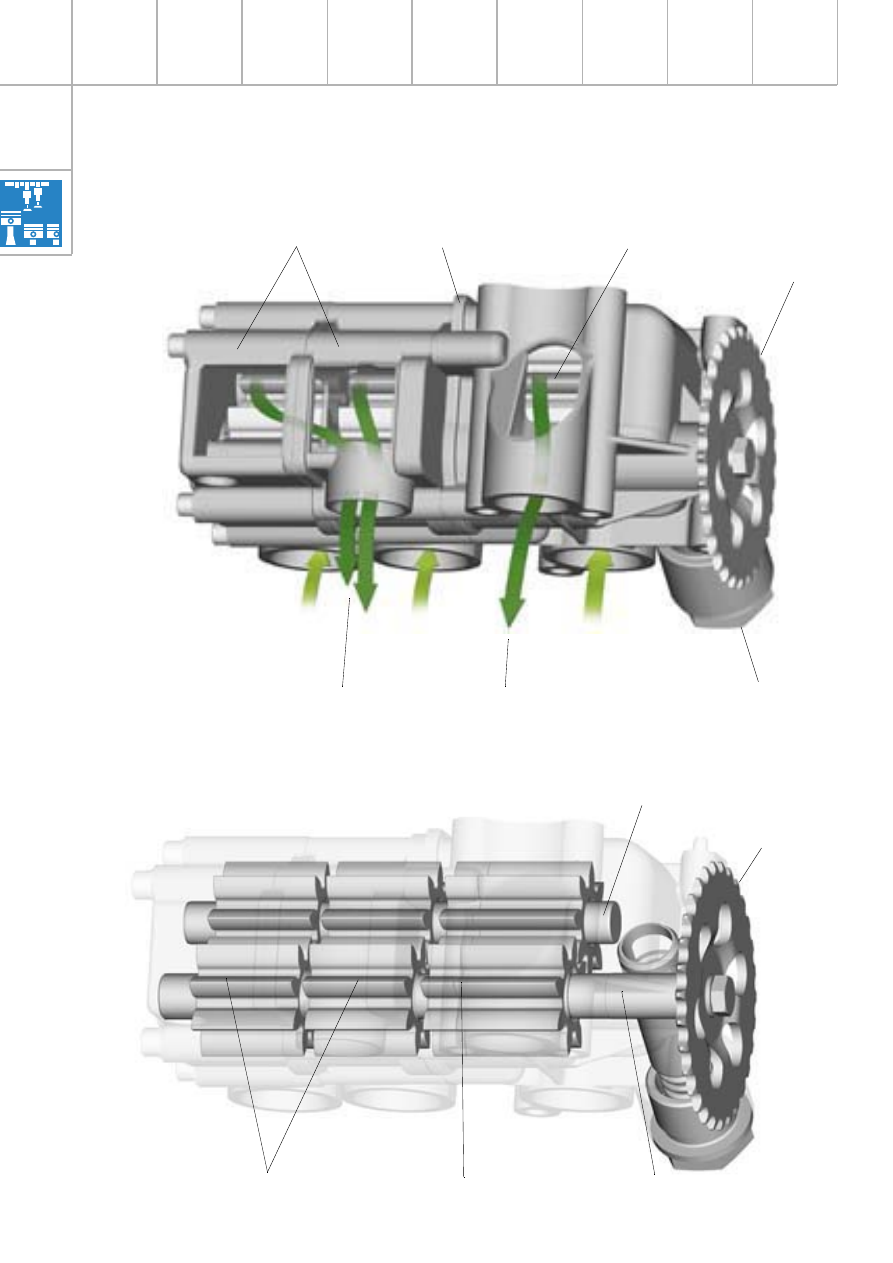

Трехсекционный масляный насос

SSP267_065

Промежуточная плита

Звездочка цепного
привода

Редукционный клапан

Нагнетательная секция,
впускной патрубок

Нагнетательная секция,
нагнетательный патрубок

Откачивающая
секция,
впускной патрубок 1

Откачивающая секция,
нагнетательный патрубок

Откачивающая
секция,
впускной патрубок 2

Механизмы и системы двигателя

Нагнетающая секция

Откачивающие секции

Ведущий вал

Ось ведомых шестерен

Звездочка цепного
привода

Нагнетательная секция

Откачивающие секции

SSP267_120

23

Чтобы обеспечить полный возврат стекающе-
го в поддон масла в бак, производительность
откачивающих секций установлена в 1.5 раза
выше производительности нагнетательной
секции.

Этому способствуют также отдельные для
каждой откачивающей секции маслозабор-
ники в днище поддона. Они обеспечивают
откачку масла в бак при больших продольных
и поперечных ускорениях.

На стороне нагнетания каналы откачивающих
секций образуют общий патрубок, через
который масло отводится в бак.

Откачивающие и нагнетательная секции
представляют собою шестеренные насосы,
объединенные в одном блоке.

Этот блок содержит как бы три независимо
действующих шестеренных насоса.
Ведущие шестерни установлены на общем ве-
дущем валу, а ведомые шестерни вращаются
на общей оси.
Привод насоса осуществляется от коленчато-
го вала посредством однорядной цепи, пере-
даточное число цепного привода равно 1,5.

Передняя секция насоса –  нагнетательная, а
расположенные за ней секции –
откачивающие.

В корпус масляного насоса встроен редук-
ционный клапан; сбрасываемое через него
масло отводится непосредственно на сторону
впуска насоса.

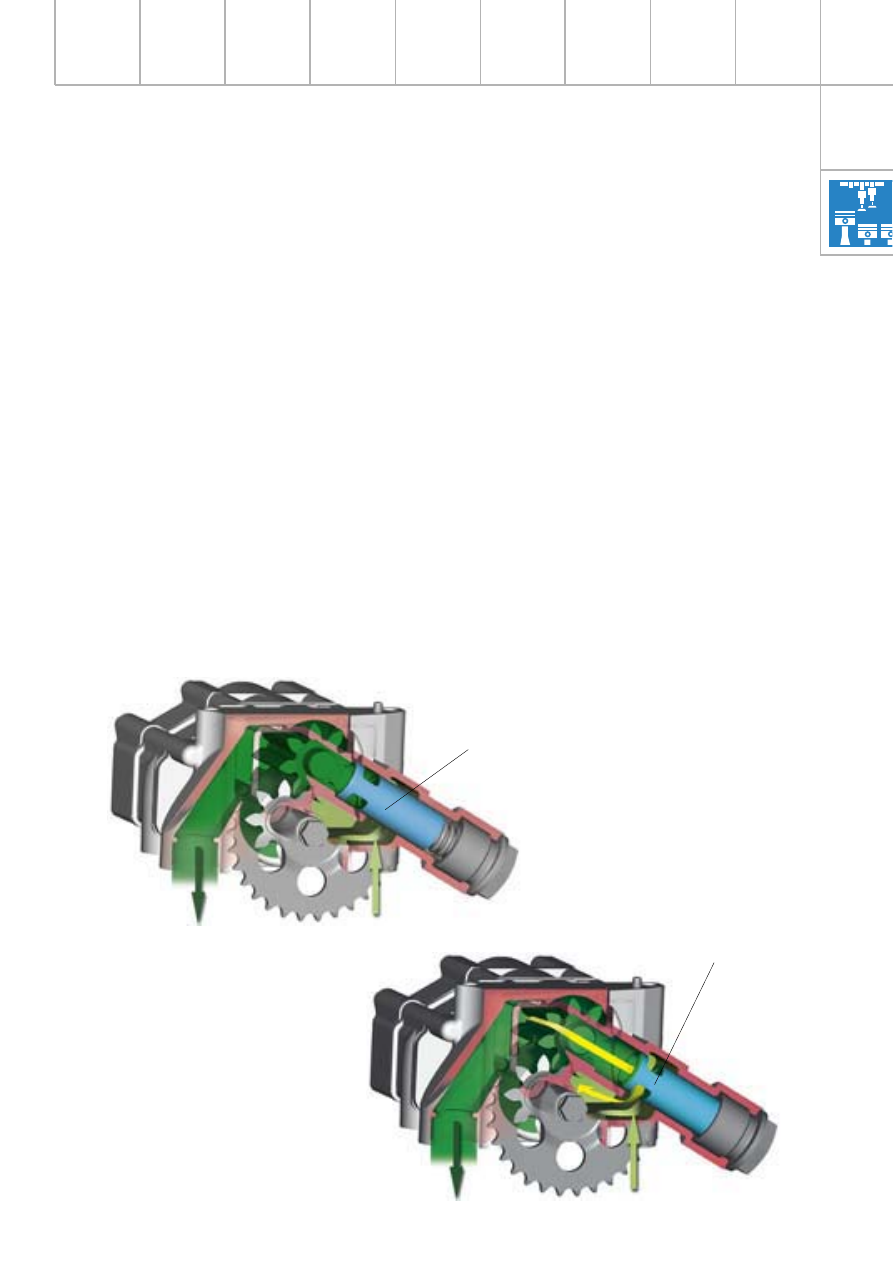

SSP267_138

SSP267_139

Редукционный клапан
открыт

Редукционный клапан

закрыт
