Audi 80. Задняя дверь универсала

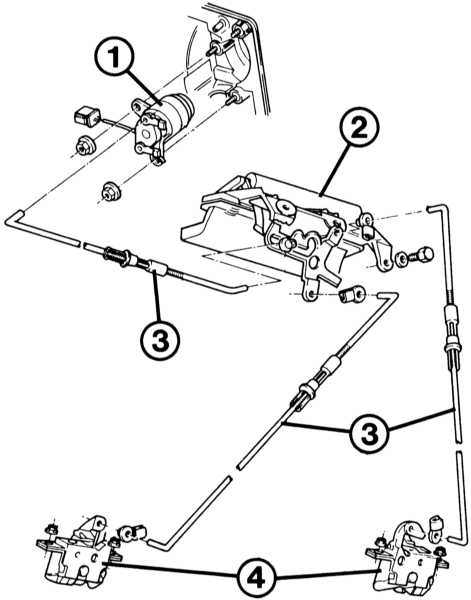

Привод замка задней двери версии универсал
|

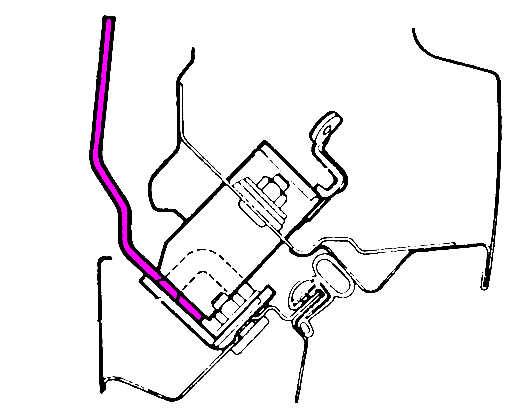

Для регулирования задней двери изнутри автомобиля необходимо
вставить между замком и стопорной пластиной распорную
пластину толщиной 3 мм (на рисунке выделена красным цветом). |
Снятие
|
- Снять
обшивку задней двери.
-
Отсоединить либо снять электрические
штепсельные соединения, шланг системы замков
с центральным управлением и шланг к задней
форсунке стеклоомывателя.
- Открыть
заднюю дверь и подпереть ее.
- Отжать
пневматические пружины от верхних шаровых
цапф (на двери).
- Открутить
шестигранные болты вверху на петле двери.
Два помощника должны держать дверь слева и
справа.
- При
установке заменить уплотнительные шайбы
между петлей и дверью багажного отсека.
-
Отрегулировать установочный буфер задней
крышки так, чтобы при закрытой двери между
буфером и кузовом было расстояние 2–4 мм.
|
|
Снятие цилиндра замка
Снятие цилиндра замка происходит идентично с описанным в разделе «Снятие
замка багажного отсека» для седана.
Снятие привода ручки задней двери
Универсал
|
- Снять
обшивку задней двери.
-
Отсоединить все соединительные тяги от
привода ручки.
- Для этого
отвести в сторону стопорные скобы
соединительных тяг к замкам.
- Вывернуть
два шестигранных болта с гайками.
- Вынуть
привод ручки.
- Установка:
посередине и параллельно ввести привод ручки
из багажного отсека через прямоугольное
отверстие в нижней наружной части двери.
- Стопор и
уплотнительная прокладка с пазом должны
прилегать к нижней наружной части двери.
- Провернуть
привод ручки до тех пор, пока не совпадут
проходные отверстия и крепежные отверстия в
нижней части двери.
- Затянуть
привод ручки шайбой и шестигранным болтом
(10 Н•м).
- Снова
навесить все соединительные тяги и
отрегулировать их длину.
-
Соединительная тяга к цилиндру замка:
установить рычаг выключения в положение
«открыто».
- Отодвинуть
назад сдвижную кнопку в середине
соединительной тяги, так что половинки
свободно вставлены друг в друга.
- В этом
положении зафиксировать одно в другом
резьбовые части половинок тяги и застопорить
сдвижной кнопкой.
-
Отрегулировать соединительные тяги к замкам
задней двери – смотрите следующий раздел.
|
|
Снятие замков задней двери
Универсал
|
- Снять
внутреннюю обшивку задней двери.
- Расцепить
соединительные тяги замков, отведя в сторону
стопорные скобы.
- В каждом
замке отвернуть две шестигранные гайки
внутри рамы двери.
- Вынуть
замок по направлению вовнутрь.
- Установка:
слегка затянуть гайки замков, установить
точки крепления по центру.
- Немного
ослабить запирающую скобу (часть замка внизу
на кузове).
- Закрыть
заднюю дверь.
- Изнутри
багажного отсека вложить распорную пластину
(толщиной 3 мм) между замком и запирающей
скобой.
- Закрыть
замок во второй стопорный паз и выставить
заднюю дверь.
-
Отрегулировать и зафиксировать зазоры. Зазор
между верхним краем бампера и нижним краем
задней двери должен составлять 6,5—7,5 мм.
- Затянуть
шестигранные гайки.
- Удалить
распорную пластину; регулирование замка
задней двери закончено.
- Теперь
осталось установить длину (встроенной) тяги
привода: отодвинуть назад сдвижную кнопку в
середине обоих соединительных тяг, так,
чтобы половинки были свободно вставлены одна
в другую.
- Защелку
замка при открытой задней двери поставить в
положение «закрыто» (второй стопорный паз).
- В этом
положении зафиксировать резьбовые части
половинок тяги одна в другой и застопорить
сдвижной кнопкой.
|
|
