Audi 80. Распределитель зажигания

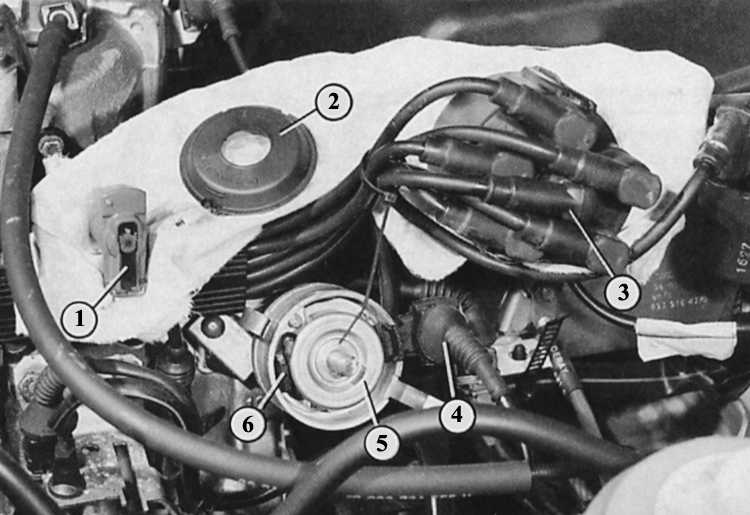

Распределитель зажигания 5-цилиндрового двигателя в разобранном виде

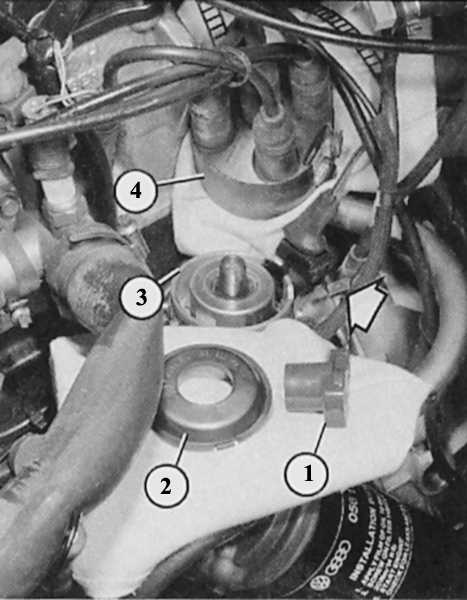

Открыть распределитель зажигания: отжать отверткой крепежные скобы
(стрелки), поднять крышку распределителя (4) от корпуса (3), снять
бегунок распределителя (1), снять пылезащитную крышку (2).
|

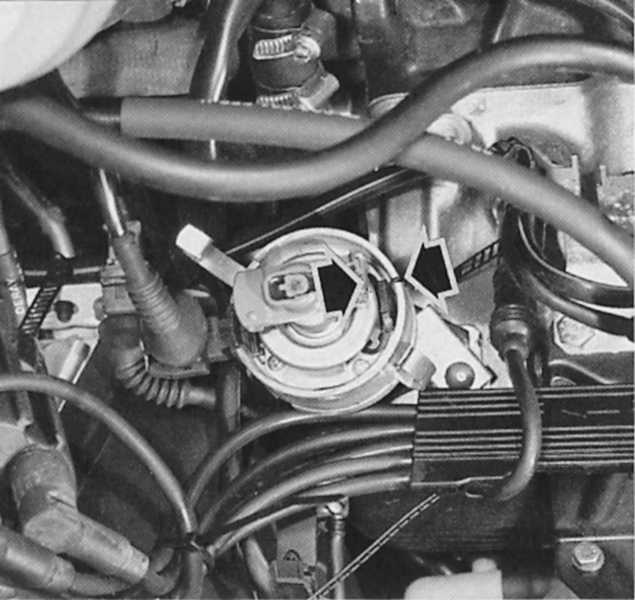

ВМТ – положение распределителя зажигания: контактная плата
бегунка распределителя должна находиться напротив отметки на
краю корпуса (стрелка). Отметку видно при снятой
пылезащитной крышке.
|
Модели с 4- и 5-цилиндровыми двигателями
Распределитель зажигания является в определенном смысле слова
двухуровневым. На каждом уровне производятся различные работы:
- В высоковольтном элементе бегунок
распределителя распределяет импульс зажигания по свечам.
- На нижнем уровне распределителя
расположен датчик Холла, вызывающий управляющие импульсы.
Разборка распределителя зажигания
|

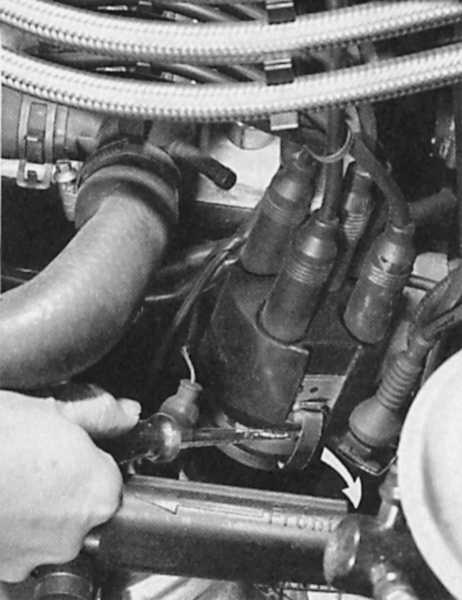

- Отжать
металлические крепежные скобы крышки при
помощи отвертки.
-
Отсоединить провод «массы» от экранирования.
- Снять
крышку распределителя, высоковольтные
провода остаются подключенными.
- Снять
бегунок распределителя, вынуть расположенную
ниже пылезащитную крышку.
- При
установке вставить пылезащитную крышку таким
образом, чтобы направляющий выступ вошел в
паз по краю корпуса распределителя.
- У бегунка
распределителя есть прилив, который входит в
выемку на вале распределителя.
- Крышка
распределителя также снабжена приливом как
защитой от смещения, он должен входить в
вырез на корпусе распределителя.
|
|
Проверка распределителя зажигания
|
- Снять
крышку распределителя зажигания. Она должна
быть чистой и внутри, и снаружи, для того
чтобы токопроводящий налет из грязи,
продуктов трения или влаги не отводил ток
высокого напряжения из системы зажигания.
- Контактный
уголь в середине должен быть гладким и
блестящим, перемещаться без заеданий и
заклиниваний.
- Бегунок
распределителя не должен быть обгоревшим на
контактном язычке и по заливочной массе
помехоподавляющего резистора между средним
контактом и язычком.
- Правильно
выбранный бегунок распределителя должен
иметь маркировку «R1».
- Полосы,
как от графитного карандаша, по крышке
распределителя – это следы утечки тока,
которые и выжгли эти полосы из-за грязи или
влаги.
- Временно
это можно исправить, если сцарапать их
отверткой или ножом и покрыть сверху слоем
клея, лака для ногтей или, за неимением
лучшего, просто губной помадой.
|
|
Снятие распределителя зажигания
|
- Снятие:
установить первый цилиндр в положение
положение ВМТ момента зажигания, см. главу Двигатели.
- Снять
крышку распределителя зажигания.
- Вывернуть
болт на крепеже распределителя (внизу у
основания), снять распределитель зажигания.
- Установка:
распределительный и коленчатый валы все еще
должны находиться в положении ВМТ
(проконтролировать).
- Только
модели с 4-цилиндровым двигателем: прорезь
на торце вала масляного насоса необходимо
установить в отверстии распределителя
зажигания параллельно коленчатому валу.
- Провернуть
валик распределителя таким образом, чтобы
контактная плата бегунка распределителя
совпала с отметкой на краю корпуса
распределителя.
- Вставить
распределитель зажигания, при необходимости
провернуть его корпус, до совпадения с
отметкой. В заключение отрегулировать
зажигание, см. в конце главы.
|
|
