Снятие и установка плафонов внутреннего освещения Audi A4
|

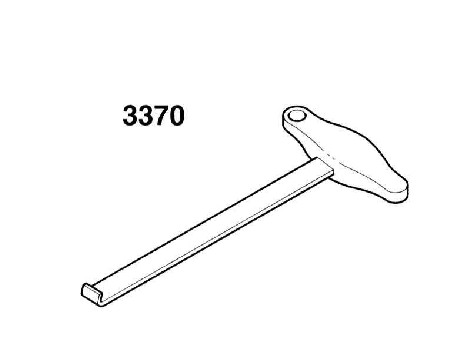

Для снятия плафона внутреннего освещения необходим вытяжной
крюк, например, 3370 или HAZET 2520-1. Для этой цели можно
применить также пластмассовый клин, например, HAZET 1965-20
(обратитесь к иллюстрации ниже). |
|
- Выключите
выключатель соответствующего плафона.
- Выключите
зажигание.
|
|
Передний потолочный плафон/плафон подсветки для чтения
|

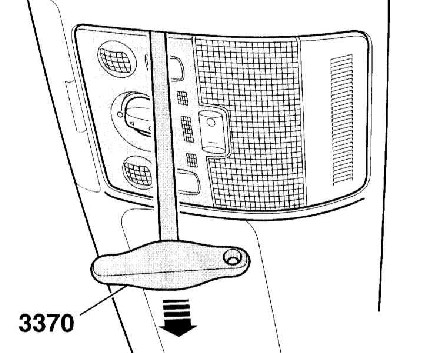

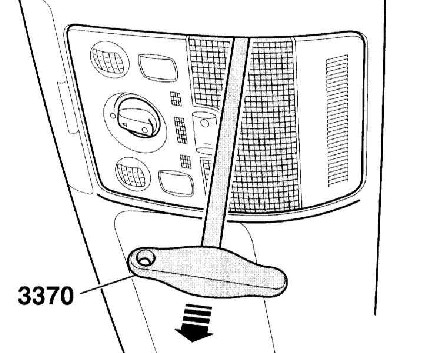

- Вытяните с
помощью крюка крышку плафона и снимите её.
|
|

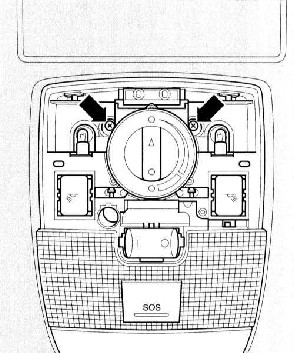

- Выверните
винты (стрелки на сопроводительной
иллюстрации).
|
|
- Опустите
передний плафон вниз и выньте из
установочного проема в потолке.
-
Рассоедините разъём плафона.
- Установка
выполняется в последовательности, обратной
снятию.
|
|
Замена лампы накаливания плафона подсветки для чтения
|

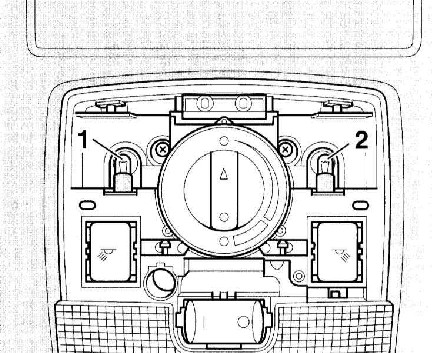

- Вдавите
лампу (1) и (2) в патрон, поверните и
выньте. Замените лампу на новую.
|
|
|
Замена лампы накаливания потолочного плафона
|
- Выньте с
помощью крюка рассеиватель потолочного
плафона и снимите его.
|
|

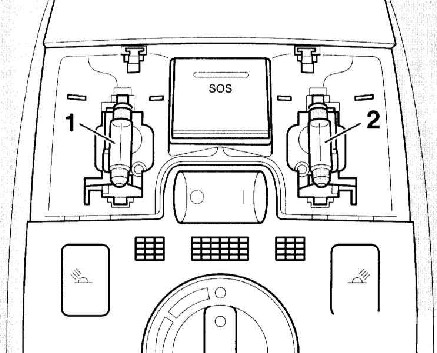

- Выньте
софитную лампу (1) и (2) из патрона и
замените на новую.
|
|
|
Задний плафон подсветки для чтения
|
- Выньте с
помощью крюка плафон из установочного проема
в потолке.
-
Рассоедините разъём лампы.
- Установка
выполняется в последовательности, обратной
снятию.
|
|
Замена лампы накаливания
|
- Нажмите на
лампу с обратной стороны плафона, поверните
и выньте её. Замените лампу на новую.
|
|
Лампа подсветки вещевого ящика
|
Некоторые лампы, например, лампа дверного сигнализатора,
лампа освещения входа, передняя лампа освещения района ног и
лампа освещения багажника (седан) вынимаются аналогично
лампе подсветки вещевого ящика. |
|

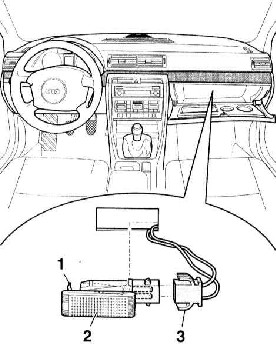

- Лампа
подсветки вещевого ящика: Откройте вещевой
ящик.
|
- Выньте
лампу (2) с помощью пластмассового клина,
например, HAZET 1965-20 из установочного
проема. При этом поставьте клин в паз. (1) –
стопорная планка.
|
|
-
Рассоедините разъём (3) лампы.
- Установка
выполняется в последовательности, обратной
снятию. При этом вставьте лампу со стороны
штекера в отверстие и зафиксируйте с другой
стороны.
|
|
Замена лампы накаливания
|

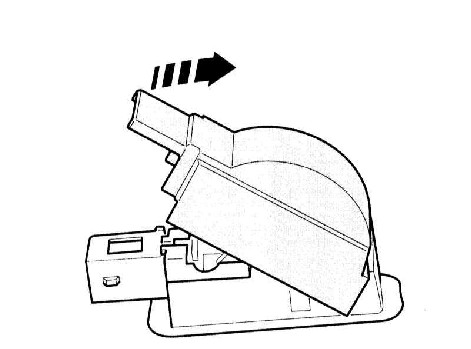

- При
необходимости, откиньте вверх крышку с
обратной стороны лампы (стрелка на
сопроводительной иллюстрации).
|
|
- Выньте
лампу из патрона и замените на новую.
|
|
Плафон освещения грузового отсека (Универсал)
|
- Выньте
плафон с помощью крюка из установочного
проема в потолке.
|
|
-
Рассоедините разъём лампы.
|
- Установка
выполняется в последовательности, обратной
снятию.
|
|
Замена лампы накаливания
|
- Поставьте
отвёртку у паза, подденьте и снимите
рассеиватель.
|
|
- Выньте
софитную лампу из патрона и замените на
новую.
|
|
Плафон двери задка (Универсал)
|

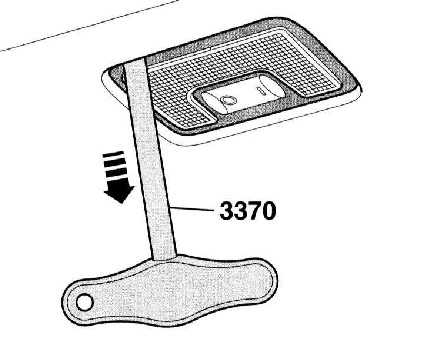

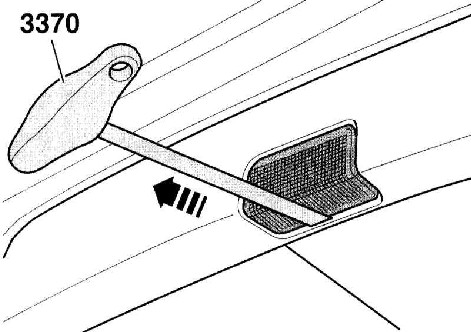

- Выньте с
помощью крюка плафон из установочного
отверстия в направлении движения автомобиля
(стрелка на сопроводительной иллюстрации).
|
|
-
Рассоедините разъём лампы.
|
- Установка
выполняется в последовательности, обратной
снятию. При этом вставьте плафон в отверстие
и проем и зафиксируйте его зажимами.
|
|
Замена лампы накаливания
|

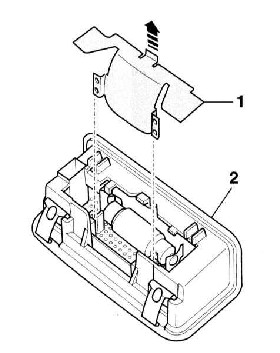

- Выньте
отражатель (1) с обратной стороны плафона
(2) и затем софитную лампу. Замените лампу
на новую.
|
|
|
Задний плафон освещения района ног
|

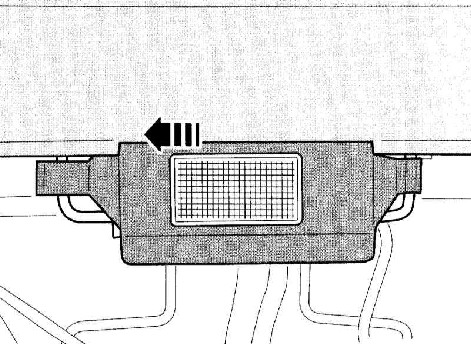

- Сдвиньте
плафон в сторону внешней стороны автомобиля
(стрелка на сопроводительной иллюстрации) и
выньте его из установочного проема.
|
|
-
Рассоедините разъём лампы.
- Установка
выполняется в последовательности, обратной
снятию. При этом лампу вставьте в проем
штекерной стороной.
|
|
Замена лампы накаливания
|

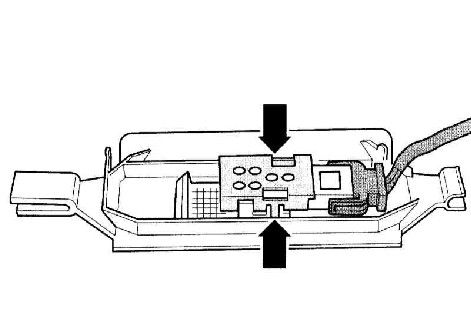

- Освободите
стопорные планки (стрелки на
сопроводительной иллюстрации), подденьте с
обратной стороны и снимите крышку.
|
|
- Выньте
лампу из патрона и замените её новой.
|
|
Плафон подсветки косметического зеркала
|

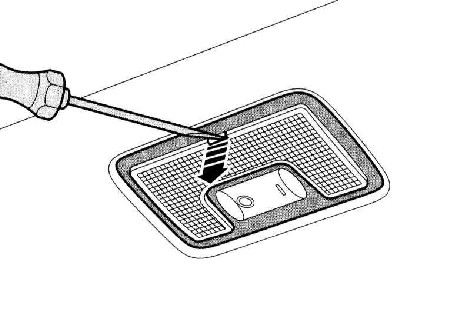

- Поставьте
отвёртку в паз, подденьте и выньте плафон из
установочного отверстия в потолке.
-
Рассоедините разъём лампы.
- Установка
выполняется в последовательности, обратной
снятию. При этом вставьте лампу в проем за
штекерной стороной и зафиксируйте с обратной
стороны.
|
|
Замена лампы накаливания
|

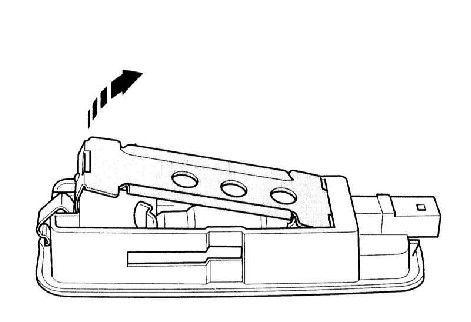

- Откиньте
крышку с обратной стороны плафона (стрелка
на сопроводительной иллюстрации) и выньте
софитную лампу из патрона. Замените лампу на
новую.
|
|
|
Освещение ручки двери
|
-
Отсоедините отрицательный кабель (-)
аккумуляторной батареи.
|
|
Соблюдайте указания Раздела Замена
аккумуляторной батареи. |
|
- Снимите
обивку двери, обратитесь к Разделу Снятие
и установка облицовки передней двери.
|

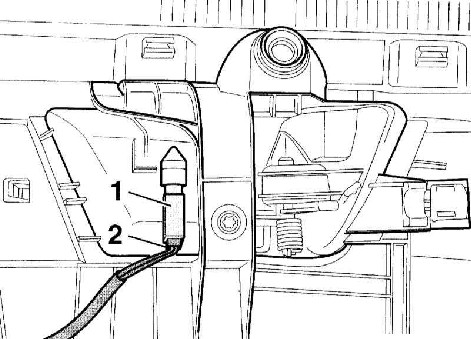

- Выньте
лампу (1) из держателя на обивке двери.
|
|
-
Рассоедините разъём (2) лампы.
- Установка
выполняется в последовательности, обратной
снятию. При этом вставьте лампу в
установочный проем и зафиксируйте.
|
|
