Снятие и установка топливного фильтра - Ауди A4 2000+ г.в.

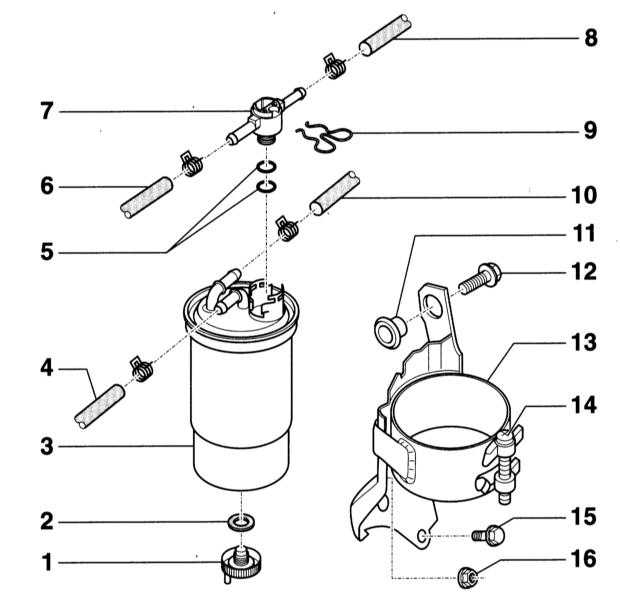

Топливный фильтр. Дизельный двигатель 1.9 л

5.1.5 Снятие и установка топливного фильтра Ауди А4

1 — Пробка удаления воды
2 — Уплотнительное кольцо
3 — Топливный фильтр. Слева позади двигателя. Перед установкой заполните фильтр дизельным топливом
4 — Шланг подачи топлива. К сдвоенному насосу
5 — Уплотнительное кольцо. Обязательно замените
6 — Шланг возврата топлива. От сдвоенного насоса
7 — Регулировочный клапан. Стрелка указывает в сторону бака. При замене фильтра удалите стопорную скобу (9) и снимите регулировочный клапан с присоединёнными шлагами. Снимите топливные шланги. При установке фильтра обратите внимание на уплотнительные кольца
При температуре топлива:
- ниже +15°С проход к фильтру открыт
- свыше + 31°С проход к фильтру закрыт


 8 — Шланг возврата топлива к топливному баку
9 — Стопорная скоба
10 — Шланг подачи топлива
11 — Резьбовая втулка
12 — Держатель
13 — Держатель
14 — Клеммный винт
15 — Болт, 15нм
16 — Гайка, 10Нм

Топливный фильтр. Дизельный двигатель 2.5 л

5.1.5 Снятие и установка топливного фильтра Ауди А4

1 — Гайка, 10Нм
2 — Держатель
3 — Стопорная скоба
4 — Шланг возврата топлива
5 Регулировочный клапан. Соблюдайте указания к позиции (7) илл.выше
6 — Шланг возврата топлива в топливный бак
7 — Шланг подачи топлива от топливного бака


 8 — Пробка удаления воды, 4Нм
9 — Уплотнительное кольцо. Обязательно замените
10 — Топливный фильтр с уплотнительным кольцом регулировочного клапана (5). Справа сзади в двигательном отсеке. Направление потока обозначено стрелками. Перед установкой смочите дизельным топливом
11 — Шланг подачи топлива к ТНВД
12 — Пластмассовая вставка
13 — Гайка, 10Нм

Снятие

 ПОРЯДОК ВЫПОЛНЕНИЯ
  1. Соблюдайте меры безопасности и правила чистоты, изложенные в Разделе Общие сведения и меры безопасности.
border=

Операция подъёма и установки автомобиля на подставки связана с опасностью! Поэтому перед проведением операции ознакомьтесь с Разделом Поддомкрачивание и буксировка.
  1. Поднимите и установите автомобиль на подставки.

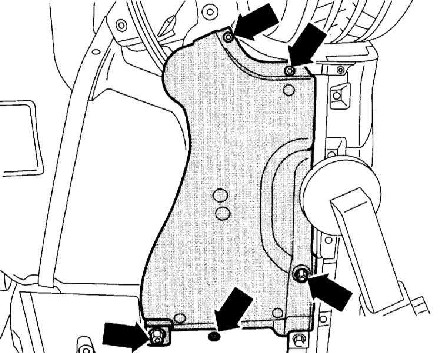

  1. 3 Отсоедините правую крышку рядом с топливным баком (стрелки на сопроводительной иллюстрации).
 5.1.5 Снятие и установка топливного фильтра Ауди А4
  1. Подставьте ёмкость под топливный фильтр.
border=

Трубопровод подачи топлива находится под давлением! Перед вскрытием шлангового соединения накройте его толстой тряпкой. Затем снимите давление путем осторожного отсоединения шланга. Пользуйтесь защитными очками.

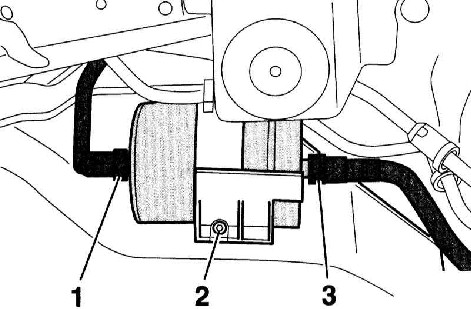

  1. Отсоедините линии подачи топлива (1) и (3), для чего надавите на клавиши разблокировки.
 5.1.5 Снятие и установка топливного фильтра Ауди А4
  1. Выверните винт (2).
  2. Снимите топливный фильтр и слейте топливо в подставленную ёмкость.

Установка

 ПОРЯДОК ВЫПОЛНЕНИЯ

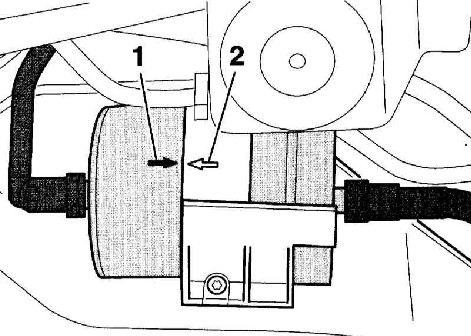

  1. Вставьте топливный фильтр в держатель так, чтобы метки (1) и (2) стояли напротив друг друга.
 5.1.5 Снятие и установка топливного фильтра Audi A4
border=

Стрелка на фильтре указывает направления течения жидкости.
  1. Затяните хомут крепления фильтра моментом 3Нм.
  1. Дальнейшая установка выполняется в последовательности, обратной снятию.
border=

После установки фильтра необходимо удалить воздух из системы.
