12.1.5.4. РЕГУЛИРОВКА СВЕТА ФАР

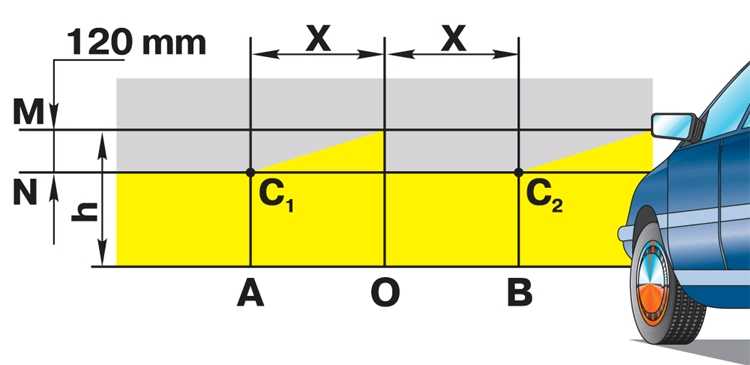

Разметка экрана
для регулировки фар
ПОРЯДОК ВЫПОЛНЕНИЯ |
1. Разметить
экран определенным образом, при этом линию
центров фар M нанести на экране на расстоянии h,
равном высоте расположения центров фар над
уровнем пола. Расстояние h необходимо измерять
на снаряженном автомобиле с дополнительной
массой, равной 70 кг, на середине заднего
сиденья. Топливный бак должен быть заполнен. |
2. Расстояние
Х от центра фары до середины автомобиля
измеряется на автомобиле. |
3. Проверить
и при необходимости довести до нормированного
давление в шинах. |
4. Установить
автомобиль на горизонтальную площадку
перпендикулярно экрану на расстоянии 10 м. При
этом продольная плоскость симметрии автомобиля
должна проходить по линии 0 на экране. |
5. На
моделях с электрокорректором света фар
установить ручку корректора в положение «0». |
6. Включить
ближний свет. |
7. Направление
светового пятна регулировать для каждой фары
отдельно. Другую фару во время регулировки
закрыть непрозрачным материалом. |
|

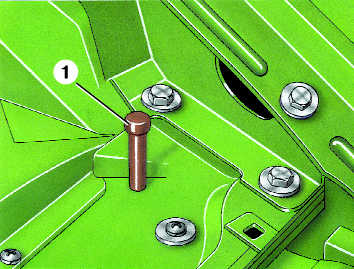

8. Вытянуть
вверх кнопку блокировки (1), расположенную на
фаре. |
9. Отрегулировать
винтами (в горизонтальной и в вертикальной
плоскости) ручной регулировки пучка света
положение светового пятна для каждой фары на
экране, если расположение световых пятен
нужному. |
10. Фары
считаются отрегулированными тогда, когда верхние
границы левых частей световых пятен совпадают с
линией N, а вертикальные линии А и В проходят
через точки С1 и С2 пересечения горизонтальных и
наклонных участков световых пятен. |
|
