Ауди 100. Снятие и установка отопителя

11.25. Снятие и установка отопителя Audi 100

ОБЩИЕ СВЕДЕНИЯ

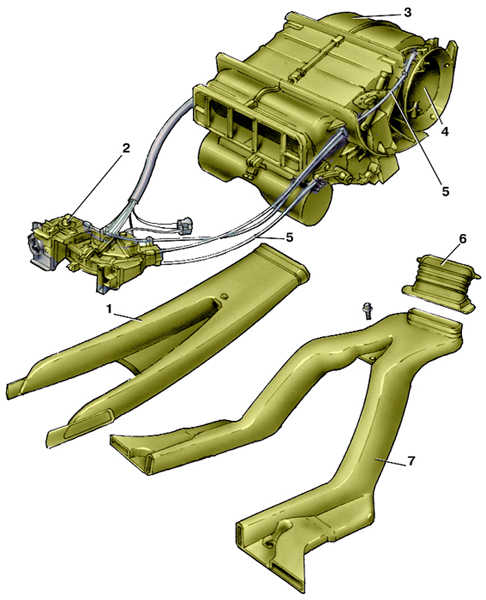

Система отопления и вентиляции

1 – нижний воздуховод;
2 – механизм регулировки подачи воздуха;
3 – вентилятор;
4 – воздуховод подачи воздуха;

5 – трос;
6 – соединительная манжета;
7 – задний воздуховод

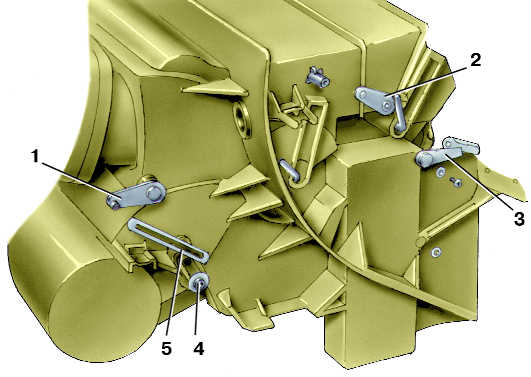

Рычаги заслонок отопителя

1 – рычаг заслонки, регулирующей
подачу воздуха;
2 – рычаг заслонки радиатора;
3 – рычаг заслонки регулировки температуры;

4 – рычаг заслонки нижнего воздуховода;
5 – рычаг заслонки боковых воздуховодов

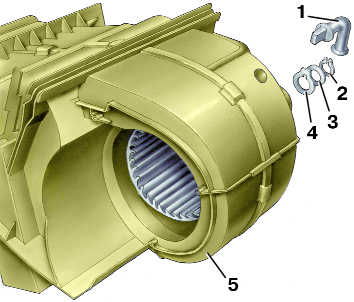

Вентилятор отопителя

1 – вентиляционная трубка двигателя;

2 – стопорное кольцо;

3 – шайба;

4 – фигурная шайба;

5 – корпус отопителя

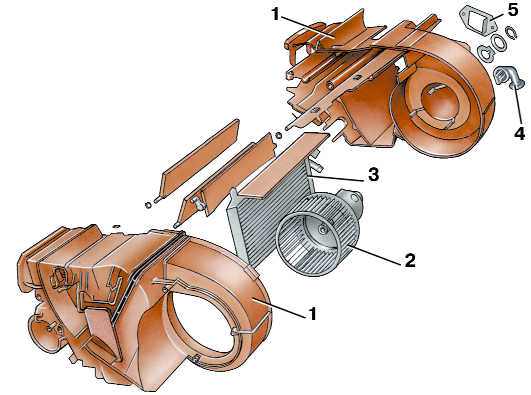

Отопитель

1 – кожух;
2 – электродвигатель с крыльчаткой вентилятора;

3 – радиатор;
4 – шланг отвода воздуха;
5 – пластина

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Отсоединить провод от «минусовой» клеммы аккумуляторной батареи.
2. Слить жидкость из системы охлаждения (см. подраздел 4.1).
3. Снять рычаги стеклоочистителя и крышку водоотводящего кожуха.
4. Отсоединить трос от рычага заслонки воздуховода подачи воздуха.
5. Отсоединить трос от рычага заслонки радиатора отопителя.
6. Отсоединить трос от рычага заслонки нижнего воздуховода под панелью приборов.
7. Отсоединить от отопителя колодки с проводами.
8. Отсоединить воздуховоды от отопителя.
9. Ослабить хомуты и отсоединить шланги от радиатора отопителя.
10. Снять отопитель.
11. Вращая ручку домкрата по часовой стрелке, приподнимите автомобиль настолько, чтобы колесо оторвалось от земли. Полностью вывинтите болты крепления колеса и снимите колесо.

Снятие и установка электродвигателя отопителя

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Отсоединить провод от «минусовой» клеммы аккумуляторной батареи.

2. Снять рычаги стеклоочистителя и крышку водоотводящего кожуха.

3. Отсоединить трос от рычага заслонки воздуховода подачи воздуха.

4. Вывернуть винты крепления и снять воздуховод подачи воздуха.

5. Отсоединить колодку с проводами с противоположной стороны.

6. Снять стопорное кольцо. Затем снять шайбы.

7. Вынуть электродвигатель с крыльчаткой вентилятора.

8. Установить электродвигатель отопителя в обратном порядке.
