10.7. Корпус скобы и поршень тормозная скобы фирмы Teves на
Ауди 100

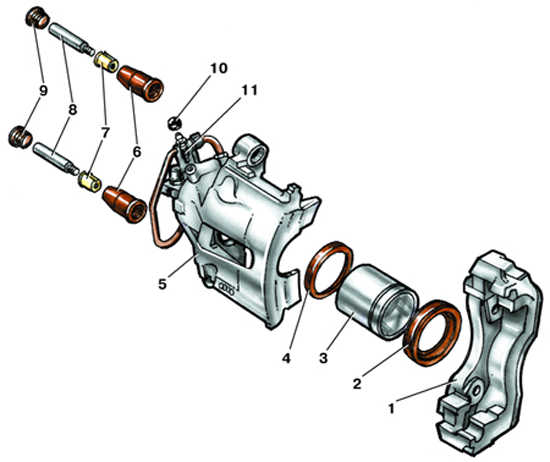

Тормозная скоба фирмы Teves
1 – основание скобы;
2 – защитный чехол;
3 – поршень;
4 – уплотнительное кольцо;
5 – корпус скобы;
6 – резиновая втулка;
|
7 – пластмассовая втулка;
8 – направляющий палец;
9 – грязезащитный колпачок;
10 – защитный колпачек;
11 – клапан выпуска воздуха |
ПОРЯДОК ВЫПОЛНЕНИЯ |
1. Установить
автомобиль на стояночный тормоз. |
2. Установить
опорные бруски под задние колеса. |
3. Ослабить
затяжку болтов крепления переднего колеса. |
4. Приподнять
и установить на опоры переднюю часть автомобиля. |
5. Снять
колесо. |
6. Отвернуть
гайку крепления, разъединить тормозные шланги и
заглушить отверстие тормозного шланга, оставшегося на
автомобиле. |
7. Отвернуть
два направляющих пальца (см. рис. Тормозная
скоба фирмы Teves), сняв предварительно
грязезащитные колпачки, и снять корпус скобы. |
|
Разборка
ПОРЯДОК ВЫПОЛНЕНИЯ |
1. Снять
защитный чехол (см. рис. Тормозная
скоба фирмы Teves) поршня. Зажать корпус скобы
в тисках с накладками губок из мягкого металла. Вынуть
поршень из цилиндра, подав сжатый воздух через штуцер
для тормозного шланга и придерживая поршень рукой или
подложив деревянную планку. |
2. Вынуть
уплотнительное кольцо из цилиндра, используя деревянную
лопатку. Применение металлических предметов не
рекомендуется, так как это может привести к повреждению
проточки цилиндра под уплотнительное кольцо. |
3. Выкрутить
клапан прокачки. |
4. Промыть
поршень и цилиндр свежей тормозной жидкостью. |
|
Осмотр и дефектовка деталей корпуса скобы
ПОРЯДОК ВЫПОЛНЕНИЯ |
1. Осмотреть
рабочую поверхность поршня и цилиндра. При наличии на
рабочих поверхностях поршня и цилиндра следов износа,
коррозии, раковин и забоин заменить корпус скобы в
комплекте с поршнем. |
2. Уплотнительное
кольцо и защитный колпак поршня подлежат обязательной
замене. |
|
Сборка
ПОРЯДОК ВЫПОЛНЕНИЯ |
1. Смазать
внутреннюю поверхность цилиндра свежей тормозной
жидкостью. |
2. Смазать
новое уплотнительное кольцо свежей тормозной жидкостью и
вставить в проточку цилиндра. |
3. Смазать
новый защитный чехол свежей тормозной жидкостью и
вставить его в проточку на поршне. |
4. Вставить
поршень в цилиндр усилием пальцев, не применяя
каких-либо инструментов, и с помощью отвертки аккуратно
вставить наружную кромку защитного чехла в проточку
цилиндра. |
5. Смазать
клапан прокачки свежей тормозной жидкостью и ввернуть
его в корпус скобы. |
|
Установка
ПОРЯДОК ВЫПОЛНЕНИЯ |
Устанавливается корпус скобы в порядке, обратном снятию.
При этом завернуть два направляющих пальца моментом 25
Н·м (2,5 кгс·м), придерживая при этом направляющий палец
ключом. После установки прокачать подвергшийся ремонту
тормоз (см. подраздел
10.15). |
|
