Ауди 100. Регулировка соединительной рейки дизельного двигателя

ОБЩИЕ СВЕДЕНИЯ

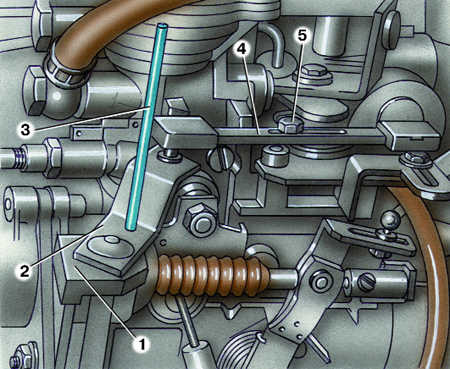

Регулировка длины соединительной рейки

1 – кронштейн валика;

2 – рычаг привода рейки;

3 – стержень;

4 – соединительная рейка;

5 – регулировочный болт

Соединительную рейку обязательно регулируют в случае, если регулировалась частота вращения холостого хода.

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Прогреть двигатель. Температура масла должна быть не ниже +70° C.

2. Повернуть рычаг так, чтобы отверстие в рычаге совпало с отверстием в кронштейне.

3. Зафиксировать рычаг, вставив в отверстия рычага и кронштейна стержень диаметром 3,5 мм (например, сверло).

4. Ослабить затяжку болта и установить длину рейки такой, чтобы рычаг топливного насоса касался ограничителя.

5. Затянуть болт и вынуть стержень.
