6.2.8. Снятие и установка турбокомпрессора двигателей с впрыском топлива Ауди 100

ОБЩИЕ СВЕДЕНИЯ

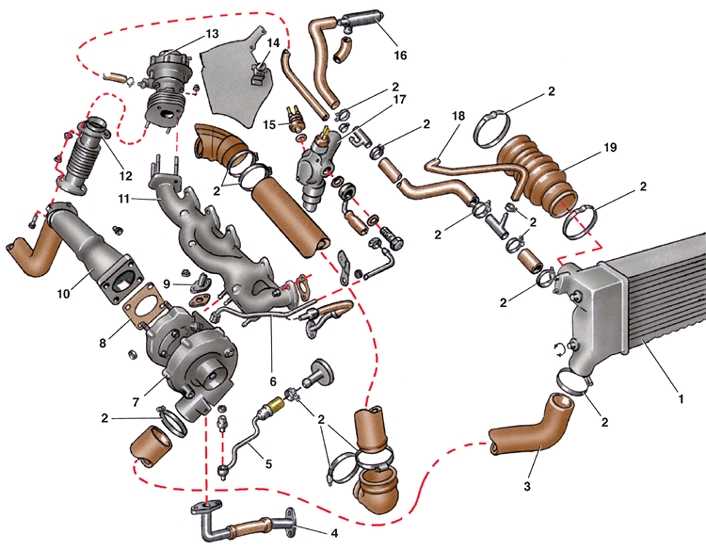

Элементы турбонаддува

Снятие и установка турбокомпрессора Ауди 100

1 – промежуточный охладитель воздуха;
2 – винтовой хомут;
3 – шланг подачи воздуха от компрессора
к охладителю;
4 – сливной маслопровод;
5 – труба подачи охлаждающей жидкости
к компрессору;
6 – труба слива охлаждающей жидкости;
7 – турбокомпрессор;
8 – прокладка;
9 – патрубок подачи масла к турбокомпрессору;
10 – приемная труба глушителя;

11 – выпускной коллектор;
12 – промежуточная труба;
13 – регулятор отключения компрессора;
14 – термовыключатель;
15 – датчик включения вентилятора охлаждения;
16 – клапан стабилизатора холостого хода;
17 – патрубок рубашки охлаждения двигателя;
18 – шланг от охладителя к головке блока цилиндров;
19 – шланг подачи воздуха к впускной трубе двигателя

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Отсоединить провод от «минусовой» клеммы аккумуляторной батареи.

2. Ослабить затяжку хомутов и снять шланг подачи воздуха к впускной трубе двигателя.

3. Ослабить затяжку хомутов и снять воздуховод (см. рис. Основные элементы системы впрыска топлива).

4. Снять крышку воздушного фильтра с фильтрующим элементом (см. пп. 1–2 подраздела 6.2).

5. Отвернуть болты крепления и снять теплоизоляционный щиток на правом кронштейне подвески двигателя.

6. Отвернуть гайки крепления приемной трубы глушителя (см. рис. Элементы турбонаддува) к турбокомпрессору.

7. Отвернуть гайки крепления и отсоединить промежуточную трубу от регулятора отключения компрессора.

8. Отсоединить приемную трубу от кронштейна на коробке передач и снять ее с прокладкой.

9. Ослабить затяжку хомутов и снять шланг, подводящий воздух к генератору.

10. Отвернуть гайки крепления и снять сливной маслопровод.

11. На моделях с турбокомпрессором, охлаждаемым жидкостью, отсоединить трубу подачи охлаждающей жидкости к компрессору и трубу слива жидкости.

12. Снять генератор с кронштейном (см. подраздел 12.1.3.1).

13. Отвернуть гайки крепления и снять турбокомпрессор с выпускного коллектора.

14. Установить турбокомпрессор в обратном порядке.
