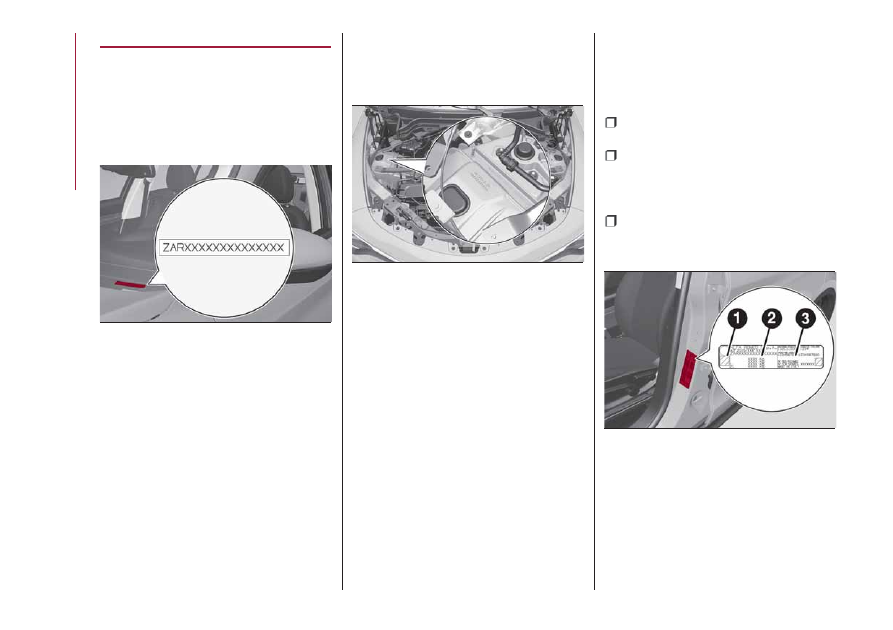

IDENTIFICATION DATA

VEHICLE IDENTIFICATION NUMBER

The Vehicle Identification Number (VIN)
is stamped on a plate on the front left
corner of the dashboard trim fig. 183,
which can be seen from outside the
vehicle, through the windscreen.

This number is also stamped on the
chassis at the front left shock absorber
and can be seen by opening the bonnet
fig. 184.

VEHICLE IDENTIFICATION NUMBER

(VIN) PLATE

The plate is located on the left side front
door pillar fig. 185 and shows the data
about:

1: correct value of smoke coefficient

(for Diesel engines);

2: name of the manufacturer,

type-approval number of the car,
identification number of the car, max.
permitted weights;

3: engine identification, type variant

version, spare part number, colour code,
additional information.

183

10016V0001EM

184

10016V0002EM

185

10016V0003EM

192

TECHNIC

AL

D

A

TA

ENGINE

2.0 T4 MAir

200 HP

280 HP

Cycle

Otto

Otto

Number and position of cylinders

4 in line

4 in line

Piston bore and stroke (mm)

84 / 90

84 / 90

Total displacement (cm³)

1995

1995

Compression ratio

10 ± 0.35

10 ± 0.35

Maximum power (ECE) (kW)

148

206

Maximum power (ECE) (HP)

200

280

Corresponding engine speed (rpm)

4500

5250

Maximum torque (ECE) (Nm)

330

400

Maximum torque (ECE) (kgm)

33.6

40.8

Corresponding engine speed (rpm)

1750

2250

Spark plugs

NGK ILZKR7G

Fuel

Unleaded petrol with R.O.N. no lower than 91

(EN228 specifications)

193

2.2 JTD

150 HP

(*)

160 HP

180 HP

(*)

190 HP

210 HP

Cycle

Diesel

Diesel

Diesel

Diesel

Diesel

Number and position of cylinders

4 in line

4 in line

4 in line

4 in line

4 in line

Piston bore and stroke (mm)

83 / 99

83 / 99

83 / 99

83 / 99

83 / 99

Total displacement (cm³)

2143

2143

2143

2143

2143

Compression ratio

15.5 ± 0.4

15.5 ± 0.4

15.5 ± 0.4

15.5 ± 0.4

15.5 ± 0.4

Maximum power (ECE) (kW)

110

118

132

140

154

Maximum power (ECE) (HP)

150

160

180

190

210

Corresponding engine speed (rpm)

4000

3750

3750

3500

3500

Maximum torque (ECE) (Nm)

450

450

450

450

470

Maximum torque (ECE) (kgm)

45.9

45.9

45.9

45.9

47.9

Corresponding engine speed (rpm)

1750

1750

1750

1750

1750

Fuel

Automotive diesel fuel (EN590 and EN16734 specifications)

(*) For versions/markets where specified

194

TECHNIC

AL

D

A

TA

RIMS AND TYRES

Alloy rims. Tubeless radial carcass tyres.
All approved tyres are listed in the
registration document.

IMPORTANT If there are any
discrepancies between the Owner
Handbook and the Registration
Document, take the information from the
latter. For safe driving, the car must be
fitted with tyres of the same make and
type on all wheels.

IMPORTANT Do not use air chambers
with tubeless tyres.

IMPORTANT Using tyres of a different
size, type, brand or design at the front
and rear may adversely affect car
driveability. We recommend using tyres
approved by the manufacturer. The
manufacturer cannot determine if
unapproved tyres are suitable for use
and therefore cannot guarantee vehicle
safety in those conditions.

195

RIMS AND TYRES PROVIDED

183)

Version

Wheels

Tyres

2.0 T4 MAir
2.2 JTD

17 x 7.5J

225/65 R17 102V

17 x 8J

235/65 R17 104V

18 x 8J

235/60 R18 103W

19 x 8J

235/55 R19 101Y

20 x 8.5J

255/45 R20 105V

Space saver spare wheel
(where provided)

195/75 18 106P

NOTE In partnership with Pirelli, Alfa Romeo has developed a range of tyres specially for the Alfa Romeo Stelvio. They can be
identified by the “AR” mark. The “AR” tyres ensure the best vehicle performance and safety. Alfa Romeo cannot guarantee that
non-approved tyres are suitable, and they may cause vehicle malfunctions.
2.0 T4 MAir and 2.2 JTD engines: winter tyres are available in the following sizes: 235/65R17 108H, 235/60R18 103V,
235/55R19 101V and 255/45 R20 101W.
Always check the registration certificate for the tyres that can be installed (size, load index, speed symbol).Always check the
registration certificate for the tyres that can be installed (size, load index, speed symbol).

196

TECHNIC

AL

D

A

TA

COLD TYRE INFLATION PRESSURE

When the tyres are warm, the inflation pressure should be +4.35 psi (+0.3 bar) in relation to the recommended figure. However,
recheck that the value is correct with the tyre cold. If it is necessary to raise the vehicle, refer to the "Raising the vehicle" paragraph in
the "In an emergency" chapter.
The pressures given below apply to all tyre types: summer, winter and all season (where provided).
2.0 T4 MAir and 2.2 JTD engines

Tyres

Unladen/medium load [psi / bar]

Full load [psi / bar]

Front

Rear

Front

Rear

225/65 R17

30.5 / 2.1 (*)

33.3 / 2.3 (*)

34.8 / 2.4

37.7 / 2.6

32 / 2.2 (**)

34.8 / 2.4 (**)

235/65 R17

30.5 / 2.1

33.3 / 2.3

33.3 / 2.3

37.7 / 2.6

235/60 R18

30.5 / 2.1

33.3 / 2.3

33.3 / 2.3

37.7 / 2.6

235/55 R19

30.5 / 2.1

33.3 / 2.3

33.3 / 2.3

37.7 / 2.6

255/45 R20

33.3 / 2.3

36.3 / 2.5

34.8 / 2.4

39.2 / 2.7

195/75 18
(Space-saver wheel)

43.5 / 3.0

For 225/65 R17 tyres, in medium load conditions, there are two possible pressure settings depending on the mode required:
comfort (*) and ECO (**). Restore the inflation pressures accordingly. ECO configuration consumption is not guaranteed with comfort
configuration pressures.
If winter tyres are fitted, always use the same inflation pressures as for the tyres originally installed (table above). For
225/65 R17 tyres in medium load conditions, use the comfort configuration pressures.

197

SNOW CHAINS

79)

Rear Wheel Drive and All-wheel drive versions

It is possible to fit 0.5 in (13 mm) chains on all the tyres except for R20.

Important notes

The use of snow chains should be in compliance with local regulations of each country. In certain countries, tyres marked with code
M+S (Mud and Snow) are considered as winter equipment; therefore their use is equivalent to that of the snow chains.

IMPORTANT The snow chains may be applied only to the rear wheel tyres. Installing them on the rear wheel tyres could damage the
suspension and transmission.
Check the tension of the snow chains after the first few metres have been driven.

IMPORTANT Using snow chains with tyres with non-original dimensions may damage the vehicle.

IMPORTANT Using different size or type (M+S, snow, etc.) tyres between front and rear axle may adversely affect car driveability,
with the risk of losing control of the car and resulting accidents.

WARNING

183) If winter tyres with a lower speed rating than that indicated in the Registration Document are used, do not exceed the maximum speed
corresponding to the speed rating of the tyres used.

IMPORTANT

79) Keep your speed down when snow chains are fitted; do not exceed 50 km/h. Avoid potholes, do not drive over steps or sidewalks and do not
drive long distances over roads without snow, to avoid damaging both your vehicle and the road surface.

198

TECHNIC

AL

D

A

TA

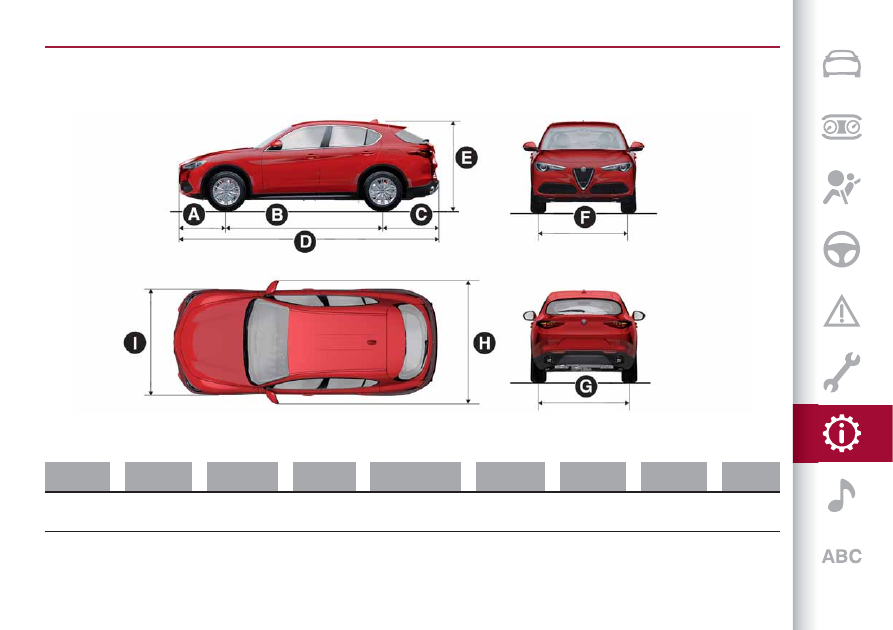

DIMENSIONS

Dimensions are expressed in inches/mm and refer to the car equipped with its original tyres. Height is measured with an unladen
vehicle, with the driver.

A

B

C

D

E

F

G

H

I

33.9 / 861

110.94 /

2818

39.68 / 1008

184.5 /

4687

65.78 / 1671

(*)

65.6 / 1666

(**)

63.5 / 1613

65.08 /

1653

85.16 /

2163

74.9 /

1903

(*) AWD versions
(**) RWD versions
Small variations with respect to the reported values are possible depending on the dimensions of the rims.

186

10106V0001EM

199

WEIGHTS

Weights (lb / kg)

2.0 T4 MAir

200 HP

280 HP

Unladen weight (with all fluids, fuel tank filled to 90% and without optional equipment)

3660 / 1660

3660 / 1660

Payload including the driver

(*)

1411 / 640

1411 / 640

Maximum permitted loads

(**)

– front axle

2359 / 1070

2359 / 1070

– rear axle

2910 / 1320

2910 / 1320

– total

5070 / 2300

5070 / 2300

Maximum combined load (permitted maximum load + towable weight trailer with brakes)

(***)

8580 / 3900

10120 / 4600

Towable loads

– braked trailer

3520 / 1600

5070 / 2300

– trailer without brakes

1653 / 750

1653 / 750

Maximum load on roof

165 / 75

165 / 75

Maximum load on tow hitch (trailer with brakes)

141 / 64

209 / 95

(*) If special equipment is fitted (trailer towing equipment, etc.) the empty weight will increase and consequently the payload will decrease in relation to the maximum

permitted loads.

(**) Loads not to be exceeded. The user is responsible for arranging goods in the luggage compartment and/or on the load platform within the maximum permitted loads.
(***) Never exceed the maximum combined vehicle load value: the maximum towable load is only allowed if it does not exceed the maximum combined vehicle load.

200

TECHNIC

AL

D

A

TA

Weights (lb / kg)

2.2 JTD

160 HP/ 190 HP

RWD

190 HP / 210 HP

AWD

Unladen weight (with all fluids, fuel tank filled to 90% and without optional equipment)

3652 / 1604

3839 / 1745

Payload including the driver

(*)

1474 / 670

1463 / 665

Maximum permitted loads

(**)

– front axle

2288 / 1040

2398 / 1090

– rear axle

2888 / 1310

2948 / 1340

– total

5126 / 2330

5302 / 2410

Maximum combined load (permitted maximum load + towable weight trailer with brakes)

(***)

8646 / 3930

10362 / 4710

Towable loads

– braked trailer

3527 / 1600

5137 / 2330

– trailer without brakes

1653 / 750

1653 / 750

Maximum load on roof

165 / 75

165 / 75

Maximum load on tow hitch (trailer with brakes)

141 / 64

209 / 95

(*) If special equipment is fitted (trailer towing equipment, etc.) the empty weight will increase and consequently the payload will decrease in relation to the maximum

permitted loads.

(**) Loads not to be exceeded. The user is responsible for arranging goods in the luggage compartment and/or on the load platform within the maximum permitted loads.
(***) Never exceed the maximum combined vehicle load value: the maximum towable load is only allowed if it does not exceed the maximum combined vehicle load.

201

REFUELLING

80) 81)

2.0 T4 MAir

2.2 JTD

Prescribed fuels and original

lubricants

Fuel tank (UK gal / litres)

14 / 64

12.7 (58) / 14 (64)

(*)

Unleaded petrol with RON no
lower than 95
(EN228 specifications)
(2.0 T4 MAir engine) / Automotive
diesel fuel (EN590 and
EN16734 specifications)
(2.2 JTD engine)

including a reserve of (UK gal /
litres) (2.0 T4 MAir engine)

2.11 / 9.6

–

including a reserve of (UK
gal/litres) (2.2 JTD engine with
12.7 UK gal/58 litre fuel tank)

–

1.98 / 9.0

including a reserve of (UK
gal/litres) (2.2 JTD engine with
14 UK gal/64 litre fuel tank)

–

2.2 / 10

AdBlue® tank (where provided)
(UK gal / litres)

–

3.5 / 16.1

AdBlue® (DIN 70 070 and ISO
22241-1 specifications)
(2.2 JTD engine)

Main tank cooling system (UK gal/
litres)

1.93 (8.8) / 2.03 (9.25)

(**)

1.71 (7.8) / 1.75 (8.0)

(***)

50% mixture of distilled water
and PARAFLU UP

(*****)

Secondary tank cooling system
(UK gal / litres)

0.95 (4.3) / 1.15 (5.25)

(**)

1.03 (4.7)

(****)

(*) For markets, where provided
(**) 280 HP versions
(***) 190 HP / 210 HP versions
(*****) When the vehicle is used in particularly harsh weather conditions, we recommend using a 60% mixture of PARAFLU UP and 40% demineralised water.
(****) Only 2.2 JTD 190 HP / 210 HP AWD versions with automatic transmission

202

TECHNIC

AL

D

A

TA

2.0 T4 MAir

2.2 JTD

Prescribed fuels and original

lubricants

Engine oil filter (UK gal / litres)

0.13 / 0.6

0.11 / 0.5

SELENIA DIGITEK P.E.
(2.0 T4 MAir engine) / SELENIA
W.R. FORWARD 0W-20 (2.2 JTD
engine) (versions with AdBlue®) /
SELENIA W.R. FORWARD 0W-20
(2.2 JTD 150 HP / 180 HP
engines) (versions without
AdBlue®) / SELENIA W.R.
FORWARD 0W-30 (2.2 JTD
210 HP engines) (versions without
AdBlue®)

Engine oil sump (UK gal / litres)

1.01 / 4.6

0.85 / 3.9

Hydraulic brake circuit
(UK gal / litres)

0.2 / 0.9

0.02 / 0.9

TUTELA BRAKE FLUID
EXTREME HT

Windscreen washer tank
(UK gal / litres)

0.9 / 4.1

0.92 /4.2

PETRONAS DURANCE SC 35

Automatic transmission
(UK gal / litres)

–

2.0 / 9.1

TUTELA TRANSMISSION AS8

Automatic transmission AWD
(UK gal / litres)

2.05 / 9.3

–

Automatic transmission RWD
(UK gal / litres)

2.07 / 9.4

–

RDU 230-LSD differential
(UK gal / litres)

0.2 / 0.9

0.2 / 0.9

TUTELA TRANSMISSION LS
AXLE FLUID

RDU 210/215-LSD differential
(UK gal / litres)

0.24 / 1.1

0.24 / 1.1

203

2.0 T4 MAir

2.2 JTD

Prescribed fuels and original

lubricants

AWD System FAD transfer case
(UK gal / litres)

0.11 / 0.5

0.11 / 0.5

TUTELA TRANSMISSION
HYPOIDE GEAR OIL

AWD System TRANSFER CASE
(UK gal / litres)

0.15 / 0.7

0.15 / 0.7

TUTELA TRANSMISSION
TRANSFER CASE

IMPORTANT

80) Only use AdBlue

®

(UREA) compliant with DIN 70 070 and ISO 22241-1. Other fluids may cause damage to the system: also exhaust emissions

would no longer comply with the law.
81) The distribution companies are responsible for the compliance of their product. Observe the precautions of storage and maintenance, in order
to preserve the initial qualities. The manufacturer will not recognise any guarantee in case of malfunctions and damage caused to the car due to
the use of AdBlue

®

not in accordance with regulations.

204

TECHNIC

AL

D

A

TA

FLUIDS AND LUBRICANTS

Your vehicle is equipped with an engine oil that has been thoroughly developed and tested in order to meet the requirements of the
Scheduled Servicing Plan. Constant use of the prescribed lubricants guarantees the fuel consumption and emission specifications.
Lubricant quality is crucial for engine operation and duration.

82)

PRODUCT SPECIFICATIONS

ENGINE LUBRICATION

Use

Features

Specification

Original fluids and

lubricants

Replacement interval

2.0 T4 MAir

SAE 0W-30

ACEA C2

9.55535–GS1

SELENIA DIGITEK P.E.

Contractual Technical

Reference No.F020.B12

According to Scheduled

Servicing Plan

2.2 JTD

SAE 0W-20

ACEA C2

9.55535–DSX

SELENIA W.R. FORWARD

0W-20

Contractual Technical

Reference No. F013.K15

According to Scheduled

Servicing Plan

2.2 JTD 210 HP

(*)

SAE 0W-30

ACEA C2

9.55535–DS1

SELENIA W.R. FORWARD

0W-30

Contractual Technical
Reference N°842.F13

According to Scheduled

Servicing Plan

(*) Versions without AdBlue - UREA.

If lubricants conforming to the specific request are not available, products that meet the indicated specifications can be used to top
up; in this case optimal performance of the engine is not guaranteed.

205

Use

Features

Specification

Original fluids and

lubricants

Applications

Lubricants and greases
for drive transmission

ATF Synthetic lubricant

9.55550-AV5

TUTELA TRANSMISSION

AS 8

Contractual Technical

Reference No. F139.I11

Automatic transmission

SAE 75W-85 synthetic

lubricant

9.55550-DA9

TUTELA TRANSMISSION

LS AXLE FLUID

Contractual Technical

Reference No. F059.N15

Differential RDU 230-LSD

and RDU 210/215 -LSD

SAE 75W-85 API

GL-5 synthetic lubricant

9.55550-DA8

TUTELA TRANSMISSION

AXLE-DRIVE

Contractual Technical

Reference N°F058.N15

Differentials and reduction

gears RDU 230-TV

(2.9 V6 engine)

SAE 75W-80 APL

GL-5 synthetic lubricant

9.55550-DA10

TUTELA TRANSMISSION

HYPOIDE GEAR OIL

Contractual Technical

Reference n° F060.N15

AWD System FAD transfer

case

SAE 75W synthetic

lubricant

9.55550-DA11

TUTELA TRANSMISSION

TRANSFER CASE

Contractual Technical

Reference No. F061.N15

AWD System TRANSFER

CASE

Lubricants and greases
for drive transmission

NLGI 0-1 grease for

constant velocity joints

with low friction

coefficient

9.55580-GRAS II

TUTELA STAR 700

Contractual Technical

Reference No. F701.C07

Differential side constant

velocity joints

NLGI 1-2 molybdenum

disulphide grease for high

temperatures

9.55580-GRAS II

TUTELA ALL STAR

Contractual Technical

Reference No. F702.G07

Wheel side constant

velocity joints

Brake fluid

DOT 4

9.55597

TUTELA BRAKE FLUID

EXTREME HT

Contractual Technical

Reference No. F001.N15

Hydraulic brakes and clutch

controls

206

TECHNIC

AL

D

A

TA

Use

Features

Specification

Original fluids and

lubricants

Applications

Protective agent for
radiators

Protective with antifreeze,

ethylene glycol based

organic formula, free from

amine and 2–EH (2–ethyl

hexanoic acid), containing

corrosion inhibitors and

anti-foam additives. CUNA
NC 956-16, ASTM D 3306

9.55523 or MS.90032

PARAFLU UP

Contractual Technical

Reference N°F101.M01

Use rate 50% Not mixable

with different formulation

products

(*)

Windscreen washer
fluid

CUNA NC 956-11

9.55522

PETRONAS DURANCE SC

35

Contractual Technical

Reference N° F001.D16

To be used diluted or

undiluted in windscreen

washer/wiper systems

AdBlue® additive for
diesel emissions

Water-AdBlue® solution

DIN 70 070 and ISO

22241-1

AdBlue®

To be used for filling the

AdBlue® tank on vehicles

equipped with Selective

Catalytic Reduction (SCR)

system (2.2 JTD engine)

Diesel fuel additive

Antifreeze additive for

diesel fuel for diesel engine

protection

PETRONAS DURANCE

DIESEL ART

Contractual Technical

Reference N°F601.C06

To be mixed with diesel fuel

(25 cc per 10 litres)

Automatic climate
control system (HVAC)

R1234yf or R134a

(depending on market)

(*) When the vehicle is used in particularly harsh weather conditions, we recommend using a 60% mixture of PARAFLU UP and 40% demineralised water.

IMPORTANT

82) The use of products with different specifications than those indicated above could cause damage to the engine that is not covered by the
warranty.

207
