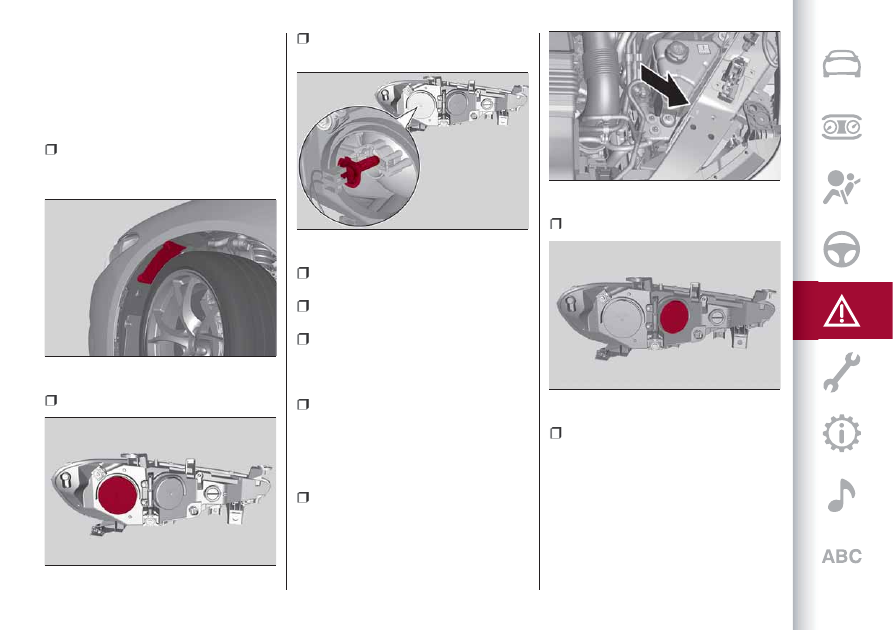

REPLACING AN EXTERNAL BULB

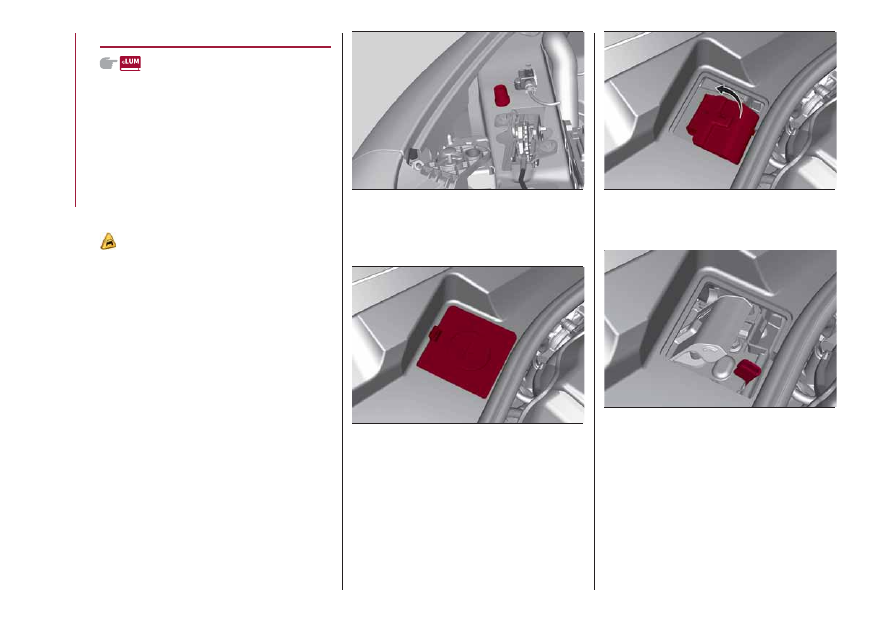

Front light cluster with main
beam/dipped beam halogen headlights

Dipped beam headlights
To change the bulb of these lights,
proceed as follows:

remove the top cover from the wheel

arch by unscrewing the fixing screws
fig. 122;

remove the cover fig. 123;

remove the bulb/connector assembly

from the headlight body fig. 124;

remove the bulb by sliding it off the

connector;

install the new bulb, making sure it is

correctly inserted in the connector;

then insert the bulb/connector

assembly in the housing on the headlight
body and make sure that it is locked
correctly;

remount the lid and cover, tightening

the fixing bolts.

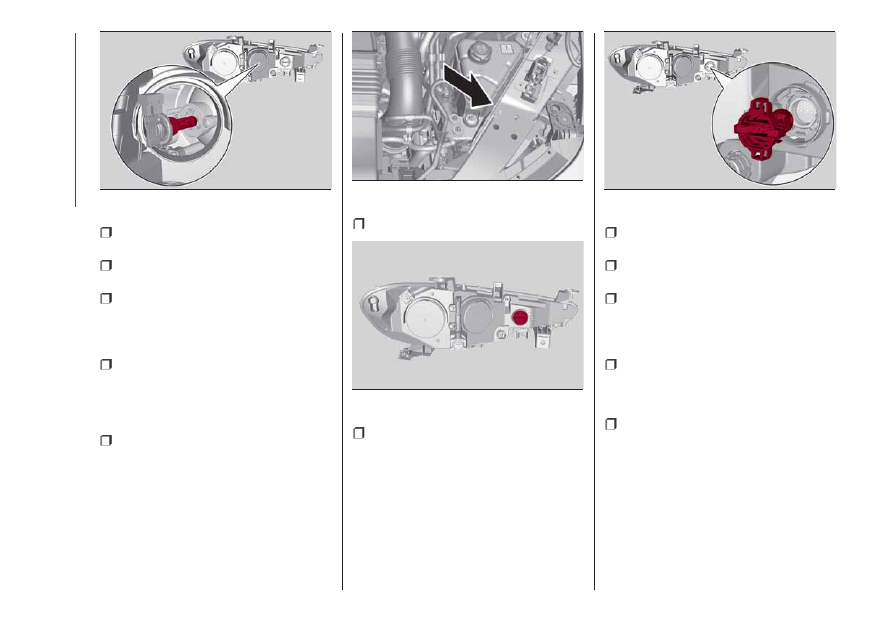

Main beam headlights
To change the bulb of these lights,
proceed as follows:

operating inside the engine

compartment fig. 125;

remove the cover fig. 126;

turn the bulb, bulb holder and

connector assembly anticlockwise and
then slide it off the headlight body
fig. 127;

122

08026S0001EM

123

08026S0002EM

124

08026S0003EM

125

08026S0023EM

126

08026S0004EM

143

remove the bulb by sliding it off the

bulb holder;

install the new bulb, making sure it is

correctly inserted in the bulb holder;

then insert the bulb, bulb holder and

connector assembly in the housing on the
headlight body and turn it clockwise,
making sure that it is locked correctly;

refit the protective cover.

Direction indicators
To change the bulb of these lights,
proceed as follows:

operating inside the engine

compartment fig. 128;

remove cover by turning it fig. 129;

release the bulb, bulb holder and

connector assembly and then slide it off
the headlight body fig. 130;

remove the bulb by sliding it off the

bulb holder;

install the new bulb, making sure it is

correctly inserted in the bulb holder;

then insert the bulb, bulb holder and

connector assembly in the housing on the
headlight body and turn it clockwise,
making sure that it is locked correctly;

refit the protective cover.

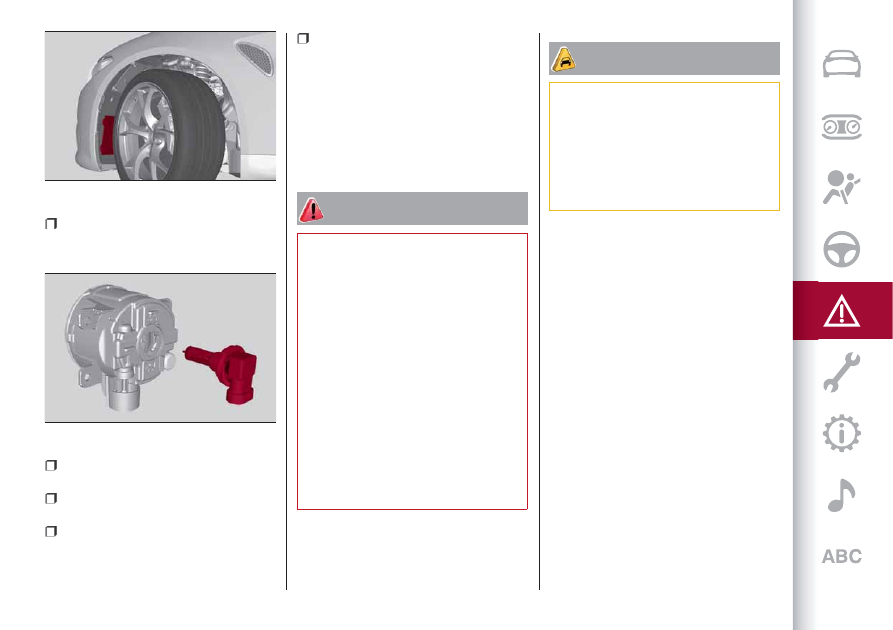

Fog lights
To replace the bulbs, proceed as follows:

remove the lower cover from the

wheel arch by unscrewing the fixing
screws fig. 131;

127

08026S0005EM

128

08026S0023EM

129

08026S0006EM

130

08026S0007EM

144

IN

AN

EMERGENC

Y

pull out the bulb-bulb holder unit from

the headlight body by turning it
anticlockwise fig. 132;

remove the bulb by sliding it off the

bulb holder

install the new bulb, making sure it is

correctly inserted in the bulb holder;

then insert the bulb, bulb holder and

connector assembly in the housing on the
headlight body and turn it clockwise,
making sure that it is locked correctly;

refit the cover by tightening the fixing

screws.

Front light cluster with main
beam/dipped beam Xenon gas
discharge headlights

To replace the bulbs of the main beam
headlights/dipped headlights contact an
Alfa Romeo Dealership

WARNING

129) Before replacing the bulb, wait for the
exhaust ducts to cool down: DANGER OF
SCALDING!
130) Modifications or repairs to the electric
system that are not carried out properly or
do not take the system technical
specifications into account can cause
malfunctions leading to the risk of fire.
131) Halogen bulbs contain pressurised gas,
in the case of breakage they may burst
causing glass fragments to be projected
outwards.
132) Only replace the light bulbs when the
engine is off and in a position that does not
interfere with traffic and lets you safely
replace them (see the description in the
“Replacement” paragraph). Also ensure that
the engine is cold, to prevent the risk of
burns.

IMPORTANT

59) Halogen bulbs must be handled holding
the metallic part only. Touching the
transparent part of the bulb with your
fingers may reduce the intensity of the
emitted light and even reduce the lifespan of
the bulb. In the event of accidental contact,
wipe the bulb with a cloth moistened with
alcohol and let the bulb dry.

131

08026S0021EM

132

08026S0022EM

145

REPLACING FUSES

INTRODUCTION

133) 134) 135) 136) 137)

60) 61)

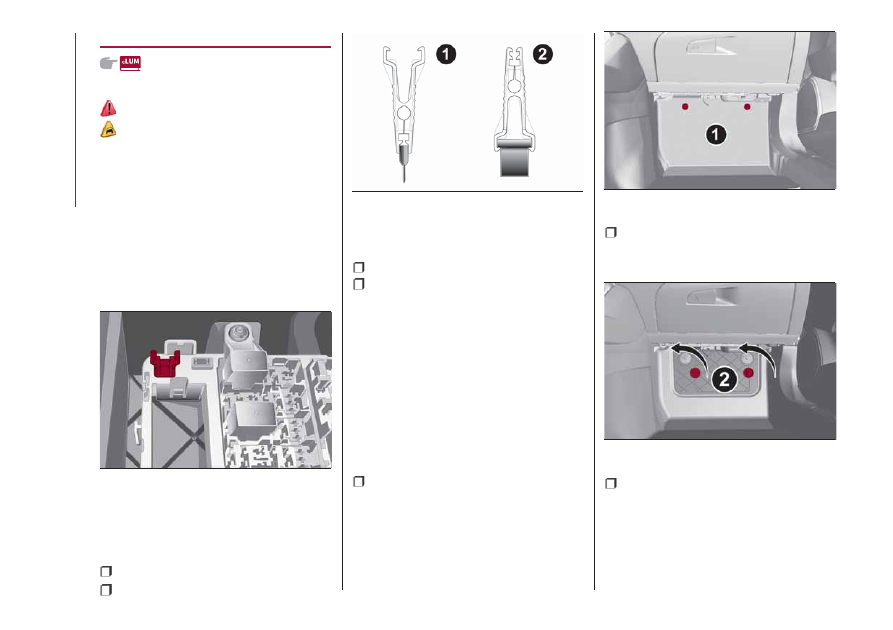

Fuses protect the electrical system: they
intervene (blow) in the event of a failure
or improper action on the system.

Fuse extracting pliers

To replace a fuse, use the pliers hooked
to the boot fusebox cover fig. 133.
Grab the pliers from the upper tabs,
press them and extract the pliers pulling
upwards.

The pliers fig. 134 have two different
ends, specifically designed to remove the
different types of fuses present in the
vehicle.

1: MINI fuse;
2: J-CASE fuse.

After use, refit the pliers in position,
proceeding as follows:

grasp the pliers from the upper tabs;
press the pliers in their housing,

pushing downwards, until they click into
place.

FUSE LOCATION

The fuses, which can be replaced by the
user, are grouped in two boxes below the
passenger side foot board and inside the
boot.

CONTROL UNIT UNDER PASSENGER

SIDE FOOTBOARD

To access the fuses, proceed as follows:

lift the upper end of the footboard 1

fig. 135 on the passenger side, pulling it
to release the 2 buttons;

remove the panel 2 fig. 136,

extracting it downward, after unscrewing
the two fixing hooks;

the fuses are freely accessible on the

control unit.
The number identifying the electrical
component corresponding to each fuse is
shown on the control unit cover.

133

08036S0053EM

134

08036S0005EM

135

08036S0010EM

136

08036S0011EM

146

IN

AN

EMERGENC

Y

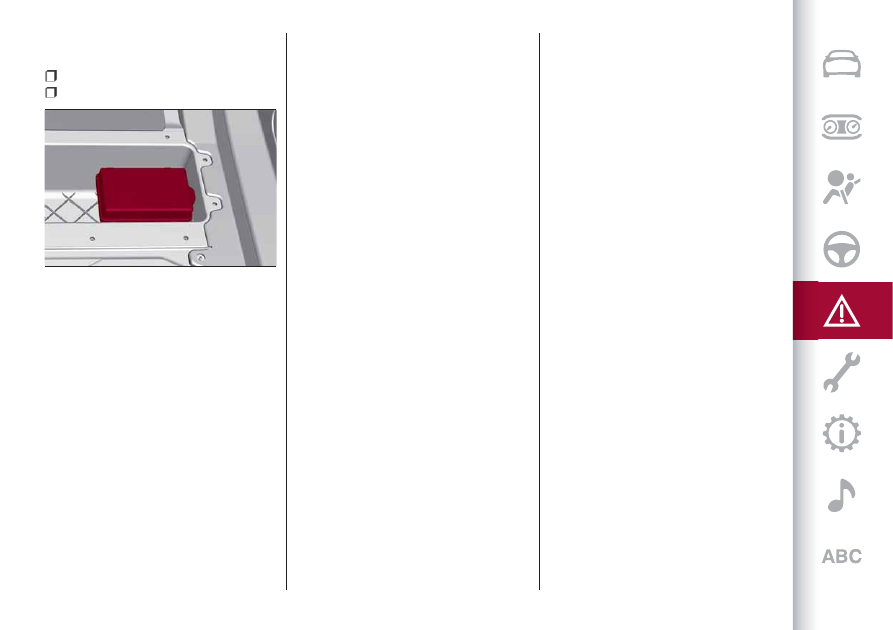

LUGGAGE COMPARTMENT FUSE BOX

To access the fuses, proceed as follows:

lift the load carrying plane;
remove the control unit cover fig. 137;

The number identifying the electrical
component corresponding to each fuse is
shown on the cover.
After replacing a fuse, make sure that
you have closed cover correctly.

137

08036S0014EM

147

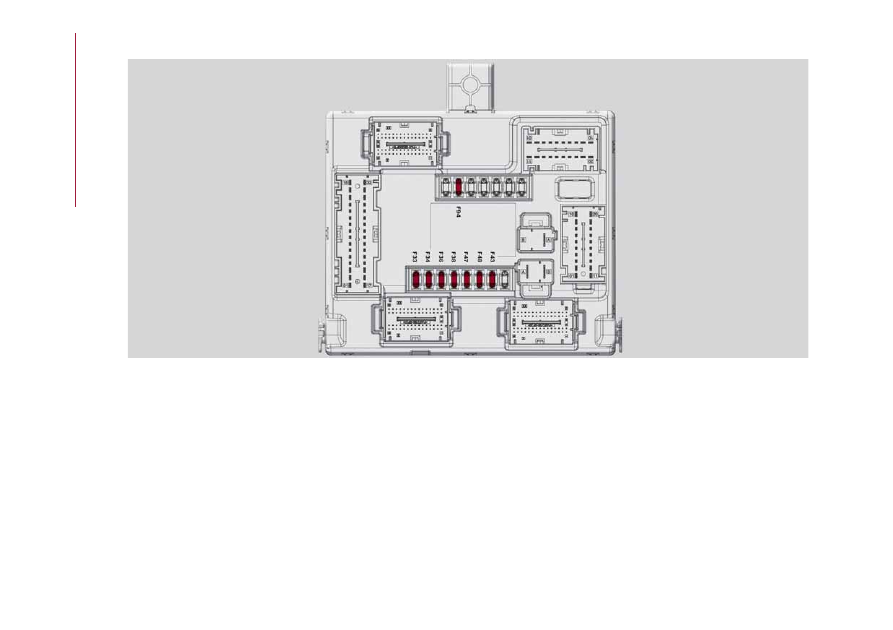

CONTROL UNIT UNDER PASSENGER SIDE FOOTBOARD

138

08036S0013EM

148

IN

AN

EMERGENC

Y

FUNCTION

FUSE

AMPERE

Front electric window (driver side)

F33

25

Front electric window (passenger side)

F34

25

Power supply for Connect system, Climate Control system, Alarm,
Electric door mirror folding, EOBD system, USB port

F36

15

Power Lock Device (Driver side door unlocking - where
provided)/Door unlocking, Central locking

F38

20

Windscreen washer pump

F43

20

Rear left electric window

F47

25

Rear right electric window

F48

25

Heater rear window coil, cigar lighter

F94

15

149

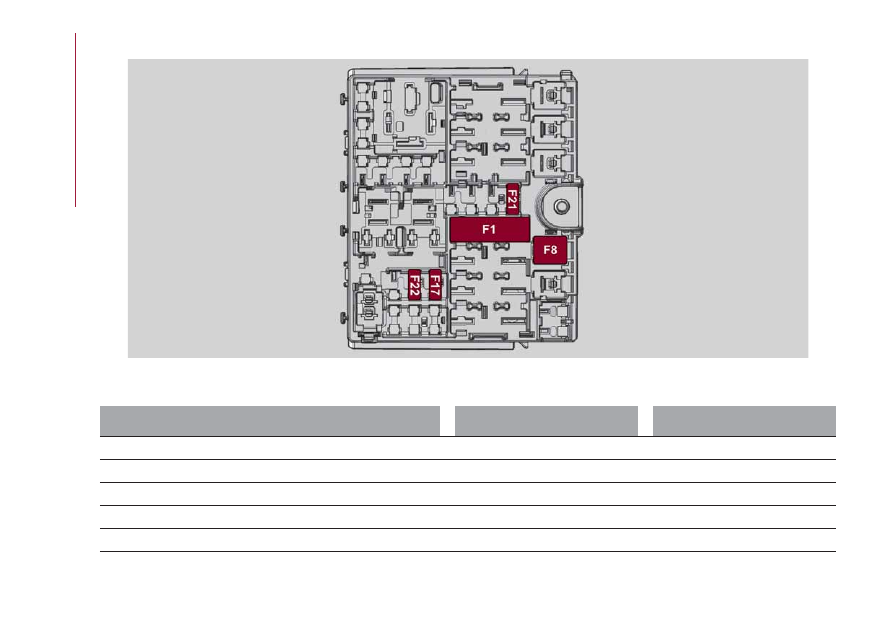

LUGGAGE COMPARTMENT FUSE BOX

FUNCTION

FUSE

AMPERE

Tow hook module (TTM)

F1

40

Hi-Fi system

F8

30

KL15/a USB Recharge (C070)

F17

7.5

I-Drive / USB / AUX port

F21

10

KL15/a 12V Power outlet (R053)

F22

20

139

08036S0015EM

150

IN

AN

EMERGENC

Y

WARNING

133) Never replace a fuse with another with
a higher amp rating; DANGER OF FIRE.
134) Before replacing a fuse, make sure
that the ignition device is at STOP and that
all devices are switched off and/or
disconnected.
135) Contact an Alfa Romeo Dealership if a
safety system (airbags, brakes),
transmission system (engine, gearbox) or
steering system general protection fuse
blows.
136) If a fuse blows again, contact an Alfa
Romeo Dealership.
137) If a general protective fuse
(MAXI-FUSE, MEGA-FUSE, MIDI-FUSE)
blows, contact an Alfa Romeo Dealership.

IMPORTANT

60) Never replace a fuse with metal wires or
anything else.
61) If it is necessary to wash the engine
compartment, take care not to directly hit
the fuse box and the window wiper motors
with the water jet.

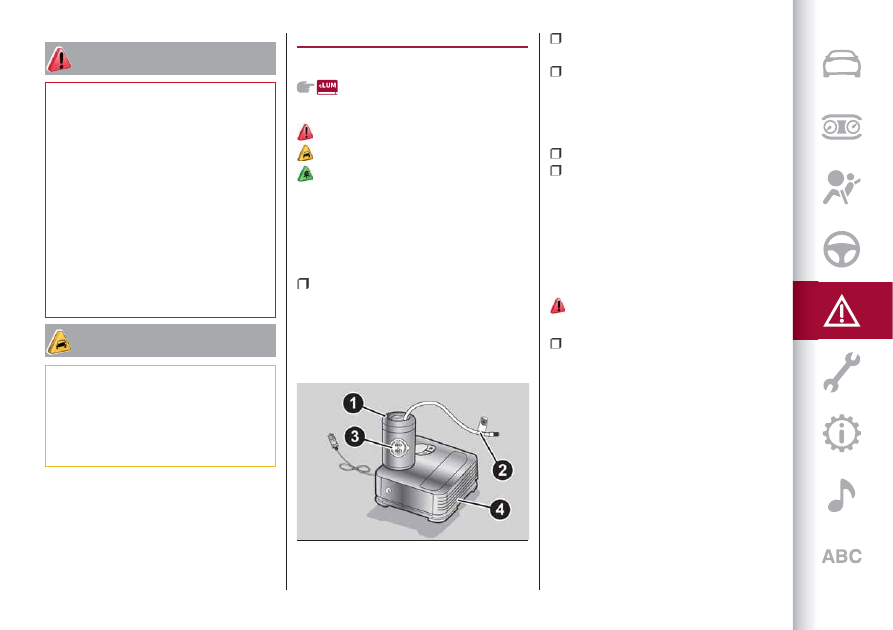

TIRE REPAIR KIT

(where provided)

DESCRIPTION

138) 139) 140) 141) 142) 143) 144) 145) 146) 147)

62)

3)

The Tire Repair Kit is located in the boot,
inside a specific container.
To access the Tire Repair Kit, open the
boot, lift the load platform.
The Tire Repair Kit includes also:

one tank 1 fig. 140 containing the

sealing fluid, provided with: filler tube
2 and adhesive label 3 with the writing
"Max. 80 km/h”, to be attached in a
position easily visible to the driver (eg. on
the dashboard) after repairing the tyre;

compressor 4 complete with pressure

gauge and connectors;

an instruction leaflet, to refer to for

prompt and correct use of the Tire Repair
Kit and that must be then given to the
personnel dealing with the tyre treated
with sealant;

a pair of protective gloves.
some adaptors, for inflating different

elements.

IMPORTANT The sealing liquid is
effective for outside temperatures
between -40°F and +122°F (-40°C and
+50°C). The sealant has an expiry date.

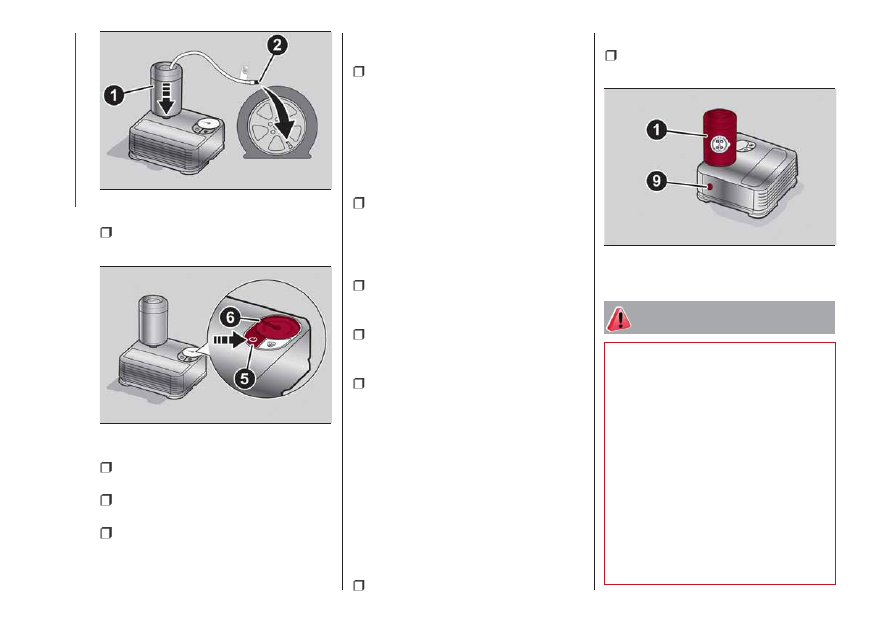

INFLATION PROCEDURE

138) 139) 141) 142) 143) 144) 145) 146)

Proceed as follows:

engage the electric parking brake.

Insert the tank 1 fig. 141 containing the
sealing liquid in the proper compressor
holder, pressing down hard. Unscrew the
tyre valve cap, take out the filler hose
2 and tighten the ring nut on the tyre
valve;

140

08066S0002EM

151

make sure that switch 5 fig. 142 of

the compressor is in position O (OFF);

insert the plug into the socket on the

central tunnel, start the engine;

start the compressor, placing the

switch 5 fig. 142 to position I (ON);

inflate the tyre to the pressure

indicated in the “Rims and Tyres”
paragraph (see “Technical data” chapter).
In order to obtain a more precise reading,

check the pressure value on pressure
gauge 6 fig. 142 with the compressor off;

if after 15 minutes pressure is not at

least 26 psi (1.8 bar), disengage the
compressor from the valve and power
socket, then move the car forwards
approx. five wheel turns in order to
distribute the sealant inside the tyre
evenly, then repeat the inflation
operation;

if you still cannot obtain a pressure of

at least 26 psi (1.8 bar) within
15 minutes from the compressor
switching on, do not drive off and contact
an Alfa Romeo Dealership;

after having driven for about 5 miles

(8 km), stop, engage the electric parking
brake and recheck the tyre pressure;

if the pressure is less than 26 psi

(1.8 bar), do not go back into gear but see
an Alfa Romeo dealer;

if a pressure value of at least 26 psi

(1.8 bar) is detected, restore the correct
pressure (with engine running and
electric parking brake), resume driving
immediately and drive with great care to
an Alfa Romeo Dealership.

SEALANT BOTTLE REPLACEMENT

IMPORTANT Only use original cartridges,
which can be purchased at an Alfa Romeo
dealership.

Proceed as follows:

Remove the tank 1 fig. 143 pressing

the unhooking button 9;

insert the new tank pressing it

downwards hard.

WARNING

138) Punctures on the sides of the tire may
not be repaired. Do not use the Tire Repair
kit if the tyre was damaged as a result of
being used when underinflated.
139) Wear the protective gloves provided
with the Tire Repair kit.
140) Apply the adhesive label where it can
be easily seen by the driver as a reminder
that the tyre has been treated with the Tire
Repair Kit. Drive carefully, particularly on
bends. Do not exceed 80 km/h. Avoid sudden
acceleration or braking.
141) You must always indicate that the tyre
was repaired using the Tire Repair Kit. Give
the booklet to the technicians who will be
handling the tyre that was treated using the
Tire Repair Kit.

141

08066S0004EM

142

08066S0005EM

143

08066S0009EM

152

IN

AN

EMERGENC

Y

142) Repairs are not possible in the case of
damage to the wheel rim (bad groove
distortion causing air loss). Do not remove
foreign bodies (screws or nails) from the
tyre.
143) Never operate the compressor for
longer than 20 consecutive minutes. Risk of
overheating. The Tire Repair Kit is not
suitable for definitive repairs, so the
repaired tyres may only be used temporarily.
144) As required by current regulations, the
information on chemical substances for the
protection of human health and the
environment and on the safe use of the
sealing fluid are on the packaging label.
Compliance with the indications on the label
is an essential condition to ensure the safety
and the effectiveness of the product.
Remember to carefully read the label before
use; the user of the product is responsible
for any damages caused by improper use.
The sealing fluid has an expiry date. Replace
the bottle if the sealant has expired.
145) If the pressure falls below 1.8 bar, do
not drive any further: the Tire Repair Kit
cannot guarantee proper seal because the
tyre is too damaged. Contact an Alfa Romeo
Dealership.
146) The Tire Repair Kit provide a
temporary repair, therefore the tyre must be
examined and repaired by a specialist as
soon as possible. The sealant is suitable for
use at temperatures in the range from −40°C
to +50°C.

147) Indicate the presence of the stationary
car in accordance with current regulations:
hazard warning lights, warning triangle, etc.
Those on board should get out of the vehicle
and wait for the wheel to be repaired away
from the threat posed by the traffic. If
parked on a slope or rough surface, chock
the wheels with wedges or other suitable
devices (for the correct procedure for
parking the car safely, refer to the "Parking"
paragraph in the "Starting and driving"
chapter).

IMPORTANT

62) In the event of a puncture caused by
foreign bodies, the kit may be used to repair
tyres showing damage on the tyre tread up
to max. 6mm diameter.

IMPORTANT

3) Dispose of the bottle and the sealant
liquid properly. Have them disposed of in
compliance with national and local
regulations.

RUN FLAT TYRES

(where provided)

148) 149) 150)

"Run Flat" tyres allow you to maintain
control of the car after a puncture and to
continue driving safely for about 50 mi
(80 km) at a maximum speed of 50 mph
(80 km/h).
The reinforced tyre wall retains its shape
and supports the weight of the car in the
event of pressure loss.
Cars equipped with Run Flat tyres are
NOT provided with Tire Repair Kits. For
repair, contact an Alfa Romeo Dealership
as soon as possible.

WARNING

148) Do not exceed the maximum distance
or speed (80 km - 80 km/h) in the event of
pressure loss-puncture.
149) A pressure loss alters the driving
behaviour of the car, for example, causing
less directional stability when braking,
longer braking distances and altered
steering geometry. Therefore, adjust your
driving style to avoid sudden turns or
obstacles such as pavements and potholes.
150) Do not exceed 60 km/h when driving
with an especially heavy trailer.

153

EMERGENCY STARTING

If the battery is flat, a jump starting can
be performed using the battery and the
cables of another vehicle, or using an
auxiliary battery. In all cases, the battery
used must have a capacity equal to or a
little higher than the flat one.
Jump starting may be dangerous if
carried out incorrectly: carefully follow
the procedures described below.

63)

IMPORTANT NOTES

Do not use an auxiliary battery or any
other source of external supply with a
voltage above 12 V: the battery, the
starter, the alternator and the electrical
system of the vehicle could be damaged.
Do not attempt jump starting if the
battery is frozen. The battery could break
and explode!

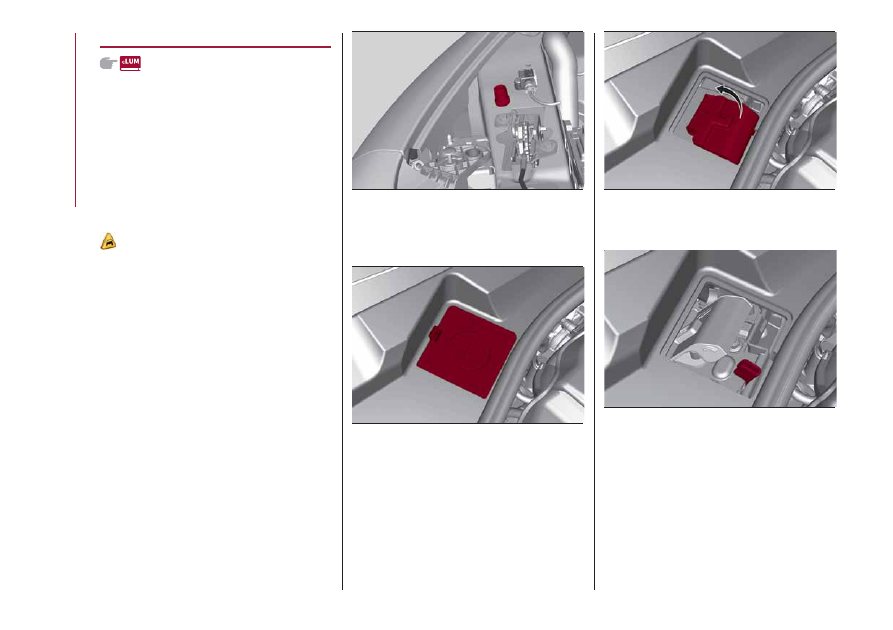

REMOTE BATTERY CONNECTION

POLES

To facilitate the operation, the remote
poles of the battery for the jump starting
can be found in the engine compartment:
the battery, on the other hand, is placed
in the luggage compartment.
The negative terminal (-) fig. 144 fig. 8 is
positioned next to the right bonnet lock.

The positive pole (+) can be accessed by
removing the cover fig. 145

open protective flap fig. 146.

The pole is shown in fig. 147.

To carry out the operation, you need to
have the correct cables to connect the
auxiliary battery to the remote poles of
the flat battery. Usually, these cables
have terminals at the ends and are
identified by different sheath colours
(red = positive, black = negative).

144

08076S0006EM

145

08076S0007EM

146

08076S0002EM

147

08076S0001EM

154

IN

AN

EMERGENC

Y

JUMP STARTING

151) 152) 153)

Proceed as follows:

switch off all electrical devices in the

vehicle;

engage the parking brake, move the

lever to P (Park), for versions equipped
with automatic transmission, or neutral,
for versions with manual gearbox, then
set the ignition device to STOP;

should you be using the battery of

another vehicle, park the other vehicle
within the range of the cables used for
the connection, operate the parking
brake and ensure that its ignition is off.

IMPORTANT If the auxiliary battery is
installed on another vehicle, check that
there is no accidental contact of metal
parts between the two vehicles, since an
earth connection may result, with the risk
of serious injury to any people who may
be nearby.

IMPORTANT If the procedure below is
carried out incorrectly, it can cause
severe injury to people or damage the
recharging system of one or both
vehicles. Carefully follow the instructions
given below.

Cable connection

64)

Proceed as follows to carry out a jump
starting:

connect a terminal on the end of the

positive cable from the remote positive
pole (+) of the car with flat battery;

connect the terminal on the opposite

end of the positive (+) cable to the
positive (+) pole of the auxiliary battery;

connect a negative cable end terminal

to the negative (-) pole of the auxiliary
battery;

connect the terminal on the opposite

end of the negative (-) cable to the earth
point (-) on the vehicle with the battery
flat;

start the engine of the car with an

auxiliary battery, let it run for some
minutes at idle and then start the engine
of the car with flat battery. In case a
portable battery is used, before starting
the vehicle, wait a few seconds after
completing the connection.

Cable disconnection

Once the engine is started, remove the
connection cables in reverse sequence,
as shown below:

disconnect the negative cable end

terminal (-) from the earth point (-) of the
car with flat battery;

disconnect the terminal on the

opposite end of the negative cable from

the negative (-) pole of the auxiliary
battery;

disconnect the terminal on the

opposite end of the positive (+) cable
from the positive (+) pole of the auxiliary
battery;

disconnect the terminal on the end of

the positive cable from the remote
positive pole (+) of the car with flat
battery.

WARNING

151) Do not get too close to the radiator
cooling fan: the electric fan may start;
danger of injury. Scarves, ties and other
loose clothing might be pulled by moving
parts.
152) Remove any metal objects (e.g. rings,
watches, bracelets), that might cause an
accidental electrical contact and cause
serious injury.
153) The batteries contain acid that can
burn skin or eyes. Batteries produce
hydrogen, which is easily flammable and
explosive. Thus keep away flames or devices
which may cause sparks.

IMPORTANT

63) Never use a fast battery-charger to
start the engine as this could damage the
electronic systems of your vehicle,
particularly the ignition and engine fuel
supply control units.

155

64) Do not connect the cable to the negative
terminal (–) of the flat battery. The following
spark could lead to battery explosion and
cause serious harm. Only use the specific
earth point; do not use any other exposed
metallic part.

FUEL CUT-OFF SYSTEM

DESCRIPTION

The vehicle is equipped with a system
that cuts off the fuel supply in the event
of an impact, causing the engine to stop.
This safety device is controlled by the
ORC control unit, which manages all the
occupant protection systems. Depending
on the type and violence of the impact,
this control unit determines whether or
not to activate the airbags and the front
seatbelt pretensioners and whether or
not to immediately interrupt the current
from the batteries to the supply pumps
and to the devices that make the engine
operate. The power from the battery is
interrupted by "skipping" the pyrotechnic
fuse placed on the fusebox next to the
positive pole of the battery.
When the fuse is "skipped", only some
services, necessary for the safety of the
vehicle (eg: door locks, anti-theft device,
etc.), remain powered.

IMPORTANT After the impact, carefully
check the vehicle for fuel leaks, for
instance in the engine compartment,
under the vehicle or near the tank area.

IMPORTANT Contact an Alfa Romeo
Dealership to have the system checked.

AUTOMATIC TRANSMISSION

GEAR LEVER UNLOCKING

(where provided)

To release the automatic transmission
lever, contact an Alfa Romeo Dealership.

156

IN

AN

EMERGENC

Y

BROKEN-DOWN VEHICLE

TOWING

REAR WHEEL DRIVE (RWD) VERSIONS

It is recommended to tow the vehicle
with all four wheels lifted from the
ground on the platform of a roadside
assistance vehicle.
If a breakdown truck with platform is not
available, the vehicle must be towed with
the rear wheels LIFTED from the ground
(using a trailer or special equipment
allowing lifting of the rear wheels).

IMPORTANT Towing vehicles without
complying with the above mentioned
prescriptions can cause serious damage
to the vehicle.

FOUR-WHEEL DRIVE (AWD) VERSIONS

It is recommended to tow the vehicle
with all four wheels lifted from the
ground on the platform of a roadside
assistance vehicle.

IMPORTANT Avoid lifting the front (or
rear) wheels only, using a trailer or
vehicle that allows lifting the wheels of
one axle only. Lifting the front (or rear)
wheels only while towing might damage
the transmission or the transfer unit.

IMPORTANT If a vehicle is towed without
complying with the above requirements,
the transmission and/or the transfer unit
might be seriously damaged. Damage due
to incorrect towing is not covered by
warranty.

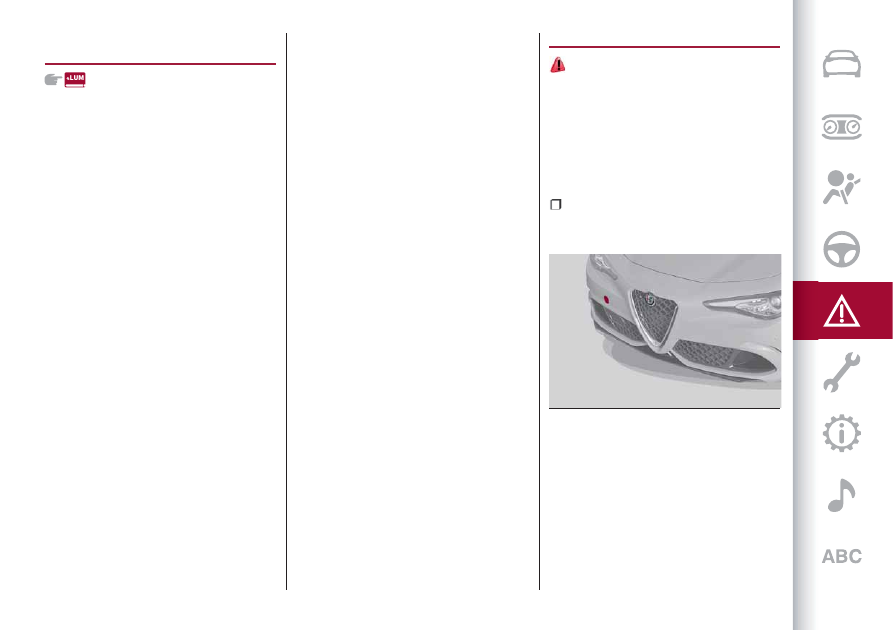

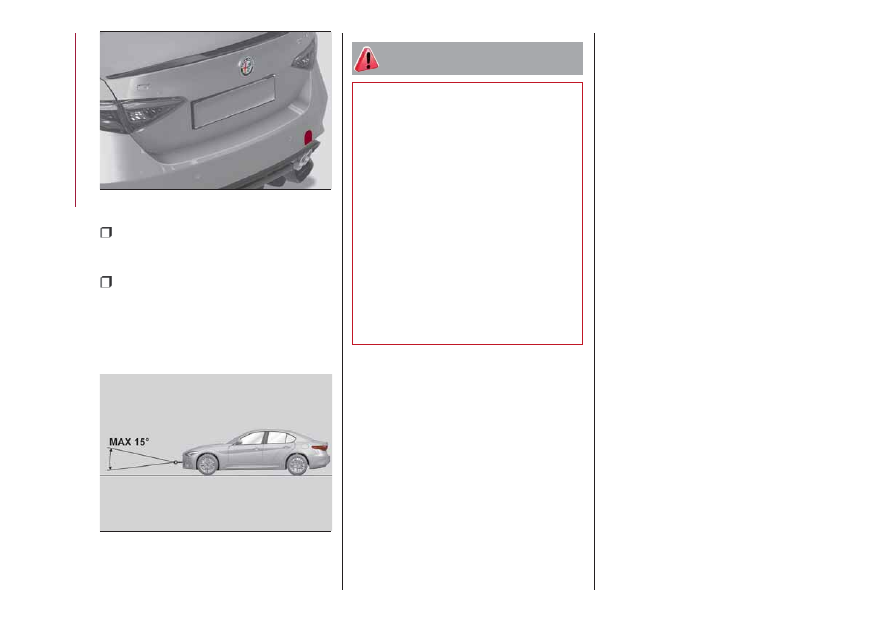

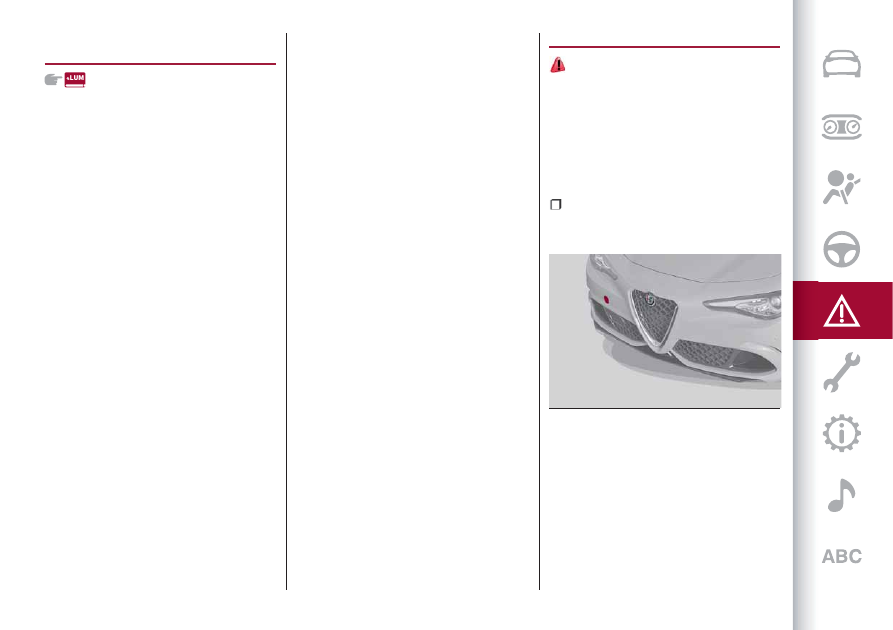

TOWING THE VEHICLE

154) 155)

In order to be able to tow the vehicle,
which has been in an accident or has
broken down, on the road surface and
only for short distances, a tow hook is
provided in the tools container inside the
boot.
Proceed as follows to use the tow hook:

unhook the cap fig. 148 on the front or

rear fender (where provided) fig. 148,
pressing on the upper part;

148

08136S0001EM

157

take the tow hook from its housing in

the boot and carefully clean the threaded
housing on the vehicle before using it;

tighten the vehicle's tow hook in its

place for about 11 turns.

IMPORTANT The largest work angle of
the cable to fix on the tow hook must not
exceed 15°, as shown in fig. 150.

WARNING

154) Move the ignition device to ON and
then to STOP, without opening the door.
155) The brake servo and the
electromechanical power steering will not
work while the vehicle is being towed. You
will therefore need to apply more force on
the brake pedal and steering wheel. Do not
use flexible ropes when towing, and avoid
jerky movements. During towing, make sure
that the trailer hitch does not damage any
components it is touching. When towing the
car, you must comply with all specific traffic
regulations and adopt an appropriate
driving behaviour. Do not start the engine
while towing the car. Before tightening the
ring, clean the threaded housing thoroughly.
Make sure that the ring is fully screwed into
the housing before towing the car.

149

08136S0003EM

150

08136S0002EM

158

IN

AN

EMERGENC

Y
