General Information
The following regulatory statement applies to all radio

frequency (RF) devices equipped in this vehicle:
This device complies with Part 15 of the FCC Rules and

with Industry Canada license-exempt RSS standard(s).

Operation is subject to the following two conditions:
1. This device may not cause harmful interference, and
2. This device must accept any interference received,

including interference that may cause undesired

operation.

NOTE:

Changes or modifications not expressly ap-

proved by the party responsible for compliance could

void the user’s authority to operate the equipment.

VEHICLE SECURITY ALARM SYSTEM — IF
EQUIPPED
The vehicle security alarm monitors the doors and

decklid for unauthorized entry. It will also activate the

siren and emit a visual flash of the turn signals (front

and rear) for any of the following intrusion cases.

Operation

The alarm activates in the following cases:
1. Wrongful opening of one of the doors or the decklid

(perimeter protection).

2. Cutting of the battery leads.
3. Movement inside the passenger compartment (volu-

metric protection).

4. Anomalous lifting/tilting of the vehicle.
Operation of the alarm is indicated by a visual signal

(flashing of the direction indicators for several seconds).

There is a maximum number of visual cycles. When this

is reached the system returns to normal operation.
To Arm The System
With the doors and decklid closed and the ignition key

either turned to STOP (OFF/LOCK) or removed, point

the key towards the vehicle then push and release the

lock button.
The system emits a visual signal and activates door

locking.

20 GETTING TO KNOW YOUR VEHICLE

A self-diagnosis stage lasting approximately 30 seconds

precedes the activation of the alarm. During the self-

diagnosis, the vehicle security light flashes in the instru-

ment panel at a frequency of about one flash per second.
After the self-diagnosis stage, the vehicle security light

flashes at a lower frequency (approximately one flash

every three seconds).
If, after the alarm is switched on, a second visual signal

emit via the vehicle security light in the instrument

panel, wait about four seconds and switch off the alarm

by pushing the lock button, check that the doors and

decklid are closed correctly and then reactivate the

system by pushing the unlock button.
If the alarm emits a visual signal even when the doors

and decklid are closed correctly, a system malfunction

has occurred: in this case, contact an authorized dealer.
To Disarm The System
Deactivation
Push the unlock button.

The following operations are performed:
• Two brief flashes of the direction indicators.
• Unlocking of the doors.
NOTE:
• If the central door locking system is released using

the metal insert of the key, the alarm is not disabled.

• In the event of accidental activation of the alarm, or

in any case to interrupt the visual signal cycle when

activated, it is possible to push the unlock button or

turn the ignition key to MAR (ON/RUN) for at least

five seconds, after which the system will deactivate.

Disarming
To completely disable the alarm (e.g. during a lengthy

period of vehicle inactivity), lock the vehicle by turning

the metal insert of the key in the door lock.
NOTE:

If the batteries of the key fob run out or there is

a fault in the system, the alarm can be switched off by

inserting the key in the ignition switch and turning it to

MAR (ON/RUN).

3

GETTING TO KNOW YOUR VEHICLE 21

DOORS

Central Door Locking/Unlocking
Locking/Unlocking Doors From The Inside
Push the lock LED indicator button . The button has an

LED that indicates whether the doors are locked or

unlocked.
Pushing the lock LED indicator button again centrally

unlocks all doors and switches off the LED.
Pushing the lock LED indicator button again centrally

locks all the doors. The doors will be locked only if all

the doors are properly shut.
Once the doors have been locked using the remote

control or the key, it will no longer be possible to unlock

them by pushing the lock LED indicator button.
NOTE:

In the absence of electrical power supply (blown

fuse, battery disconnected, etc.), it is still possible to

lock the doors manually.
Locking Doors From The Outside
With the doors closed, push the lock button on the key

fob or turn the metal insert (located inside the key fob)

in the door lock.

The door lock LED indicator button will illuminate to

indicate that the doors have locked.

NOTE:

Door locking is carried out with all doors shut.

Unlocking Doors From The Outside
Push the unlock button on the key fob or turn the metal

insert (located inside the key fob) in the driver side door

lock.

WARNING!

• For personal security and safety in the event of a

collision, lock the vehicle doors before you drive

as well as when you park and leave the vehicle.

(Continued)

Door Lock LED Indicator

22 GETTING TO KNOW YOUR VEHICLE

WARNING! (Continued)

• Never leave children alone in a vehicle, or with

access to an unlocked vehicle. Allowing children
to be in a vehicle unattended is dangerous for a
number of reasons. A child or others could be
seriously or fatally injured. Children should be
warned not to touch the parking brake, brake
pedal or the transmission gear selector.

• Do not leave the key fob in or near the vehicle, or

in a location accessible to children. A child could
operate power windows, other controls, or move
the vehicle.

Door Opening/Closing Mechanism Reset
If the battery is disconnected or the protection fuse

blows, the door opening/closing mechanism must be

reset as follows:
1. Close all the doors.
2. Push the unlock button on the key fob or the door

locking/unlocking LED indicator button on the

dashboard.

3. Push the lock button on the key fob or the door

locking/unlocking LED indicator button on the

dashboard.

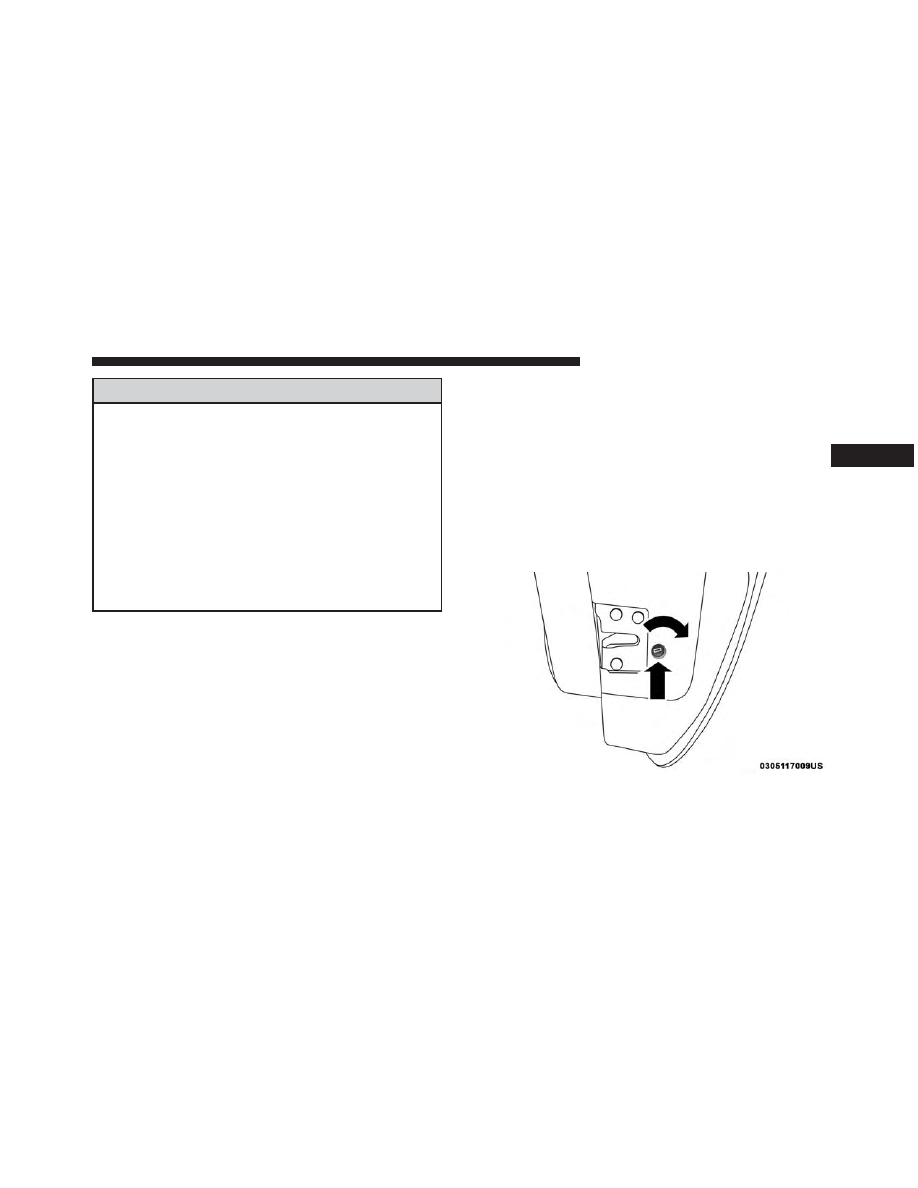

Emergency Door Locking Device
Passenger Side Door
The passenger side door has a device to lock it when

there is no current.
To lock it, place the metal insert of the ignition key in

the child protection lock and turn it clockwise.

Child Protection Lock

3

GETTING TO KNOW YOUR VEHICLE 23

To restore the starting condition of the door locks (only

if battery charge restored), proceed as follows:
• Push the unlock button on the key fob.
• Push the door locking/unlocking LED indicator but-

ton on the dashboard.

• Introduce the metal insert of the ignition key in the

front door pawl.

• Pull the internal door handle.

SEATS
Seats are a part of the Occupant Restraint System of the

vehicle.

WARNING!

• It is dangerous to ride in a cargo area, inside or

outside of a vehicle. In a collision, people riding
in these areas are more likely to be seriously
injured or killed.

(Continued)

WARNING! (Continued)

• Do not allow people to ride in any area of your

vehicle that is not equipped with seats and seat
belts. In a collision, people riding in these areas
are more likely to be seriously injured or killed.

• Be sure everyone in your vehicle is in a seat and

using a seat belt properly.

Manual Front Seats

Forward And Rearward Adjustment
The adjusting bar is at the front of the driver seat, near

the floor. Pull the bar upward to move the seat forward

or rearward. Release the bar once the seat is in the

desired position. Then, using body pressure, move

forward and rearward on the seat to be sure that the

seat adjusters have latched.

24 GETTING TO KNOW YOUR VEHICLE

Seat Height Adjustment
In order to achieve the ideal driving position, the height

of the seats can also be adjusted. Tools are required to

make this height adjustment. Contact your authorized

dealership.
Recliner Adjustment
The recliner lever is located on the outboard side of the

seat. To recline the seat, lean forward slightly, pull the

recliner lever upward, lean backward until the seat is in

the desired position, and release the lever. To return the

seat to its full upright position, lean forward, pull the

recliner lever upward and hold it until the seat returns

to its full upright position.

WARNING!

• Adjusting a seat while driving may be dangerous.

Moving a seat while driving could result in loss
of control which could cause a collision and
serious injury or death.

• Seats should be adjusted before fastening the seat

belts and while the vehicle is parked. Serious

(Continued)

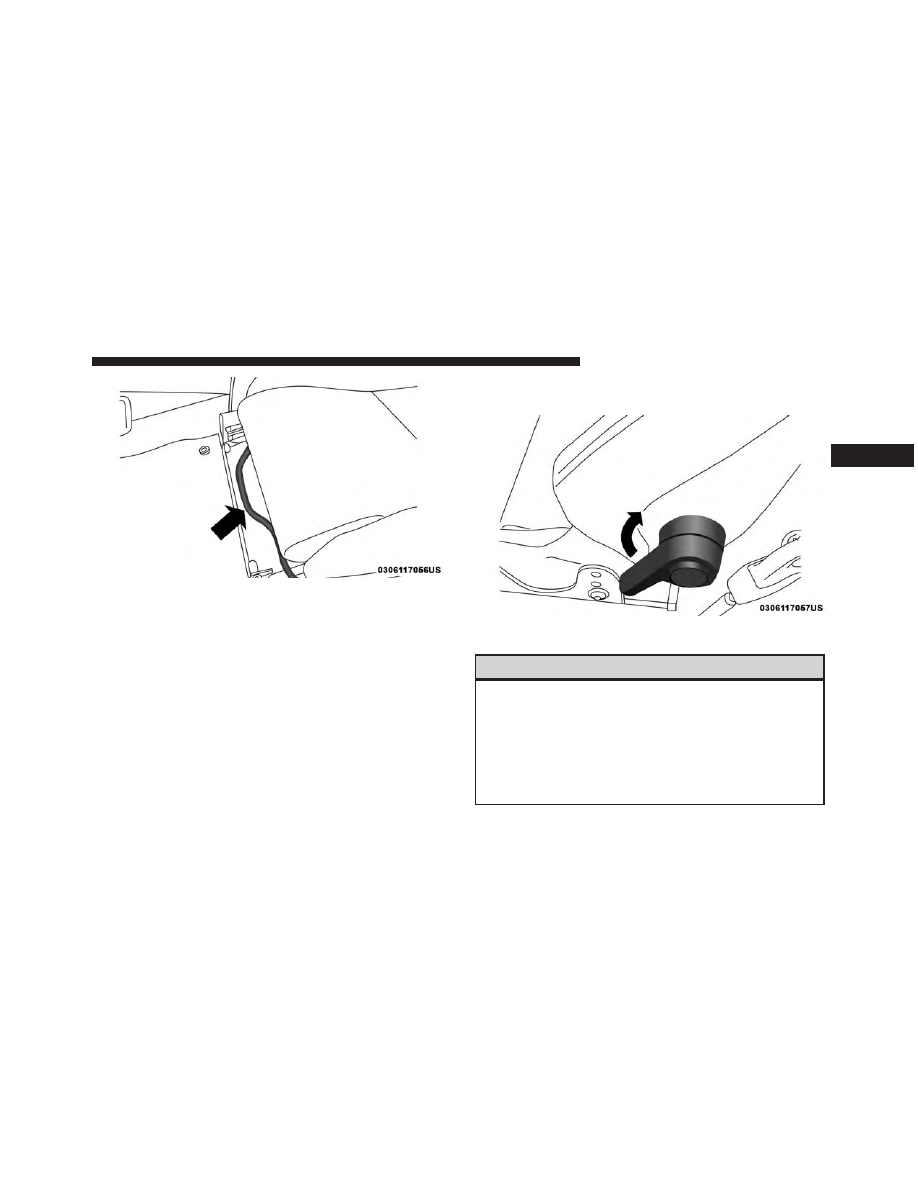

Seat Adjustment Bar

Recline Lever

3

GETTING TO KNOW YOUR VEHICLE 25

WARNING! (Continued)

injury or death could result from a poorly ad-
justed seat belt.

• Do not ride with the seatback reclined so that the

shoulder belt is no longer resting against your
chest. In a collision you could slide under the seat
belt, which could result in serious injury or death.

HEAD RESTRAINTS

Non-Adjustable Head Restraints
The non-adjustable head restraints are form fitted into

the upper structure of the seatback, and are designed to

reduce the risk of injury by restricting head movement

in the event of a rear impact. The seatback should be

properly adjusted to an upright position where the head

restraint is positioned as close as possible to the back of

the occupant’s head.

WARNING!

• All occupants, including the driver, should not

operate a vehicle or sit in a vehicle’s seat until the

(Continued)

WARNING! (Continued)

head restraints are placed in their proper posi-
tions in order to minimize the risk of neck injury
in the event of a crash.

• Be certain that the seatback is securely locked into

position. If the seatback is not securely locked
into position the seat will not provide the proper
stability for child seats and/or passengers. An
improperly latched seat could cause serious in-
jury.

STEERING WHEEL

Tilt/Telescoping Steering Column
This feature allows you to tilt the steering column

upward or downward. It also allows you to lengthen or

shorten the steering column. The tilt/telescoping con-

trol handle is located below the steering wheel at the

end of the steering column.

26 GETTING TO KNOW YOUR VEHICLE

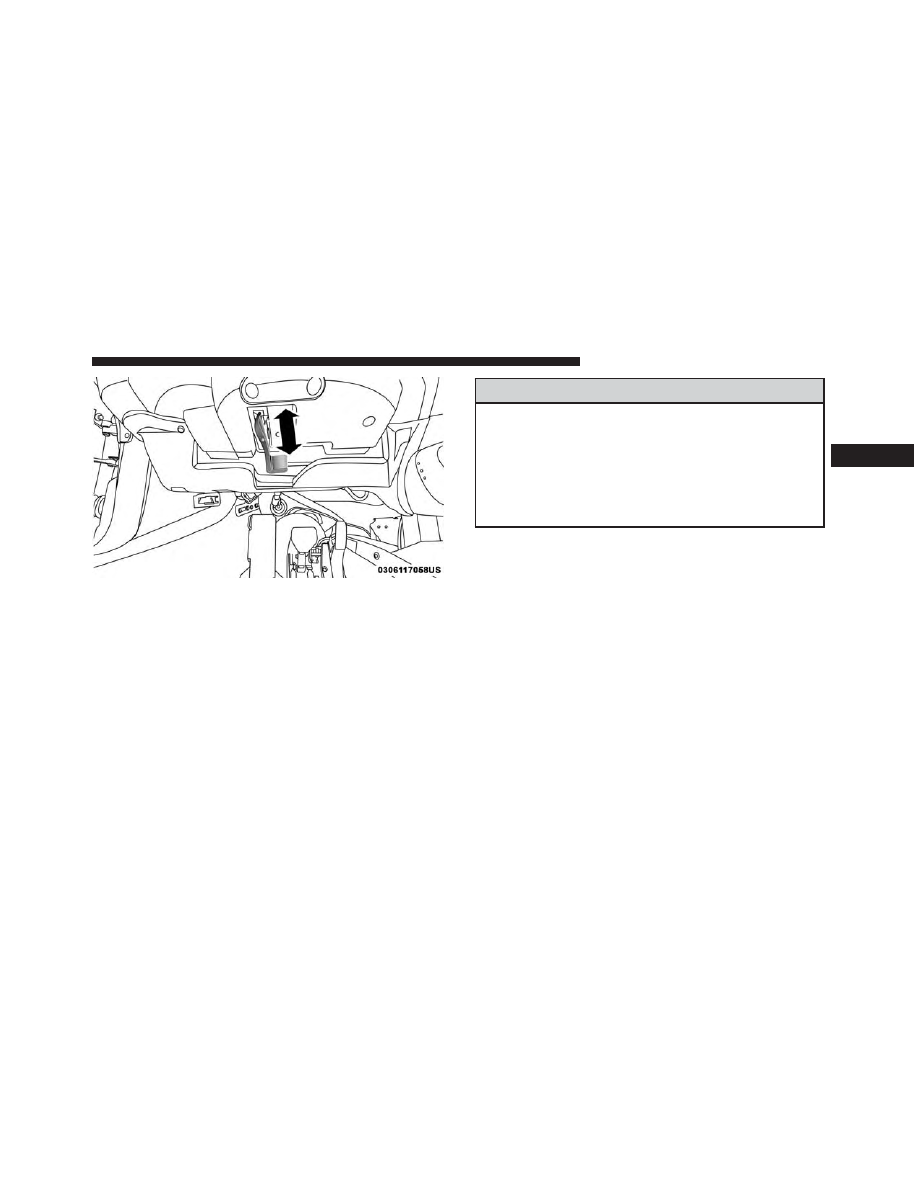

To unlock the steering column, push the lever down-

ward (toward the floor). To tilt the steering column,

move the steering wheel upward or downward as

desired. To lengthen or shorten the steering column,

pull the steering wheel outward or push it inward as

desired. To lock the steering column in position, push

the lever upward until fully engaged.

WARNING!

Do not adjust the steering column while driving.
Adjusting the steering column while driving or
driving with the steering column unlocked, could
cause the driver to lose control of the vehicle.
Failure to follow this warning may result in serious
injury or death.

MIRRORS

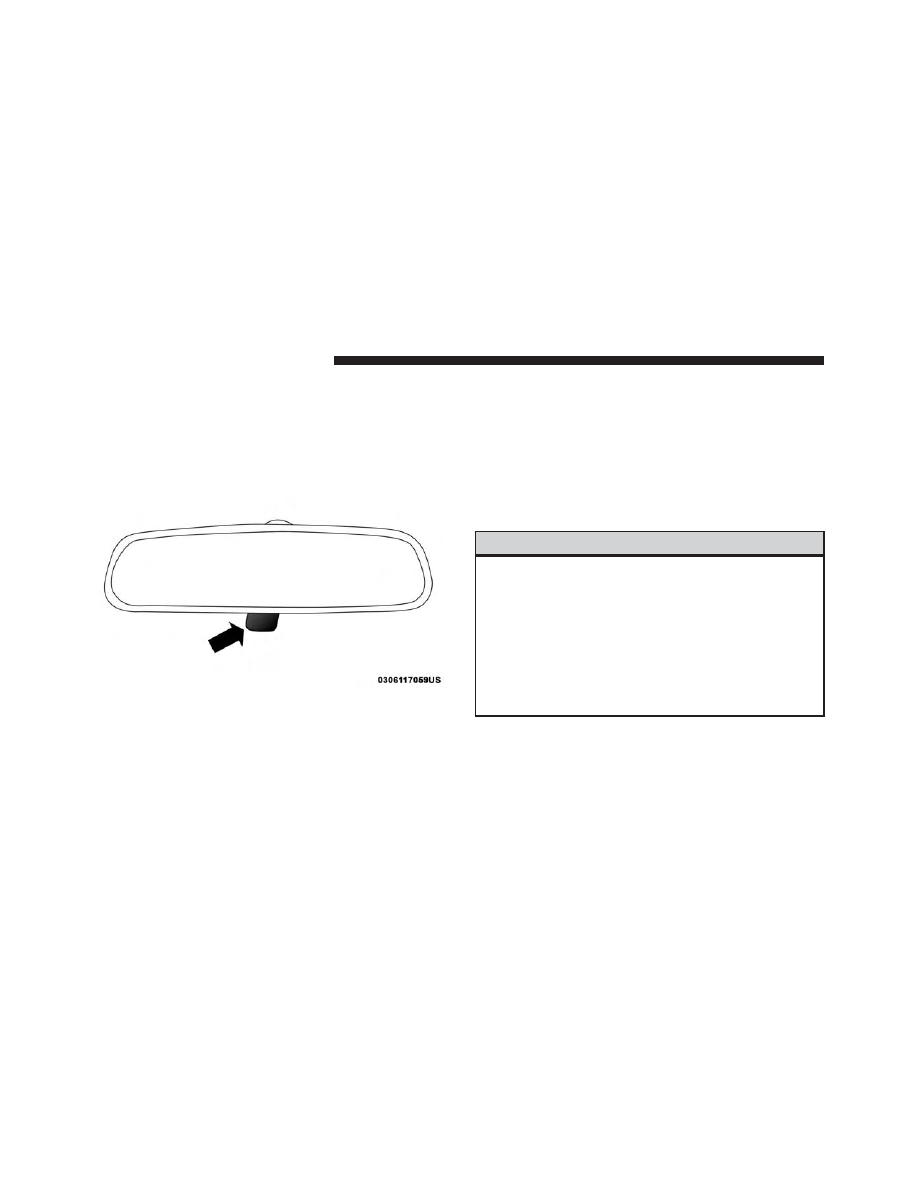

Inside Day/Night Mirror
A single ball joint mirror is provided in the vehicle. It is

a twist on mirror that has a fixed position at the

windshield. The mirror installs on the windshield but-

ton with a counterclockwise rotation and requires no

tools for mounting. The mirror head can be adjusted up,

down, left, and right for various drivers. The mirror

should be adjusted to center on the view through the

rear window.

Tilt/Telescoping Column Lever

3

GETTING TO KNOW YOUR VEHICLE 27

Headlight glare from vehicles behind you can be re-

duced by moving the small control under the mirror to

the night position (toward the rear of the vehicle). The

mirror should be adjusted while the small control under

the mirror is set in the day position (toward the

windshield).

Outside Mirrors
To receive maximum benefit, adjust the outside mirrors

to center on the adjacent lane of traffic and a slight

overlap of the view obtained from the inside mirror.
NOTE:

The passenger side convex outside mirror will

give a much wider view to the rear, and especially of the

lane next to your vehicle.

WARNING!

Vehicles and other objects seen in the passenger
side convex mirror will look smaller and farther
away than they really are. Relying too much on your
passenger side convex mirror could cause you to
collide with another vehicle or other object. Use
your inside mirror when judging the size or dis-
tance of a vehicle seen in the passenger side convex
mirror.

Adjusting Rearview Mirror

28 GETTING TO KNOW YOUR VEHICLE

Power Mirrors
The power mirror controls are located on the center

console.

The power mirror controls consist of a mirror select

knob and a four-way mirror control switch. To adjust a

mirror, turn the power mirror control knob to the left or

right to select the mirror that you want to adjust.
Using the mirror control switch, push on any of the four

arrows for the direction that you want the selected

mirror to move.

Folding Mirrors
The exterior mirrors are hinged to allow the mirror to

pivot forward or rearward to help avoid damage. The

mirror has three detent positions: full forward, full

rearward and normal.

Heated Mirrors

These mirrors are heated to melt frost or ice.

This feature can be activated whenever you

turn on the mirror defroster. The Door

Demist/Defrost button is located in the

switch bank above the Climate Controls.

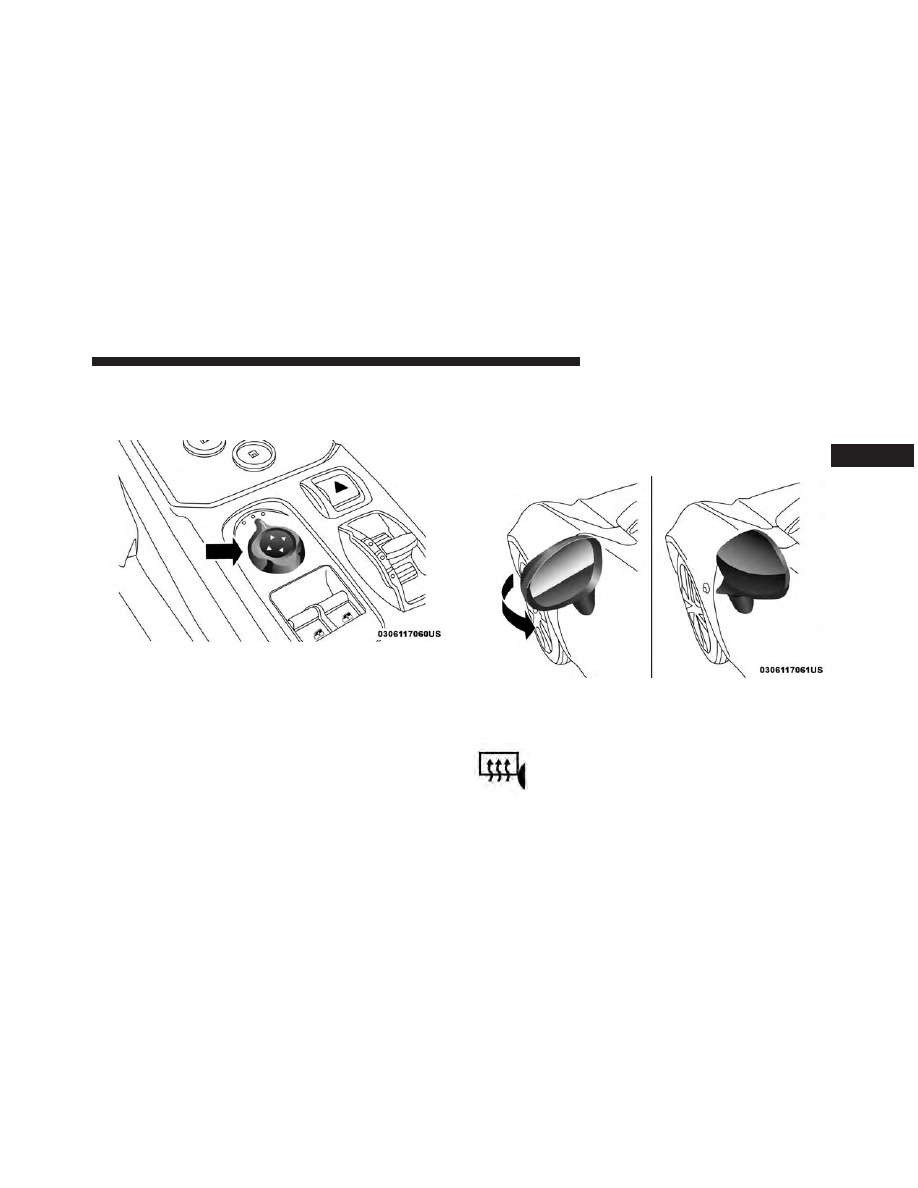

Power Mirror Control

Folding Mirrors

3

GETTING TO KNOW YOUR VEHICLE 29

EXTERIOR LIGHTS

Multifunction Lever
The multifunction lever, located on the left side of the

steering wheel, controls the operation of the headlights,

headlight high beams, lane change assist and turn

signals.
NOTE:

The external lights can only be turned on with

the ignition in the ON/RUN position.

Headlights

Rotate the end of the multifunction lever

upward to the first detent for headlight

operation.

NOTE:

When the headlights are turned on, the Daytime

Running Lights will be deactivated.

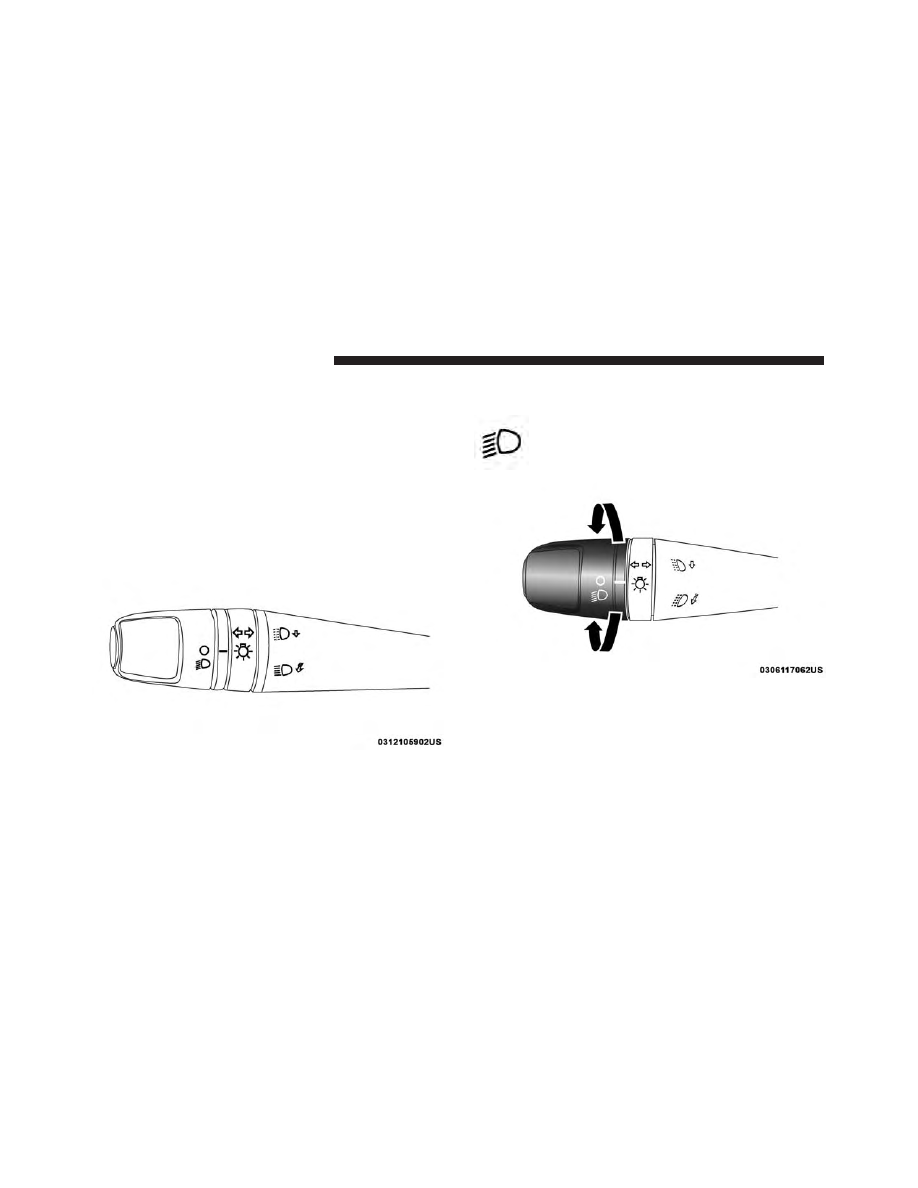

Multifunction Lever

Headlight Operation

30 GETTING TO KNOW YOUR VEHICLE

Daytime Running Lights
To activate the Daytime Running Lights (DRL), rotate

the end of the multifunction lever to the O symbol.
NOTE:

The low beams and side/tail lights will not be

on with DRL.
High Beams

With the low beams activated, pull the multi-

function lever towards the steering wheel to turn

on the high beams. A high beam symbol will illuminate

in the cluster to indicate the high beams are on. Pull the

multifunction lever a second time to switch the head-

lights back to low beam.
Flash-To-Pass
You can signal another vehicle with your headlights by

partially pulling the multifunction lever toward the

steering wheel. This will cause the high beam head-

lights to turn on until the lever is released.

Parking Lights

To turn on the parking lights, remove the key

or turn the ignition to OFF/LOCK position

and turn on the headlights.

Follow Me Home/Headlight Delay
When this feature is selected, the driver can choose to

have the headlights remain on for a preset period of

time after the engine is turned OFF.
Activation
Remove the key or turn the ignition to the STOP

(OFF/LOCK) position, and pull the multifunction lever

toward the steering wheel within two minutes. Each

time the lever is pulled, the activation of the lights will

be extended by 30 seconds. The activation of the lights

can be extended to a maximum of 210 seconds.
Deactivation
Pull the multifunction lever toward the steering wheel

and hold it for more than two seconds.

3

GETTING TO KNOW YOUR VEHICLE 31

Turn Signals
Move the multifunction lever up or down and the

arrows on each side of the instrument cluster flash to

show proper operation of the front and rear turn signal

lights.
NOTE:

If either light remains on and does not flash, or

there is a very fast flash rate, check for a defective

outside light bulb. If an indicator fails to light when the

lever is moved, it would suggest that the indicator bulb

is defective.
Lane Change Assist
Tap the lever up or down once, without moving beyond

the detent, and the turn signal (right or left) will flash

five times then automatically turn off.

INTERIOR LIGHTS

Interior Light
The interior light is located in the headliner in between

the sun visors. The interior light can be set to three

different positions (off/left position, center position,

on/right position).
Using the interior light lens, push the lens to the right

from its center position and the lights are always on.

Push the lens to the left from its center position and the

lights are always off. Leave the lens in the center

position, and the light is turned on and off when the

doors are opened or closed.

CAUTION!

Before getting out of the vehicle be sure that the
Overhead Dome Lamp is in the center position or
that the lights are off to avoid draining the battery.

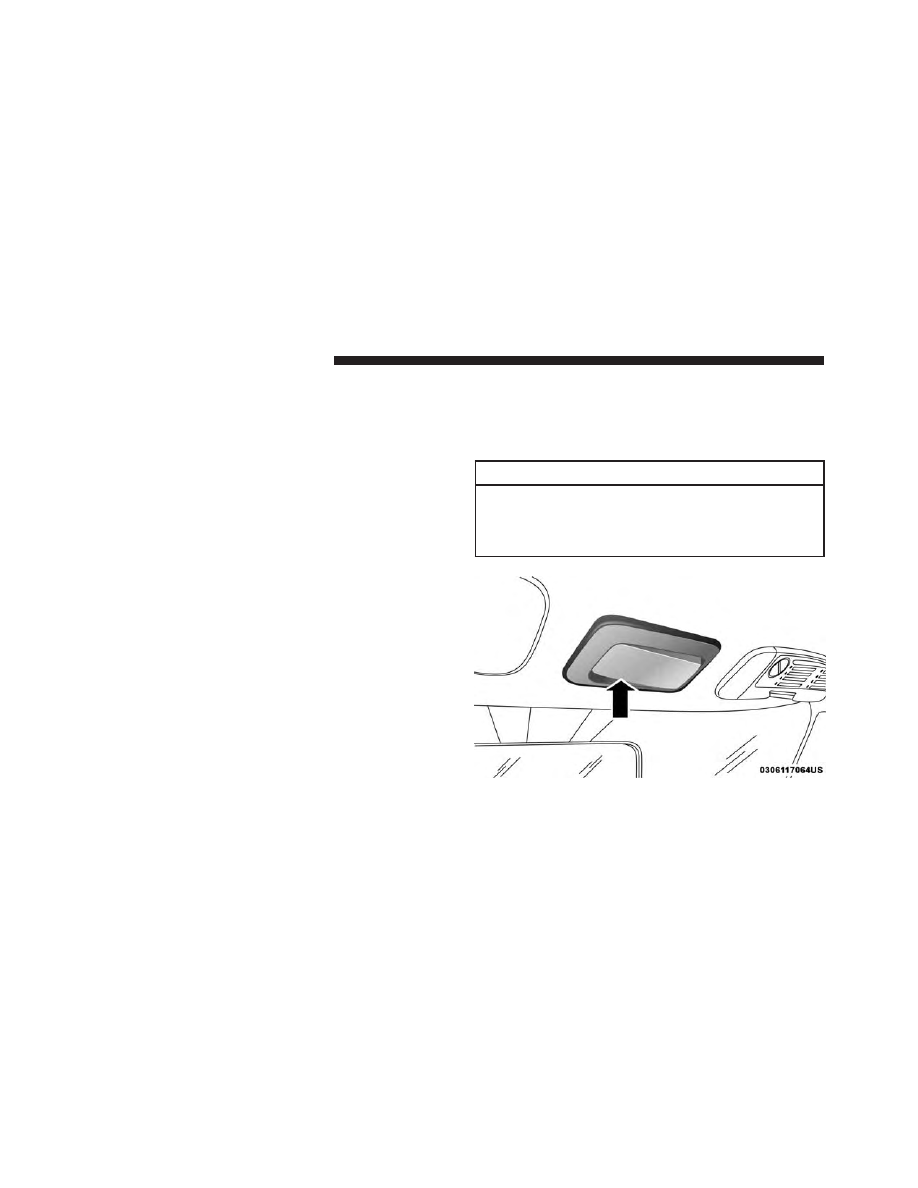

Interior Light (Off Position Shown)

32 GETTING TO KNOW YOUR VEHICLE

Interior Light Timing (Center Position)
There are four different modes of operation that can be

activated in this position:
• When one door is opened, a three minute timer is

activated.

• When the key is removed from the ignition (within

two minutes of the ignition being turned OFF), a 10

second timer is activated.

• When the doors are unlocked with the key fob, a 10

second timer is activated.

• When the doors are locked with the key fob, the

lights will turn off.

Dimmer Controls
The dimmer controls are located on the left side of the

instrument panel below the instrument cluster.

Pushing the up or down arrow will increase or decrease

the brightness of the instrument panel lights.

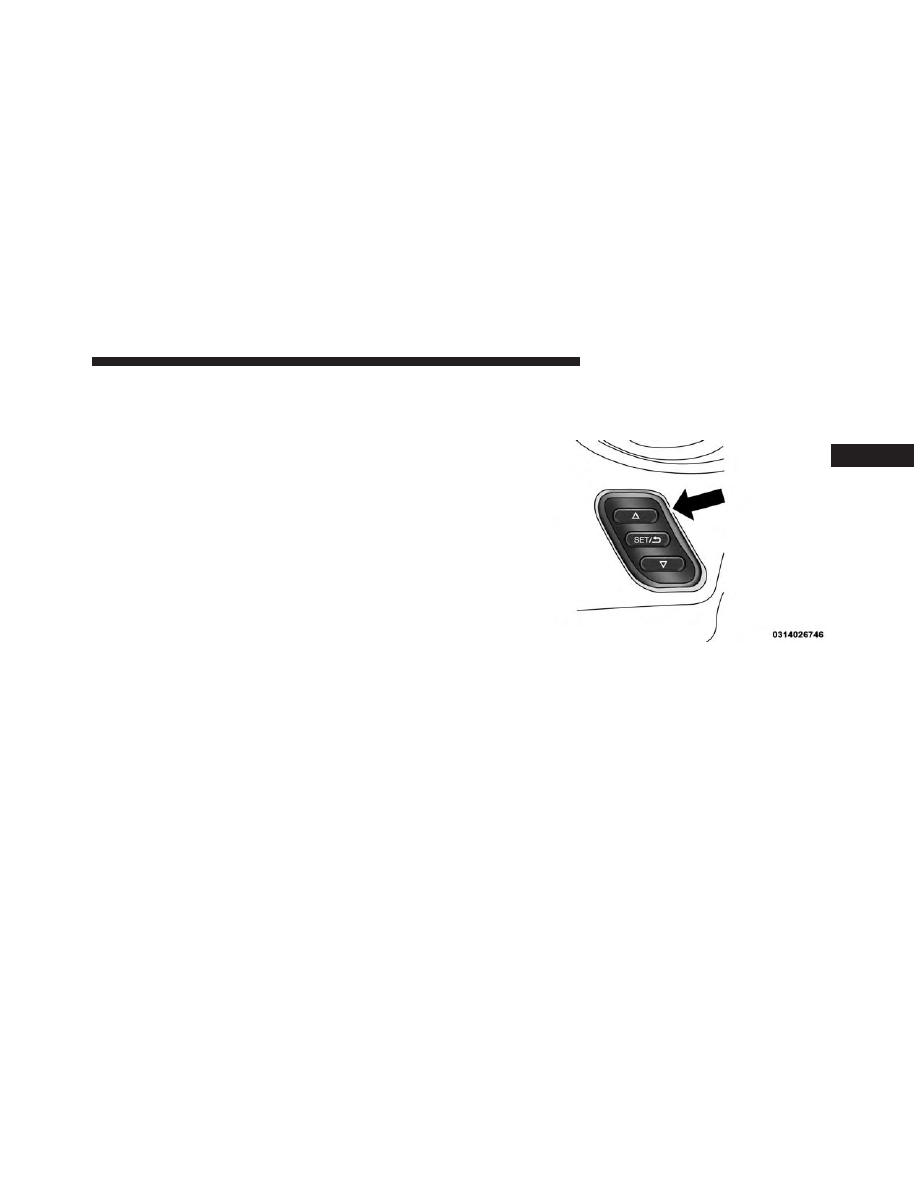

Dimmer Controls

3

GETTING TO KNOW YOUR VEHICLE 33

WINDSHIELD WIPERS AND WASHERS
The windshield wiper/washer controls are located on

the windshield wiper/washer lever on the right side of

the steering column. The front wipers are operated by

rotating the end of the lever.

Windshield Wiper Operation
Rotate the end of the lever upward, to the first detent

past the intermittent settings for low-speed wiper op-

eration. Rotate the end of the lever upward to the

second detent past the intermittent settings for high-

speed wiper operation.

Intermittent Wiper System
Use the intermittent wiper when weather conditions

require a single wiping cycle with a variable pause

between cycles. To activate, rotate the end of the mul-

tifunction lever upward to the first detent position for

the first delay interval setting. Continue to rotate the

end of the lever to the other detents for the other delay

intervals that depend on the vehicle speed.
Windshield Washers
To use the washer, pull the lever toward you and hold

while spray is desired. If the lever is pulled while in the

delay range, the wiper will start and continue to operate

for three wipe cycles after the lever is released, and then

resume the intermittent interval previously selected.
If the lever is pulled while in the O (off) position, the

wipers will operate for three wipe cycles and then turn

off.

WARNING!

Sudden loss of visibility through the windshield
could lead to a collision. You might not see other

(Continued)

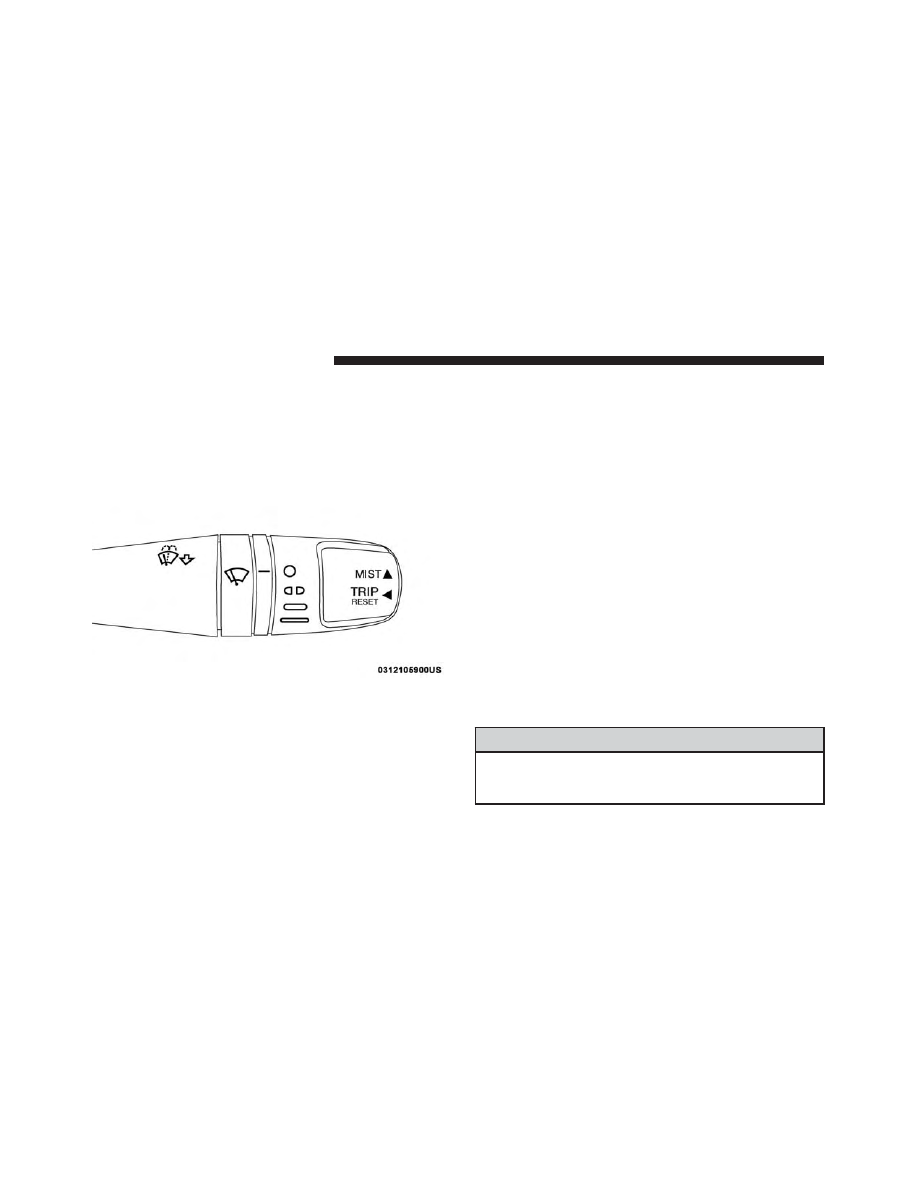

Windshield Wiper/Washer Lever

34 GETTING TO KNOW YOUR VEHICLE

WARNING! (Continued)

vehicles or other obstacles. To avoid sudden icing of
the windshield during freezing weather, warm the
windshield with the defroster before and during
windshield washer use.

Mist
Use the Mist feature when weather conditions make

occasional usage of the wipers necessary. Push the lever

upward to the MIST position and release for a single

wiping cycle.
NOTE:

The Mist feature does not activate the washer

pump; therefore, no washer fluid will be sprayed on the

windshield. The wash function must be used in order to

spray the windshield with washer fluid.

CLIMATE CONTROLS
The Climate Control System allows you to regulate the

temperature, air flow, and direction of air circulating

throughout the vehicle. The controls are located on the

instrument panel below the radio.

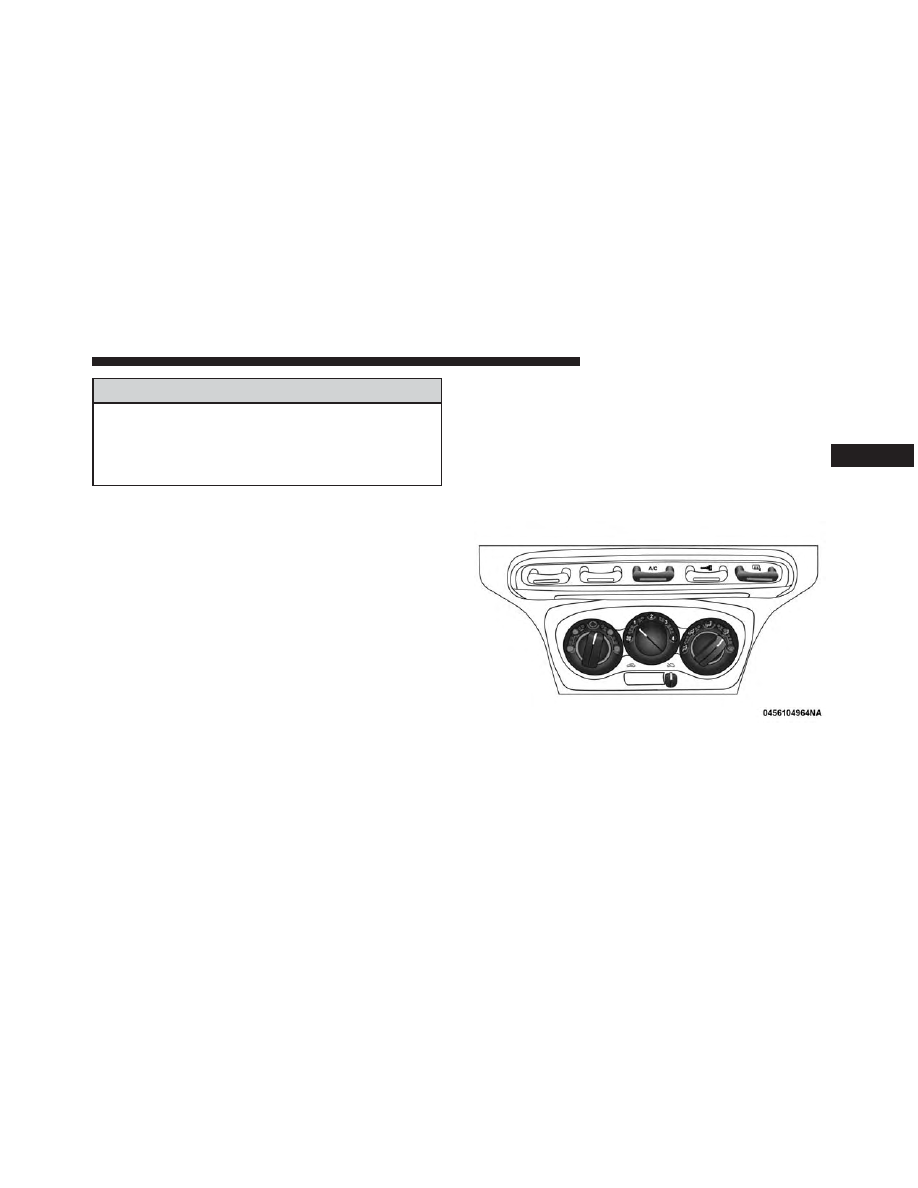

Climate Controls Overview

Climate Controls

3

GETTING TO KNOW YOUR VEHICLE 35
