REAR VIEW
MIRRORS

Electrochromic Mirror

If equipped, an electrochromic mirror is
available. This mirror automatically
adjusts for headlight glare from vehicles
behind you.
The electrochromic mirror has a power
button to activate/deactivate the
automatic dimming/anti-glaring
function.

When reverse gear is engaged, the
mirror is automatically set for daytime
use.

Outside Power Mirrors

Power Adjustment
The power mirrors can only be adjusted
with the ignition ON.
Select the desired mirror using the
power mirror control.

1 — Power Mirror Control Knob
A — Left
B — Right
C — Power Folding Position
D — Neutral

To adjust the selected mirror, push the
knob in the direction desired.
Note: Once adjustment is complete,
rotate the knob to the neutral position
to prevent accidental movements.

Power Folding
With the power mirror control knob in
the neutral position, move it to the
power folding position. Move the knob
again to return the mirrors to the driving
position.
If the power mirror control knob is
moved again during door mirror folding
(from closed to open position and vice
versa), the movement direction is
reversed.
Automatic Activation
Activating the central door locking
system from outside the vehicle
automatically folds the mirrors. The
mirrors return to the driving position
when the ignition switch is turned to the
ON position.
If the door mirrors were folded using the
power mirror control knob, they can
only be returned to the driving position
by rotating the knob again.
Note: The hand-controlled power
folding operation can be enabled only
when the vehicle speed is lower than
31 mph (50 km/h), they can only be
manually controlled up to that speed.

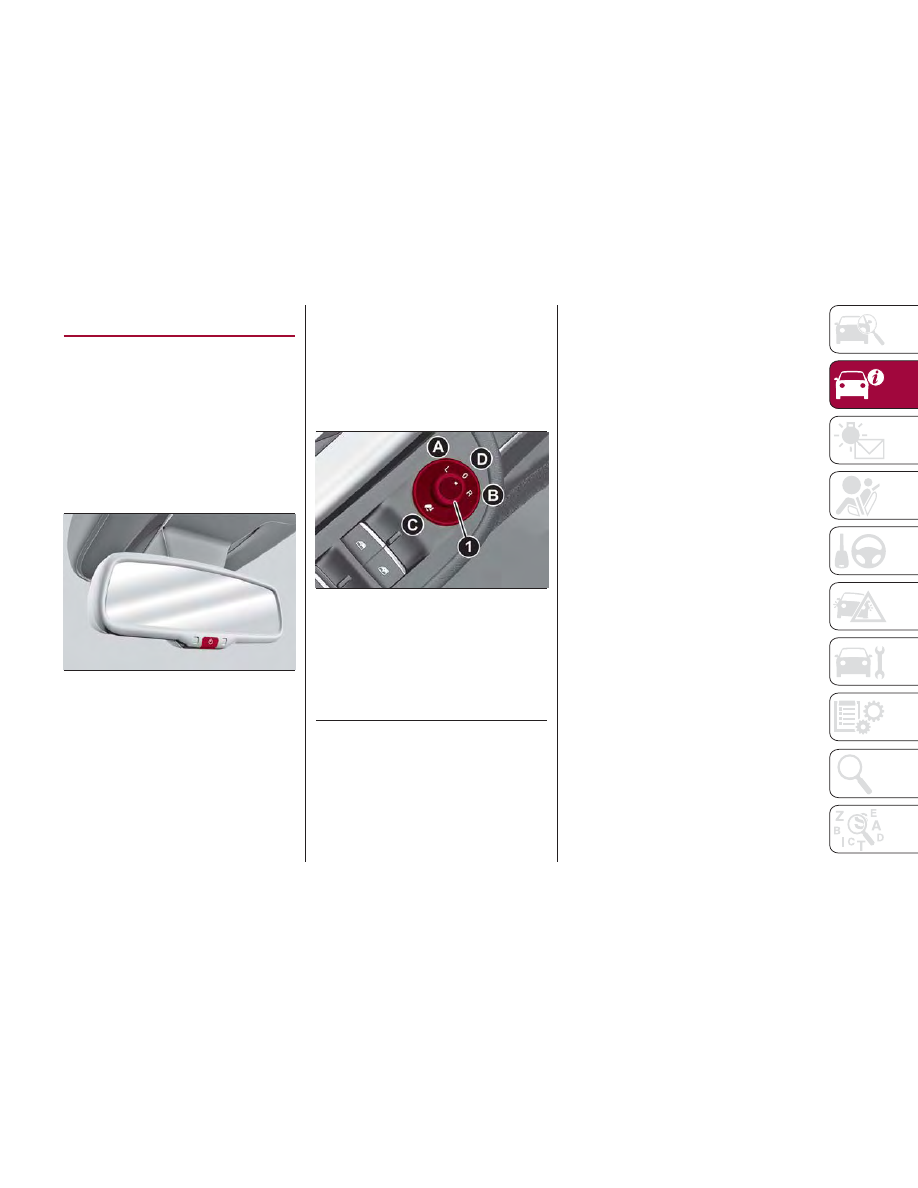

GUID-04106S0002EM

Electrochromic Mirror Power

Button

GUID-04106S0004EM

Power Mirror Control

33

Automatic Dimming Mirrors —
If Equipped
Like the electrochromic mirror, an
automatic dimming feature is also
available on the outside rear view
mirrors to prevent glare. The automatic
dimming button is the same for all rear
view mirrors.

Warning!

Vehicles and other objects seen in an
outside convex mirror will look smaller and
farther away than they really are. Relying
too much on side convex mirrors could
cause you to collide with another vehicle or
other object. Use your inside mirror when
judging the size or distance of a vehicle
seen in a side convex mirror.

Heated Mirrors

Push the rear defrost

button in the

climate controls to activate the heated
mirrors.

EXTERIOR LIGHTS

Headlight Switch

The headlight switch is located to the
left of the steering wheel on the
instrument panel. This switch controls
the operation of the headlights, parking
lights, instrument panel lights,
instrument panel light dimming, interior
lights and fog lights.
In addition, there are buttons for
parking sensors deactivation and
stop/start. Refer to “Starting And
Operating” for further information.

The exterior lights can be activated only
when the ignition is in the ON position,
except for the parking lights. Refer to
"Parking Lights" in this section for more
information.
The instrument panel and the various
controls on the dashboard will be
illuminated when the exterior lights are
turned on.

Automatic Headlights

This system automatically turns the
headlights on or off according to
ambient light levels.

Function Activation
Turn the light switch to

(AUTO).

Note: The function can only be
activated with the ignition position
at ON.

Function Deactivation
To deactivate the function, turn the
light switch to a position other than

(AUTO).

GUID-04126S0001NA

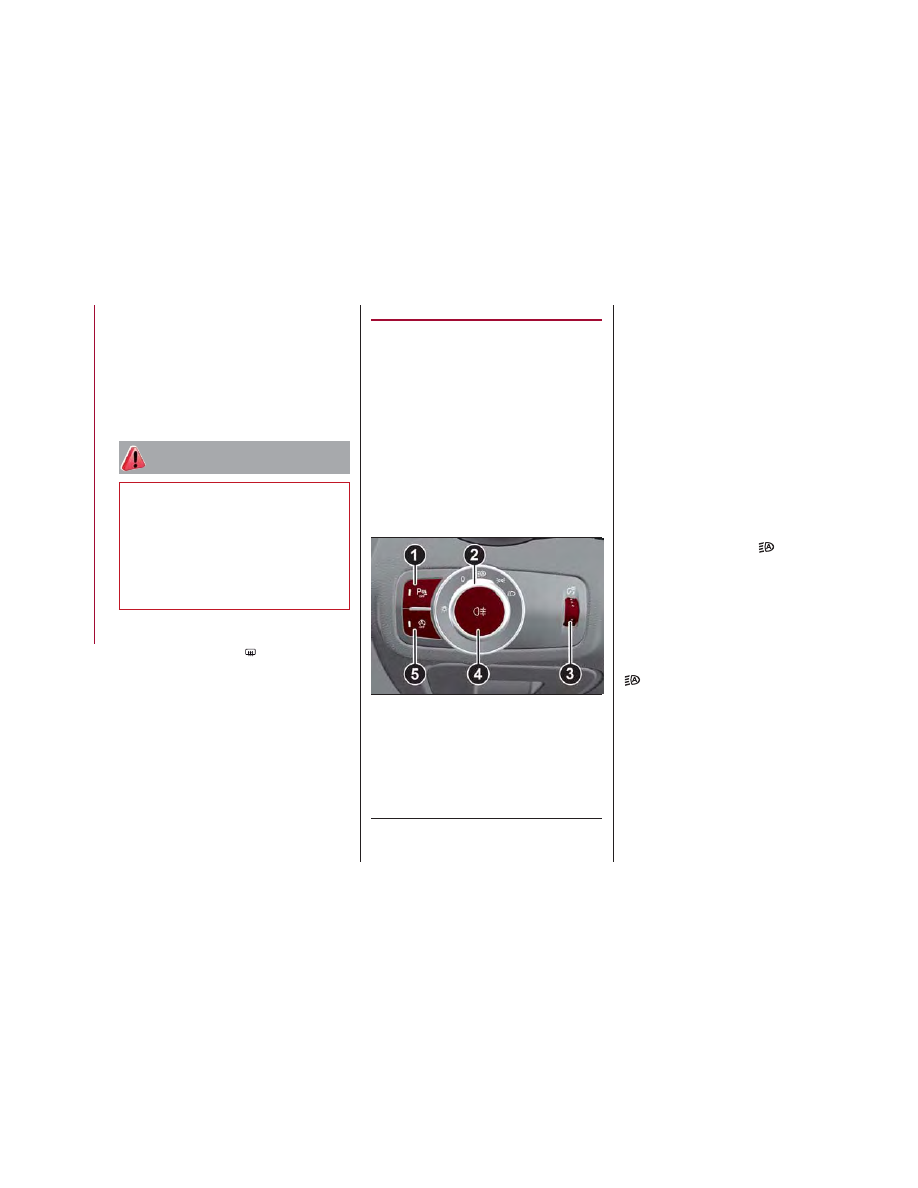

Headlight Switch

1 — Parking Sensors Deactivation Button
2 — Parking Light, Daylight Running
Lights, Headlight Switch
3 — Instrument Panel Dimmer
4 — Rear Fog Light Button
5 — Stop/Start Button

34

GETTING

TO

KNOW

YOUR

VEHICLE

Daytime Running Lights
(DRL)

With the ignition in the ON position and
the light switch turned to the

position, if the dusk sensor detects

sufficient external light, the Daytime
Running Lights will turn on
automatically while the other lights
remain off.
If the turn signals are operated, the
brightness of the corresponding
Daytime Running Lights will be
decreased as long as the turn signals
are on.
Non-Canadian Markets
If equipped, the DRL can be
activated/deactivated from the Connect
system, by selecting the following
functions in sequence on the main
MENU: "Settings", "Lights" and
"Daytime Lights".

Rear Fog Light

The rear fog light switch is integrated
with the headlight switch.
Push the

button to turn the fog lights

on/off.
The rear fog lights turn on only when
the headlights or fog lights are turned
on. The light can be turned off by
pushing the

button again or by

turning off the headlights.
When the engine is stopped with the rear
fog lights on, the rear fog lights will be off
the next time the engine is started.

Parking Lights

Turn the headlight switch to the

position to turn parking lights on.

All of the parking lights will turn on for
eight minutes, and opening the door
activates an audible warning.
To leave only the lights on one side
(right/left) illuminated, you must move
the turn signal lever to the side that you
want to remain on. With the parking
lights on, the

warning light on the

instrument panel will come on.
Note: Turning the ignition switch to ON
turns off the parking lights, which were
on only illuminated on one side.

Headlight Off Delay

The “Headlight Off Delay” function
delays the switching off of the
headlights after the vehicle has been
stopped.
The function can be activated from the
Connect system by selecting the
following functions in sequence on the
main menu: “Settings”, “Lights” and
“Headlight Off Delay”.
The side lights and the headlights stay
on for a time that can be set between
30, 60, and 90 seconds.

Function Activation
With the headlights on, place the
ignition to the OFF position; the timer
will then start.

Note: To activate this function, the
headlights must be deactivated within
two minutes after the ignition has been
turned OFF.

Function Deactivation
This function is deactivated by
switching on the headlights, the side
lights, or by bringing the ignition device
to ON.

High Beam Headlights

To activate the fixed high beam
headlights, push the left lever towards
the instrument panel. The headlight
switch must be turned to

(AUTO) or

(ON) position.

With high beam headlights on, the

warning light/icon on the instrument

panel will come on at the same time.

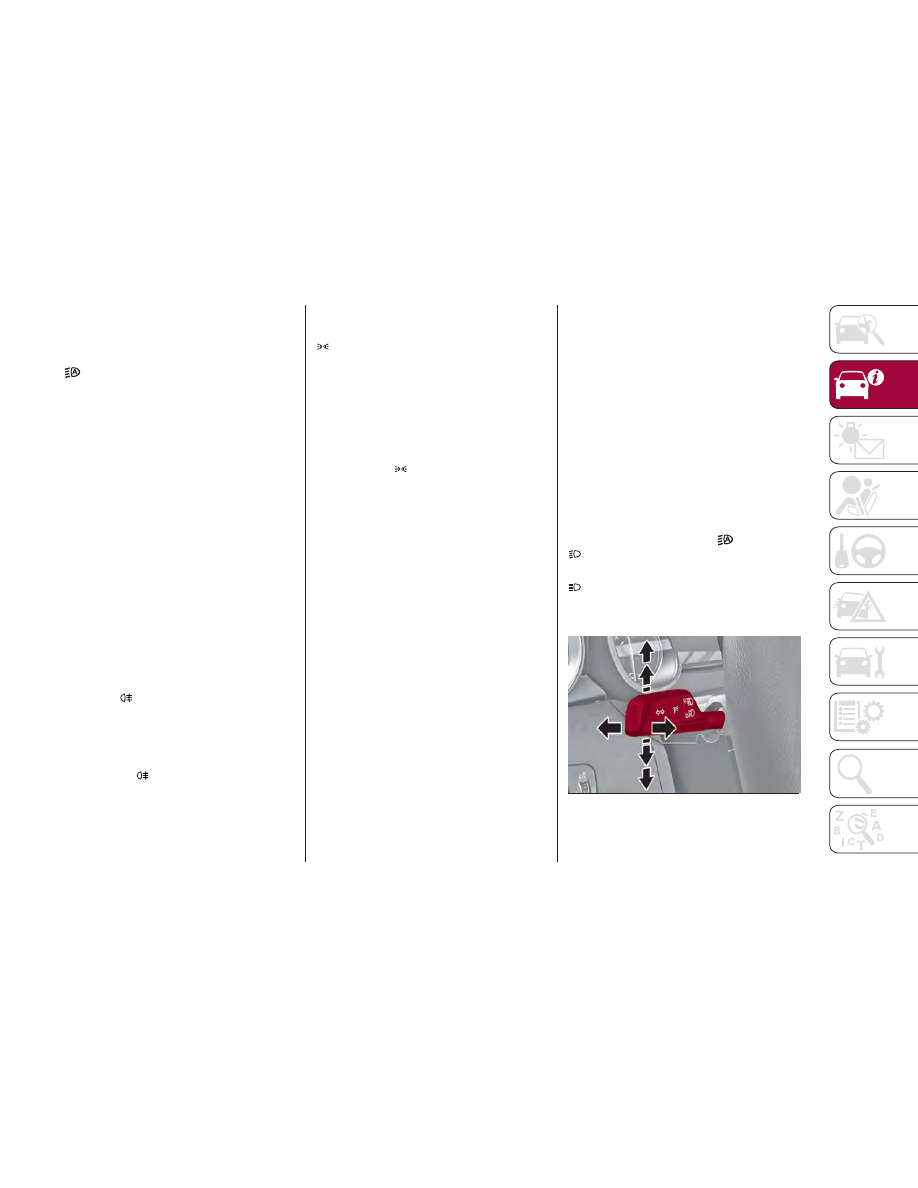

GUID-04126S0020EM

Turn Signal/Lights Lever

35

The high beam headlights are turned off
by pushing the left stalk toward the
instrument panel again. The warning
light/icon

will switch off in the

instrument panel when the headlights
are successfully turned off.

Flashing The Headlights
Pulling the left stalk toward the steering
wheel will activate the high beam
headlights manually. The lights will
remain on as long as the stalk is pulled
back; once the stalk is released, the
lights will switch off again.

Automatic High Beam Headlights —
If Equipped
The Automatic High Beam Headlights
system provides increased forward
lighting at night by automating high
beam control through the use of a
digital camera mounted on the
windshield. This camera detects vehicle
specific light and automatically switches
from high beams to low beams until the
approaching vehicle is out of view.
This function is enabled with the
Connect system, and can only be
activated with the light switch turned to

(AUTO).

If the high beam headlights are on, the
blue icon/warning light

will illuminate

in the instrument panel.
When the speed is higher than 37 mph
(60 km/h) and the function is active, the
lights will switch off if the left stalk is
pushed again.

When the speed is lower than 15 mph
(25 km/h) and the function is active, the
function switches the high beam
headlights off.
If the high beam headlights are
operated quickly again (pushing the left
stalk towards the instrument panel), the
warning light/icon

will switch on in

the instrument panel and the main
beam headlights will be switched on
constantly until the speed exceeds
37 mph (60 km/h).
When the speed of 37 mph (60 km/h) is
exceeded again, the automatic
functioning is reactivated.
If the left stalk is pushed again with the
Automatic High Beam Headlights
activated, the Automatic High Beam
Headlights function deactivates.
To deactivate the automatic headlight
function, rotate the headlight switch to
the

position.

Note: If the system recognizes inner
city travel, the automatic functions
remain disabled independently of the
vehicle’s speed.

Turn Signals

To activate the turn signals function,
move the left lever up or down until it
reaches the detent. Moving the lever
upward flashes the right turn signal and
moving the lever downward will flash
the left turn signal.

The

or

turn signal will blink on the

instrument panel.
The turn signals turn off automatically
when the vehicle is brought back onto a
straight course.

“Lane Change” Function
Tap the lever up or down once, without
moving beyond the detent, and the turn
signal (right or left) will flash five times.
Then, the turn signal (right or left) will
automatically turn off.
To turn off the flashing before the end of
the cycle, move the lever in the
opposite direction until the first click
(about half way).

Static Bending Light
Function (SBL) — If
Equipped

The SBL function utilizes Light Emitting
Diodes (LEDs) in order to better
illuminate the street and increase the
light angle while turning. This function is
enabled by rotating the light switch to
position

or

(AUTO). The SBL

LEDs activate when the speed is below
25 mph (40 km/h).
This function can be activated/
deactivated on the Connect system by
selecting the following functions in
sequence on the main menu:
“Settings”, “Lights” and “Cornering
Lights”.

36

GETTING

TO

KNOW

YOUR

VEHICLE

INTERIOR LIGHTS

Front Map Reading
Lights

The front map/reading and overhead
lights are mounted in the overhead
console. Each light can be turned on by
pushing the corresponding switch on
the console. These switches are backlit
for night time visibility. To turn the lights
off, push the switch a second time.

Note: Before getting out of the vehicle,
ensure that the overhead lights are off.
This will prevent the battery level from
being drained once the doors are
closed. If a light is left on accidently, the
overhead lights turn off automatically
approximately 15 minutes after the
engine has been turned OFF.

Overhead Light Timing — If
Equipped
On certain models, to assist getting in
and out of the vehicle at night or in
poorly-lit areas, two timed modes have
been provided.
Timing While Getting Into The
Vehicle — The overhead lights turn on
according to the following modes:

Will illuminate for a few seconds

when the doors are unlocked.

Will illuminate for approximately three

minutes when one of the doors is
opened.

Will illuminate for a few seconds

when the doors are locked.
Timing is interrupted when the ignition
is turned to ON.
Three Modes Are Provided For
Switching Off:

When all doors are closed after

entering the vehicle, the three-minute
timer will stop and a seconds timer will

start for the interior lights. This timing
will stop when the ignition is turned to
ON.

When doors are locked (either with

key fob or with key inserted on driver
side door), the overhead light turns off.

The interior lights will turn off after

15 minutes to preserve the battery.
Timing While Getting Out Of The
Vehicle — After turning the ignition
switch to STOP, the overhead lights will
turn on as follows:

For a few seconds after the engine

stops.

For approximately three minutes

when one of the doors is opened.

For a few seconds when the last

door is closed.
The timing stops automatically when
the doors are locked.

Courtesy Lights — If Equipped
On the driver and passenger sun visor,
there is a light which illuminates the sun
visor mirror when folded down.

GUID-04136S0001EM

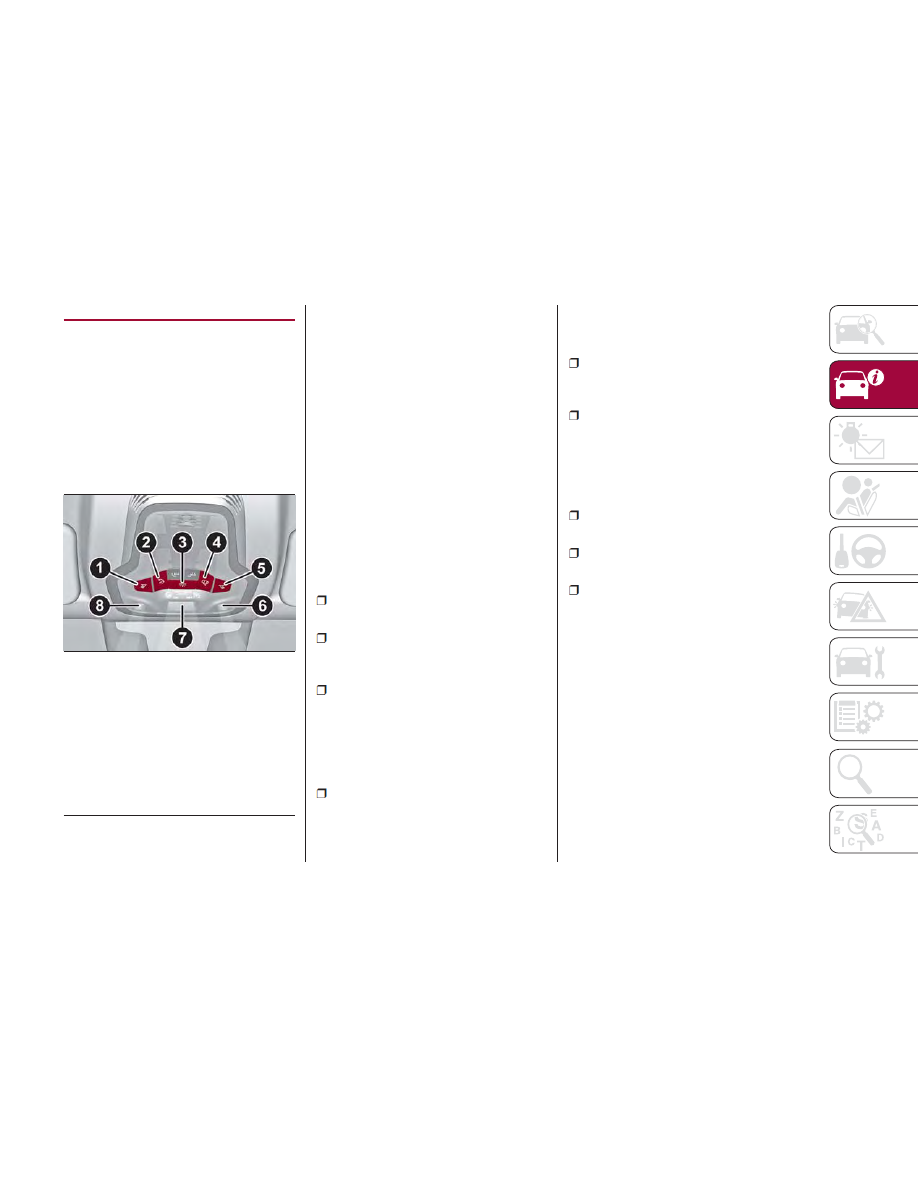

Overhead Console

1 — Driver’s Reading/Map Light Switch
2 — Rear Overhead Lights Switch
3 — Overhead Lights Switch
4 — Front Map Reading Lights Switch
5 — Passenger’s Reading/Map Light
Switch
6 — Passenger’s Reading/Map Light
7 — Center Reading/Map Light
8 — Driver’s Reading/Map Light

37

The courtesy light turns on
automatically by lifting the cover.

Glove Compartment
Light

This light turns on automatically when
the glove compartment is opened and
turns off when it is closed.
The light turns on and off regardless of
the ignition status.

Interior Ambient Lighting

The brightness of the interior passenger
compartment lights can be adjusted via
the Connect system.
To access the adjustment function, on
the main menu select the following
items in sequence:

1. "Settings"

2. "Interior Ambient Lighting"

3. "Lights"
The lights can be adjusted to seven
different levels of brightness.

Door Light

This vehicle is equipped with door
courtesy lamps that illuminate the entry
way for the driver or passenger when
the door is opened, and turns off when
it is closed.

The light turns on and off regardless of
the ignition status.

On vehicles equipped with a "Passive
Entry" system, another light can be
found under each exterior door handle.

GUID-04136S0002EM

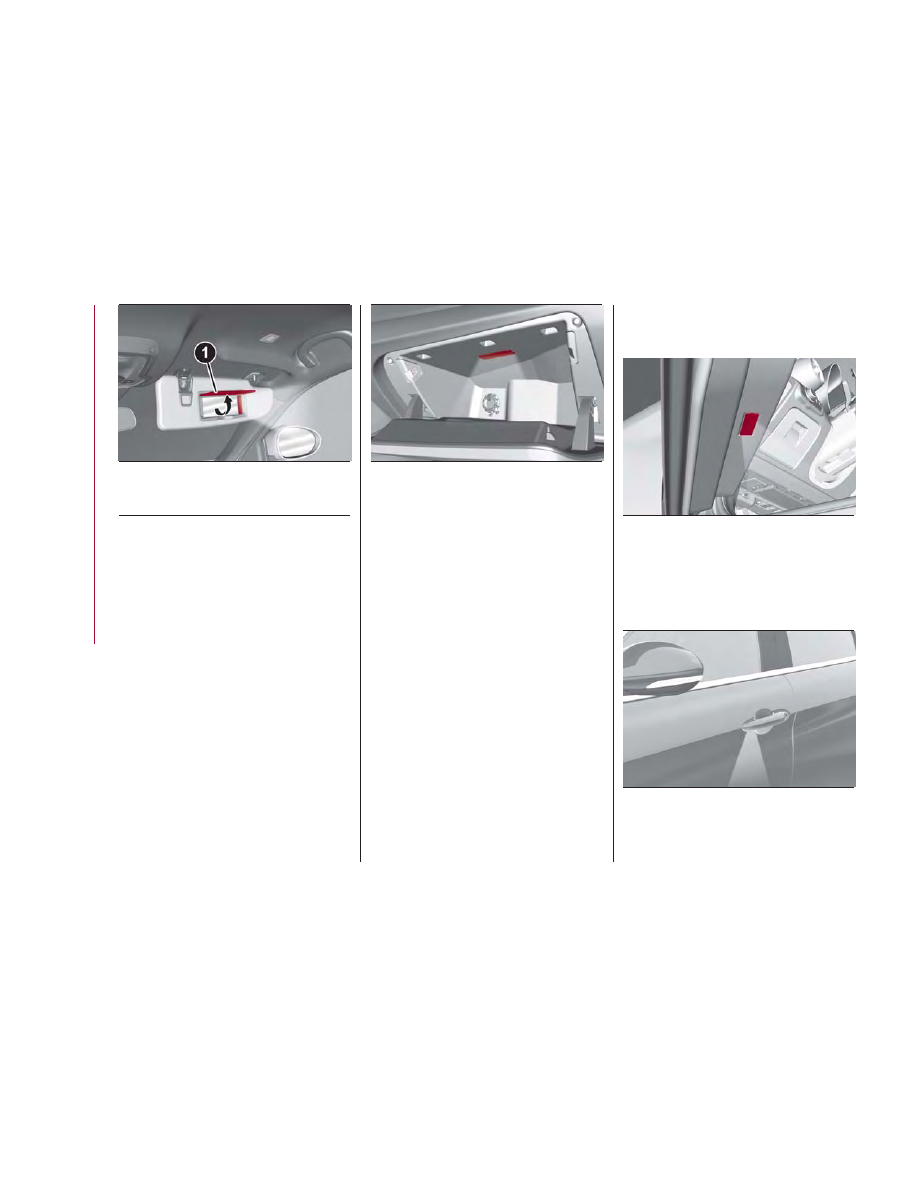

Sun Visor Mirror

1 — Sun Visor Mirror Cover

GUID-04136S0003EM

Glove Compartment Light

GUID-04136S0007EM

Door Light

GUID-04136S0005EM

Exterior Door Handle Light

38

GETTING

TO

KNOW

YOUR

VEHICLE

Rear Overhead Light

The rear overhead light buttons are
activated or deactivated by two on/off
switches on the front map reading
lights.

The lights turns on when a door is
opened.
Note: The light will turn off
automatically after a few minutes if a
door is left open. To turn it on again,
open another door or close and reopen
the same door.

Luggage Compartment
Courtesy Lights

The luggage compartment features two
courtesy lights.
These courtesy lights turn on
automatically when the trunk is opened
and turn off when it is closed.

The courtesy lights will turn on and off
regardless of the position of the ignition
switch.

Note:

If the trunk is left open, the lights will
automatically turn off after 15 minutes
to preserve battery life.

Instrument Panel
Dimmer Control

With the daytime running lights or
headlights on, rotate the dimmer control
upward to increase the instrument
panel brightness and the control button
icons. Rotate the dimmer control
downward to decrease brightness.

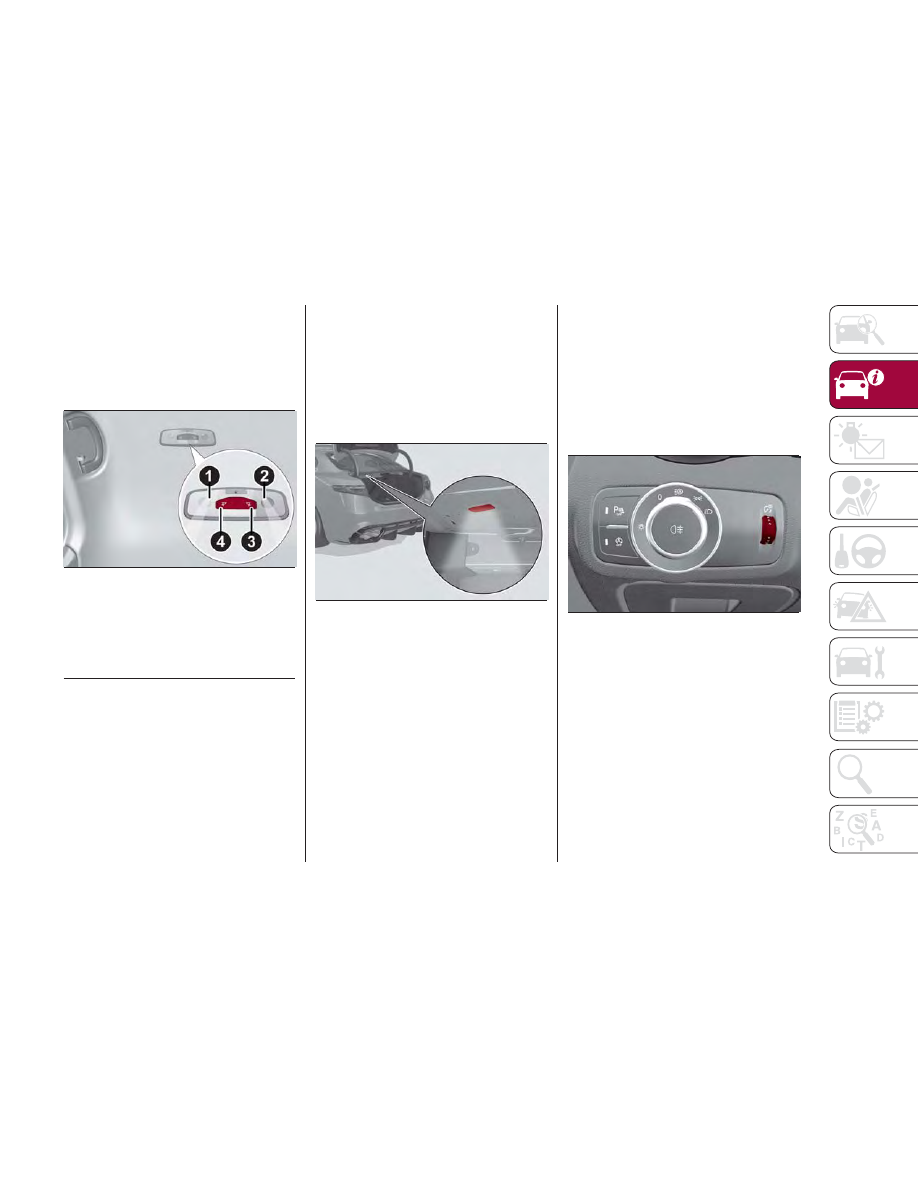

GUID-04136S0004EM

Rear Overhead Light

1 — Passenger Rear Overhead Light
2 — Driver Rear Overhead Light
3 — Driver Rear Overhead Light Switch
4 — Passenger Rear Overhead Light
Switch

GUID-04136S0006EM

Luggage Compartment Courtesy

Lights

GUID-04126S0055EM

Dimmer Control

39

WINDSHIELD
WIPERS

Windshield Wipers

The windshield wiper stalk is located on
the right side of the steering wheel.
The windshield wipers will only operate
with the ignition turned ON.

Caution!

Turn the windshield wipers off when

driving through an automatic car wash.
Damage to the windshield wipers may
result if the wiper control is left in any
position other than off.

In cold weather, always turn off the

wiper switch and allow the wipers to return
to the “Park” position before turning off the
engine. If the wiper switch is left on and the
wipers freeze to the windshield, damage to
the wiper motor may occur when the
vehicle is restarted.

Always remove any buildup of snow that

prevents the windshield wiper blades from
returning to the off position. If the
windshield wiper control is turned off and
the blades cannot return to the off position,
damage to the wiper motor may occur.

Windshield Wiper/
Washers

Operation: The switch on the wiper
stalk can be set to the following
positions:

Windshield Wiper Off.
Low Sensitivity Rain Sensing.
High Sensitivity Rain Sensing.
Low Continuous Wiper Speed.
High Continuous Wiper Speed.

Windshield Wiper Operation
Rotating the switch to the

position

activates the first (low) level continuous
speed of the windshield wipers in
manual mode.
Rotating the switch to the

position

activates the second (high) level
continuous speed of the windshield
wipers in manual mode.

Rain Sensors
Rotating the switch to the

position,

activates the first, less sensitive level of
the Rain Sensing function.
Rotating the switch to the

position,

activates the second, more sensitive
level of the Rain Sensing function. Refer
to “Rain Sensor” in this section for more
information on how this system
functions.

Windshield Washer Operation
Pull the stalk toward the steering wheel
to operate the windshield washer.
Keep the stalk pulled to activate both the
windshield washer jet and the windshield
wiper with a single movement. The wipers
and washers will continue to operate until
you let go of the stalk.
The windshield wiper stops working
three strokes after the stalk is released,
followed by a final stroke six seconds
later to complete the cycle.
Mist
Use this feature when weather
conditions make occasional usage of
the wipers necessary. Push the stalk
upward to the MIST position and
release for a single wiping cycle. This
function is useful to remove small
deposits of dust from the windshield or
morning dew.
Note: This function does not activate
the windshield washer. To spray
windshield washer fluid onto the
windshield, the washing function must
be used.

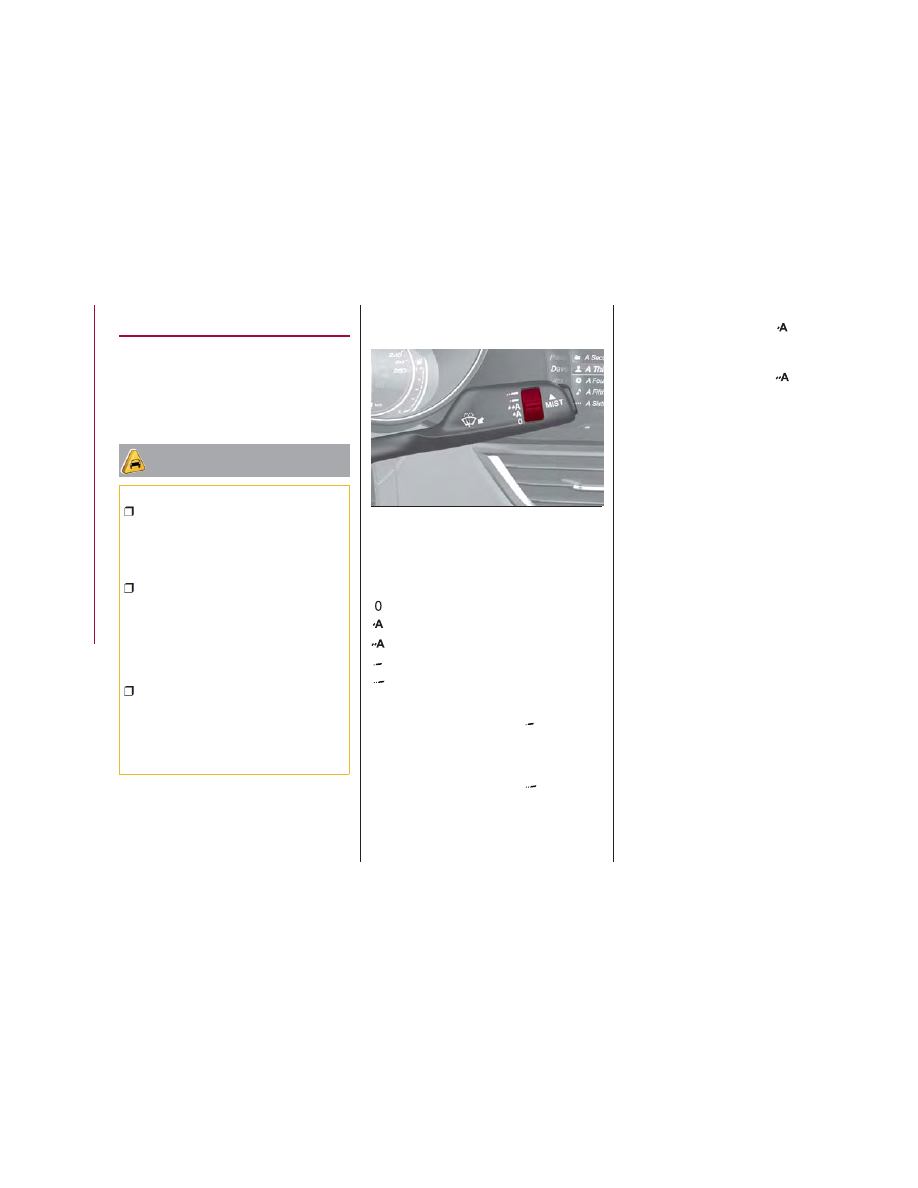

GUID-04146S0001EM

Windshield Wiper Switch

40

GETTING

TO

KNOW

YOUR

VEHICLE

Warning!

Sudden loss of visibility through the
windshield could lead to a collision. You
might not see other vehicles or other
obstacles. To avoid sudden icing of the
windshield during freezing weather, warm
the windshield with the defroster before
and during windshield washer use.

Rain Sensor

The Rain Sensor is located behind the
interior rear view mirror. This feature
senses moisture on the windshield and
automatically activates the wipers for
the driver.

The feature is especially useful for road
splash or over spray from the
windshield washers of the vehicle

ahead. Rotate the end of the
multifunction lever to one of four
settings to activate this feature.
The sensor has an adjustment range
that varies progressively from wiper still
(no stroke) when the windshield is dry,
to wiper at continuous speed (fast
operation) with intense rain.

Activation
Rotating the wiper switch to position

or

activates the rain sensor.

The activation of the rain sensor system
is done by tapping the wiper stalk
upwards while the switch is in the

or

position.

The variation in sensitivity during rain
sensor operation is also signaled by a
stroke of the wiper (command acquired
and implemented). This stroke is also
executed with the windshield dry.
If the windshield washer is used with
the rain sensor activated, the normal
washing cycle is performed, after which
the rain sensor resumes its normal
automatic operation.
Note: Keep the glass in the sensor
area clean.

Deactivation
Use the wiper switch or turn the ignition
to STOP.
If the ignition is moved to the STOP
position and the wiper switch is left in

or

position, no wiping cycle will

occur even if it rains when the vehicle is
next started (ignition at ON).

This prevents accidental activation of
the rain sensor when the engine is
started (e.g. when the windshield is
being washed by hand or the wipers
are stuck to the windshield by ice).
You can restore the automatic functioning
of the rain sensor by lifting the windshield
wiper control (anti-panic function).
When the rain sensor is reactivated using
any of the functions described above,
reactivation is indicated by a single tap of
the windshield wipers, regardless of the
condition of the windshield.
In the event of malfunction of the rain
sensor while it is active, the windshield
wiper operates intermittently at a speed
consistent with the sensitivity setting of
the rain sensor, whether there is rain on
the glass, while the sensor failure is
indicated on the display.
The sensor continues to operate and it
is possible to set the windshield wiper
to continuous mode

or

. The

failure indication remains for as long as
the sensor is active.
The rain sensor is able to recognize and
automatically adjust itself in the
presence of the following conditions:

Presence of dirt on the controlled

surface (e.g. salt, dirt, etc.).

Presence of streaks of water caused

by the worn window wiper blades.

Difference between day and night.

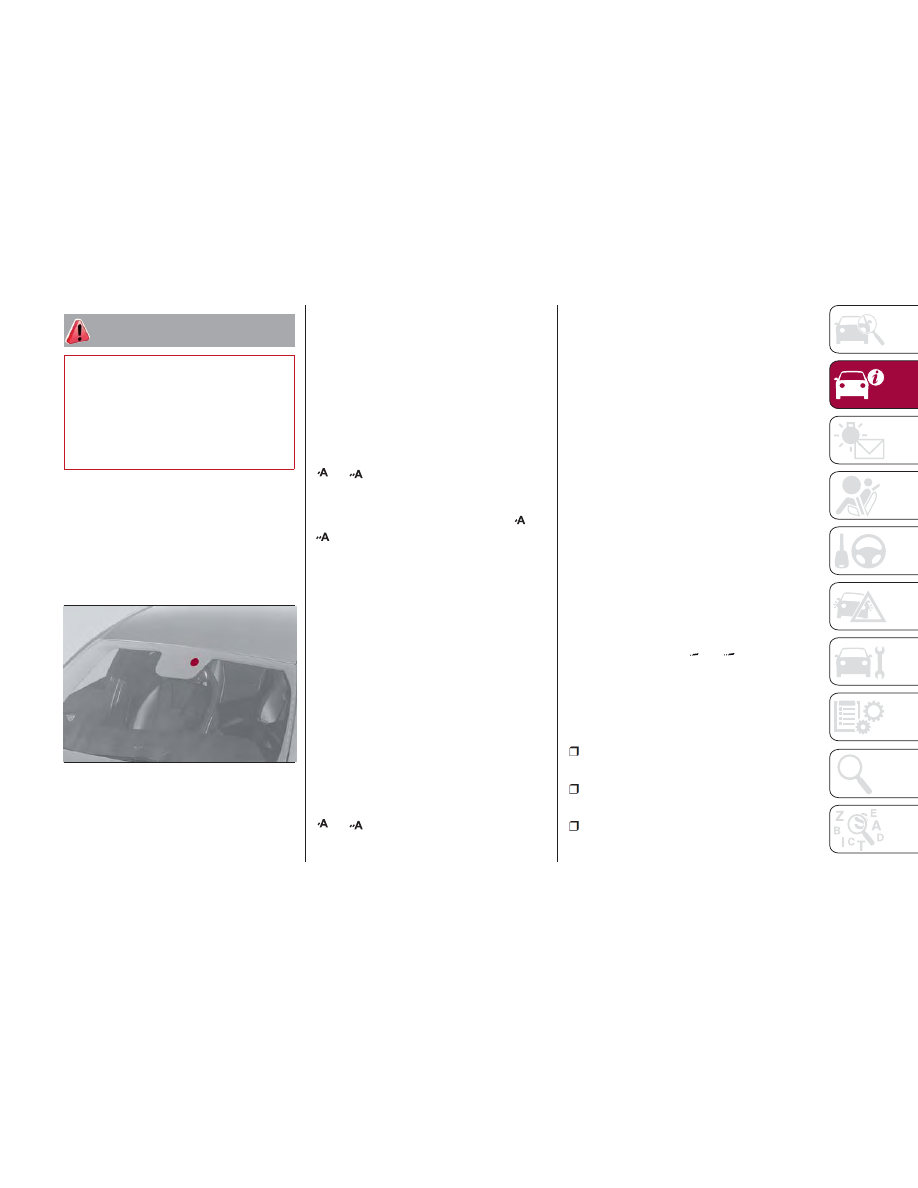

GUID-04146S0002EM

Rain Sensor

41

CLIMATE CONTROL

Passenger
Compartment Air Vents

Side Air Vents

To adjust the position of the Side Air

Vents, move the Side Air Vent Adjuster
(2) in any direction.

Rotate the Side Air Vent Adjuster (2)

to adjust the air flow. Rotating the Side
Air Vent Adjuster (2) clockwise will close
the vent. Rotating it counterclockwise
will open the vent.

Central Air Vents

To adjust the position of the Central

Air Vents, move the Central Air Vent
Adjuster (2) up or down.

Rotate the Central Air Vent Air Flow

Adjuster (3) to adjust the air flow.
Rotating Central Air Vent Air Flow
Adjuster (3) up will open the vents,
allowing for maximum airflow. Rotating
it down will close the vents.

Rear Air Vents

To adjust the position of the Rear Air

Vents, move the Rear Air Vent Adjuster
(2) in any direction.

Rotate the Rear Air Vent Adjuster (2)

to adjust the air flow. Rotating the Rear
Air Vent Adjuster (2) clockwise will close
the vent. Rotating it counterclockwise
will open the vent.

GUID-04156S0002EM

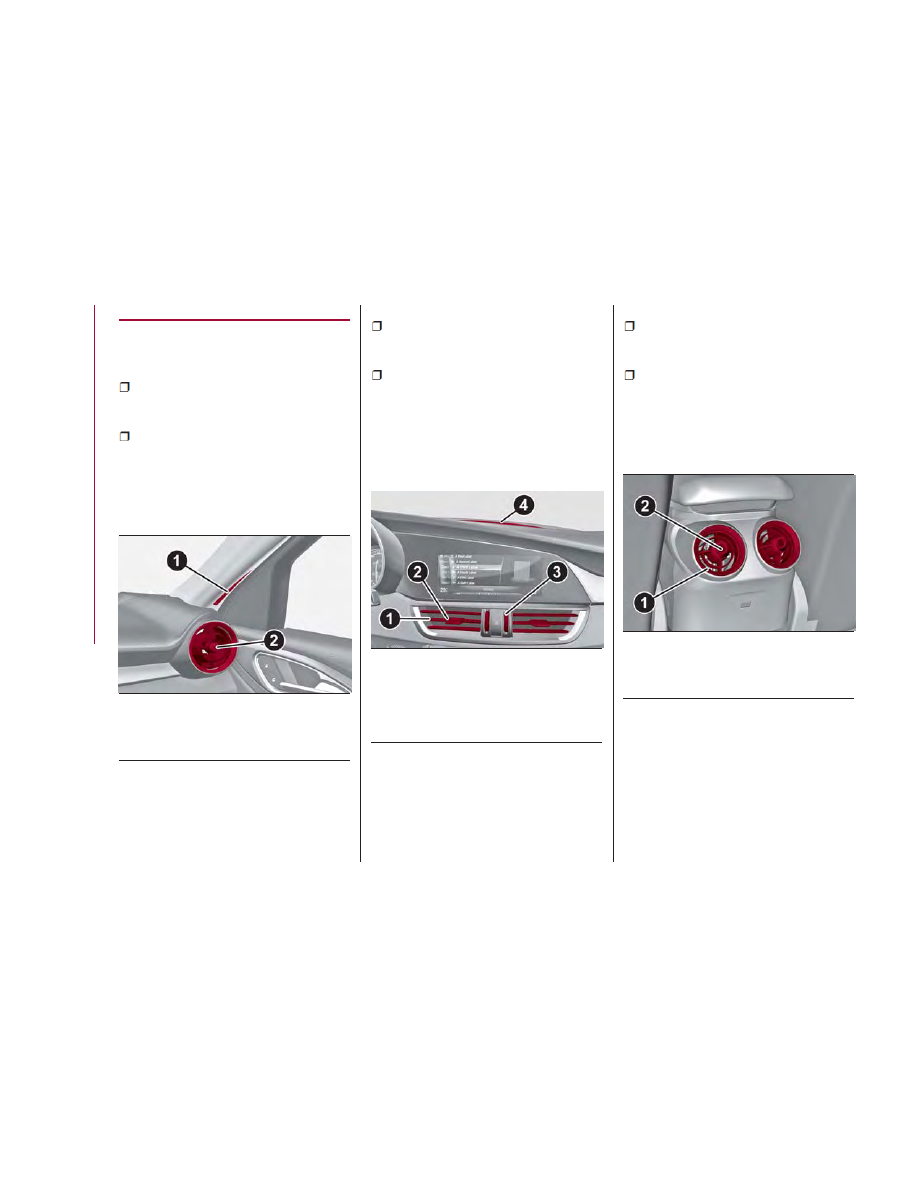

Side Air Vents

1 — Fixed Side Air Vents
2 — Side Air Vent Adjuster

GUID-04156S0003EM

Central Air Vents

1 — Adjustable Central Air Vents
2 — Central Air Vent Adjuster
3 — Central Air Vent Air Flow Adjuster
4 — Windshield Front Defroster Vent

GUID-04156S0004EM

Rear Air Vents

1 — Adjustable Rear Air Vents
2 — Rear Air Vent Adjuster

42

GETTING

TO

KNOW

YOUR

VEHICLE

Automatic Dual-Zone Climate Control System

Controls

GUID-04156S0005EM

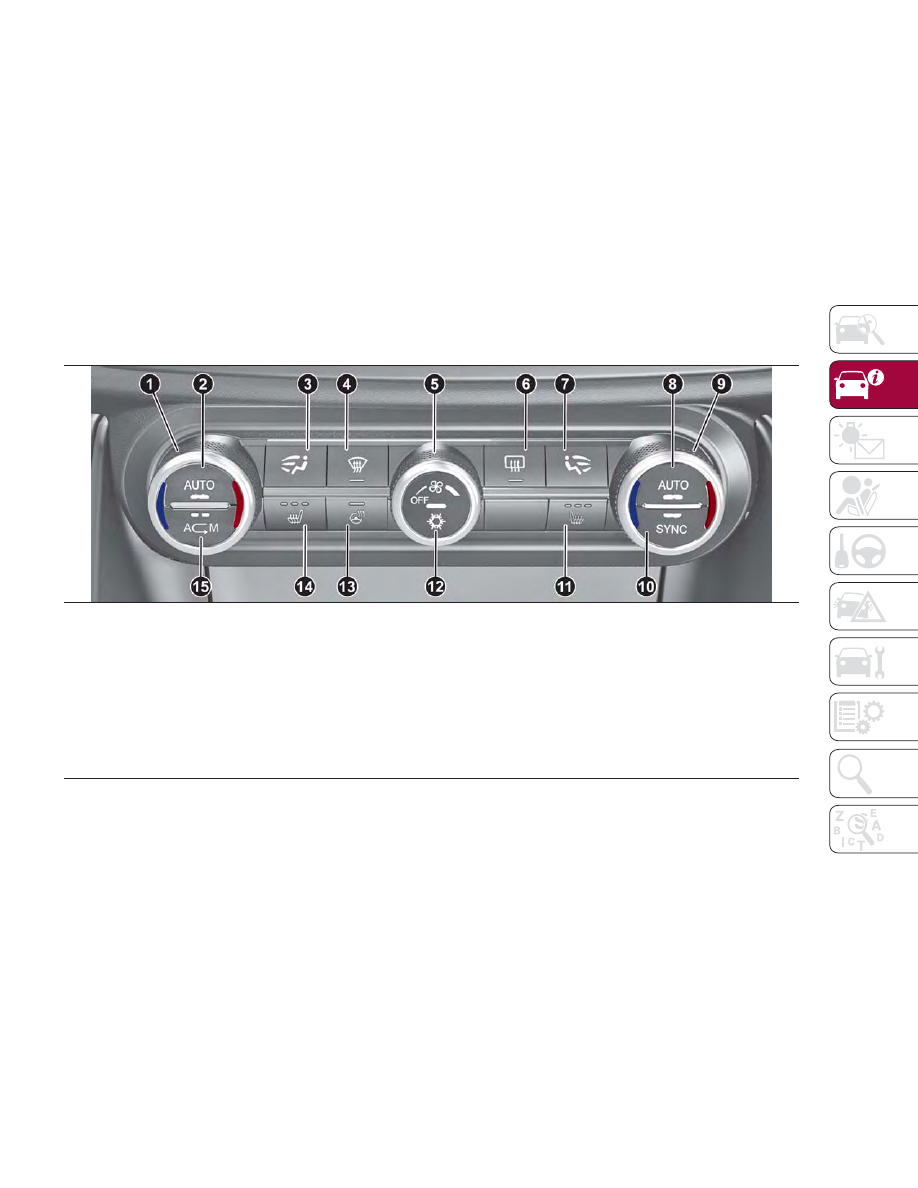

Automatic Climate Control System

1. Driver Temperature Adjustment Knob

6. Rear Defrost Button

11. Passenger Heated Seat Button —
If Equipped

2. Driver Side AUTO Button (Automatic
Operation)

7. Passenger Side Air Distribution
Selection Button

12. Air Conditioning Button

3. Driver Side Air Distribution Selection
Button

8. Passenger Side AUTO Button
(Automatic Operation)

13. Steering Wheel Heater Button —
If Equipped

4. Front Defrost Button (Rapid Defrosting) 9. Passenger Temperature Adjustment

Knob

14. Driver Side Heated Seat Button —
If Equipped

5. Air Speed Adjustment Knob

10. SYNC Button (Set Temperature
Alignment) Driver/Passenger Side

15. Air Recirculation Button

43

Caution!

The system uses R1234yf refrigerant,
which does not pollute the environment in
the event of accidental leakage. Under no
circumstances, use R134a and R12 fluids,
which are incompatible with the
components of this system.

Description

The Automatic Dual Zone Climate
Control System adjusts the temperature
and air distribution independently
between the driver and passenger.
The system maintains the set
temperature inside the passenger
compartment and compensates for
outside temperature change.
The automatic setting will adjust the
following to maintain comfort within the
passenger compartment:

Air temperature from the driver/front

passenger side vents

Air distribution from the driver/front

passenger side vents

Fan speed (continuous variation of

the air flow)

Compressor variations (for

cooling/dehumidifying the air)

Air recirculation

The Climate Control System can also
be operated manually by using the
buttons and knobs on the faceplate.
Manual selections will override the
automatic settings, which are stored
until the AUTO button is pushed. If the
system intervenes for safety reasons,
the automatic setting will take control of
the system.
The below operations will not
deactivate the automatic (AUTO)
function:

Air Recirculation activation/

deactivation

A/C activation/deactivation
SYNC function activation
Rear Window Defrost activation/

deactivation

When in AUTO mode, the vehicle’s
internal temperature is controlled
according to the set temperature.
The following can be manually set or
adjusted:

Driver/passenger air temperature
Blower speed (continuous variation)
Air distribution (seven positions for

driver and passenger)

A/C activation
Front Defroster
Air recirculation
Rear Defroster
System deactivation

Operating Mode

The Climate Control system can be
activated in different ways. It is
recommended to use the automatic
function. Push the AUTO button and
set the desired temperatures.
The automatic system adjusts the
temperature, quantity, and distribution
of air introduced into the passenger
compartment. It also controls air
recirculation and the activation of the air
conditioner.
At any time during automatic operation,
you can change the temperature,
activate or deactivate the Rear
Defroster, activate SYNC, activate or
deactivate the air conditioner, and
activate or deactivate air recirculation.
The system will automatically adjust to
the new settings.

44

GETTING

TO

KNOW

YOUR

VEHICLE

Climate Control Display
Settings

The Climate Control settings are visible
on the Connect radio screen.
The display on the Connect system is a
pop up window (1), which is activated
by pushing the buttons or turning the
knobs on the Climate Control system.
The indicator lights located on the
number of buttons and knobs indicate
that the selected feature is on/off. If no
operation is performed for a
predetermined time, the pop-up will
close on the display.

Air Temperature
Adjustment

Rotate the driver or passenger
Temperature Adjustment Knob to the
right for warmer temperatures or to the
left for cooler temperatures. The set
temperatures are shown on the
Connect system.
Push the SYNC button to sync the
driver and passenger air temperatures.
Rotate the passenger Temperature
Adjustment Knob to cancel the SYNC
function. This will set a new passenger
side temperature.
Rotate the Temperature Adjustment
Knob fully right to engage the HI
(maximum heating) setting or fully left to
engage the LO (maximum cooling)
setting. To deactivate these functions,
rotate the Temperature Adjustment
Knob to the desired temperature.

Air Distribution
Selection

Push the Air Distribution Selection
button on the faceplate to change the
mode of air distribution.

Air flow to the windshield and front
side window vents to
demist/defrost them.

Air flow at the central and side
dashboard vents to ventilate the
chest and the face.

Air flow to the front and rear floor
vents. This setting heats the
passenger compartment the
quickest.

Air flow distributed between the
floor vents (hotter air) and the
central and side dashboard vents
(cooler air). This air distribution
setting is useful on sunny days
during spring and autumn.

Air flow distributed between the
floor vents, windshield, and front
side window defrosting/demisting
vents. This distribution setting
warms the passenger
compartment while preventing the
windows from fogging up.

Air flow distribution between the
windshield demisting/defrosting
vents, and side/central dashboard
vents. This distribution setting
sends air to the windshield in
sunny conditions.

Air flow distribution to all vents on
the vehicle.

In AUTO mode, the Climate Controls
automatically manage the air
distribution. When set manually, the
respective symbols on the Connect
system indicate the air distribution
setting.

GUID-04156S0006EM

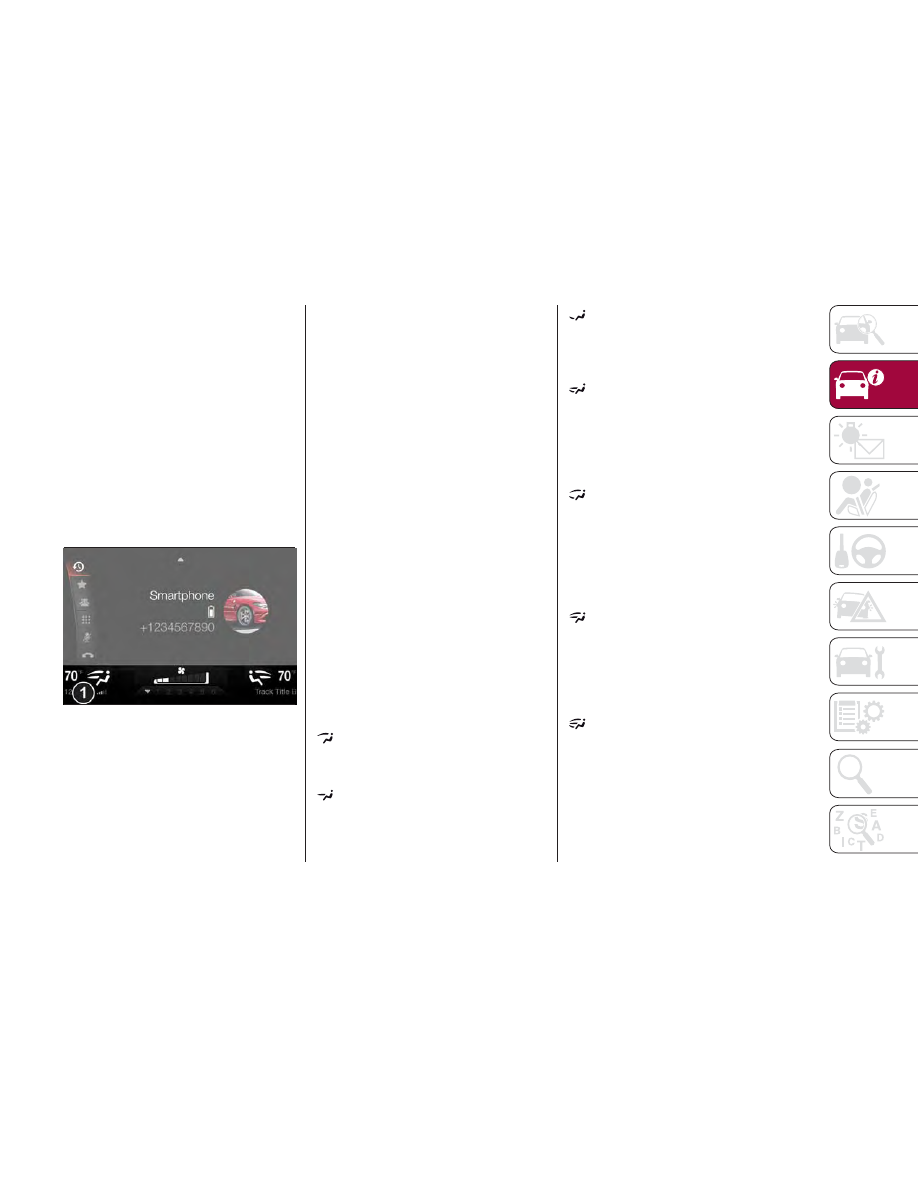

1 — Climate Control Pop-up Display

45

Fan Speed Adjustment

Turn the Blower Speed Knob to
increase or decrease the blower speed.
The speed is displayed with lighted
indicators in the Connect system
display.

Maximum fan speed = all indicators

illuminated

Minimum fan speed = one indicator

illuminated

The fan can be turned off by rotating
the Blower Speed Knob to position O
(all segments on the Connect system
display are turned off).

Note:

To restore automatic control of the fan
speed, push the AUTO button.

AUTO Button

When the AUTO button is pushed
(indicator illuminated), the Climate
Control system automatically adjusts
the following settings:

Quantity and distribution of air flow in

the passenger compartment

The air conditioner
Air recirculation
Cancels any manual settings

Selecting the AUTO function illuminates
the indicator on the A/C button

.

If air distribution or the fan speed is
manual adjusted, the AUTO button
indicator will turn off to indicate that the

Climate Control system is no longer in
AUTO mode.
After a manual adjustment, push the
AUTO button to resume the automatic
system.

SYNC Button

Push the SYNC button (indicator
illuminated) to sync the passenger side
air temperature with the driver side air
temperature.
This function makes temperature
regulation easier when the driver is
traveling alone.
Turn the passenger Temperature
Adjustment Knob or push the
passenger side Air Distribution
Selection Button to change the
passenger side air temperature and
return to separate air temperature
management.

Air Recirculation And Air
Quality System (AQS)

Air Recirculation is managed according
to the following operating mode:

Automatic engagement: indicator is

illuminated above the “A” on the Air
Recirculation Button

Forced activation (air circulation

always activated): indicator illuminated
above the

icon on the Air

Recirculation Button

Forced deactivation (air recirculation

always off with intake of outside air):
both indicators illuminated on the Air
Recirculation Button

The three operating conditions are
obtained by pushing the Air
Recirculation Button

in sequence.

Enabling The Air Quality System
(AQS) Function — If Equipped
When the automatic recirculation
function is selected, the AQS function
automatically activates internal air
recirculation when the outside air is
polluted (e.g. in heavy traffic and
tunnels).
At low external temperatures or in high
humidity, the automatic function turns
off to avoid fogging up the windows.
The user can select the function again
by pushing the Air Recirculation Button.
In automatic operation, air recirculation
will be controlled by the system
according to outside environmental
conditions.

Note:

With the AQS function active and

after the internal air recirculation
system has been functioning for a set
amount of time, the Climate Control
System enables air intake to cycle the
air in the passenger compartment for a
set time. The AQS function is disabled
during the air changes.

The engagement of the recirculation

system makes it possible to reach the
required heating or cooling conditions
faster. It is, however, inadvisable to use
it on rainy/cold days as it can increase

46

GETTING

TO

KNOW

YOUR

VEHICLE

the possibility of the windows fogging.
When the outside temperature is low,
recirculation is forced off to prevent the
windows from fogging up.

A/C Compressor

Push the A/C button

to activate or

deactivate the A/C compressor
(indicator illuminated when activated).
The A/C compressor will remain off
even after the engine has stopped.
When the A/C compressor is turned off,
the system deactivates air recirculation
to prevent the windows from fogging
up. If the climate control system can
maintain the temperature, with the A/C
turned off, the AUTO feature will remain
on and the AUTO button indicator light
will not switch off.
To restore automatic control of the A/C
compressor, push the A/C button

or

the AUTO button. With the A/C
compressor off, the air speed can be
set manually using the Air Speed
Adjustment Knob.
When the A/C compressor is on, and
the engine is running, air speed cannot
be lower than the minimum speed (only
one indicator light is lit).
Note: When the A/C is off the Climate
Control system can not produce air that
is colder than the current outside
temperature. Under certain
environmental conditions, windows
could fog up rapidly, since the air is not
dehumidified.

Front Defroster And
MAX-DEF Function

Push the Front Defroster button

(indicator illuminated) to defrost the

windshield and side windows.
While in MAX-DEF function, the air
conditioner will:

Activate the air conditioner

compressor when the weather allows

Turn air recirculation off
Set the maximum air temperature (HI)

on both the driver and passenger side

Activate a blower speed based on

the temperature of the engine coolant

Adjust the air flow towards the

windshield and front side windows

Activate the Rear Window Defroster
Display the fan speed (indicators

illuminated) and current air distribution
setting

Note: The MAX-DEF function remains
active for approximately three minutes
once the engine coolant reaches the
proper temperature.

When the function is on, AUTO mode
will deactivate. The only manual
operations possible are adjusting
blower speed and turning off the Rear
Window Defroster.
Pushing the

button switches off the

MAX-DEF function.

Rear Defroster

Push the Rear Defroster

button to

activate (indicators illuminated) the Rear
Defroster.
The Rear Defroster will turn off after
20 minutes or once the engine is turned
off. To reactive the Rear Defroster, push
the Rear Defroster

button.

Note: To avoid damage, do not apply
stickers over the interior heating
filaments of the Rear Defroster.

Humidity Sensor

The Humidity Sensor helps to prevent
the windows from fogging up. The
AUTO function (indicator illuminated)
must be on for the Humidity Sensor to
function.
When outside temperature is low, the
system may turn the compressor on
and turn air recirculation off for safer
driving.

47

Switching Off/On The
Climate Control System

Switching Off The Climate Control
System
Rotate the Air Seed Adjustment Knob
completely to the left to turn off the
Climate Control System.
With the air conditioner off:

Air recirculation is on.

The A/C compressor is off.
The fan is off.
The heated rear window can be

activated/deactivated.

Note:

The climate control system stores the
previously set temperatures and
resumes operation when any button on
the system is pushed.

Switching On The Climate Control
System
To switch the climate control system on
in automatic mode, push the AUTO
button.

Stop/Start Evo

The climate control system manages
the Stop/Start Evo system. Stop/Start
Evo has the engine shut off when
vehicle speed is 0 mph (0 km/h) to
maintain comfort within the vehicle.
Stop/Start Evo will deactivate in the
following scenarios:

The climate control system is in

AUTO mode (indicator illuminated), and
the vehicle has yet to reach the set
temperature

The LO setting is active
MAX-DEF status is active

When the Stop/Start Evo system is
active, the engine will restart if the
inside temperature changes
significantly, or if the LO setting, or
MAX-DEF setting, is activated.
With Stop/Start Evo system on, air flow
is reduced to keep the compartment
comfort conditions for longer.
Until the temperature drastically
changes within the cabin, the climate
control system will continue to maintain
the temperature while the engine is off.
By deactivating the Stop/Start Evo
system with the

button located on

the dashboard, the climate control
system will take priority over the engine
shutting off.

Note:

In harsh climate conditions, limit the

use of the Stop/Start Evo system to
prevent the compressor from
continuously switching on and off. This
will cause rapid misting of the windows
and the accumulation of humidity in
the passenger compartment.

When the Stop/Start Evo system is

on, the climate control system will
always take air in from outside,
reducing the probability of the windows
fogging up.

Additional Heater —
If Equipped

Note:

The additional heater automatically
operates if the outside temperature and
engine coolant temperature are low.
The heater will not operate if battery
voltage is low.

System Maintenance

In winter, the Climate Control System
must be turned on at least once a
month for approximately 10 minutes.
Have the system inspected at an
authorized dealer before the summer.

48

GETTING

TO

KNOW

YOUR

VEHICLE
