Alfa Giulia (2017 год). Руководство - часть 36

Лампы

Тип

Мощность

Обозначение на

рисунке

(1) Фары дальнего света, переднее положение/Дневные фары
(DRL)

H15

55/15W

D

(1) Фары ближнего света

H7

55 Вт

D

(1) Передние указатели поворота

PY24W

24 Вт

B

(1) Противотуманные фары

H11

55 Вт

E

Ксеноновые лампы ближнего/дальнего света

D5S

25 Вт

F

Ксеноновые лампы ближнего/дальнего света

D3S

35 Вт

F

Плафон на солнцезащитном козырьке

1.5CP

2.1W

C

Плафон перчаточного ящика

W5W

4 Вт

A

Плафон освещения багажного отсека

W5W

5 Вт

A

Подсветка порогов (под дверной панелью)

W5W

5 Вт

A

(1) Только для проекторов базовой версии с галогенными лампами ближнего/дальнего света

150

ЧРЕЗВЫЧАЙНЫЕ

СИ

ТУ

АЦ

ИИ

ЗАМЕНА ЛАМПЫ НАРУЖНОГО
ОСВЕЩЕНИЯ

ПРЕДУПРЕЖДЕНИЕ Выполняйте
замену лампы только при выключенном
двигателе. Также убедитесь, что
двигатель остыл, во избежание
получения ожогов.

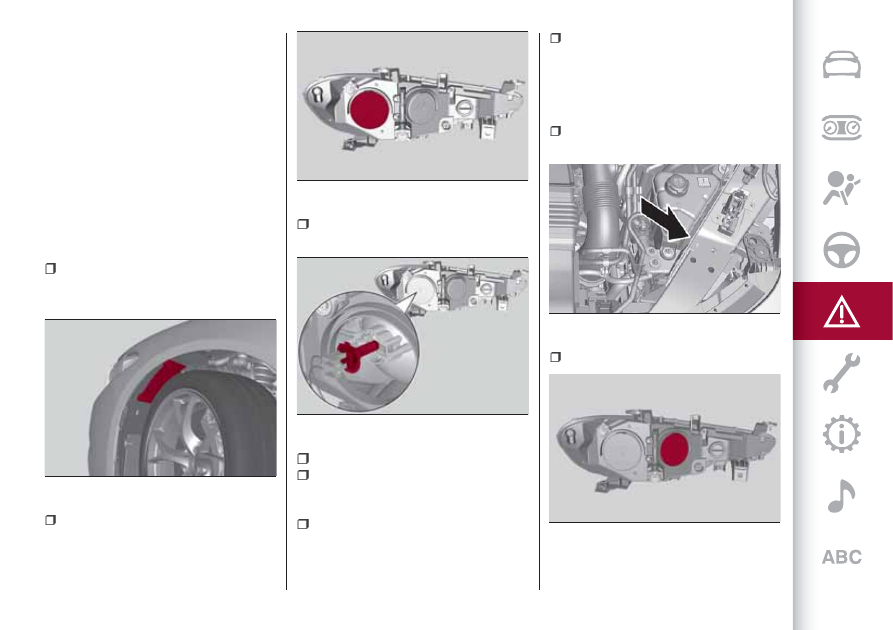

Верхний оптический блок
галогенные лампы ближнего/
дальнего света

Фары ближнего света
Замена лампы данных фар выполняется
следующим образом:

снимите верхний кожух надколесных

дуг, открутив два крепежных винта
РИС. 133;

снимите крышку РИС. 134;

извлеките блок лампы/разъема из

корпуса проектора РИС. 135;

извлеките лампу из разъема;
установите новую лампу,

убедившись, что она вставлена в разъем
должным образом;

затем вставьте блок лампы/разъема в

соответствующее гнездо в корпусе
фары, убедившись в правильном
закреплении;

установите кожух с помощью двух

крепежных винтов.

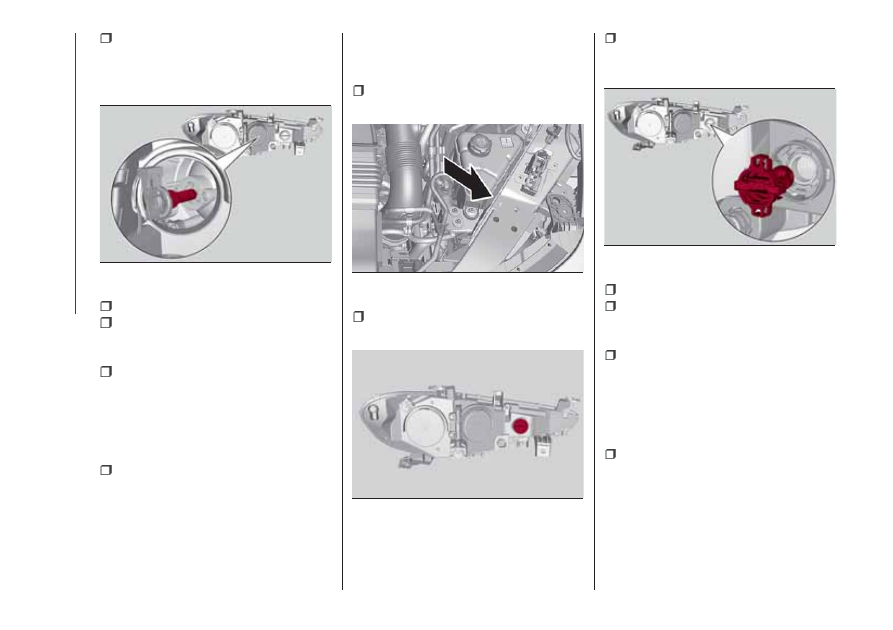

Фары дальнего света
Замена лампы данных фар выполняется
следующим образом:

действуйте изнутри отсека двигателя

РИС. 136;

снимите крышку РИС. 137;

133

08026S0001EM

134

08026S0002EM

135

08026S0003EM

136

08026S0023EM

137

08026S0004EM

151

поверните против часовой стрелки

блок лампы, патрона и разъема, а затем
извлеките его из корпуса фары
РИС. 138;

извлеките лампу из патрона;
установите новую лампу,

убедившись, что она вставлена в патрон
должным образом;

затем вставьте блок лампы,

лампового патрона и разъема в
соответствующее гнездо в корпусе
проектора и поверните его по часовой
стрелке, убедившись в правильном
креплении;

установите защитную крышку.

световые указатели поворота
Замена лампы данных фар выполняется
следующим образом:

действуйте изнутри отсека двигателя

РИС. 139;

поверните крышку и снимите ее

РИС. 140;

разблокируйте блок лампы, патрона и

разъема, а затем извлеките его из
корпуса фары РИС. 141;

извлеките лампу из патрона;
установите новую лампу,

убедившись, что она вставлена в патрон
должным образом;

затем вставьте блок лампы,

лампового патрона и разъема в
соответствующее гнездо в корпусе
проектора и поверните его по часовой
стрелке, убедившись в правильном
креплении;

установите защитную крышку.

138

08026S0005EM

139

08026S0023EM

140

08026S0006EM

141

08026S0007EM

152

ЧРЕЗВЫЧАЙНЫЕ

СИ

ТУ

АЦ

ИИ

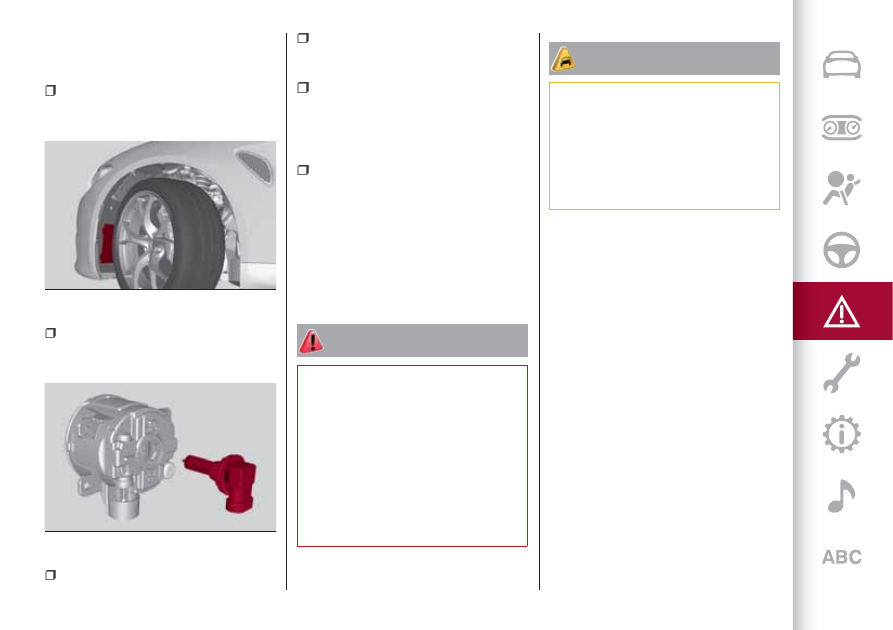

Передние противотуманные фары
Замена ламп выполняется следующим
образом:

снимите нижний кожух надколесных

дуг, открутив два крепежных винта
РИС. 142;

выньте блок лампы и патрона из

корпуса фары, поворачивая его против
часовой стрелки РИС. 143;

извлеките лампу из патрона

установите новую лампу,

убедившись, что она вставлена в патрон
должным образом;

затем вставьте блок лампы и патрона

в соответствующее гнездо в корпусе
фары и поверните его по часовой
стрелке, убедившись в правильном
закреплении.

установите кожух с помощью двух

крепежных винтов.

Передний оптический блок
ксеноновые лампы ближнего/
дальнего света

Для замены ламп ближнего/дальнего
света обратитесь в сервисный центр
Alfa Romeo

ВНИМАНИЕ!

127) Перед заменой лампы убедитесь в том,
что выхлопная система остыла:
ОПАСНОСТЬ ОЖОГА!

128) Модификации или ремонт
электрооборудования, выполненные
неправильно и безучета технических
характеристик системы в целом, могут
привести к нарушению работы и вызвать
пожар.

129) Галогенные лампы содержат газпод
давлением: в случае их поломки осколки
могут разлететься в стороны.

ПРЕДУПРЕЖДЕНИЕ

58) При работе с галогенными лампами
касайтесь только металлических частей
лампы. Прикосновение пальцев к стеклянной
колбе лампы снижает яркость света лампы
и ведет к сокращению срока ее службы. При
случайном контакте с колбой протрите ее
тканью, смоченной в спирте, и дайте
высохнуть.
