ДИСПЛЕЙ

ОПИСАНИЕ

Автомобиль может быть оснащен дисплеем TFT с экраном 3,5" или 7".

ДИСПЛЕЙ TFT С ВОЗМОЖНОСТЬЮ ПЕРЕКОНФИГУРАЦИИ

В условиях эксплуатации экран разделен на множество областей, в которых указана выбранная передача, выведены

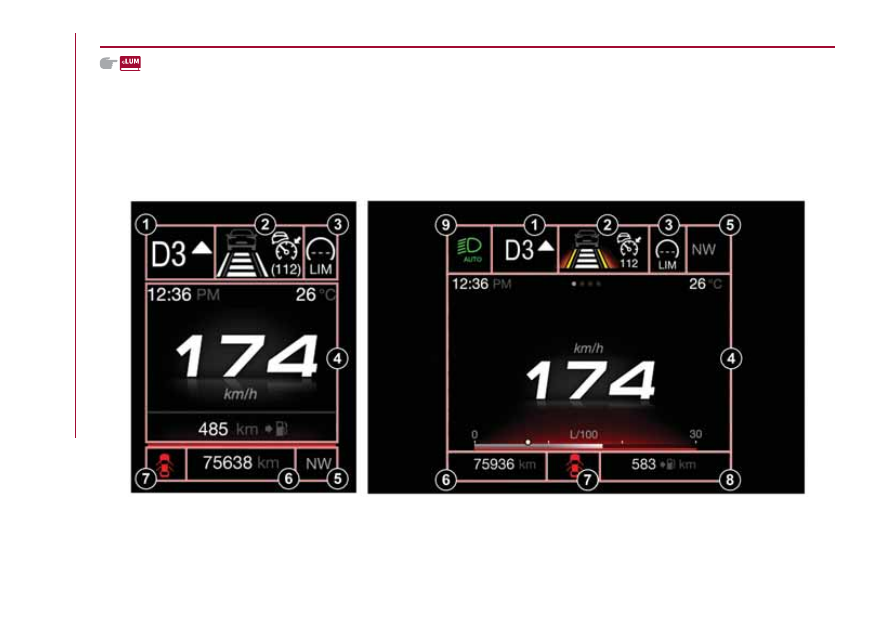

предупреждения и сообщения о неполадках. На РИС. 46 приведена схема дисплея с указанием различных секторов.

46

05036S0001EM

46

ЗНАК

ОМСТ

ВО

С

П

РИБОРНОЙ

ПАНЕЛЬЮ

1 Информация о выбранной
передаче

Автоматическая коробка передач

Отображает следующую информацию и
работе КПП:

режим работы КПП (M, P, R, N, D).

При переключении передач с помощью
подрулевых рычагов управления (где
присутствуют) в режиме D или в
ручном режиме М указывает цифрой
выбранную передачу. Кроме того, в
режиме М отображается стрелка,
оповещающая о необходимости
переключения передачи на более
высокую или на более низкую.

Механическая коробка передач

Отображает следующую информацию и
работе КПП:

включенная передача (1, 2, 3, 4, 5, 6,

N или R) и необходимость
переключения передачи на более
высокую или на более низкую.

2 Системы предупреждения
фронтального и бокового
столкновения, Cruise Control

Отображает работу режимов:

Forward Collision Warning (FCW);
Lane Departure Warning (LDW);
Cruise Control (CC) или Active

Cruise Control (ACC) (где
предусмотрено).

Дополнительная информация доступна
в соответствующих параграфах.

3 Индикатор превышения
скорости

Отображает информацию о функции
Speed Limiter.

Дополнительная информация доступна
в соответствующем параграфе.

4 Основная настраиваемая область

Предоставляет доступ к следующим
окнам:

Главная.
Маршрут A.
Маршрут В (активируемый/

дезактивируемый через систему
Connect)

Производительность.

Окна могут быть выбраны по очереди с
помощью кнопки, указанной на
РИС. 47.

В зависимости от выбранного режима
вождения, устанавливаемого через
систему “AAlfa DNA™ Pro” (Dynamic,

Normal, Advanced Efficiency и RACE),
вид графического отображения на
экране может различаться. Инструкции
по навигации и информация о вызове
могут отображаться не только на
дисплее системы Connect, но и на этом
участке дисплея; настройка данных
функций выполняется в системе
Connect.

Главная
Для режимов: Dynamic, Normal и
Advanced Efficiency на экране
отображаются следующие параметры:

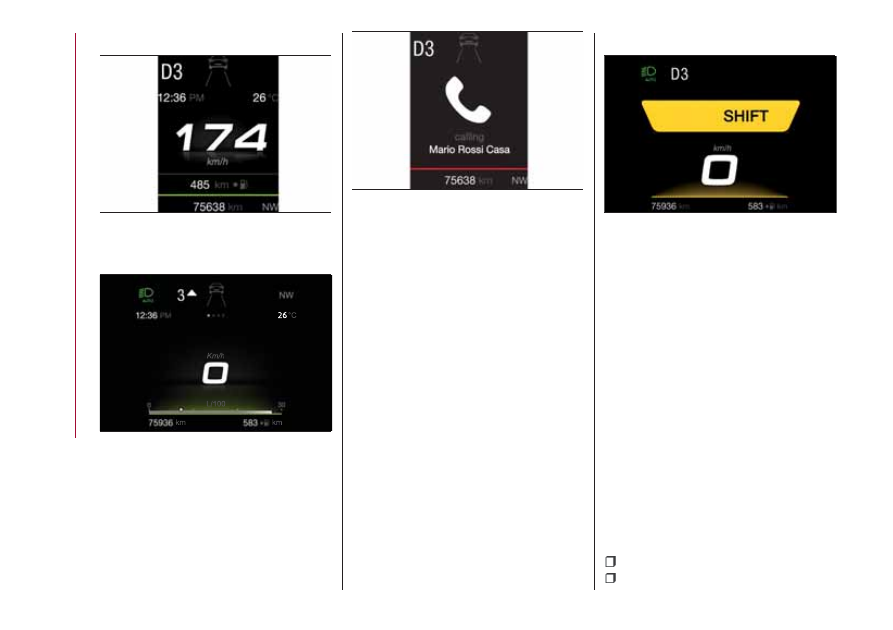

Время РИС. 48 или РИС. 49 (на

дисплее TFT с экраном 3,5" функция
отображается в том случае, если не
включен режим повтора функции
"Телефон" РИС. 50 ).

Температура окружающей среды (на

дисплее TFT с экраном 3,5" функция
отображается в том случае, если не
включен режим повтора функции
"Телефон" ).

Текущая скорость (функция

отображается только в том случае, если
не включены режимы повтора функций
"Навигация" и "Телефон").

Запас хода (на дисплее TFT с

экраном 3,5" функция отображается в
том случае, если не включены режимы
повтора функций "Радио" и "Медиа" и
"Навигатор").

47

05036S0002EM

47

Дисплей TFT с экраном 3,5"

Дисплей TFT с экраном 7"

В режиме RACE (где имеется) индекс
указания потребления не включен, а на
экране отображается спортивный
индикатор переключения передач.
Спортивный индикатор переключения
передач представляет собой три
желтых сектора, подсветка третьего
сектора с надписью "SHIFT"
свидетельствует о необходимости
переключения передачи.

Дисплей TFT с экраном 7"

Маршрут A и В
При установке замка зажигания в
положение ON функция "Trip
computer" дает возможность просмотра
во всех режимах вождения (Dynamic,
Normal, Advanced Efficiency и RACE)
параметров работы автомобиля. Данная
функция характеризуется двумя
отдельными устройствами памяти,
обозначенными Trip A и Trip B
(последнее из них можно отключить
через систему Connect), в которых
хранятся данные о выполненных
поездках автомобиля (маршрутах)
независимо друг от друга.

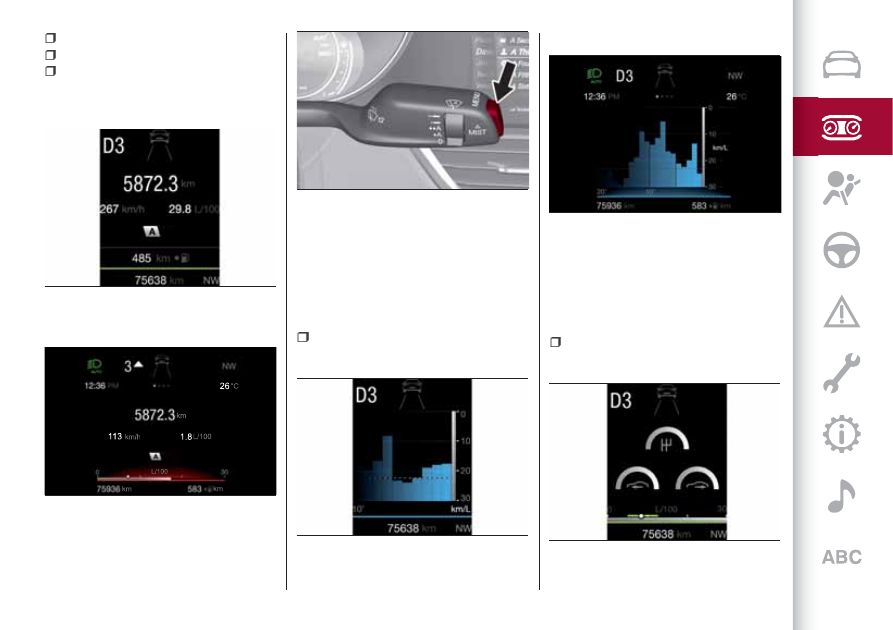

Поездка A и Поездка B позволяют
отображать на дисплее следующие
параметры:

Пройденное расстояние
Средний расход

48

05036S0003EM

49

05036S0104EM

50

05036S0030EM

51

05036S0005EM

48

ЗНАК

ОМСТ

ВО

С

П

РИБОРНОЙ

ПАНЕЛЬЮ

Cредний
Текущий маршрут
Индикатор расхода топлива (только

для дисплея TFT с экраном 7")

Дисплей TFT с экраном 3,5"

Дисплей TFT с экраном 7"

Для сброса параметров нажмите и
держите нажатой кнопку на правом
рычаге РИС. 54.

Приложение Performance
Приведенные параметры отличаются в
зависимости от установленного
режима. Режимы устанавливаются через
систему “Alfa DNA™ Pro” и
представляют собой следующие:

Normal,

Дисплей TFT с экраном 3,5"

Дисплей TFT с экраном 7"

На экране графически представлены
некоторые параметры, напрямую
связанные с эффективностью стиля
вождения с точки зрения расхода
топлива.

Advanced Efficiency,

Дисплей TFT с экраном 3,5"

52

05036S0006EM

53

05036S0107EM

54

05036S0002EM

55

05036S0008EM

56

05036S0009EM

57

05036S0010EM

49
