268

MULTIMEDIA



Your mobile phone’s audio is transmitted through

your vehicle’s audio system; the system will

automatically mute your radio when using the

Uconnect Phone.
For Uconnect customer support:



US visit UconnectPhone.com or call

877-855-8400



Canada visit UconnectPhone.com or call

800-465-2001 (English) or (French) call

800-387-9983

Uconnect Phone allows you to transfer calls

between the system and your mobile phone as you

enter or exit your vehicle and enables you to mute

the system's microphone for private conversation.

The Phone feature is driven through your

Bluetooth® “Hands-Free Profile” mobile phone.

Uconnect features Bluetooth® technology — the

global standard that enables different electronic

devices to connect to each other without wires or a

docking station. Ensure you phone is turned on with

Bluetooth® active and has been paired to the

Uconnect system. Up to 10 mobile phones or audio

devices are allowed to be linked to the system. Only

one linked (or paired) mobile phone and one audio

device can be used with the system at a time.
Phone Button

The Phone button on your steering wheel

is used to get into the Phone Mode and

make calls, show recent, incoming or

outgoing calls, view phonebook, etc.

When you push the button you will hear a BEEP.

The BEEP is your signal to give a command.
Voice Command Button

The Voice Command button on your

steering wheel is only used for “barge in”

and when you are already in a call or

want to make another call.

The button on your steering wheel is also used to

access the Voice Commands for the Uconnect Voice

Command features if your vehicle is equipped.

Phone Operation

OPERATION

Voice commands can be used to operate the

Uconnect Phone and to navigate its menu

structure. Voice commands are required after

most Uconnect Phone prompts. There are two

general methods for how Voice Command works:

1. Say compound commands like “Call John

Smith mobile”.

2. Say the individual commands and allow the

system to guide you to complete the task.

You will be prompted for a specific command and

then guided through the available options.



Prior to giving a voice command, one must wait

for the beep, which follows the “Listen” prompt

or another prompt.



For certain operations, compound commands

can be used. For example, instead of saying

“Call” and then “John Smith” and then “mobile”,

the following compound command can be said:

“Call John Smith mobile.”



For each feature explanation in this section,

only the compound command form of the voice

command is given. You can also break the

commands into parts and say each part of the

command when you are asked for it. For

example, you can use the compound command

form voice command “Search for John Smith,”

or you can break the compound command form

into two voice commands: “Search Contacts”

and when asked, “John Smith.” Please

remember, the Uconnect Phone works best

when you talk in a normal conversational tone,

as if speaking to someone sitting a few feet/

meters away from you.

WARNING!

ALWAYS drive safely with your hands on the

steering wheel. You have full responsibility and

assume all risks related to the use of the

Uconnect features and applications in this vehi

-

cle. Only use Uconnect when it is safe to do so.

Failure to do so may result in an accident involv

-

ing serious injury or death.

MULTIMEDIA

269

NATURAL SPEECH

Your Uconnect Phone Voice system uses a Natural

Language Voice Recognition (VR) engine.
Natural speech allows the user to speak

commands in phrases or complete sentences. The

system filters out certain non-word utterances and

sounds such as “ah” and “eh.” The system handles

fill-in words such as “I would like to”.
The system handles multiple inputs in the same

phrase or sentence such as “make a phone call”

and “to Kelly Smith”. For multiple inputs in the

same phrase or sentence, the system identifies

the topic or context and provides the associated

follow-up prompt such as “Who do you want to

call?” in the case where a phone call was

requested but the specific name was not

recognized.
The system utilizes continuous dialog. When the

system requires more information from the user, it

will ask a question to which the user can respond

without pushing the Voice Command button on the

steering wheel.

HELP COMMAND

If you need assistance at any prompt, or if you want

to know your options at any prompt, say “Help”

following the beep.
To activate the Uconnect Phone from idle, simply

push the Phone button (if active) on your steering

wheel and say a command or say “Help”. All Phone

sessions begin with a push of the VR button or the

Phone button.

CANCEL COMMAND

At any prompt, after the beep, you can say “Cancel”

and you will be returned to the main menu.
You can also push the VR button or Phone button

on your steering wheel when the system is listening

for a command and be returned to the main or

previous menu.

PAIR (LINK) UCONNECT PHONE TO A MOBILE

PHONE

Use this QR code to access your

digital experience.
To begin using your Uconnect

Phone, you must pair your

compatible Bluetooth®-enabled

mobile phone. Mobile phone

pairing is the process of

establishing a wireless connection between a

cellular phone and the Uconnect system.
To complete the pairing process, you will need to

reference your mobile phone’s manual. Please

visit UconnectPhone.com for complete mobile

phone compatibility information.

Uconnect 3 With 5-inch Display

NOTE:



You must have Bluetooth® enabled on your

phone to complete this procedure.



The vehicle must be in PARK or at a standstill.

Follow the steps below to pair your phone:
1. Place the ignition in the ACC or ON/RUN

position.

2. Press the Phone button.

NOTE:



If there are no phones currently connected

with the system, a pop-up will appear asking

if you would like to pair a mobile phone.



This pop-up only appears when the user

enters Phone Mode and no other device(s)

have previously been paired. If the system

5

270

MULTIMEDIA



has a phone previously paired, even if no

phone is currently connected with the

system, this pop-up will not appear.

3. Select “Yes” to begin the pairing process.
4. Search for available devices on your

Bluetooth®-enabled mobile phone.



Press the Settings button on your mobile

phone.



Select “Bluetooth®” and ensure it is

enabled. Once enabled, the mobile phone

will begin to search for Bluetooth® connec

-

tions.

NOTE:

During the pairing procedure, you may receive a

pop-up on your touchscreen asking you to make

sure the PIN on the touchscreen matches the PIN

from the pop-up on your mobile phone.
5. If “No” is selected, and you still would like to

pair a mobile phone, press the Phone Pairing

or Settings button from the Uconnect Phone

main screen.



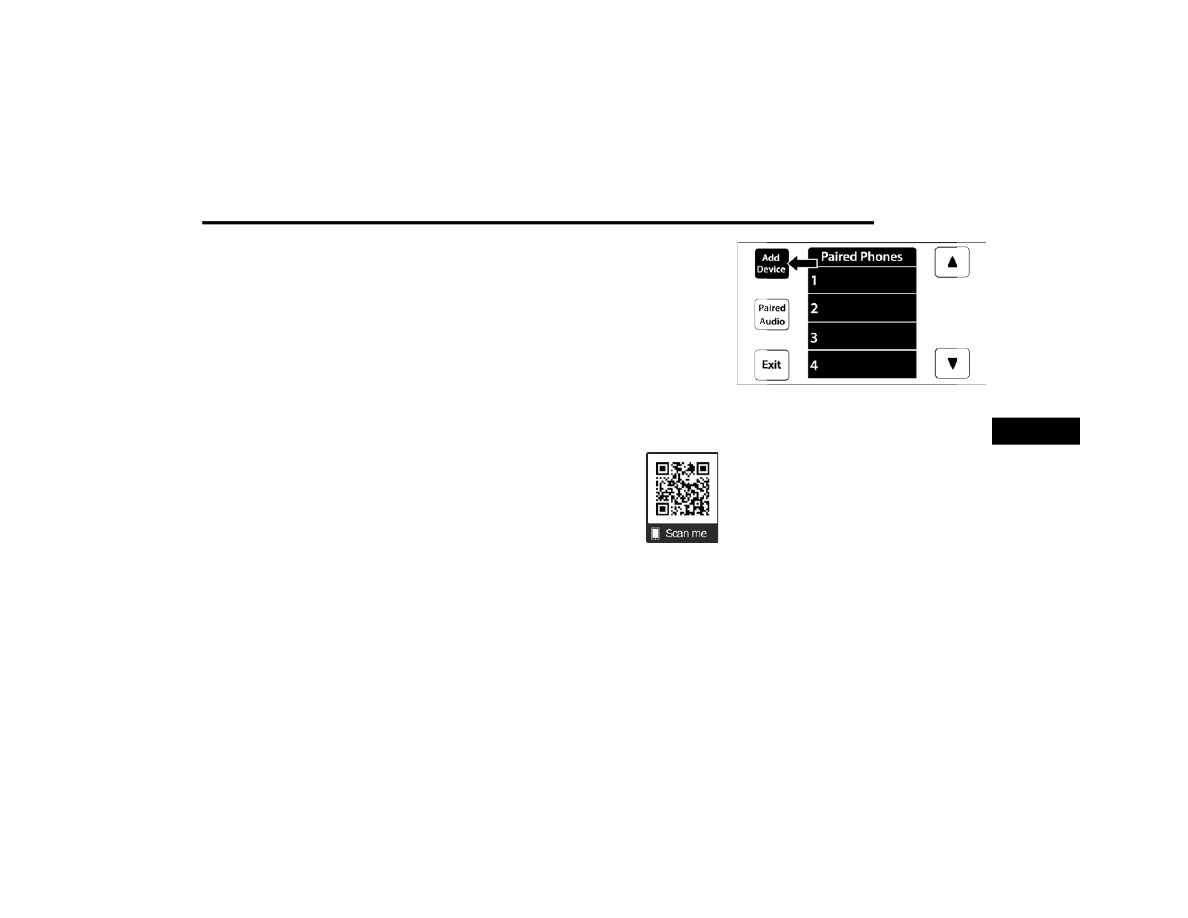

Press the Paired Phones button or the Add

Device button.



Search for available devices on your

Bluetooth®-enabled mobile phone (see

below). When prompted on the phone,

select “Uconnect” and accept the connec

-

tion request.

6. Uconnect Phone will display an in-progress

screen while the system is connecting.

7. When your mobile phone finds the Uconnect

system, select “Uconnect.”

8. When prompted on the mobile phone, accept

the connection request from Uconnect.

9. When the pairing process has successfully

completed, the system will prompt you to

choose whether or not this is your favorite

phone. Selecting “Yes” will make this phone the

highest priority. This phone will take precedence

over other paired phones within range and will

connect to the Uconnect system automatically

when entering the vehicle. Only one mobile

phone and/or one Bluetooth® audio device can

be connected to the Uconnect system at a time.

If “No” is selected, simply select “Uconnect”

from the mobile phone/audio device

Bluetooth® screen, and the Uconnect system

will reconnect to the Bluetooth® device.

NOTE:

For phones which are not made a favorite, the

phone priority is determined by the order in which

it was paired. The most recent phone paired will

have the higher priority.

NOTE:

During the pairing procedure, you may receive a

pop-up on your mobile phone for the Uconnect

system to access your “messages” and “contacts”.

Selecting “Ok” or “Allow” will sync your contacts

with the Uconnect system.
You can also use the following VR command to

bring up the Paired Phone screen from any screen

on the radio:



“Show Paired Phones”

NOTE:

Software updates on your phone or the Uconnect

system may interfere with the Bluetooth®

connection. If this happens, simply repeat the

pairing process. However, first make sure to delete

the device from the list of phones on your

Uconnect system. Next, be sure to remove

Uconnect from the list of devices in your phone’s

Bluetooth® settings.

CONNECTING TO A PARTICULAR MOBILE

PHONE OR AUDIO DEVICE AFTER PAIRING

Uconnect Phone will automatically connect to the

highest priority paired phone and/or Audio Device

within range. If you need to choose a particular

phone or audio device follow these steps:
1. Press the Settings button on the touchscreen.
2. Press the Paired Phones or Audio Sources

button.

3. Press to select the particular phone or the

particular audio device. A pop-up menu will

appear; press “Connect Phone”.

4. Press the X to exit out of the Settings screen.

MULTIMEDIA

271

DISCONNECTING OR DELETING A PHONE OR

AUDIO DEVICE

Uconnect 3 With 5-inch Display

1. Press the Uconnect Phone Pairing or Settings

button.

2. Press the Paired Phones or Audio Sources

button.

3. Press the Settings button located to the right

of the device name for a different phone or

audio device than the currently connected

device or press the preferred Connected

Phone from the list.

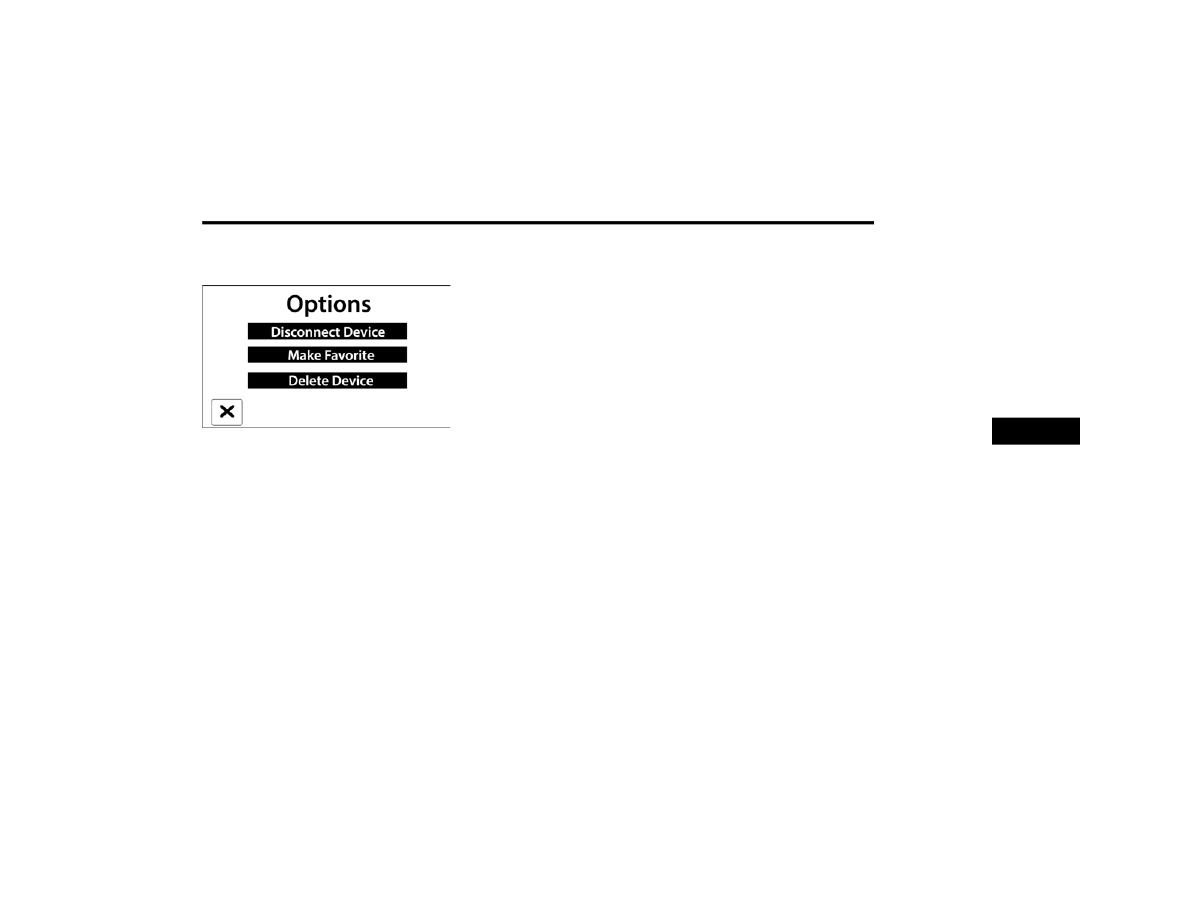

4. The option’s pop-up will be displayed.
5. Press the Disconnect Device or the Delete

Device button on the touchscreen.

6. Press the X to exit out of the Settings screen.

MAKING A PHONE OR AUDIO DEVICE A

FAVORITE

1. On the Paired Phone/Audio Sources screen,

press the Settings button located to the right

of the device name for a different phone or

audio device than the currently connected

device or press the preferred “Connected

Phone” from the list.

2. The option’s pop-up will be displayed.
3. Press the Make Favorite button on the

touchscreen; you will see the chosen device

move to the top of the list.

4. Press the X to exit out of the Settings screen.

PHONEBOOK DOWNLOAD (AUTOMATIC

PHONEBOOK TRANSFER FROM MOBILE

PHONE) — IF EQUIPPED

If supported by your phone, Uconnect Phone has

the ability to download contact names and number

entries from the mobile phone’s phonebook.

Specific Bluetooth® Phones with Phonebook

Access Profile may support this feature. Your

mobile phone may receive a pop-up asking for

permission for the Uconnect system to access your

messages and contacts. Selecting “Ok” or “Allow”

will sync your contacts with the Uconnect system.

See the Uconnect website, UconnectPhone.com,

for supported phones.



To call a name from a downloaded mobile

phonebook,

Ú

page 275.



Automatic download and update of a phone

-

book, if supported, begins as soon as the

Bluetooth® wireless phone connection is made

to the Uconnect Phone, for example, after you

start the vehicle.



A maximum of 5,000 contact names with four

numbers per contact will be downloaded and

updated every time a phone is connected to the

Uconnect Phone.



Depending on the maximum number of entries

downloaded, there may be a short delay before

the latest downloaded names can be used. Until

then, if available, the previously downloaded

phonebook is available for use.



Only the phonebook of the currently connected

mobile phone is accessible.



This downloaded phonebook cannot be edited

or deleted on the Uconnect Phone. These can

only be edited on the mobile phone. The

changes are transferred and updated to

Uconnect Phone on the next phone connection.

5

272

MULTIMEDIA



MANAGING YOUR FAVORITES — IF EQUIPPED

There are two ways you can add an entry to your

favorites:
1. After loading the mobile phonebook, press

the Favorites button on the touchscreen, and

then press one of the +Add Favorite Contact

buttons that appears on the list.

2. After loading the mobile phonebook, select

“Contacts” from the Phone main screen, and

then select the appropriate number. Press the

Down Arrow button or the Settings Gear button

next to the selected number to display the

option’s pop-up. In the pop-up, select “Add to

Favorites”.

NOTE:

If the Favorites list is full, you will be asked to

remove an existing favorite.

TO REMOVE A FAVORITE — IF EQUIPPED

1. To remove a Favorite, select “Favorites” from

the Phone main screen.

2. Next, select the Down Arrow icon or the

Settings Gear icon next to the contact you want

to remove from your favorites. This will bring

up the options for that Favorite contact.

3. Deselect the Star icon to delete the Favorite.

Phone Call Features

The following features can be accessed through

the Uconnect Phone if the feature(s) are available

and supported by Bluetooth® on your mobile

service plan. For example, if your mobile service

plan provides three-way calling, this feature can be

accessed through the Uconnect Phone. Check with

your mobile service provider for the features that

you have.
Listed below are the phone options with Uconnect:



Redial



Dial by pressing in the number



Voice Commands (Dial by Saying a Name, Call

by Saying a Phonebook Name, Redial or Call

Back)



Favorites



Mobile Phonebook



Recent Call Log



SMS Message Viewer

CALL CONTROLS

The touchscreen allows you to control the following

call features:

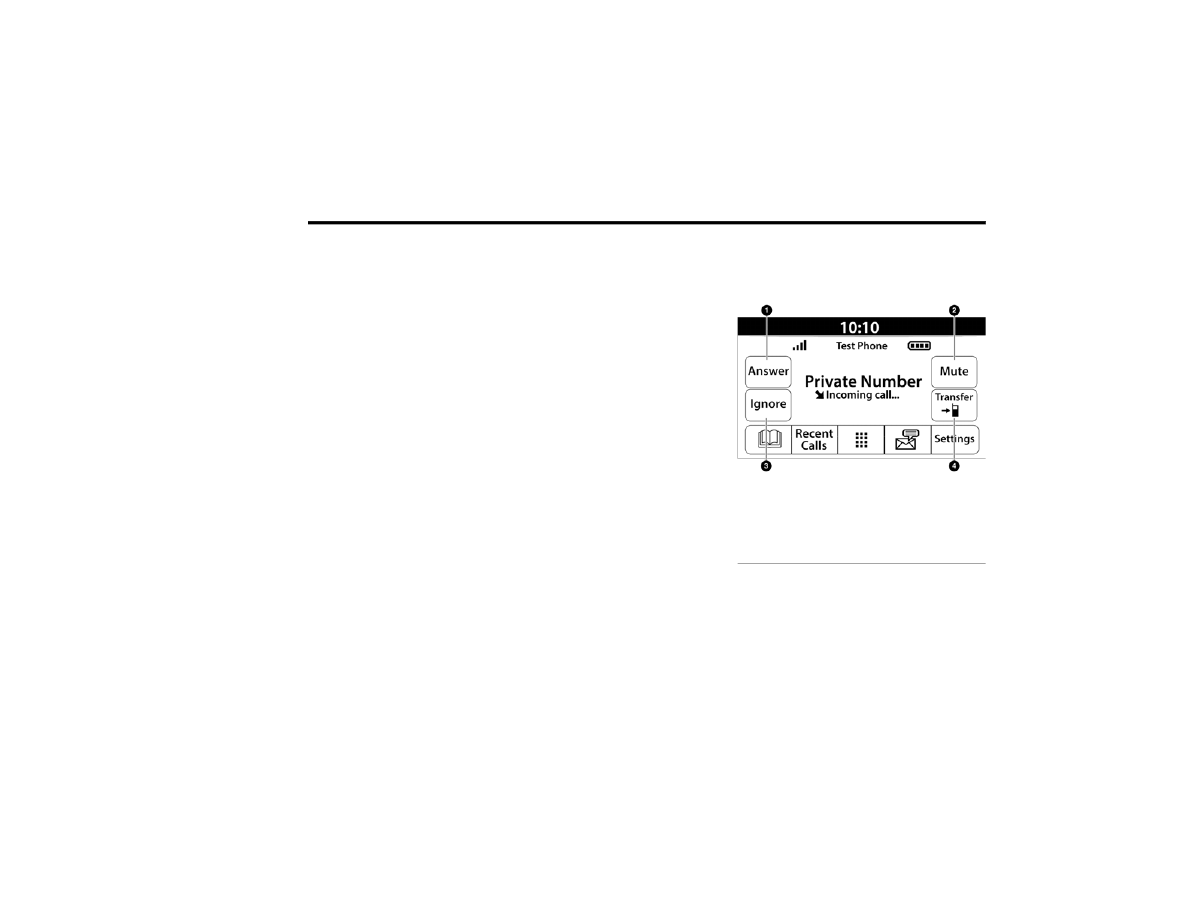

Uconnect 3 With 5-inch Display

Other phone call features include:



End Call



Hold/Unhold/Resume



Swap two active calls

1 — Answer
2 — Mute/Unmute
3 — Ignore
4 — Transfer

MULTIMEDIA

273

KEY PAD NUMBER ENTRY

1. Press the Phone button.
2. Press the Dial/Keypad button on the

touchscreen.

3. The Touch-Tone screen will be displayed.
4. Use the numbered buttons on the

touchscreens to enter the number and press

“Dial/Call”.

RECENT CALLS — IF EQUIPPED

You may browse a list of the most recent of each of

the following call types:



All Calls



Incoming Calls or Calls Received



Outgoing Calls or Calls Made



Missed Calls

These can be accessed by pressing the Recent

Calls button on the phone main screen.
You can also push the VR button on your steering

wheel and perform the above operation. For

example, say “Show my incoming calls”.

ANSWER OR IGNORE AN INCOMING CALL — NO

CALL CURRENTLY IN PROGRESS

When you receive a call on your mobile phone, the

Uconnect Phone will interrupt the vehicle audio

system. Push the Phone button on the steering

wheel, press the Answer button on the

touchscreen.

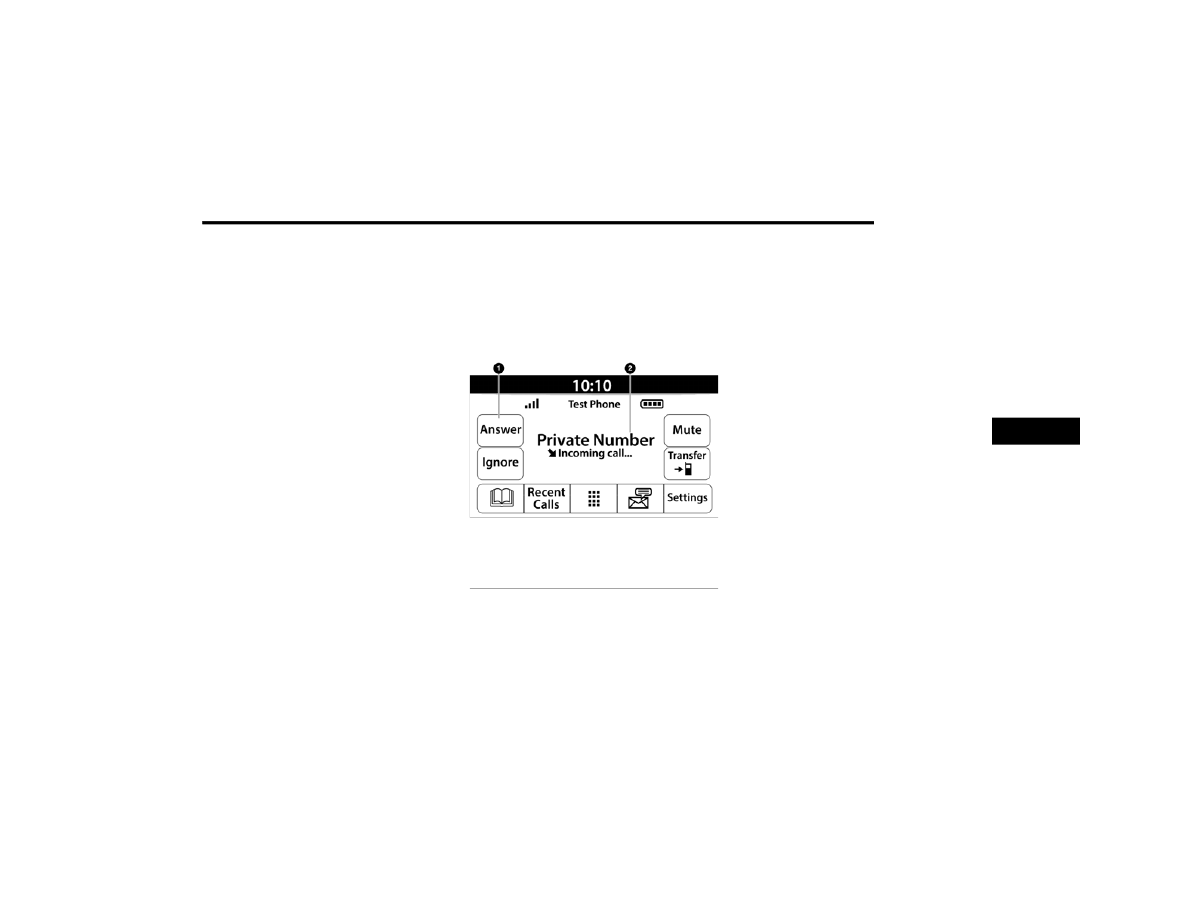

Uconnect 3 With 5-inch Display

ANSWER OR IGNORE AN INCOMING CALL —

CALL CURRENTLY IN PROGRESS

If a call is currently in progress and you have

another incoming call, you will hear the same

network tones for call waiting that you normally

hear when using your mobile phone. Push the

Phone button on the steering wheel, press the

Answer button on the touchscreen, or press the

Caller ID box to place the current call on hold and

answer the incoming call.
NOTE:

Phones that are compatible with the Uconnect

system in the market today do not support

rejecting an incoming call when another call is in

progress. Therefore, the user can only answer an

incoming call or ignore it.

DO NOT DISTURB

With Do Not Disturb, you can disable notifications

from incoming calls and texts, allowing you to keep

your eyes on the road and hands on the wheel. For

your convenience, there is a counter display to

keep track of your missed calls and text messages

while Do Not Disturb is active.
Do Not Disturb can automatically reply with a text

message, a call, or both when declining an

incoming call and send it to voicemail.

1 — Answer Button
2 — Caller ID Box

5

274

MULTIMEDIA



Automatic reply messages can be:



“I am driving right now, I will get back to you

shortly”.



Create a custom auto reply message up to

160 characters.

NOTE:

Only the first 25 characters can be seen on the

touchscreen while typing a custom message.
While in Do Not Disturb, Conference Call can be

selected so you can still place a second call

without being interrupted by incoming calls.
NOTE:



Reply with text message is not compatible with

iPhone® devices.



Auto reply with text message is only available on

phones that support Bluetooth® Message

Access Profile (MAP).

PLACE/RETRIEVE A CALL FROM HOLD

During an active call, press the Hold or Call On Hold

button on the Phone main screen.

MAKING A SECOND CALL WHILE CURRENT

CALL IS IN PROGRESS

You can place a call on hold by pressing the Hold

button on the Phone main screen, then dial a

number from the keypad (if supported by your

mobile phone), recent calls, SMS Inbox or from the

phonebooks.

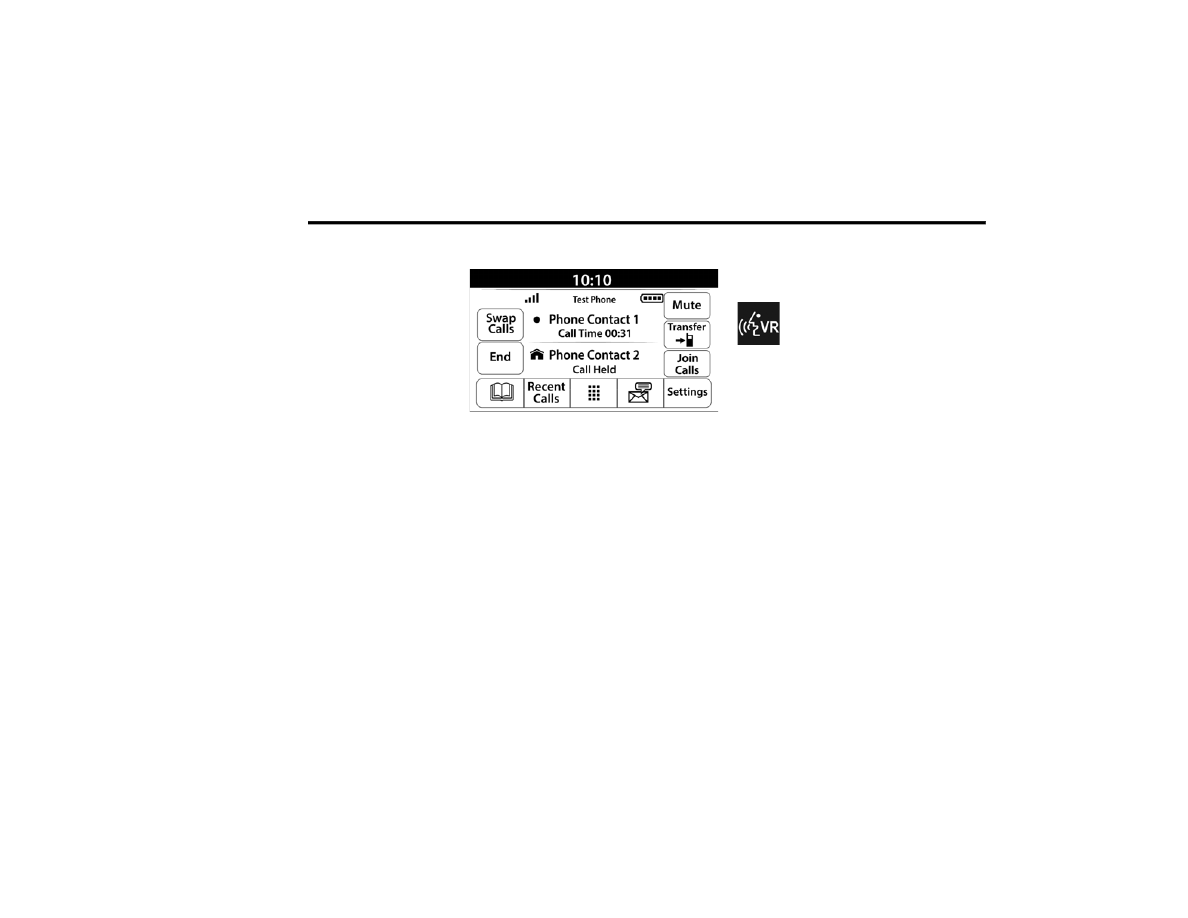

TOGGLING BETWEEN CALLS

Uconnect 3 With 5-inch Display

If two calls are in progress (one active and one on

hold), press the Swap Calls button on the phone

main screen. Only one call can be placed on hold

at a time.
You can also push the Phone button to toggle

between the active and held phone call.

JOIN CALLS

When two calls are in progress (one active and one

on hold), press the Join/Merge Calls button on the

Phone main screen to combine all calls into a

conference call.

CALL TERMINATION

To end a call in progress, momentarily press the

End Call button on the touchscreen or the Phone

End button on the steering wheel. Only the active

call(s) will be terminated and if there is a call on

hold, it will become the new active call.

REDIAL

Push the VR button and after the

“Listening” prompt and the following

beep, say “Redial.”

The Uconnect Phone will call the last number that

was dialed from your mobile phone.

CALL CONTINUATION

Call continuation is the progression of a phone call

on the Uconnect Phone after the vehicle ignition

has been switched to OFF.
NOTE:

The call will remain within the vehicle audio system

until the phone becomes out of range for the

Bluetooth® connection. It is recommended to

press the Transfer button on the touchscreen

when leaving the vehicle.

Advanced Phone Connectivity

TRANSFER CALL TO AND FROM MOBILE PHONE

The Uconnect Phone allows ongoing calls to be

transferred from your mobile phone without

terminating the call. To transfer an ongoing call

from your connected mobile phone to the

Uconnect Phone or vice versa, press the Transfer

button on the Phone main screen.

MULTIMEDIA

275

Things You Should Know About Uconnect

Phone

VOICE COMMAND

For the best performance:



Always wait for the beep before speaking



Speak normally, without pausing, just as you

would speak to a person sitting a few feet/

meters away from you



Ensure that no one other than you is speaking

during a voice command period



Low-To-Medium Blower Setting



Low-To-Medium Vehicle Speed



Low Road Noise



Smooth Road Surface



Fully Closed Windows



Dry Weather Conditions

Even though the system is designed for many

languages and accents, the system may not always

work for some.
NOTE:

It is recommended that you do not store names in

your Favorites phonebook while the vehicle is in

motion.
Number and name recognition rate is optimized

when the entries are not similar. You can say “O”

(letter “O”) for “0” (zero).
Even though international dialing for most number

combinations is supported, some shortcut dialing

number combinations may not be supported.
Audio Performance
Audio quality is maximized under:



Low-To-Medium Blower Setting



Low-To-Medium Vehicle Speed



Low Road Noise



Smooth Road Surface



Fully Closed Windows



Dry Weather Conditions



Operation From The Driver's Seat

Performance such as audio clarity, echo, and

loudness to a large degree rely on the phone and

network, and not the Uconnect Phone.
Echo at the far end can sometimes be reduced by

lowering the in-vehicle audio volume.

PHONE VOICE COMMANDS

Making and answering hands-free phone calls is

easy with Uconnect. When the Phonebook button

is illuminated on your touchscreen, your system is

ready. Check UconnectPhone.com for mobile

phone compatibility and pairing instructions.
Push the Phone button   and wait for the beep to

say a command. See some examples below:



“Call John Smith”



“Dial 123 456 7890”



“Redial” (call previous outgoing phone number)



“Call back” (call previously answered incoming

phone number)

Did You Know: When providing a Voice Command,
push the Phone button   and say “Call”, then

pronounce the name exactly as it appears in your

phonebook. When a contact has multiple phone

numbers, you can say “Call John Smith work”.

VOICE TEXT REPLY — IF EQUIPPED

Uconnect can announce incoming text messages.
Push the VR button   or Phone button   and

say:
1. “Listen” to have the system read an incoming

text message. (Must have compatible mobile

phone paired to Uconnect system.)

WARNING!

ALWAYS drive safely with your hands on the

wheel. You have full responsibility and assume

all risks related to the use of the Uconnect

features and applications in this vehicle. Only

use Uconnect when it is safe to do so. Failure to

do so may result in an accident involving serious

injury or death.

5

276

MULTIMEDIA



2. “Reply” after an incoming text message has

been read.
Listen to the Uconnect prompts. After the

beep, repeat one of the predefined messages

and follow the system prompts.

NOTE:

Only use the numbering listed in the provided

table. Otherwise, the system will not transpose the

message.

Did You Know: Your mobile phone must have the

full implementation of the Message Access Profile

(MAP) to take advantage of this feature. For details

about MAP, visit UconnectPhone.com.
Apple® iPhone® iOS 5 or later supports reading

incoming text messages only. For further

information on how to enable this feature on your

Apple® iPhone®, refer to your iPhone® “User

Manual”.
Did You Know: Voice Text Reply is not compatible

with iPhone®, but if your vehicle is equipped with

Siri® Eyes Free, you can use your voice to send a

text message.

SIRI® EYES FREE — IF EQUIPPED

When used with your Apple® iPhone® connected

to your vehicle via Bluetooth®, Siri lets you use

your voice to send text messages, select media,

place phone calls and much more. Siri uses your

natural language to understand what you mean

and responds back to confirm your requests. The

system is designed to keep your eyes on the road

and your hands on the wheel by letting Siri help you

perform useful tasks.
To enable Siri, push and hold, then release the

Uconnect Voice Recognition (VR) button on the

steering wheel. After you hear a double beep, you

can ask Siri to play podcasts and music, get

directions, read text messages, and many other

useful requests.

BLUETOOTH® COMMUNICATION LINK

Mobile phones may lose connection to the

Uconnect Phone. When this happens, the

connection can generally be re-established by

restarting the mobile phone. Your mobile phone is

recommended to remain in Bluetooth® ON mode.

POWER-UP

After switching the ignition key from OFF to either

the ON/RUN or ACC position, or after a language

change, you must wait at least 15 seconds prior to

using the system

Ú

page 447.

RADIO OPERATION AND MOBILE PHONES

Under certain conditions, the mobile phone being

on in your vehicle can cause erratic or noisy

performance from your radio. This condition may

be lessened or eliminated by repositioning the

mobile phone within the vehicle. This condition is

not harmful to the radio. If your radio performance

does not satisfactorily improve from repositioning

the mobile phone, it is recommended that the

volume be turned down or off during mobile phone

operation when not using the Uconnect system.

PRE-DEFINED VOICE TEXT REPLY

RESPONSES

Yes.

Stuck in

traffic.

See you later.

No.

Start without

me.

I’ll be late.

Okay.

Where are

you?

I will be 5 <or

10, 15, 20,

25, 30, 45,

60> minutes

late.

Call me.

Are you there

yet?

I’ll call you

later.

I need

directions.

See you in 5

<or 10, 15,

20, 25, 30,

45, 60>

minutes.

I’m on my way. Can’t talk right

now.

I’m lost.

Thanks.

MULTIMEDIA

277

R

EGULATORY

 A

ND

 S

AFETY



I

NFORMATION

US/CANADA
Exposure to Radio Frequency Radiation
The radiated output power of the internal wireless

radio is far below the FCC and IC radio frequency

exposure limits. Nevertheless, the wireless radio

will be used in such a manner that the radio is 8 in

(20 cm) or further from the human body.
The internal wireless radio operates within

guidelines found in radio frequency safety

standards and recommendations, which reflect

the consensus of the scientific community.
The radio manufacturer believes the internal

wireless radio is safe for use by consumers. The

level of energy emitted is far less than the

electromagnetic energy emitted by wireless

devices such as mobile phones. However, the use

of wireless radios may be restricted in some

situations or environments, such as aboard

airplanes. If you are unsure of restrictions, you are

encouraged to ask for authorization before turning

on the wireless radio

Ú

page 447.

OFF-ROAD PAGES — IF EQUIPPED

Your vehicle may be equipped with Off-Road Pages

which display vehicle information related to the

drivetrain, transfer case, and coolant/oil gauges.
To access Off-Road Pages, press the Vehicle

button on the touchscreen, select the Off-Road

Pages tab, and then select the Off-Road button on

the main screen. Off-Road Pages can also be

accessed through the app drawer.

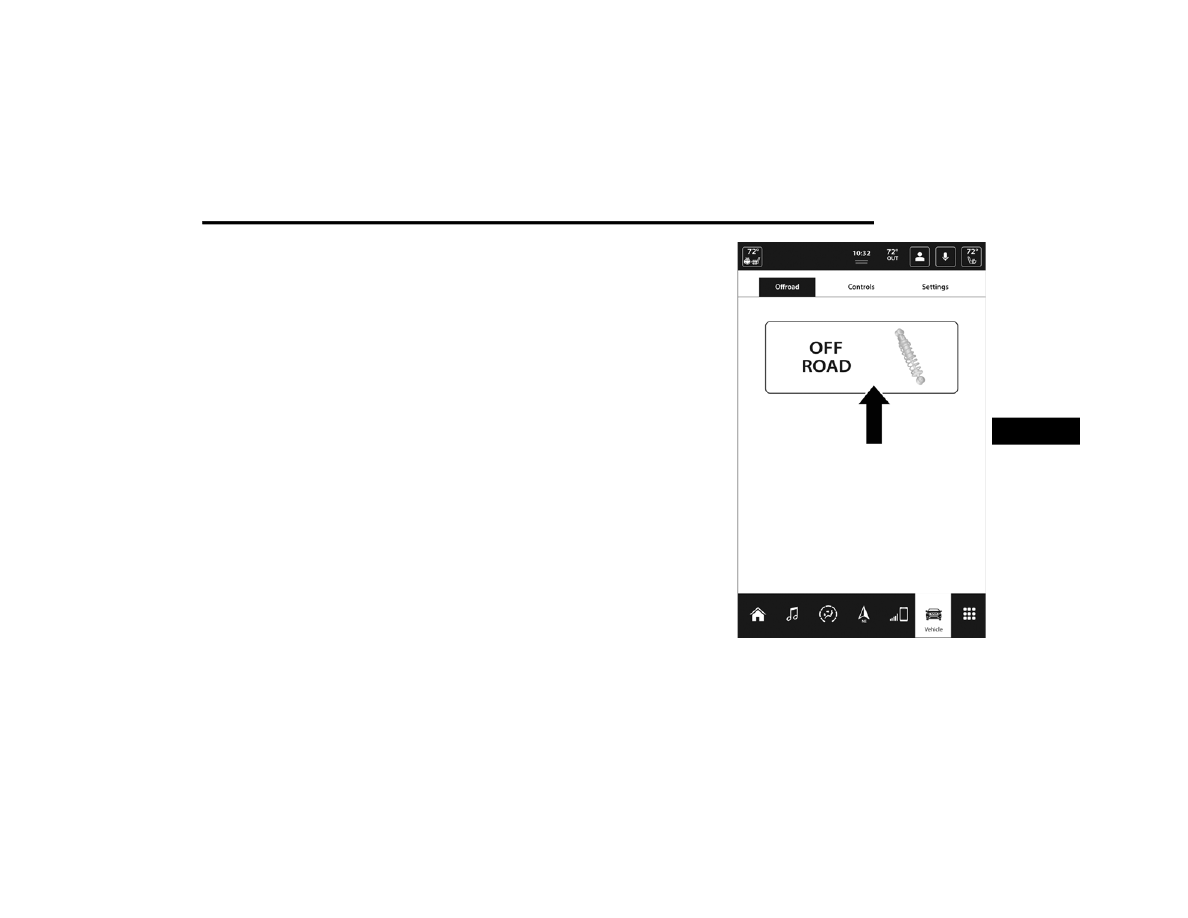

Off-Road Button

5

278

MULTIMEDIA



O

FF

-R

OAD

 P

AGES

 S

TATUS

 B

AR

The Off-Road Pages Status Bar is located along the

bottom of Off-Road Pages and is present in each of

the four selectable page options. It provides

information for the following items:
1. Transfer Case Status
2. Latitude/Longitude
3. Altitude of the vehicle
4. Status of Hill Descent Control and Speed in

MPH (km/h)

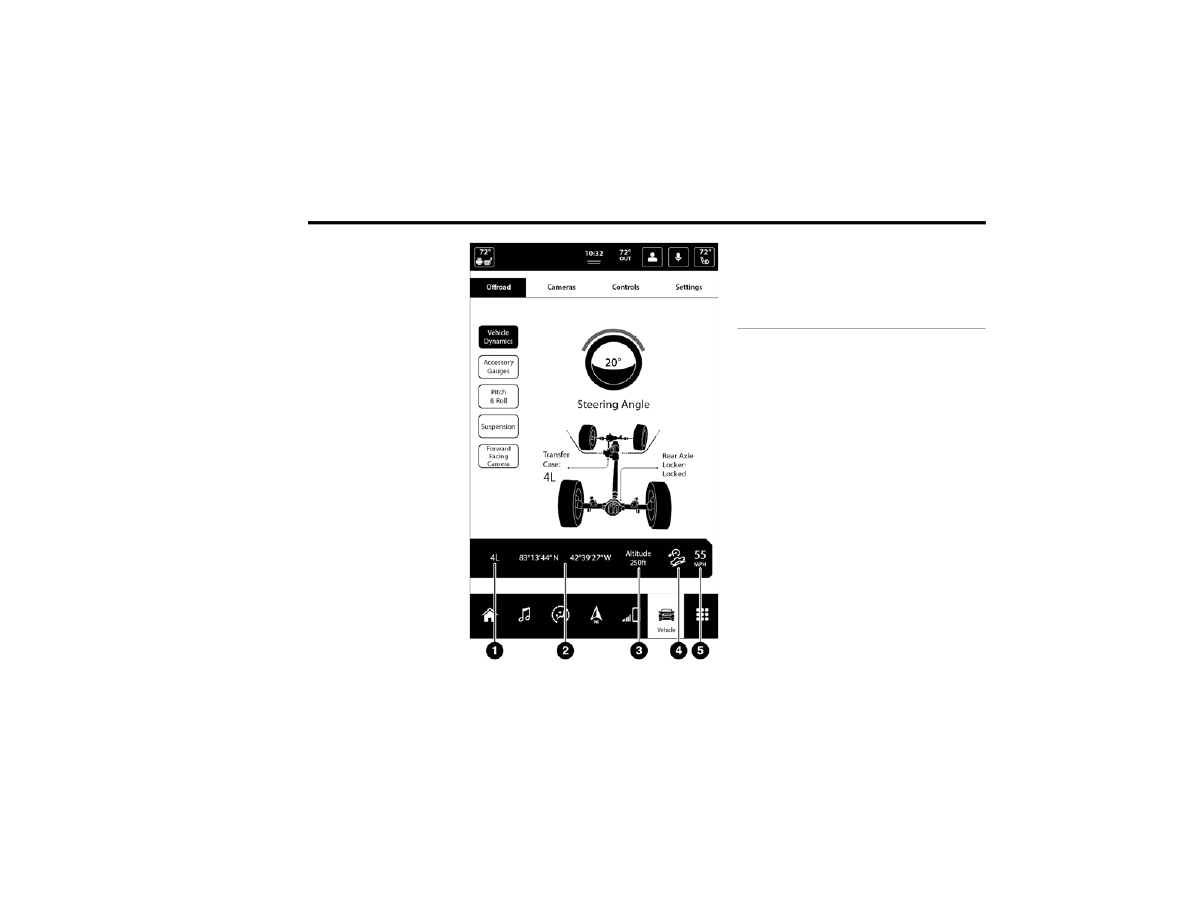

Status Bar 2WD/4WD

1 — Transfer Case Status
2 — Latitude/Longitude
3 — Altitude
4 — Hill Descent Control Status
5 — Current Vehicle Speed

MULTIMEDIA

279

V

EHICLE

 D

YNAMICS

The Vehicle Dynamics page displays information

concerning the vehicle’s transfer case and

steering angle.
The following information is displayed:
1. Status of Transfer Case
2. Status of Front Axles — If Equipped
3. Status of the Rear Axles
4. Steering angle in degrees

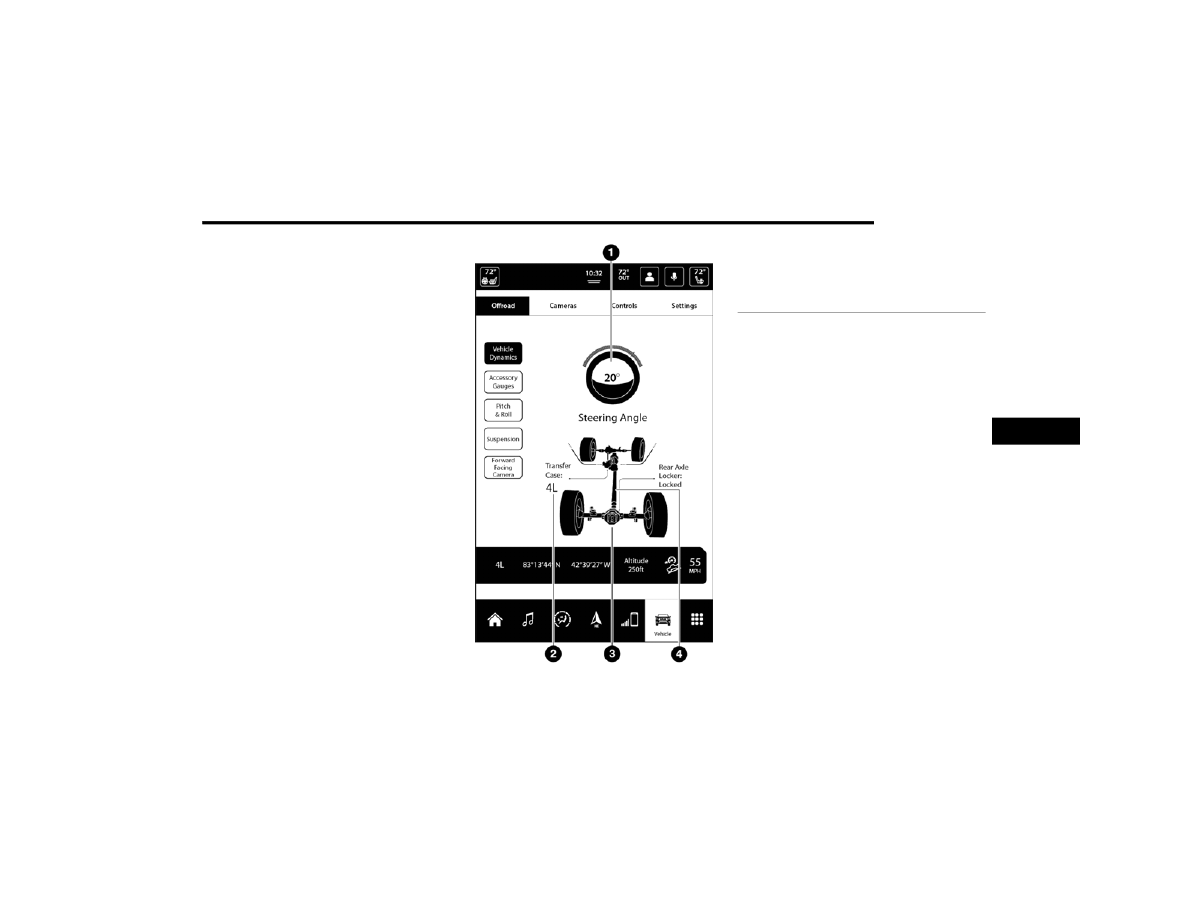

Drivetrain Menu 2WD/4WD

1 — Steering Angle
2 — Transfer Case Status
3 — Rear Axle Locker Status
4 — Rear Axle

5

280

MULTIMEDIA



A

CCESSORY

 G

AUGE

The Accessory Gauge page displays the current

status of the vehicle’s Coolant Temperature, Oil

Temperature, Oil Pressure, Transmission

Temperature, and Battery Voltage.

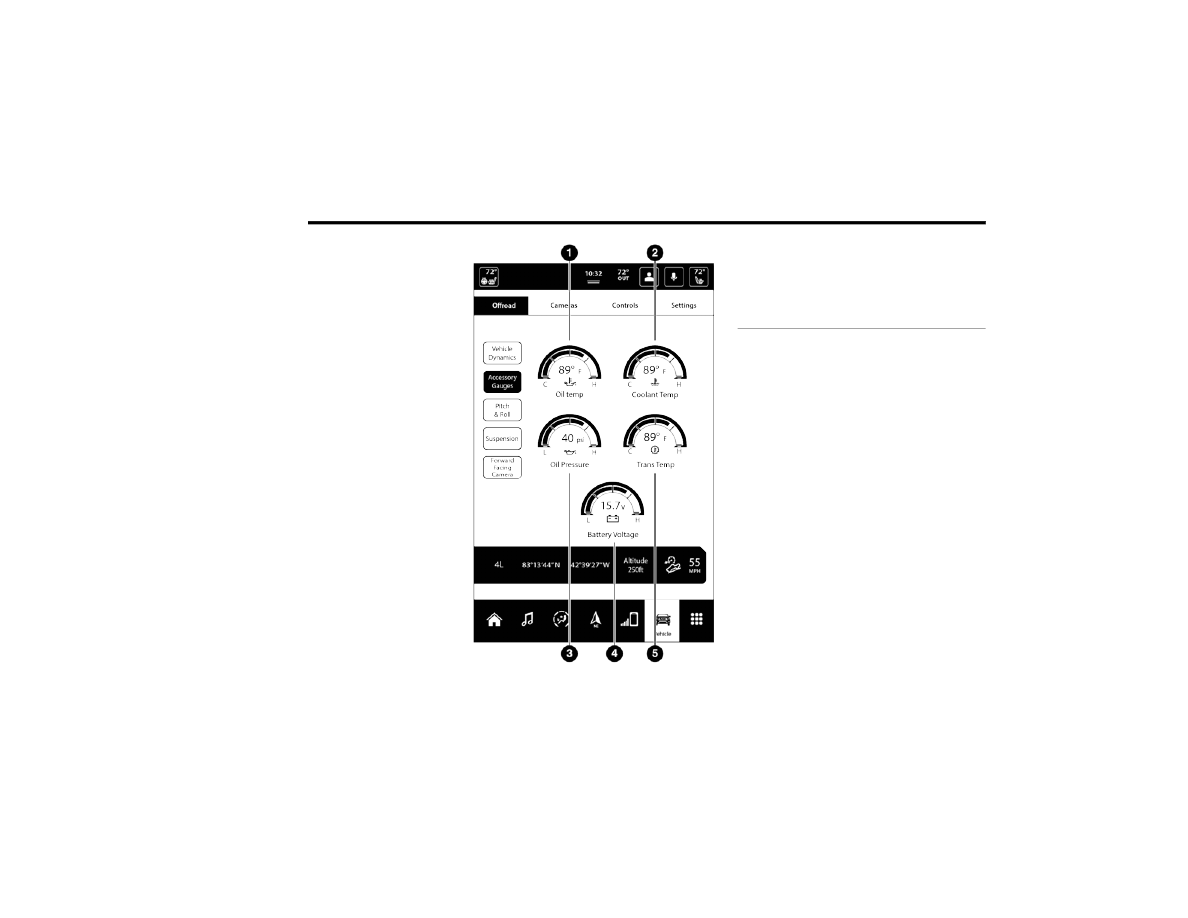

Accessory Gauge Menu 2WD/4WD

1 — Oil Temperature
2 — Coolant Temperature
3 — Oil Pressure
4 — Battery Voltage
5 — Transmission Temperature

MULTIMEDIA

281

P

ITCH

 & R

OLL

The Pitch & Roll page displays the vehicle’s current

pitch (angle up and down) and roll (angle side to

side) in degrees. The Pitch & Roll gauges provide a

visualization of the current vehicle angle.

NOTE:

Pitch & Roll values may show upon startup. These

numbers will update once the vehicle is driven.

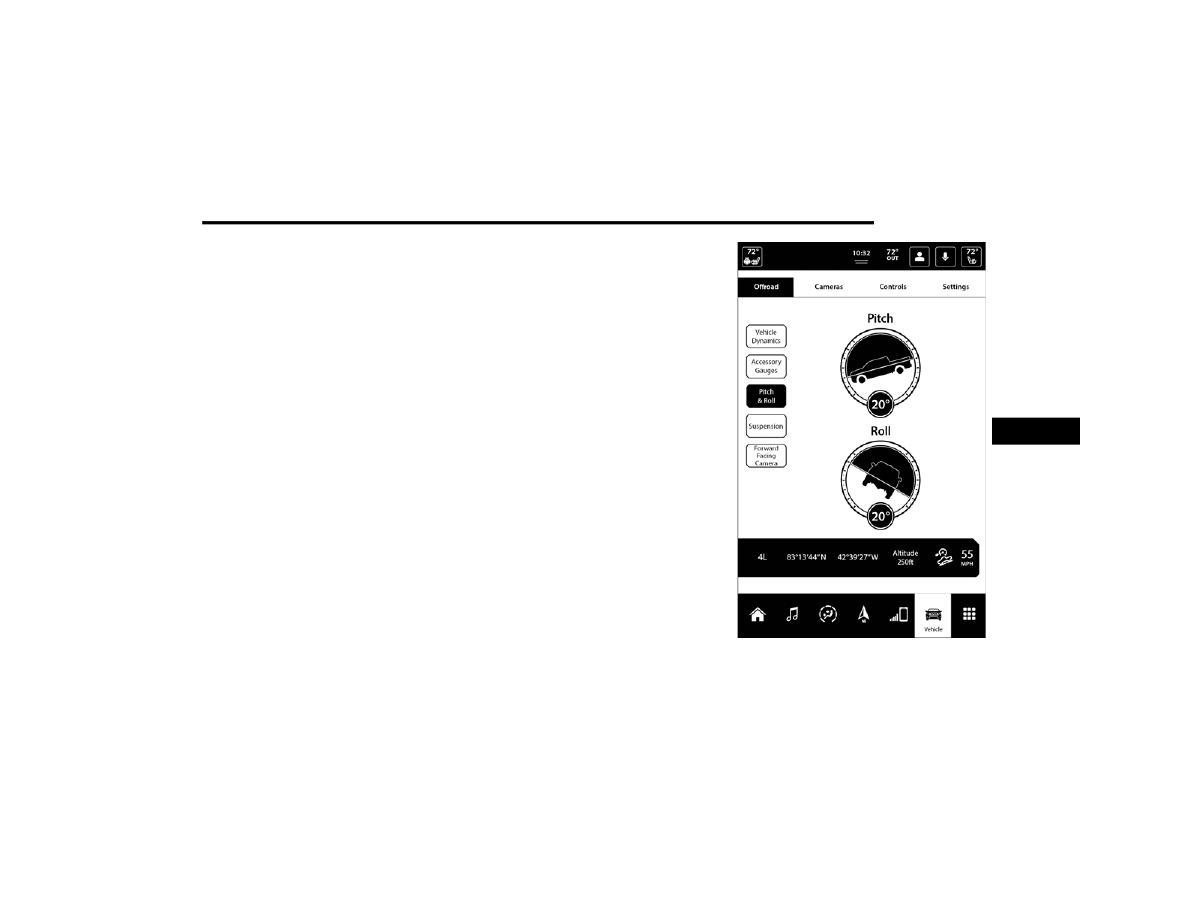

Pitch & Roll Menu

5

282

MULTIMEDIA



S

USPENSION

The Suspension page displays the current status of

the vehicle’s suspension system and the current

ride height of the vehicle. The Suspension page will

also indicate when the vehicle’s height changes.

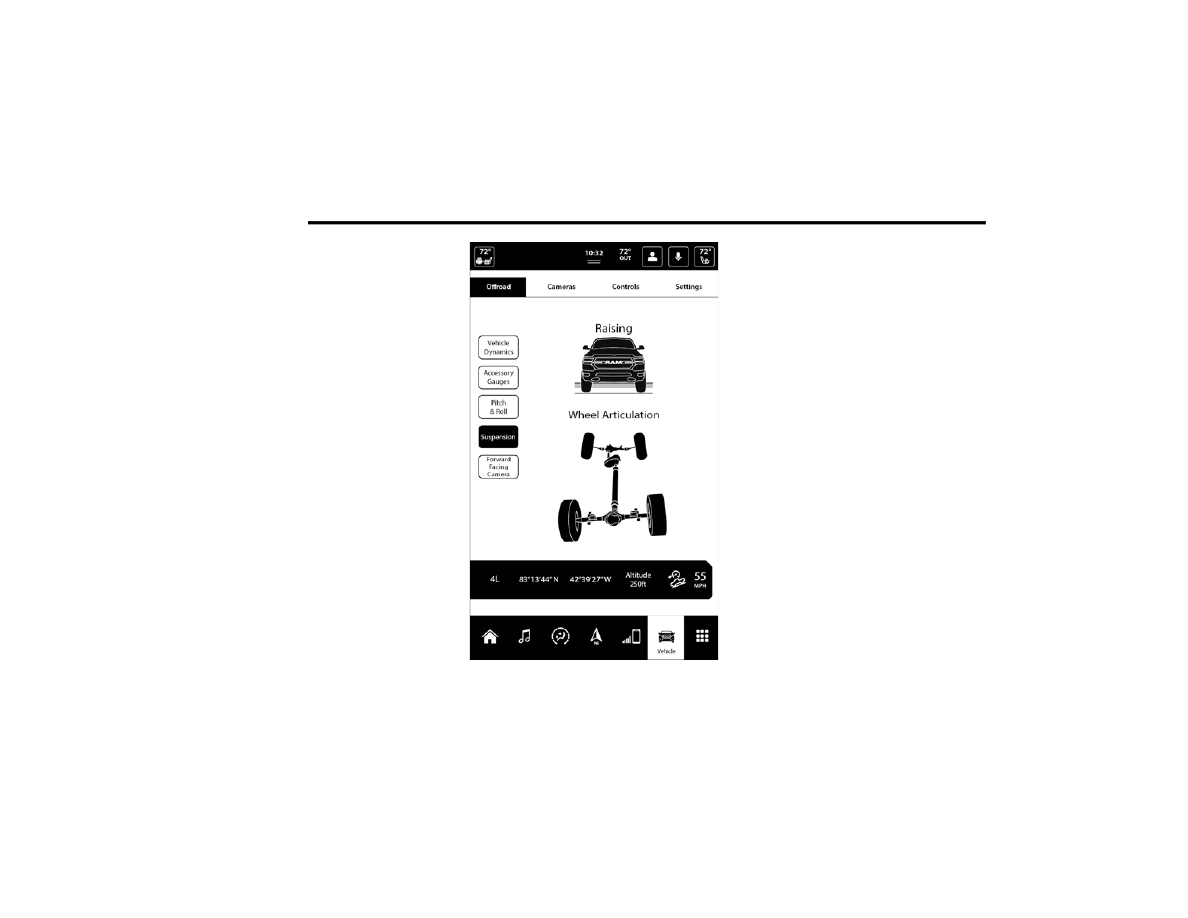

Suspension Menu

F

ORWARD

 F

ACING

 C

AMERA

Your vehicle may be equipped with a Forward

Facing Camera that allows you to see an on-screen

image of the front view of your vehicle. The image

will be displayed on the touchscreen along with a

caution note “Check Entire Surroundings” across

the top of the screen.
To activate, press the Forward Facing Camera

button on the touchscreen.

283

(Continued)

SAFETY

SAFETY FEATURES

A

NTI

-L

OCK

 B

RAKE

 S

YSTEM

 (ABS)

The ABS provides increased vehicle stability and

brake performance under most braking conditions.

The system automatically prevents wheel lock and

enhances vehicle control during braking.
The ABS performs a self-check cycle to ensure that

the ABS is working properly each time the vehicle

is started and driven. During this self-check, you

may hear a slight clicking sound as well as some

related motor noises.
The ABS is activated during braking when the

system detects one or more wheels are beginning

to lock. Road conditions such as ice, snow, gravel,

bumps, railroad tracks, loose debris, or panic stops

may increase the likelihood of ABS activation(s).
You also may experience the following normal

characteristics when the ABS activates:



ABS motor noise or clicking sounds (you may

continue to hear for a short time after the stop)



Brake pedal pulsations



A slight drop of the brake pedal at the end of the

stop

The ABS is designed to function with the Original

Equipment Manufacturer (OEM) tires. Modification

may result in degraded ABS performance.

Anti-Lock Brake System (ABS) Warning

Light

The yellow ABS Warning Light will turn on when the

ignition is placed in the ON/RUN mode and may

stay on for as long as four seconds.
If the ABS Warning Light remains on or comes on

while driving, it indicates that the anti-lock portion

of the brake system is not functioning and that

service is required. However, the conventional

brake system will continue to operate normally if

the ABS Warning Light is on.

WARNING!



The ABS contains sophisticated electronic

equipment that may be susceptible to interfer

-

ence caused by improperly installed or high

output radio transmitting equipment. This

interference can cause possible loss of

anti-lock braking capability. Installation of

such equipment should be performed by qual

-

ified professionals.



Pumping of the Anti-Lock Brakes will diminish

their effectiveness and may lead to a collision.

Pumping makes the stopping distance longer.

Just press firmly on your brake pedal when you

need to slow down or stop.



The ABS cannot prevent the natural laws of

physics from acting on the vehicle, nor can it

increase braking or steering efficiency beyond

that afforded by the condition of the vehicle

brakes and tires or the traction afforded.



The ABS cannot prevent collisions, including

those resulting from excessive speed in turns,

following another vehicle too closely, or hydro

-

planing.



The capabilities of an ABS equipped vehicle

must never be exploited in a reckless or

dangerous manner that could jeopardize the

user’s safety or the safety of others.

WARNING!

6
