76

GETTING TO KNOW YOUR VEHICLE



The passenger door windows can also be operated

by using the single window controls on the

passenger door trim panel. The window controls

will operate only when the ignition is in the ACC or

ON/RUN position.
To open the window part way (manually), push the

window switch down briefly and release.

NOTE:

The power window switches will remain active for

up to 10 minutes after the ignition is placed in the

OFF position. Opening either front door will cancel

this feature. The time is programmable within

Uconnect Settings

Ú

page 232.

A

UTOMATIC

 W

INDOW

 F

EATURES

Auto-Down Feature
The driver and front passenger door power window

switches have an Auto-Down feature. Push the

window switch down for a short period of time,

then release, and the window will go down

automatically.
To stop the window from going all the way down

during the Auto-Down operation, pull up or push

down on the switch briefly.
Auto-Up Feature With Anti-Pinch Protection
Lift the window switch up for a short period of time

and release; the window will go up automatically.
To stop the window from going all the way up

during the Auto-Up operation, push down on the

switch briefly.
To close the window part way, lift the window

switch briefly and release it when you want the

window to stop.
If the window runs into any obstacle during

auto-closure, it will reverse direction and then go

back down. Remove the obstacle and use the

window switch again to close the window.

NOTE:

Any impact due to rough road conditions may

trigger the auto-reverse function unexpectedly

during auto-closure. If this happens, pull the switch

lightly and hold to close the window manually.

R

ESET

 A

UTO

-U

P



Should the Auto-Up feature stop working, the

window probably needs to be reset. To reset

Auto-Up:
1. Pull the window switch up to close the window

completely and continue to hold the switch up

for an additional two seconds after the

window is closed.

2. Push the window switch down firmly to open

the window completely and continue to hold

the switch down for an additional two seconds

after the window is fully open.

WARNING!

Never leave children unattended in a vehicle. Do

not leave the key fob in or near the vehicle or in

a location accessible to children, and do not

leave the Keyless Enter ‘n Go™ Ignition in the

ACC or ON/RUN position. Occupants, particularly

unattended children, can become entrapped by

the windows while operating the power window

switches. Such entrapment may result in serious

injury or death.

WARNING!

There is no anti-pinch protection when the

window is almost closed. To avoid personal

injury be sure to clear your arms, hands, fingers

and all objects from the window path before

closing.

GETTING TO KNOW YOUR VEHICLE

77

W

INDOW

 L

OCKOUT

 S

WITCH

The window lockout switch on the driver's door trim

panel allows you to disable the window controls on

the rear passenger doors. To disable the window

controls, push and release the window lockout

button (the indicator light on the button will turn

on). To enable the window controls, push and

release the window lockout button again (the

indicator light on the button will turn off).

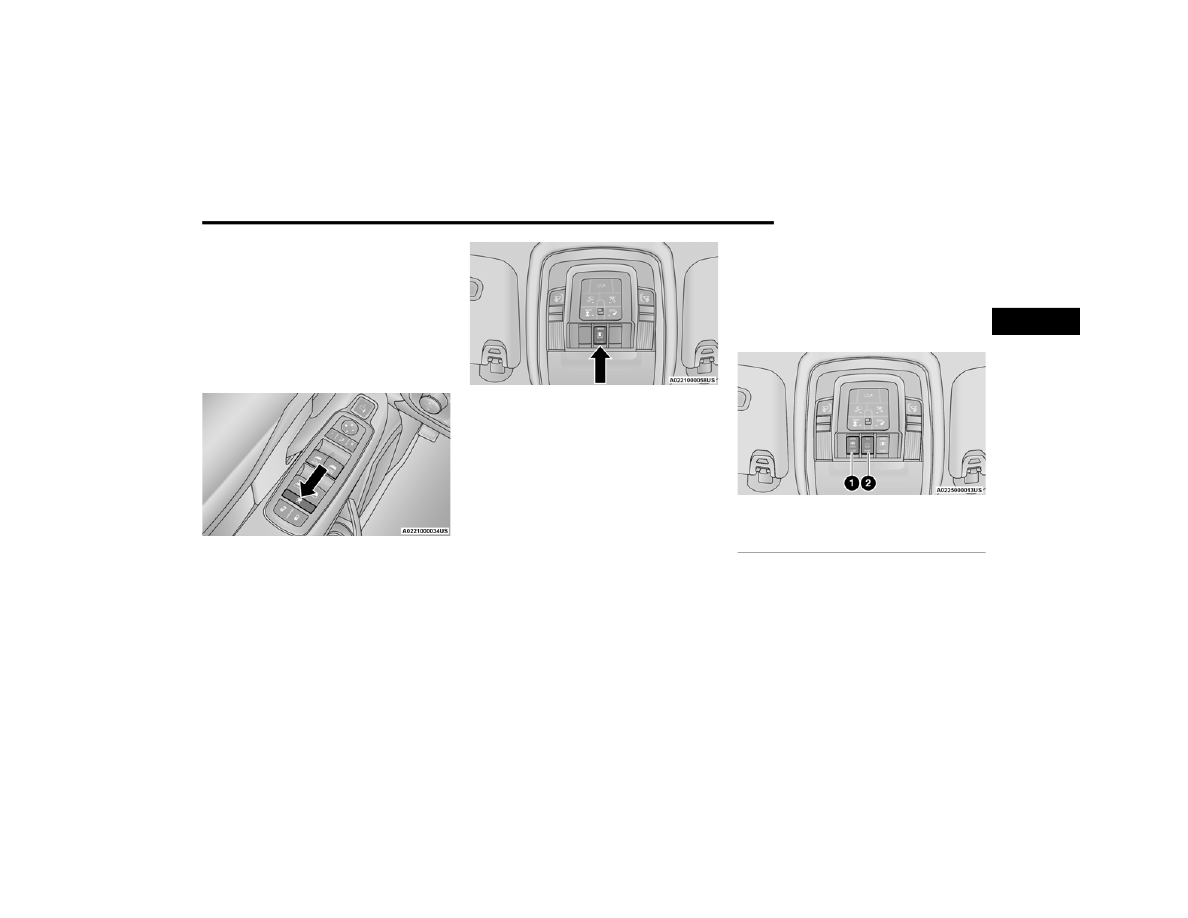

Window Lockout Switch

P

OWER

 S

LIDING

 R

EAR

 W

INDOW

 —

I

F

 E

QUIPPED



The switch for the power sliding rear window is

located on the overhead console. Push the switch

rearward to open the glass. Pull the switch forward

to close the glass.

Power Sliding Rear Window Switch

M

ANUAL

 S

LIDING

 R

EAR

 W

INDOW

 —

I

F

 E

QUIPPED

A locking device in the center of the window helps

to prevent entry from the rear of the vehicle.

Squeeze the lock to release the window.

W

IND

 B

UFFETING



Wind buffeting can be described as the perception

of pressure on the ears or a helicopter-type sound in

the ears. Your vehicle may exhibit wind buffeting

with the windows down, or the sunroof (if equipped)

in certain open or partially open positions. This is a

normal occurrence and can be minimized. If the

buffeting occurs with the rear windows open, open

the front and rear windows together to minimize the

buffeting. If the buffeting occurs with the sunroof

open, adjust the sunroof opening to minimize the

buffeting or open any window.

POWER SUNROOF — IF EQUIPPED

S

INGLE

 P

ANE

 P

OWER

 S

UNROOF



The power sunroof switches are located on the

overhead console between the courtesy/reading

lights.

Power Sunroof Switches

1 — Opening/Closing Sunroof
2 — Venting Sunroof

2

78

GETTING TO KNOW YOUR VEHICLE



Opening Sunroof

Express Open/Close
Push the switch rearward and release it within

one-half second and the sunroof will open

automatically from any position. The sunroof will

open fully and stop automatically.

Push the switch forward and release it within

one-half second and the sunroof will close

automatically from any position. The sunroof will

close fully and stop automatically.
During Express Open or Express Close operation,

any other movement of the sunroof switch will stop

the sunroof.
Manual Open/Close
To open the sunroof, push and hold the switch

rearward to full open.
To close the sunroof, push and hold the switch in

the forward position.
Any release of the switch during open or close

operation will stop the sunroof movement. The

sunroof will remain in a partially opened position

until the switch is operated and held again.

NOTE:

If the sunshade is in the closed position when

Express or Manual Open operation is initiated, the

sunshade will automatically open with the sunroof.
Venting Sunroof
To vent open the sunroof, push and release “tilt”

on the vent switch. To close the sunroof from the

vent position, push and release “down” on the vent

switch.

Pinch Protect Feature

This feature will detect an obstruction in the

closing of the sunroof during the Express Close

operation. If an obstruction in the path of the

sunroof is detected, the sunroof will automatically

retract. Remove the obstruction if this occurs.

NOTE:

If three consecutive sunroof close attempts result

in Pinch Protect reversals, Pinch Protect will

disable and the sunroof must be closed in Manual

Mode.

Sunshade Operation

The sunshade can be opened manually. However,

the sunshade will open automatically as the

sunroof opens.

NOTE:

The sunshade cannot be closed if the sunroof is

open.

Ignition Off Operation

The power sunroof switch will remain active for up

to approximately 10 minutes after the ignition

switch is placed in the OFF position. Opening either

front door will cancel this feature.

NOTE:

Ignition Off time is programmable through the

Uconnect system

Ú

page 232.

WARNING!



Never leave children unattended in a vehicle,

or with access to an unlocked vehicle. Never

leave the key fob in or near the vehicle, or in a

location accessible to children. Do not leave

the Keyless Enter ‘n Go™ Ignition in the ACC or

ON/RUN position. Occupants, particularly

unattended children, can become entrapped

by the power sunroof while operating the

power sunroof switch. Such entrapment may

result in serious injury or death.



In a collision, there is a greater risk of being

thrown from a vehicle with an open sunroof.

You could also be seriously injured or killed.

Always fasten your seat belt properly and

make sure all passengers are also properly

secured.



Do not allow small children to operate the

sunroof. Never allow your fingers, other body

parts, or any object, to project through the

sunroof opening. Injury may result.

GETTING TO KNOW YOUR VEHICLE

79

Sunroof Maintenance

Use only a non-abrasive cleaner and a soft cloth to

clean the glass panel. Periodically check for and

clear out any debris that may have collected in the

tracks.

HOOD

T

O

 O

PEN

 T

HE

 H

OOD



To open the hood, two latches must be released.
1. Pull the hood release lever located below the

steering wheel at the base of the instrument

panel.

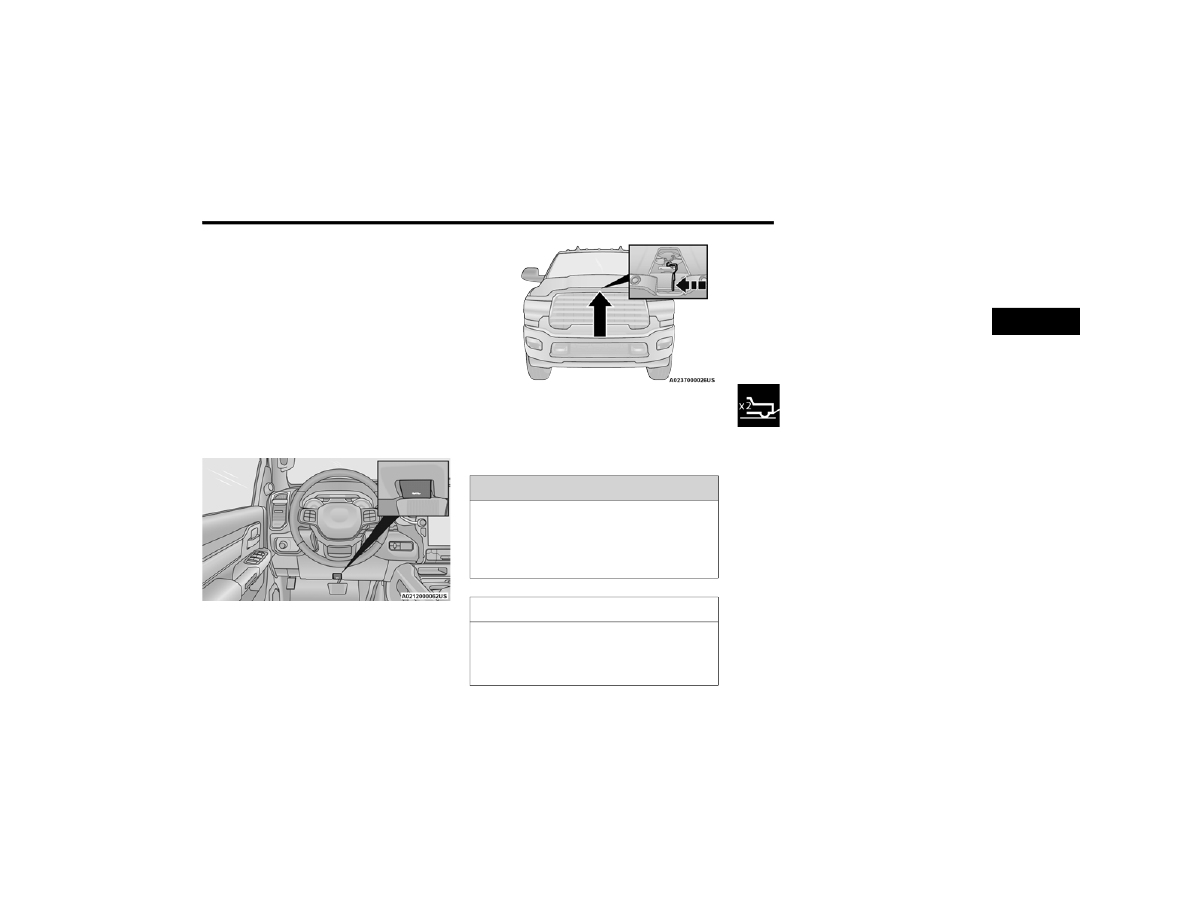

Hood Release

2. Reach into the opening beneath the center of

the hood and push the safety latch lever to the

left to release it, before raising the hood.

Safety Latch Location

T

O

 C

LOSE

 T

HE

 H

OOD

Hoods equipped with gas props are closed from the

point where the props no longer hold the hood open.

TAILGATE

O

PENING

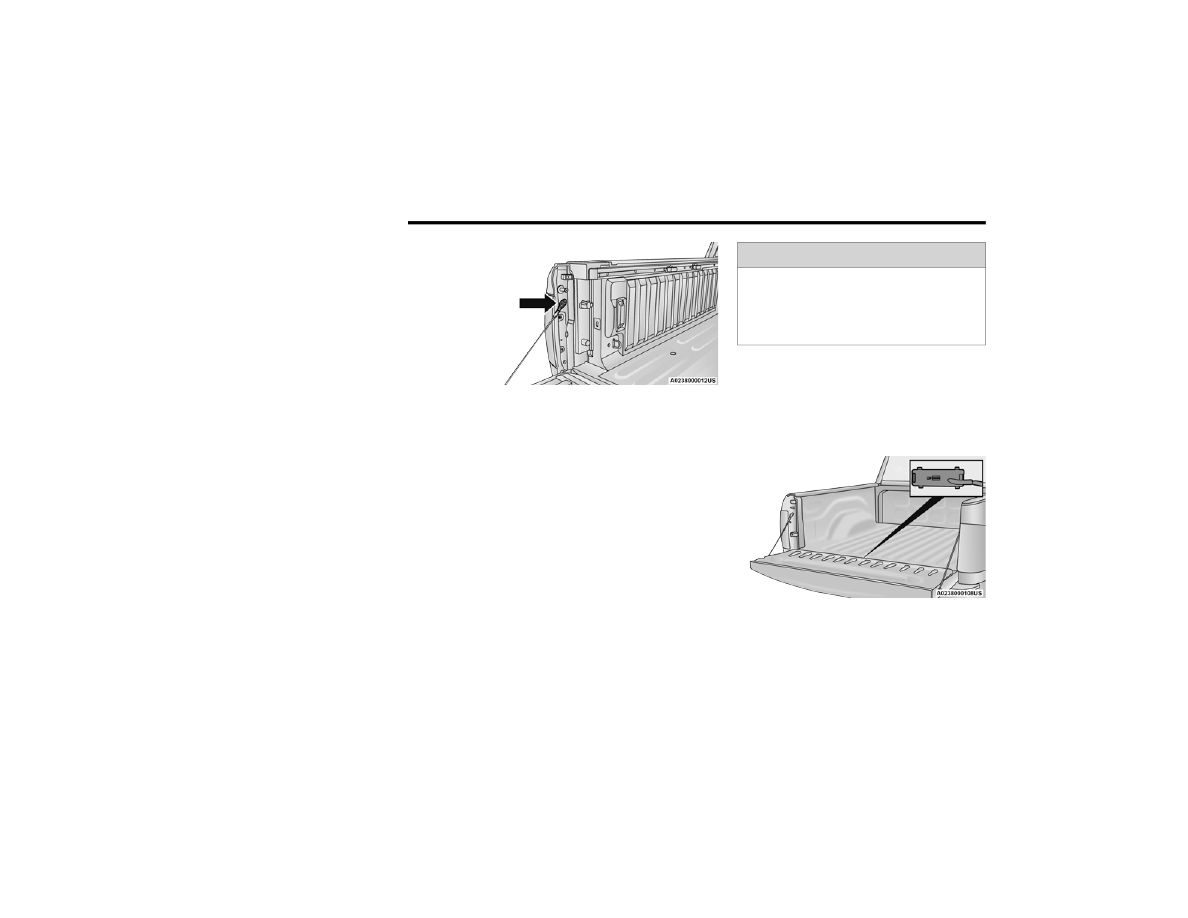

The power tailgate may be opened by pushing the

tailgate release pad located on the tailgate door.
The tailgate damper strut will lower the tailgate to

the open position (if equipped).

Electronic Tailgate Release — If Equipped

The key fob may be equipped with an

electronic release feature for the

tailgate, allowing hands-free tailgate

opening. To activate, push and release

the Tailgate Release button on the key fob twice

within five seconds. The tailgate door will unlatch,

and slowly lower into the open position.
If equipped, a button on the center overhead

console inside the vehicle can be used to release

the tailgate. An indicator light may also signal when

the tailgate is open.
For the tailgate to lower, the vehicle must be

stationary and in PARK or NEUTRAL.

NOTE:

The optional Tri-Fold Tonneau Cover

Ú

page 90

may prevent electronic tailgate release. The

Tonneau Cover must be removed or folded up

before releasing the tailgate.

WARNING!

Be sure the hood is fully latched before driving

your vehicle. If the hood is not fully latched, it

could open when the vehicle is in motion and

block your vision. Failure to follow this warning

could result in serious injury or death.

CAUTION!

To prevent possible damage, do not slam the

hood to close it. Use a firm downward push at

the front center of the hood to ensure that both

latches engage.

2

80

GETTING TO KNOW YOUR VEHICLE



C

LOSING

To close the tailgate, push it upward until both

sides are latched.
The tailgate can be locked using the key fob lock

button.

T

AILGATE

 R

EMOVAL

NOTE:

Removing the tailgate will disable the rearview

camera function.
To remove the tailgate, follow the instructions

below:
1. Disconnect the wiring harness for the rear

camera and or power locks (if equipped)

Ú

page 80.

2. Unlatch the tailgate and remove the support

cables by releasing the lock tang from the

pivot.

NOTE:

Make sure tailgate is supported when removing

support cables.

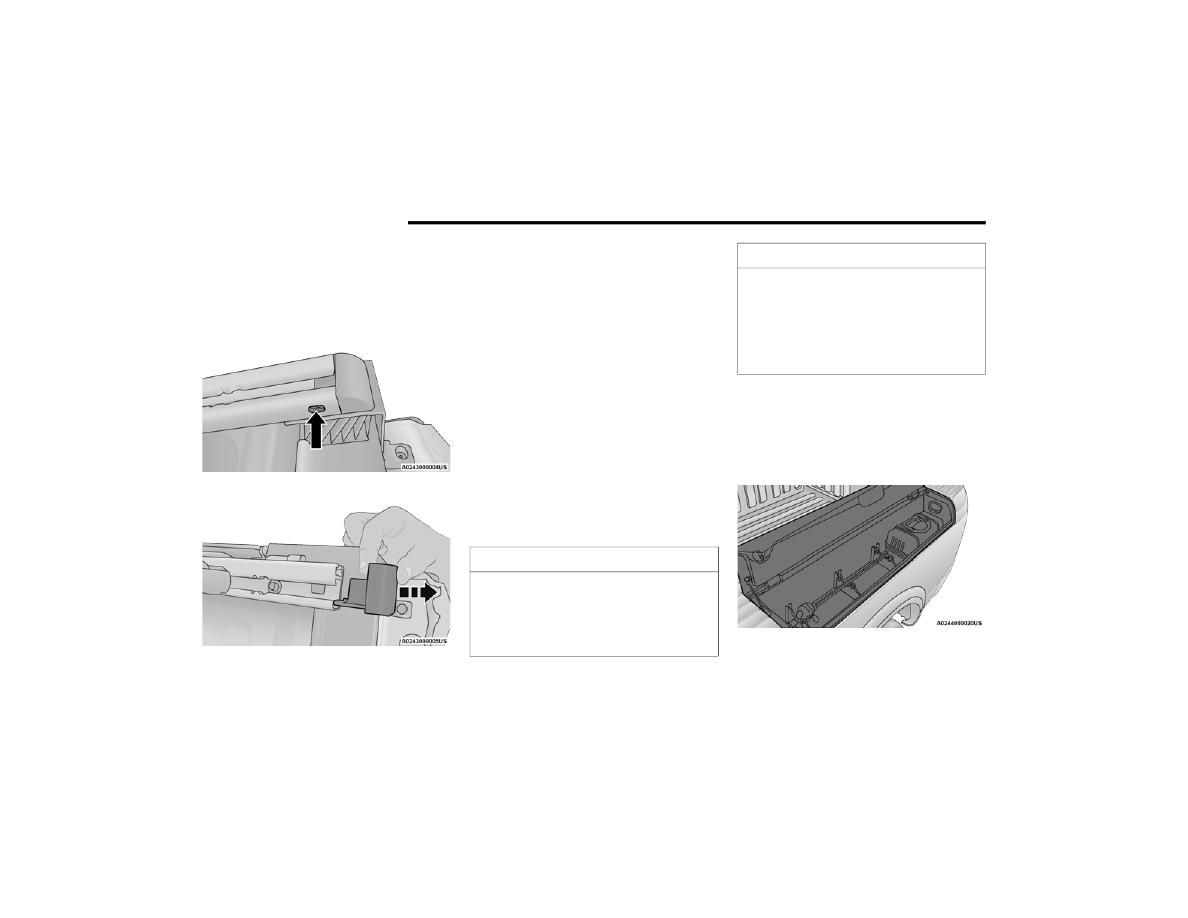

Locking Tang

3. Position the tailgate on a 45 degree angle.
4. Raise the right side of the tailgate until the

right side pivot clears the hanger bracket.

5. Slide the entire tailgate to the right to free the

left side pivot.

6. Remove the tailgate from the vehicle.

NOTE:

Do not carry the tailgate loose in the truck pickup

box.

Disconnecting The Rear Camera And

Remote Keyless Entry

1. Open the tailgate to access the rear camera

or Remote Keyless Entry connector bracket

located on the rear sill.

Connector Bracket

WARNING!

To avoid inhaling carbon monoxide, which is

deadly, the exhaust system on vehicles

equipped with “Cap or Slide-In Campers” should

extend beyond the overhanging camper

compartment and be free of leaks.

GETTING TO KNOW YOUR VEHICLE

81

2. Remove the connector bracket from the sill by

pushing inward in the locking tab.

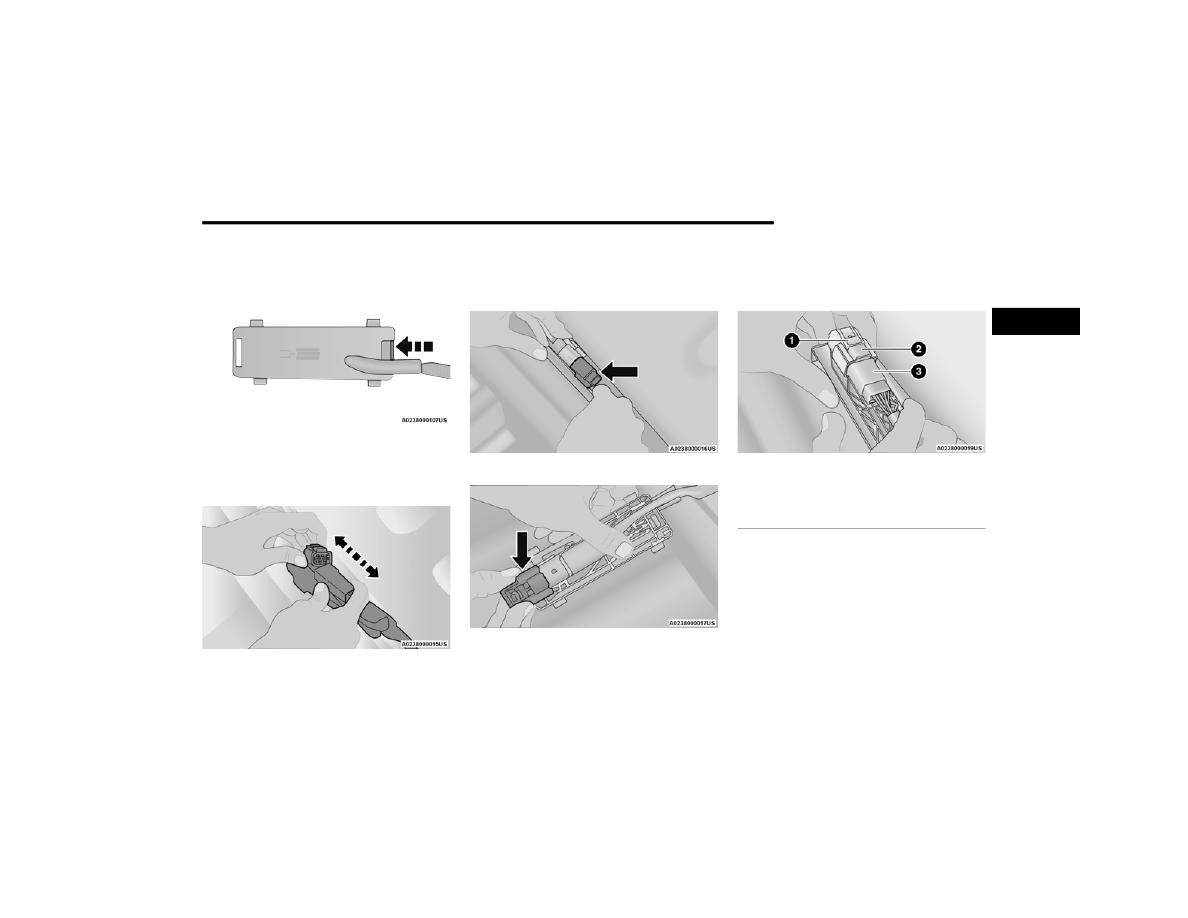

Locking Tab

3. Disconnect the chassis wiring harness,

ensuring the connector bracket does not fall

into the sill.

Disconnected Harness

4. Connect the chassis plug and bracket

(provided in the glove compartment) to the

chassis wiring harness and insert the bracket

back into the sill.

Chassis Wiring Harness

Chassis Plug

5. Connect the tailgate plug (provided in the

glove compartment) to the tailgate wiring

harness to ensure that the terminals do not

corrode.

Wire Harness Bracket

1 — Tailgate Plug Release
2 — Tailgate Plug
3 — Tailgate Harness

2

82

GETTING TO KNOW YOUR VEHICLE



6. Tape the tailgate harness and bracket against

the forward-facing surface of the tailgate. This

will prevent damaging the connector and

bracket when storing or reinstalling the

tailgate.

Taped Tailgate Harness

B

ED

 S

TEP

 — I

F

 E

QUIPPED

Your vehicle may be equipped with an extendable

bed step on the driver’s side of the tailgate to

provide easier entry and exit into the truck bed.

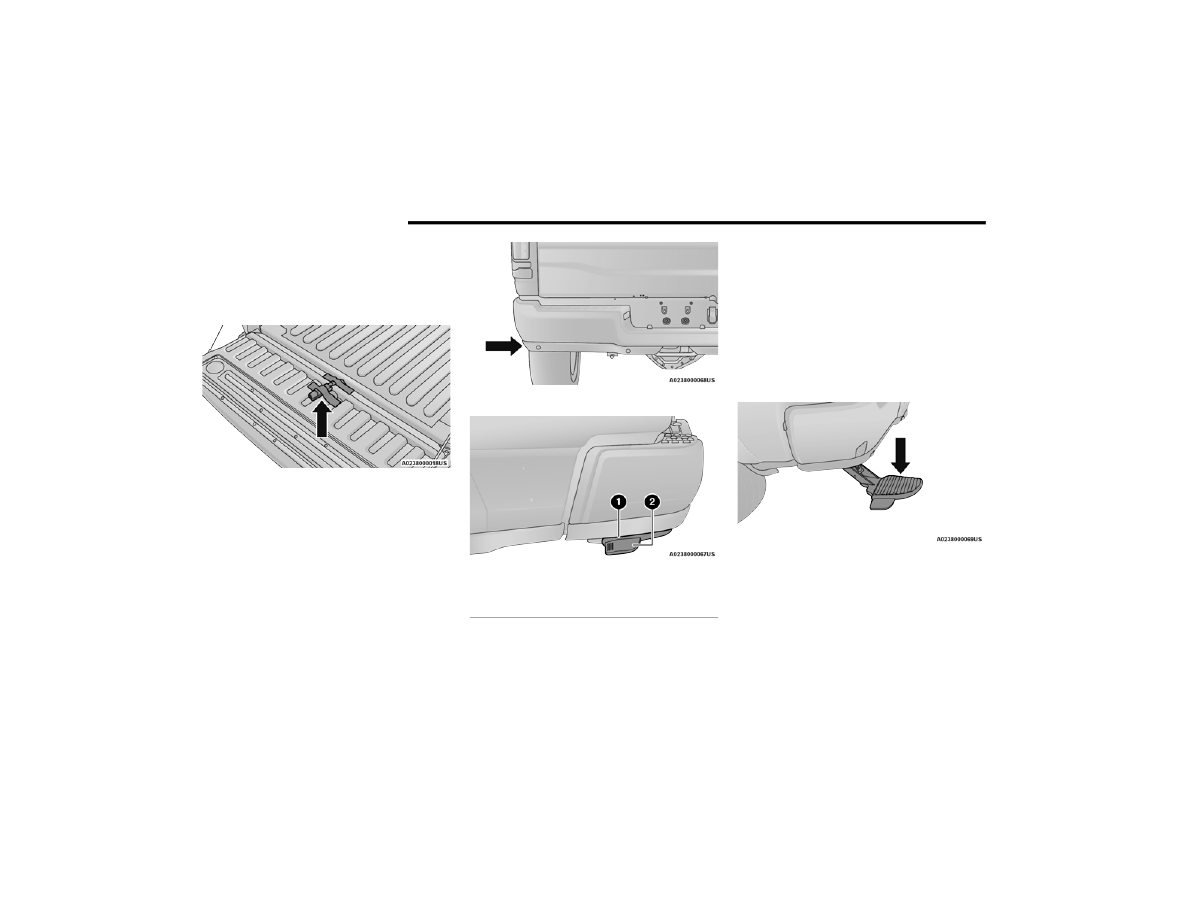

Bed Step Location

Bed Step Components

To extend the bed step, place your foot on the

protruding foot tab located on the left edge of the

bed step, and push rearward. A small amount of

force will release the spring load, and extend the

bed step out and away from the tailgate.

NOTE:

Once the spring load is overcome, the bed step will

extend out quickly, so be sure to stand in a position

that will avoid coming into contact with the step as

it extends.

Bed Step (Extended)

To stow the bed step back under the tailgate, push

the bed step forward with your foot until the bed

step is retracted by the spring load.

1 — Bed Step
2 — Foot Tab

GETTING TO KNOW YOUR VEHICLE

83

(Continued)

PICKUP BOX

The pickup box has many features designed for

utility and convenience.

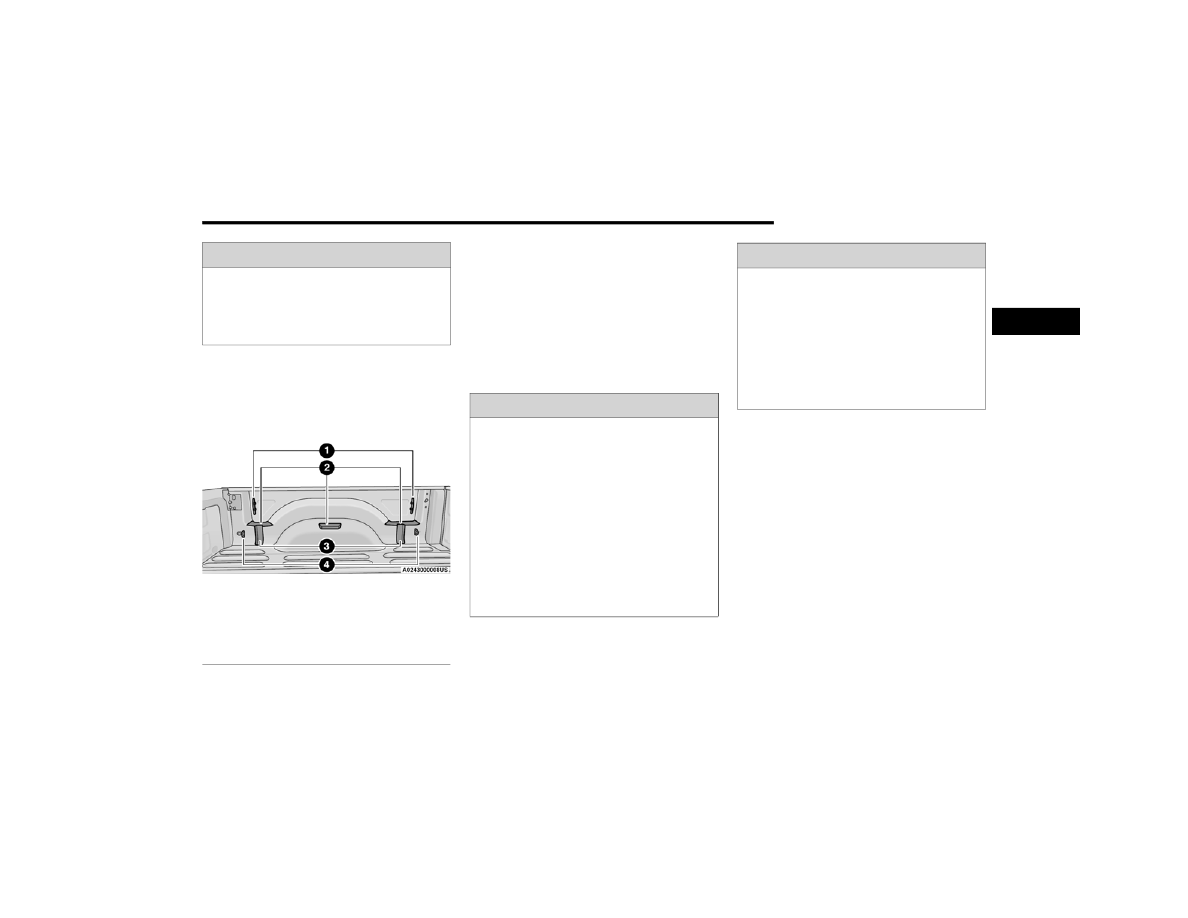

Pickup Box Features

NOTE:

If you are installing a Toolbox, Ladder Rack or

Headache Rack at the front of the Pickup Box, you

must use Mopar® Box Reinforcement Brackets

that are available from an authorized dealer.
You can carry wide building materials (sheets of

plywood, etc.) by building a raised load floor. Place

lumber across the box in the indentations provided

above the wheel housings and in the bulkhead

dividers to form the floor.

There are stampings in the sheet metal on the

inner side bulkheads of the box in front of and

behind both wheel housings. Place wooden boards

across the box from side to side to create separate

load compartments in the pickup box.
There are four tie-down cleats bolted to the lower

sides of the pickup box that can sustain loads up

to 1000 lb (450 kg) total.

C

ARGO

 C

AMERA

 — I

F

 E

QUIPPED

Your vehicle may be equipped with the Cargo

Camera that allows you to see an image of the

inside of the pickup box. The image will be

displayed in the Uconnect screen.
The Cargo Camera is located in the bottom center

area of the Center High Mounted Stop Lamp

(CHMSL).

WARNING!

Do not attempt to stow the bed step with your

hands. The low clearance space between the

bed step and the rear bumper as the bed step

returns to the stowed position could result in

injury to your hands or fingers.

1 — Cleats
2 — Upper Load Floor Indents
3 — Bulk Head Dividers
4 — Anchors

WARNING!



The pickup box is intended for load carrying

purposes only, not for passengers, who should

sit in seats and use seat belts.



Care should always be exercised when oper

-

ating a vehicle with unrestrained cargo.

Vehicle speeds may need to be reduced.

Severe turns or rough roads may cause

shifting or bouncing of the cargo that may

result in vehicle damage. If wide building

materials are to be frequently carried, the

installation of a support is recommended. This

will restrain the cargo and transfer the load to

the pickup box floor.



If you wish to carry more than 600 lb (272 kg)

of material suspended above the wheelhouse,

supports must be installed to transfer the

weight of the load to the pickup box floor or

vehicle damage may result. The use of proper

supports will permit loading up to the rated

payload.



Unrestrained cargo may be thrown forward in

an accident causing serious or fatal injury.

WARNING!

2

84

GETTING TO KNOW YOUR VEHICLE



A touchscreen button to indicate the

current active camera image being

displayed is made available whenever

the Cargo Camera image is displayed.
A touchscreen button to switch the

display to rear view camera image is

made available whenever the Cargo

Camera image is displayed.

A touchscreen button X to disable display of the

camera image is made available when the vehicle

is not in REVERSE gear.
A display timer is initiated when the Cargo Camera

image is displayed. The image will continue to be

displayed until the display timer exceeds 10 sec-

onds and the vehicle speed is above 8 mph

(13 km/h) or the touchscreen button X to disable

display of the Cargo Camera image is pressed.
Cargo Camera With Dynamic Centerline (Available

With Surround View Camera Only) — If Equipped
The Dynamic Centerline feature provides an

overlay on the Cargo Camera display screen that

aligns to the center of the pickup box to aid in

hooking up a fifth wheel camper or gooseneck

trailer. The centerline auto aligns to the center of

the pickup box, and can also be manually adjusted.

The centerline will adjust in response to steering

angle inputs, and will not obstruct the gooseneck

receiver or an approaching trailer gooseneck in the

camera feed.

Activation
The Dynamic Centerline feature can be activated

through the Uconnect Settings by pressing the

Cargo Camera soft button, followed by the Adjust

Centerline soft button on the touchscreen.
If the Dynamic Centerline feature is turned on, the

overlay will display anytime the Cargo Camera

image is displayed.
Adjusting Centerline
Follow the steps below to manually adjust the

centerline:
1. Press the Adjust Centerline soft button

located in the bottom right corner of the

Cargo Camera display.

2. Use the arrows on the bottom left corner of the

Cargo Camera display to adjust the centerline

horizontally or vertically.

3. Once the desired position is achieved, press

the Accept button to set the centerline to the

newly specified position.

Deactivation
The Dynamic Centerline feature will automatically

be deactivated whenever the Cargo Camera

display is deactivated. It can also be manually

deactivated through the Uconnect Settings

Ú

page 232.

NOTE:



If the vehicle speed remains below 8 mph

(13 km/h), the Cargo Camera image will be

displayed continuously until the touchscreen

button X to disable display of the Cargo Camera

image is pressed.



The touchscreen button X to disable the display

of the camera image is made available ONLY

when the vehicle is not in reverse.



If snow, ice, mud, or any foreign substance

builds up on the camera lens, clean the lens,

rinse with water, and dry with a soft cloth. Do not

cover the lens.

Turning Cargo Camera On Or Off —

With Uconnect 5/5 NAV

1. Press the Controls button located on the

bottom of the Uconnect display.

2. Press the Cargo Camera button   to turn the

Cargo Camera system on.

NOTE:

Once initiated by the Cargo Camera button, the

Cargo Camera image will be displayed until the

vehicle speed remains below 8 mph (13 km/h)

and the 10 second timer runs out. The image may

be deactivated by pressing the X soft button,

placing the ignition in the OFF position, placing the

gear selector in PARK, or pressing the image

defeat X button. On deactivation, the previous

selected screen will appear.

GETTING TO KNOW YOUR VEHICLE

85

B

ED

 R

AIL

 T

IE

-D

OWN

 S

YSTEM

 —

I

F

 E

QUIPPED



NOTE:

This feature is only available for vehicles equipped

with a RamBox.
There are two adjustable cleats on each side of the

bed that can be used to assist in securing cargo.

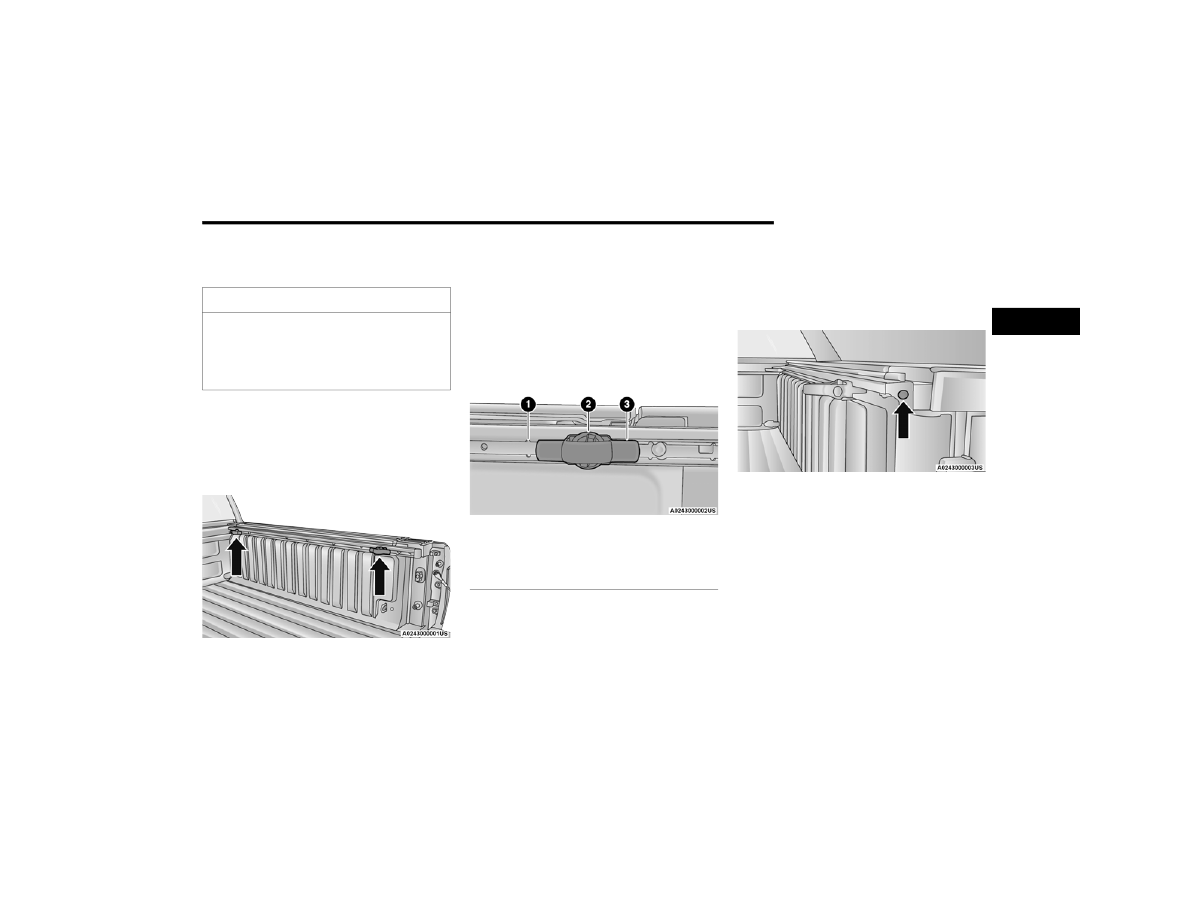

Adjustable Cleats

Each cleat must be located and tightened down in

one of the detents, along either rail, in order to

keep cargo properly secure.
To move the cleat to any position on the rail, turn

the nut counterclockwise several turns. Then pull

out on the cleat and slide it to the detent nearest

the desired location. Make sure the cleat is seated

in the detent and tighten the nut.

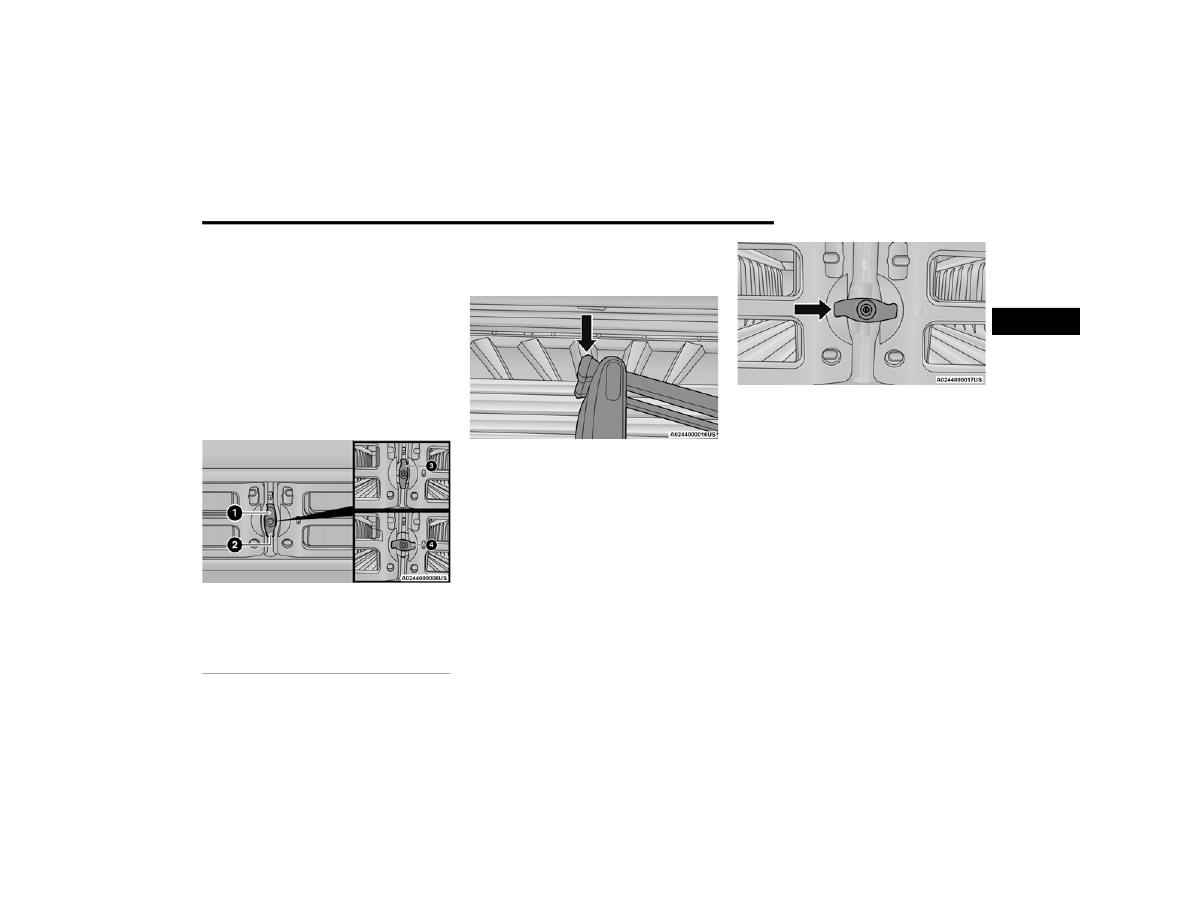

Adjustable Cleat Assembly

Cleat Removal (With Tonneau Cover)
To remove the cleats from the utility rail, remove

the end cap screw located in the center of the end

cap, using a #T30 Torx head driver. Remove the

end cap and slide the cleat off the end of the rail.

End Cap Screw Location With Tonneau Cover

CAUTION!

The maximum load per cleat should not exceed

250 lb (113 kg) and the angle of the load on

each cleat should not exceed 45 degrees above

horizontal, or damage to the cleat or cleat rail

may occur.

1 — Utility Rail Detent
2 — Cleat Retainer Nut
3 — Utility Rail Cleat

2

86

GETTING TO KNOW YOUR VEHICLE



(Continued)

Cleat Removal (Without Tonneau Cover)
Remove the end cap by pushing upward on the

release button located beneath the end cap while

pulling the cap away from the rail. The cleat can

now be removed by sliding it off the end of the rail.

End Cap Release Button Without Tonneau Cover

Pull End Cap Away From Rail

RAMBOX — IF EQUIPPED

The RamBox system is an integrated pickup box

storage and cargo management system consisting

of up to three features:



Integrated box side storage bins



Cargo divider (if equipped)



Bed rail tie-down system (if equipped)

Ú

page 85

L

OCKING

 A

ND

 U

NLOCKING

 R

AM

B

OX

Push and release the lock or unlock button on the

key fob to lock and unlock all doors, the tailgate

and the RamBox

Ú

page 17. The RamBox storage

bins can be locked using the vehicle key. To lock

and unlock the storage bin, insert the key into the

keyhole on the push button and turn clockwise to

lock or counterclockwise to unlock. Always return

the key to the upright (vertical) position before

removing the key from the push button.

R

AM

B

OX

 C

ARGO

 S

TORAGE

 B

INS

Cargo storage bins are located on both sides of the

pickup box. The cargo storage bins provide

watertight, lockable, illuminated storage for up to

300 lb (136 kg) of evenly distributed cargo.

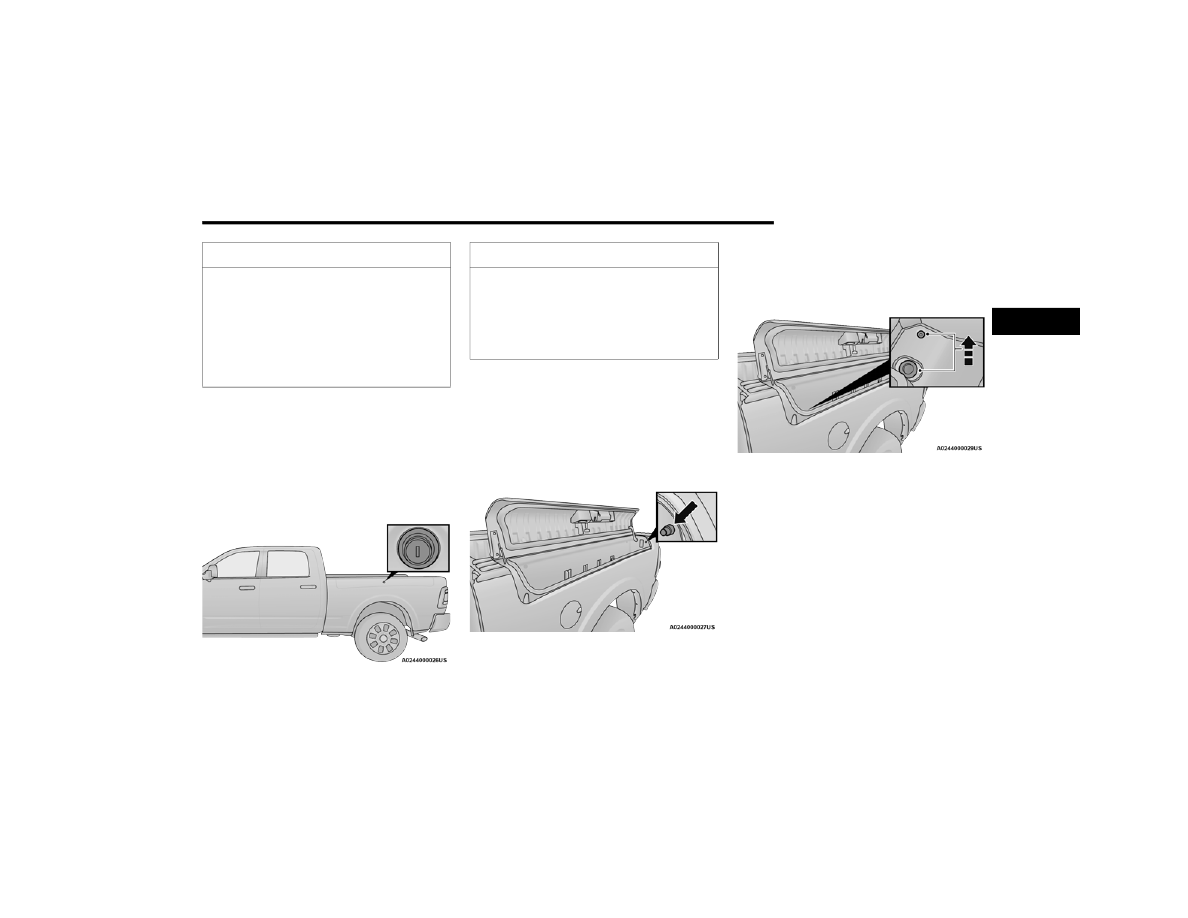

RamBox Cargo Storage Bins

CAUTION!



Ensure cargo bin lids are closed and latched

before moving or driving vehicle.



Loads applied to the top of the bin lid should

be minimized to prevent damage to the lid and

latching/hinging mechanisms.



Damage to the RamBox bin may occur due to

heavy/sharp objects placed in bin that shift

due to vehicle motion. In order to minimize

potential for damage, secure all cargo to

prevent movement and protect inside

surfaces of bin from heavy/sharp objects with

appropriate padding.

CAUTION!

GETTING TO KNOW YOUR VEHICLE

87

To open a storage bin with the RamBox unlocked,

push and release the button located on the lid. The

RamBox lid will open upward to allow hand access.

Lift the lid to fully open.

NOTE:

RamBox will not open when the button is pushed if

the RamBox is locked.

RamBox Pushbutton And Lock

The interior of the RamBox will automatically

illuminate when the lid is opened. In addition to the

automatic illumination, there is a manual on/off

switch located at the rear of each storage bin.

Pushing the switch once will turn off the bin lights,

pushing the switch again will turn the lights back

on.

RamBox Light Switch

Cargo bins feature two removable drain plugs (to

allow water to drain from bins). To remove plug,

pull up on the edge. To install, push the plug

downward into drain hole.

RamBox Drain Plug Removal

NOTE:

Provisions are provided in the bins for cargo

dividers and shelf supports. These accessories (in

addition to other RamBox accessories) are

available from Mopar®.
If equipped, a 115 Volt (400 Watts maximum)

inverter may be located inside the RamBox of your

vehicle. The inverter can be turned on by the

Instrument Panel Power Inverter switch located to

the left of the steering wheel. The RamBox inverter

can power cellular phones, electronics and other

low power devices requiring power up to 400 Watts.

Certain video game consoles exceed this power

limit, as will most power tools.

CAUTION!

Failure to follow the following items could cause

damage to the vehicle:



Assure that all cargo inside the storage bins is

properly secured.



Do not exceed cargo weight rating of 300 lb

(136 kg) for 2500 and 3500 series vehicles

per bin.

CAUTION!

Leaving the lid open for extended periods of time

could cause the vehicle battery to discharge. If

the lid is required to stay open for extended

periods of time, it is recommended that the bin

lights be turned off manually using the on/off

switch.

2

88

GETTING TO KNOW YOUR VEHICLE



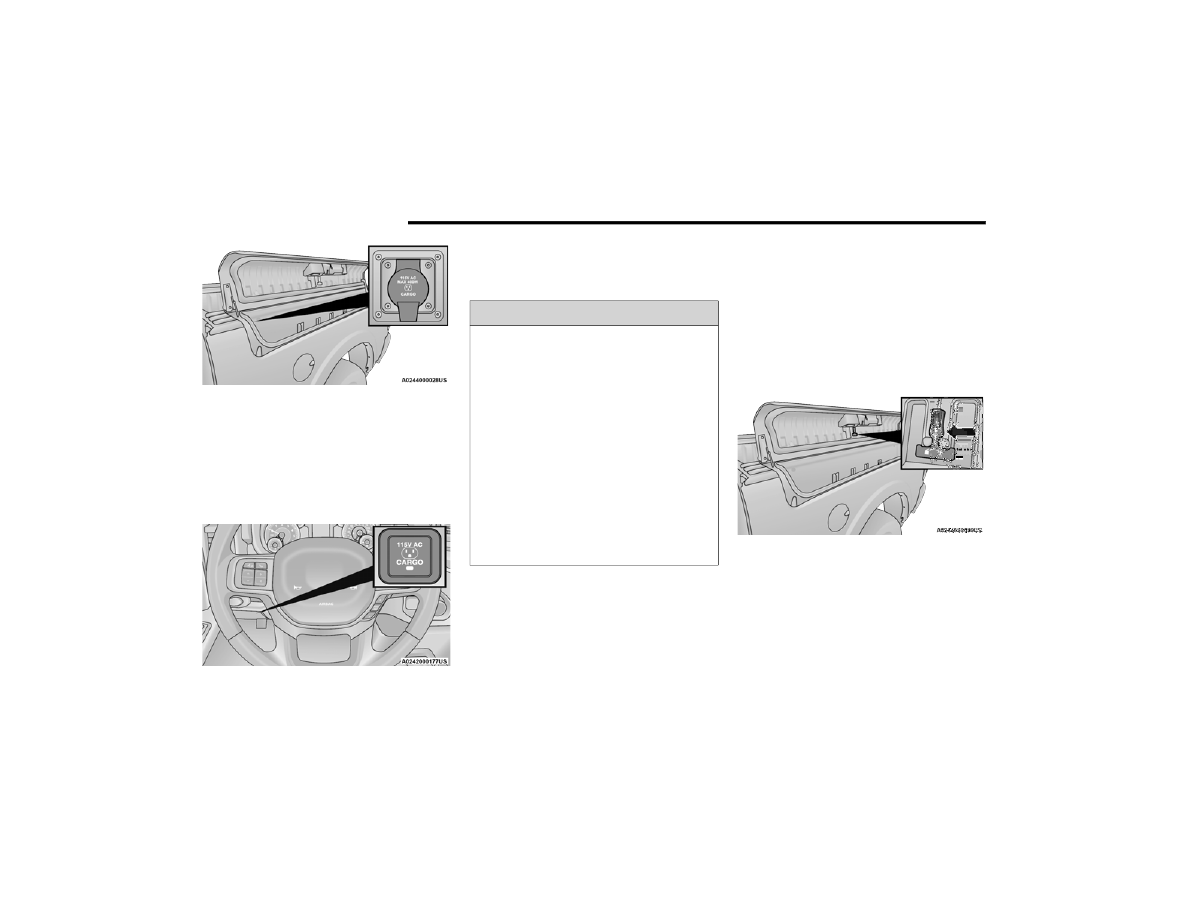

RamBox Power Inverter

The Instrument Panel Power Inverter switch is only

found on vehicles equipped with an exterior power

inverter; inside the RamBox or truck bed. The

switch only controls on/off operation of the exterior

power inverter; it does not control on/off operation

of the power outlets located inside the cabin of the

vehicle.

Instrument Panel Power Inverter Switch

R

AM

B

OX

 S

AFETY

 W

ARNING

Carefully follow these warnings to help prevent

personal injury or damage to your vehicle:

RamBox Emergency Release Lever

As a security measure, an Emergency Release

Lever is built into the storage bin cover latching

mechanism.
In the event of an individual being locked inside

the storage bin, the storage bin cover can be

opened from inside of the bin by pulling on the

glow-in-the-dark lever attached to the storage bin

cover latching mechanism.

Emergency Release Lever

B

ED

 D

IVIDER

 — I

F

 E

QUIPPED

The bed divider has two functional positions:



Divider Position



Storage Position

WARNING!



Always close the storage bin covers when your

vehicle is unattended.



Do not allow children to have access to the

storage bins. Once in the storage bin, young

children may not be able to escape. If trapped

in the storage bin, children can die from suffo

-

cation or heat stroke.



In an accident, serious injury could result if the

storage bin covers are not properly latched.



Do not drive the vehicle with the storage bin

covers open.



Keep the storage bin covers closed and

latched while the vehicle is in motion.



Do not use a storage bin latch as a tie-down.

GETTING TO KNOW YOUR VEHICLE

89

Divider Position

The divider position is intended for managing your

cargo and assisting in keeping cargo from moving

around the bed. There are 11 divider slots along

the bed inner panels which allow for various

positions to assist in managing your cargo.
To install the bed divider into a divider position,

perform the following:
1. Make sure the center handle is unlocked

using the vehicle key and rotate the center

handle vertically to release the divider side

gates.

Center Handle And Lock

2. With the side gates open, position the divider

so the outboard ends align with the intended

slots in the sides of the bed.

Aligning Gate To Slots

3. Rotate the side gates closed so that the

outboard ends are secured into the intended

slots of the bed.

4. Rotate the center handle horizontally to secure

the side gates in the closed position.

Side Gates Closed

5. Lock the center handle to secure the panel

into place.

Storage Position

The storage position for the bed divider is at the

front of the truck bed which maximizes the bed

cargo area when not in use.
To install the bed divider into the storage position,

perform the same steps as you would for the

divider position, except position the divider fully

forward in the bed against the front panel.

1 — Center Handle Lock
2 — Handle
3 — Unlocked Position
4 — Locked Position

2

90

GETTING TO KNOW YOUR VEHICLE

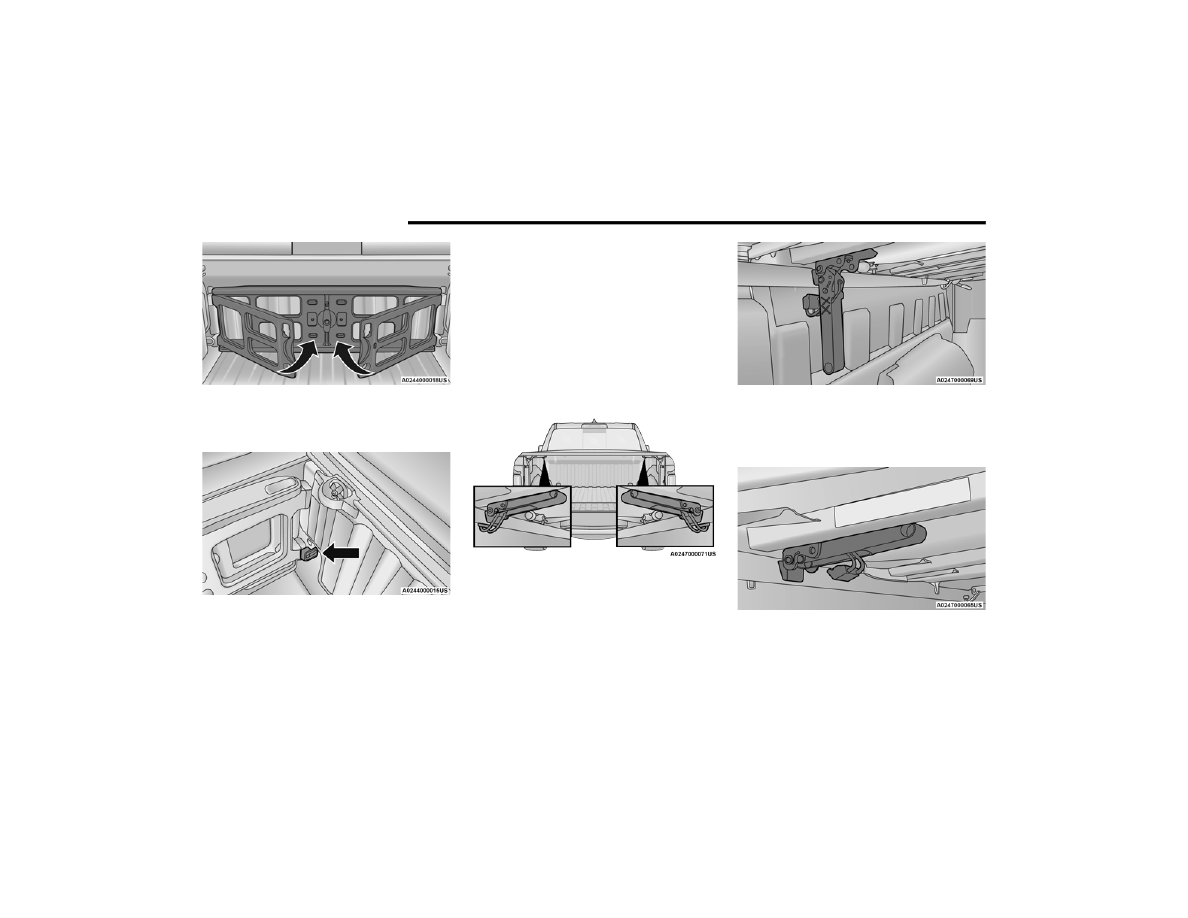

Storage Position

The outboard ends should be positioned in front of

the cargo tie-down loops.

Cargo Tie-Down Loop

TRI-FOLD TONNEAU COVER — IF EQUIPPED

The Tri-Fold Tonneau Cover can be installed on the

truck bed to protect your gear and cargo.

T

RI

-F

OLD

 T

ONNEAU

 C

OVER

 R

EMOVAL

To remove the Tonneau Cover, use the following

steps:
1. Open the tailgate to gain access to the rear

pair of Tonneau Cover clamps located on the

underside of the cover.

Location Of Rear Latches

NOTE:

If clamp wire is damaged replace immediately.
2. Pull both clamp handles down to release the

Tonneau Cover’s rear panel.

Released Position

3. From the Released Position, send the clamps

to the Stowed Position by pushing from the

yellow bumper upward.

Stowed Position

GETTING TO KNOW YOUR VEHICLE

91

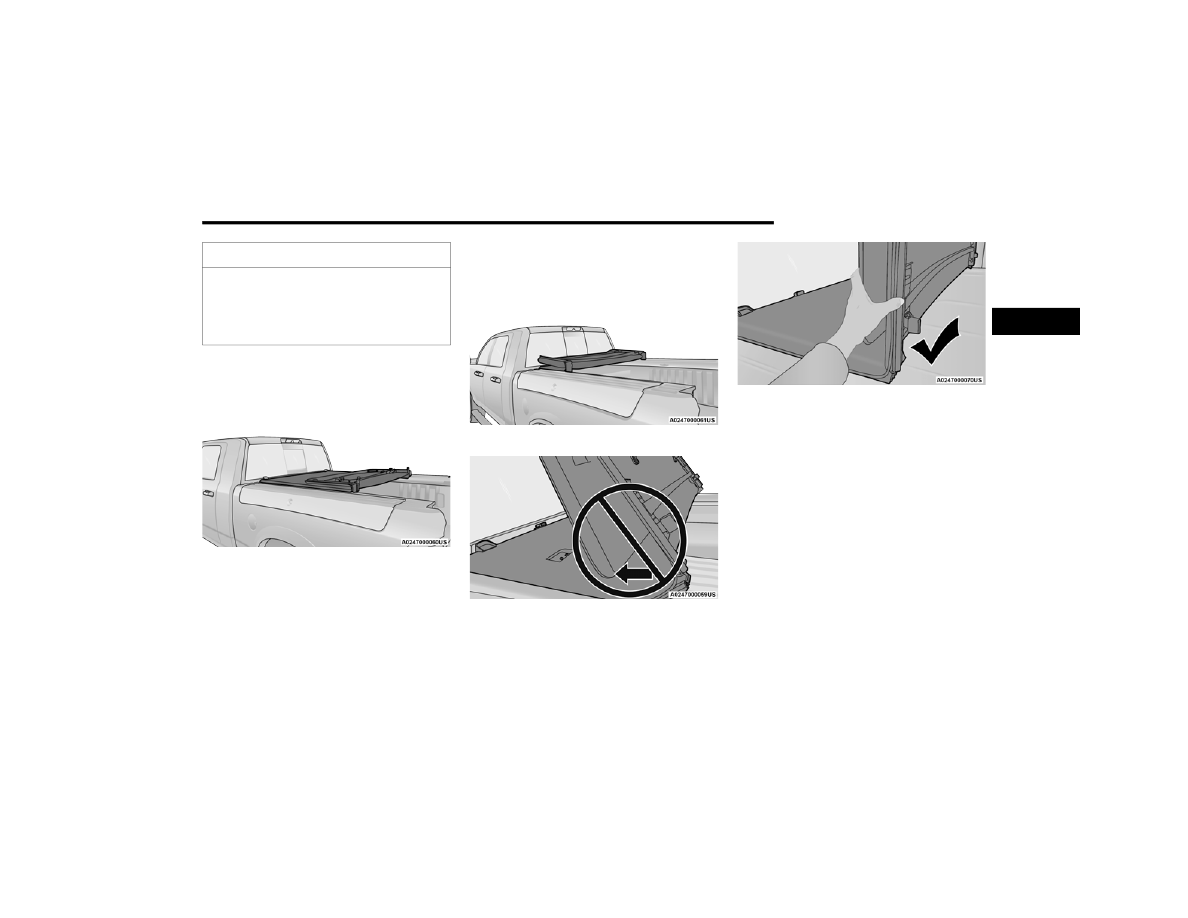

4. Fold the rear panel up onto the center panel

(Intermediate Position).

Folded Rear Panel (Intermediate Position)

NOTE:

The vehicle cannot be driven when the Tonneau

Cover is in this position.

5. Fold the rear and center panels up onto the

front panel (Tri-Folded Position).

Tri-Folded Position

Incorrect Folding — Will Cause Damage

Correct Folding — Hold Panels Together

NOTE:



When folding the center and rear panels,

the sections MUST be held together to avoid

damage to the cover material.



Fold the panels gently. It is not recom

-

mended to allow the panels to drop under

their own weight.

CAUTION!

Make sure the Tonneau Cover clamp and clamp

wire are in the proper stowed position. If the

clamp and clamp wire are not properly stowed,

damage to the Tonneau Cover material will

result.

2
