11

SYMBOLS KEY

If you do not read this entire Owner’s Manual, you may miss important

information. Observe all Cautions and Warnings.

VAN CONVERSIONS/CAMPERS

The New Vehicle Limited Warranty does not apply to body modifications or

special equipment installed by van conversion/camper manufacturers/body

builders. US residents refer to the Warranty Information, Section 2.1.C.

Canadian residents refer to the “What Is Not Covered” section of the Warranty

Information. Such equipment includes video monitors, DVD/Blu-Ray™,

heaters, stoves, refrigerators, etc. For warranty coverage and service on these

items, contact the applicable manufacturer.

CONSUMER INFORMATION — TRUCK-CAMPER LOADING

This information is provided in fulfillment of the requirement by the United

States Government, Department of Transportation, National Highway Traffic

Safety Administration, that “every manufacturer of trucks that are capable of

accommodating slide-in campers, manufactured on or after April 1, 1973 shall

provide... at the time of original purchase to the first person who purchases the

truck”... information on Truck Camper Loading.
A slide-in camper document is provided in your vehicle’s glove compartment

that contains your Vehicle Identification Number, truck model, cargo weight

rating, and the forward/rearward limit of a camper. To obtain additional

dimensional and technical specifications for your vehicle,

please visit

https://www.ramtrucks.com

.

WARNING!

These statements are against operating

procedures that could result in a collision, bodily

injury and/or death.

CAUTION!

These statements are against procedures that

could result in damage to your vehicle.

NOTE:

A suggestion which will improve installation,

operation, and reliability. If not followed, may result

in damage.

TIP:

General ideas/solutions/suggestions on easier

use of the product or functionality.

PAGE REFERENCE

ARROW

Follow this reference for additional information on

a particular feature.

FOOTNOTE

Supplementary and relevant information

pertaining to the topic.

1

12

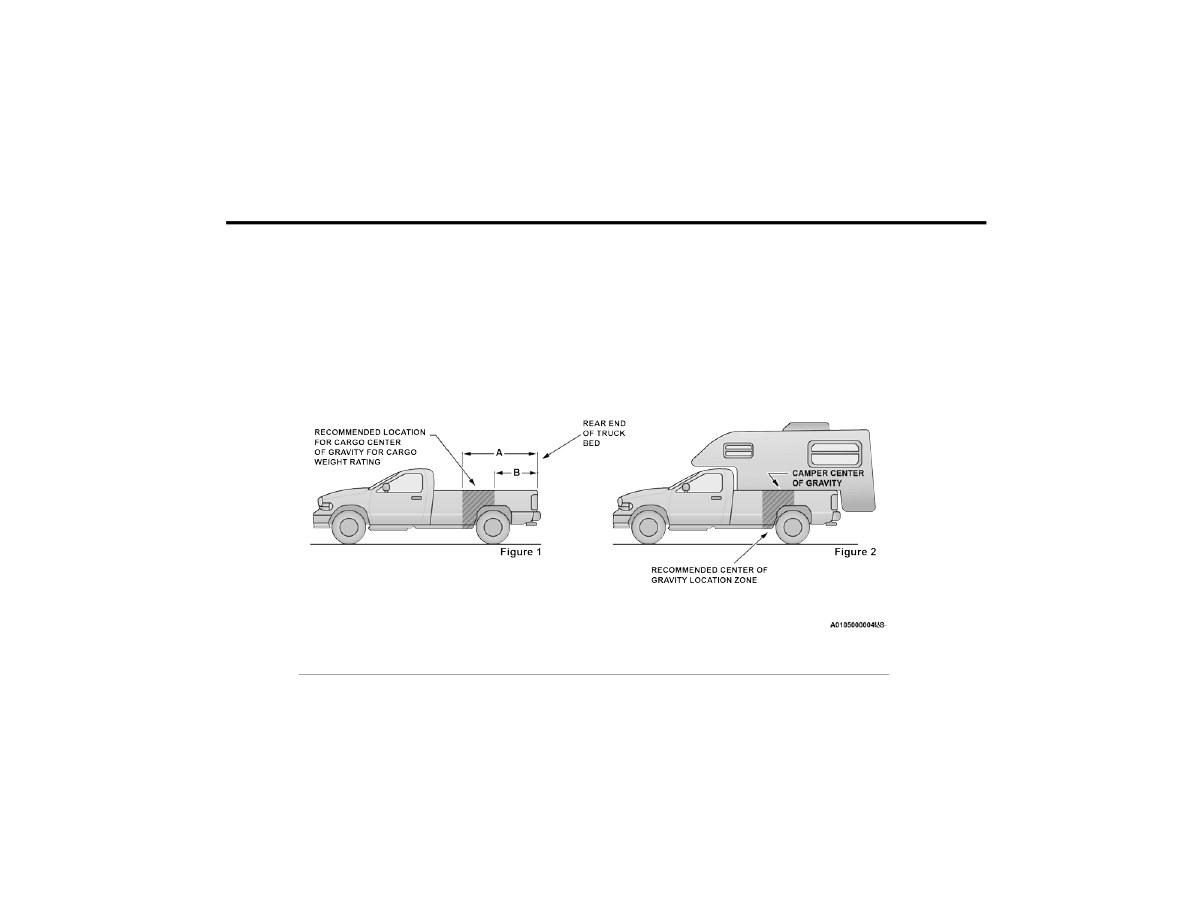

Figure 1 illustrates the dimensions describing the forward and rearward limits of the zone in which the Center of Gravity (CG) of a slide-in camper must be located,

to provide satisfactory vehicle handling and to prevent overload of the front and rear axles.
Figure 2 illustrates a proper match between truck and camper.

NOTE:

The camper Center of Gravity falls within the specified zone.

A — Forward Limit of Camper CG
B — Rearward Limit of Camper CG

13

When the truck is used to carry a slide-in camper, the total cargo load of the

truck consists of the manufacturer’s camper weight figure, the weight of

installed additional camper equipment not included in the manufacturer’s

camper weight figure, the weight of camper cargo, and the weight of

passengers in the camper. The total cargo load should not exceed the truck’s

cargo weight rating and the camper’s CG should fall within the truck’s

recommended CG zone when installed.
Secure loose items to prevent weight shifts that could affect the balance of

your vehicle. When the truck camper is loaded, drive to a scale and weigh the

front and rear wheels separately, to determine axle loads. Individual axle loads

should not exceed either of the Gross Axle Weight Ratings (GAWR). The total of

the axle loads should not exceed the Gross Vehicle Weight Rating (GVWR). If

weight ratings are exceeded, move or remove items to get the total weight

below the ratings.

NOTE:

These ratings are also provided on the vehicle certification label located on the

driver’s side B-pillar. See

Ú

page 213 for more information.

For any additional instructions, please contact your conversion/camper

manufacturer or an authorized dealer.

VEHICLE MODIFICATIONS/ALTERATIONS

SYMBOL GLOSSARY

Some car components have colored labels with symbols indicating

precautions to be observed when using this component. It is important to

follow all warnings when operating your vehicle. See below for the definition of

each symbol

Ú

page 129.

NOTE:

Warning and Indicator lights are different based upon equipment options and

current vehicle status. Some telltales are optional and may not appear.

WARNING!

Any modifications or alterations to this vehicle could seriously affect its

roadworthiness and safety and may lead to a collision resulting in serious

injury or death.

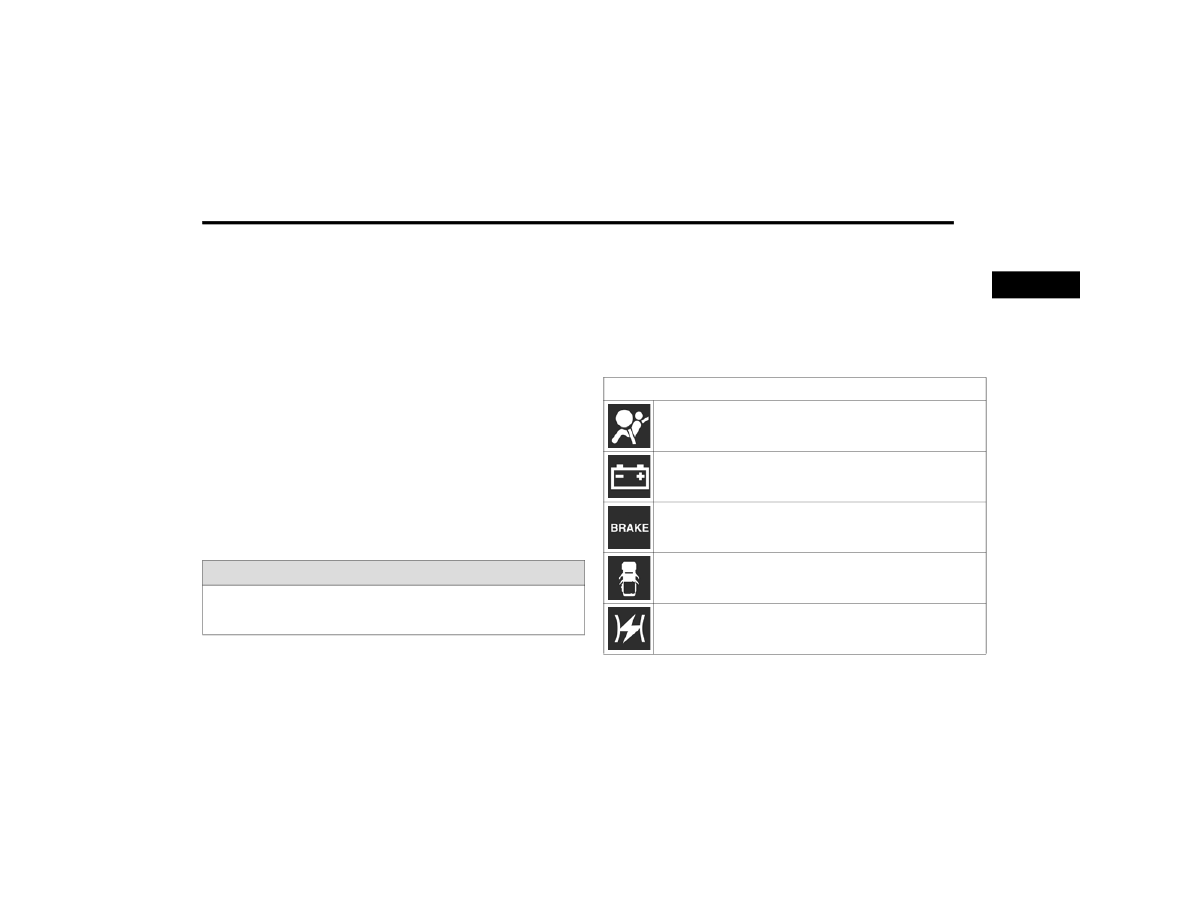

Red Warning Lights

Air Bag Warning Light



Ú

page 130

Battery Charge Warning Light



Ú

page 131

Brake Warning Light



Ú

page 130

Door Open Warning Light



Ú

page 131

Electronic Throttle Control (ETC) Warning Light



Ú

page 131

1

14

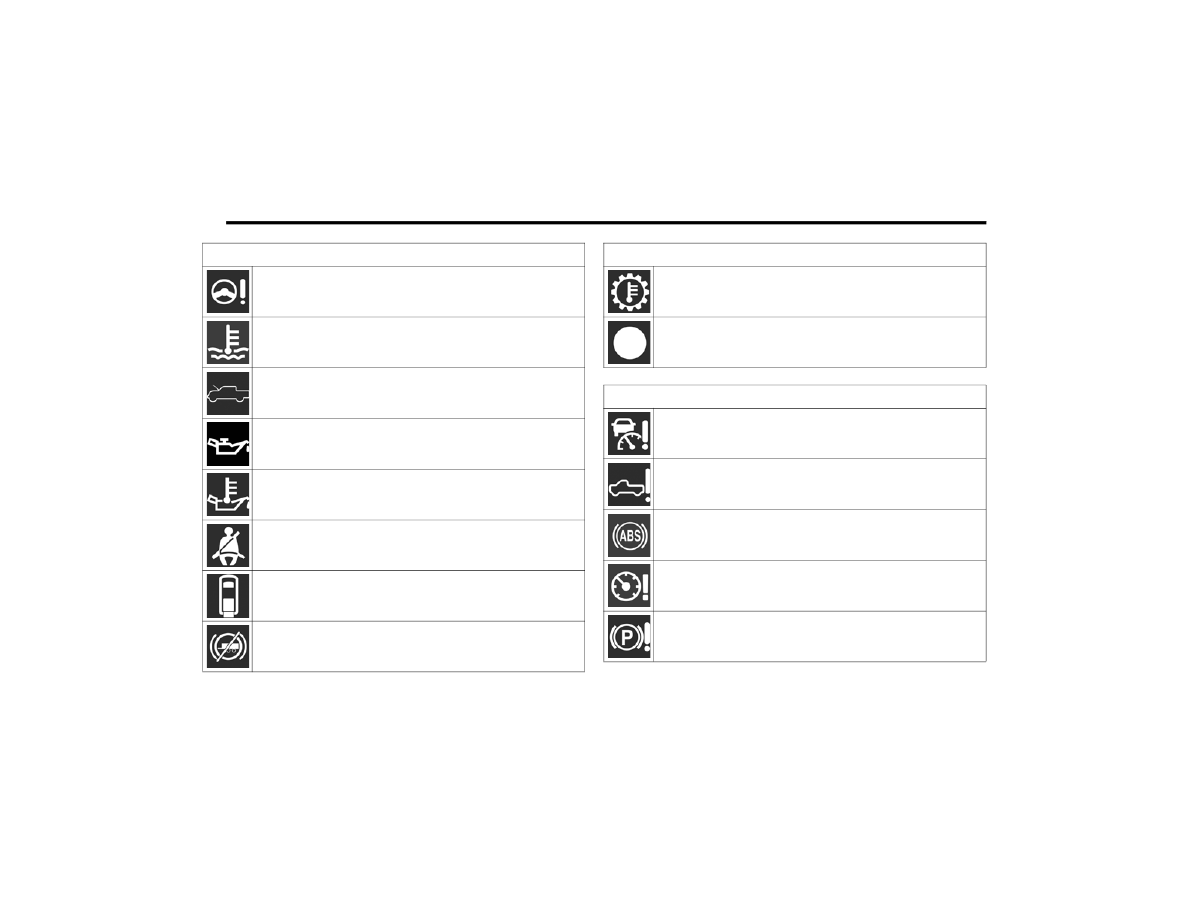

Electric Power Steering (EPS) Fault Warning Light



Ú

page 131

Engine Coolant Temperature Warning Light



Ú

page 131

Hood Open Warning Light



Ú

page 131

Oil Pressure Warning Light



Ú

page 132

Oil Temperature Warning Light



Ú

page 132

Seat Belt Reminder Warning Light



Ú

page 132

Tailgate Open Warning Light



Ú

page 132

Trailer Brake Disconnected Warning Light



Ú

page 132

Red Warning Lights

Transmission Temperature Warning Light



Ú

page 132

Vehicle Security Warning Light



Ú

page 133

Yellow Warning Lights

Adaptive Cruise Control (ACC) Fault Warning Light



Ú

page 133

Air Suspension Fault Warning Light



Ú

page 133

Anti-Lock Brake System (ABS) Warning Light



Ú

page 133

Cruise Control Fault Warning Light



Ú

page 135

Electronic Park Brake Warning Light



Ú

page 133

Red Warning Lights

15

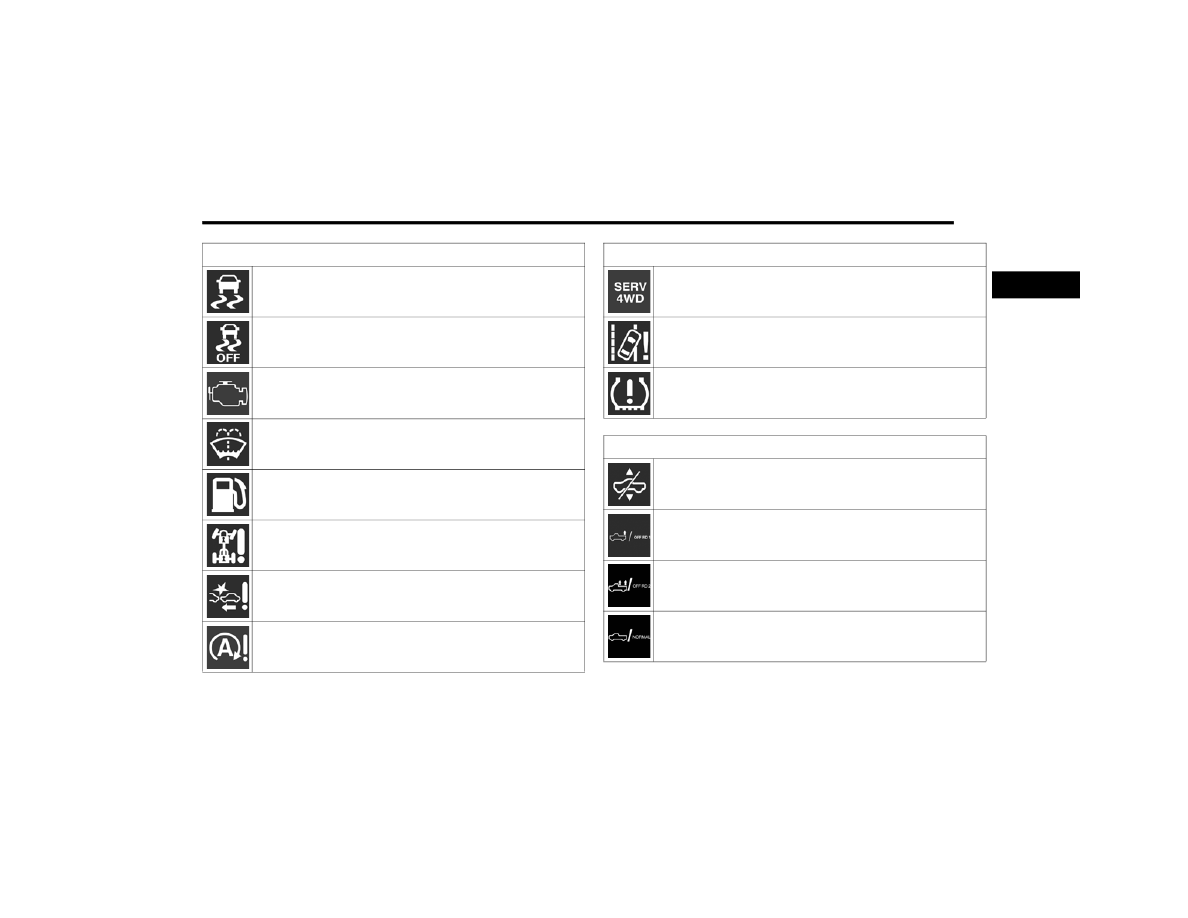

Electronic Stability Control (ESC) Active Warning Light



Ú

page 133

Electronic Stability Control (ESC) OFF Warning Light



Ú

page 134



Engine Check/Malfunction Indicator Warning Light (MIL)



Ú

page 134

Low Washer Fluid Warning Light



Ú

page 134

Low Fuel Warning Light



Ú

page 134

Rear Axle Locker Fault Indicator Light



Ú

page 135

Service Forward Collision Warning (FCW) Light



Ú

page 135

Service Stop/Start System Warning Light



Ú

page 135

Yellow Warning Lights

Service 4WD Warning Light



Ú

page 135

Service LaneSense Warning Light



Ú

page 134

Tire Pressure Monitoring System (TPMS) Warning Light



Ú

page 135

Yellow Indicator Lights

Air Suspension Payload Protection Indicator Light



Ú

page 136

Air Suspension Off-Road 1 Indicator Light



Ú

page 136

Air Suspension Off-Road 2 Indicator Light



Ú

page 136

Air Suspension Normal Height Indicator Light



Ú

page 136

Yellow Warning Lights

1

16

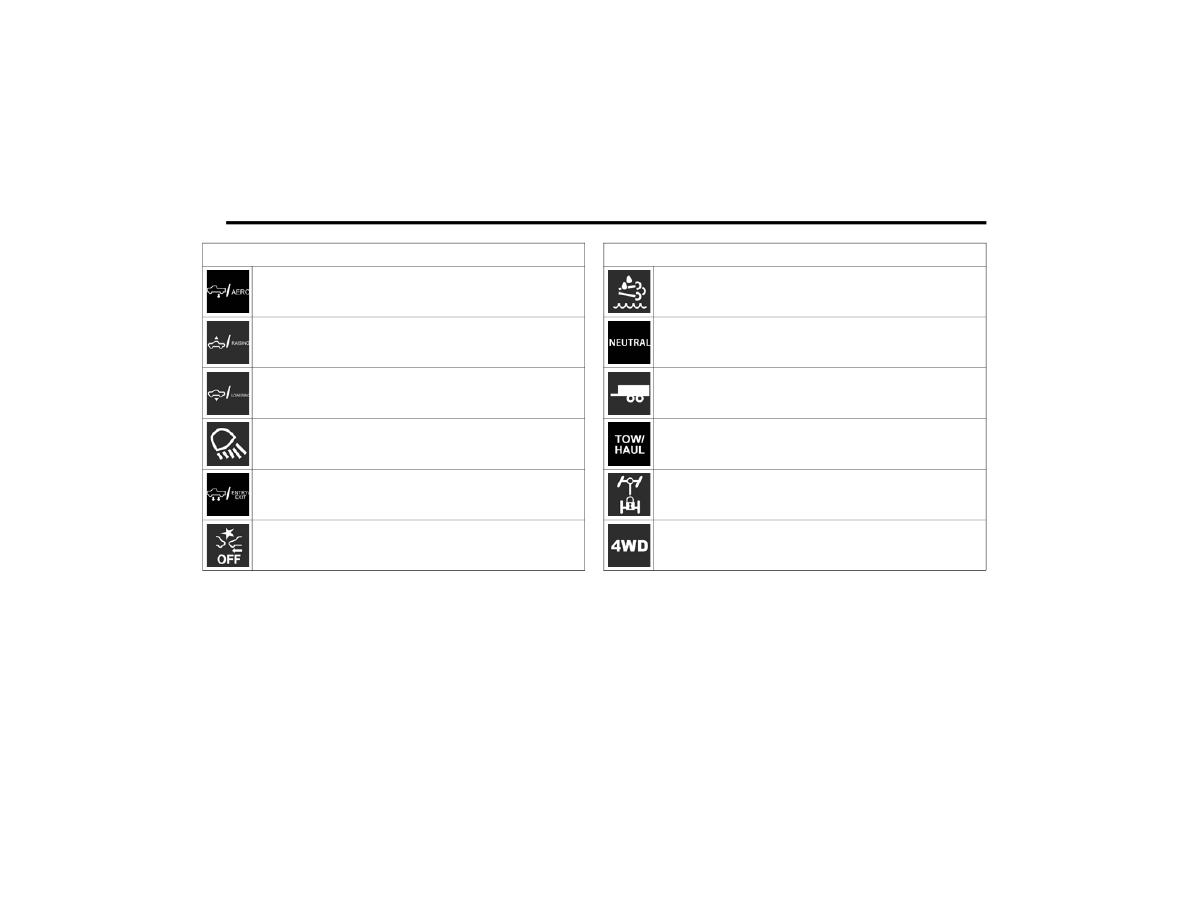

Air Suspension Aerodynamic Height Indicator Light



Ú

page 136

Air Suspension Ride Height Raising Indicator Light



Ú

page 137

Air Suspension Ride Height Lowering Indicator Light



Ú

page 137

Cargo Light



Ú

page 137

Entry/Exit Indicator Light



Ú

page 137

Forward Collision Warning Off Indicator Light



Ú

page 137

Yellow Indicator Lights

Low Diesel Exhaust Fluid (DEF) Indicator Light



Ú

page 137

NEUTRAL Indicator Light



Ú

page 137

Trailer Merge Assist Indicator Light



Ú

page 137

TOW/HAUL Indicator Light



Ú

page 137

Rear Axle Lock Indicator Light



Ú

page 137

4WD Indicator Light



Ú

page 137

Yellow Indicator Lights

17

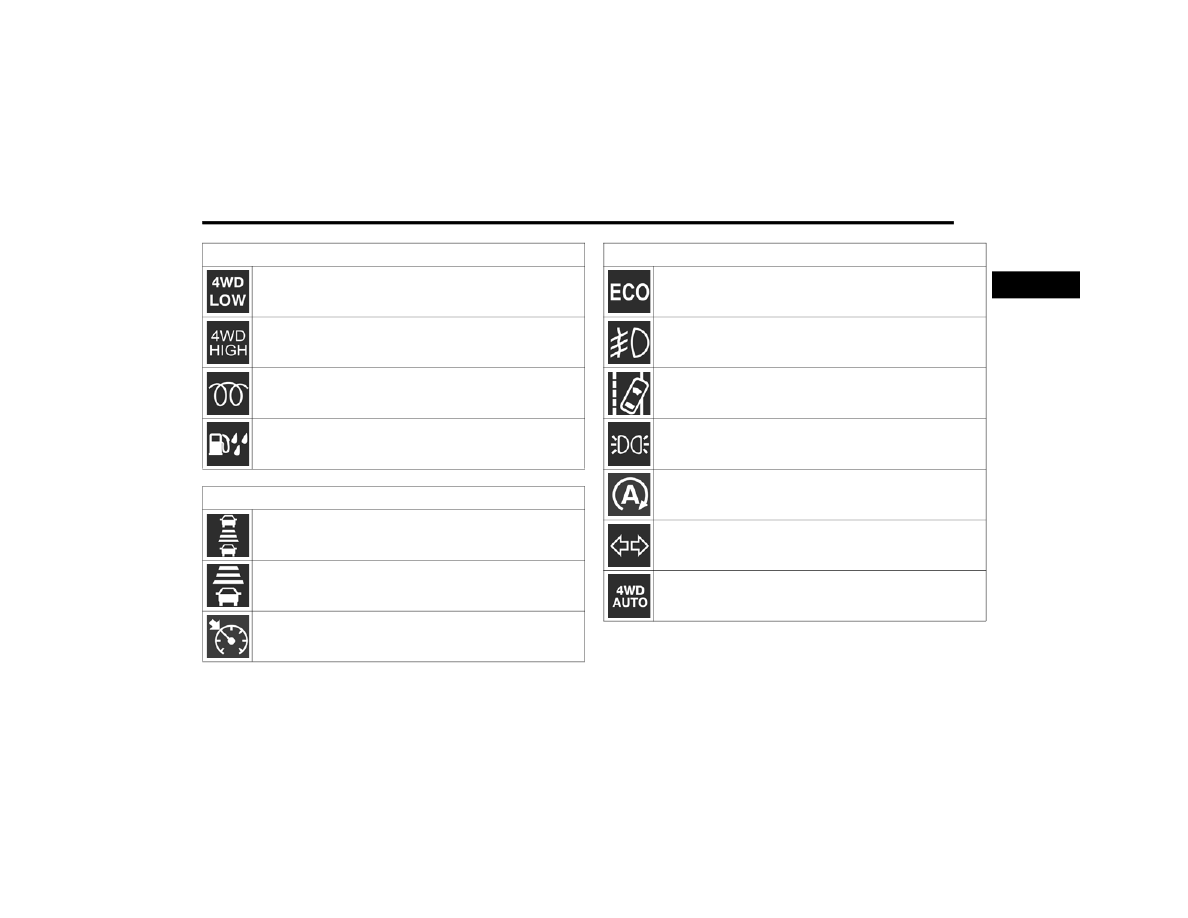

4WD Low Indicator Light



Ú

page 137

4WD High Indicator Light



Ú

page 138

Wait To Start Light Indicator Light



Ú

page 138

Water In Fuel Indicator Light



Ú

page 138

Green Indicator Lights

Adaptive Cruise Control (ACC) Set With Target Light



Ú

page 138

Adaptive Cruise Control (ACC) Set With No Target Detected

Indicator Light



Ú

page 138

Cruise Control SET Indicator Light With A Premium Instrument

Cluster Display



Ú

page 139

Yellow Indicator Lights

ECO Mode Indicator Light



Ú

page 138

Front Fog Indicator Light



Ú

page 138

LaneSense Indicator Light



Ú

page 138

Parking/Headlights On Indicator Light



Ú

page 138

Stop/Start Active Indicator Light



Ú

page 139

Turn Signal Indicator Lights



Ú

page 139

4WD AUTO Indicator Light



Ú

page 139

Green Indicator Lights

1

18

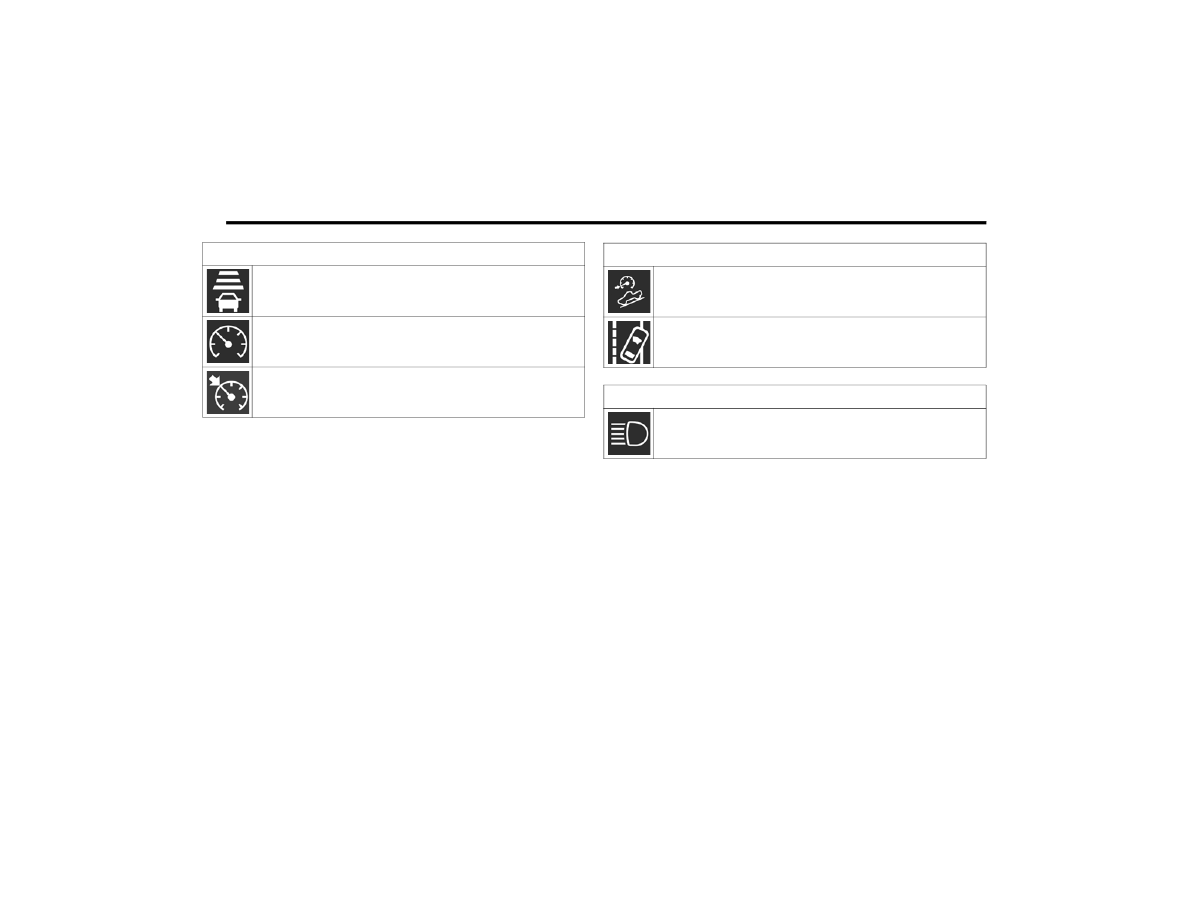

White Indicator Lights

Adaptive Cruise Control (ACC) Ready Light



Ú

page 139

Cruise Control Ready Indicator



Ú

page 139

Cruise Control SET Indicator Light With Base/Midline Instrument

Cluster Display



Ú

page 140

Hill Descent Control (HDC) Indicator Light



Ú

page 139

LaneSense Indicator Light



Ú

page 139

Blue Indicator Lights

High Beam Indicator Light



Ú

page 140

White Indicator Lights

19

GETTING TO KNOW YOUR VEHICLE

KEYS

K

EY

 F

OB

Your vehicle is equipped with a key fob which

supports Passive Entry, Remote Keyless Entry

(RKE), Keyless Enter ‘n Go™ (if equipped), remote

air suspension lowering (if equipped), and Remote

Start (if equipped). The key fob allows you to lock

or unlock all doors, tailgate, and the RamBox

(if equipped) as well as activate the Panic Alarm

from distances up to approximately 66 ft (20 m).

The key fob does not need to be pointed at the

vehicle to activate the system. The key fob also

contains an emergency key, which is stored in the

rear of the key fob.

NOTE:



The key fob’s wireless signal may be blocked if

the key fob is located next to a mobile phone,

laptop, or other electronic device. This may

result in poor performance.



If your vehicle is equipped with a Wireless

Charging Pad, the key fob may not be detected

if it is placed within 6 inches (15 cm) of the pad

Ú

page 79.



With the ignition in the ON position and the

vehicle moving at 2 mph (4 km/h), all RKE

commands are disabled.

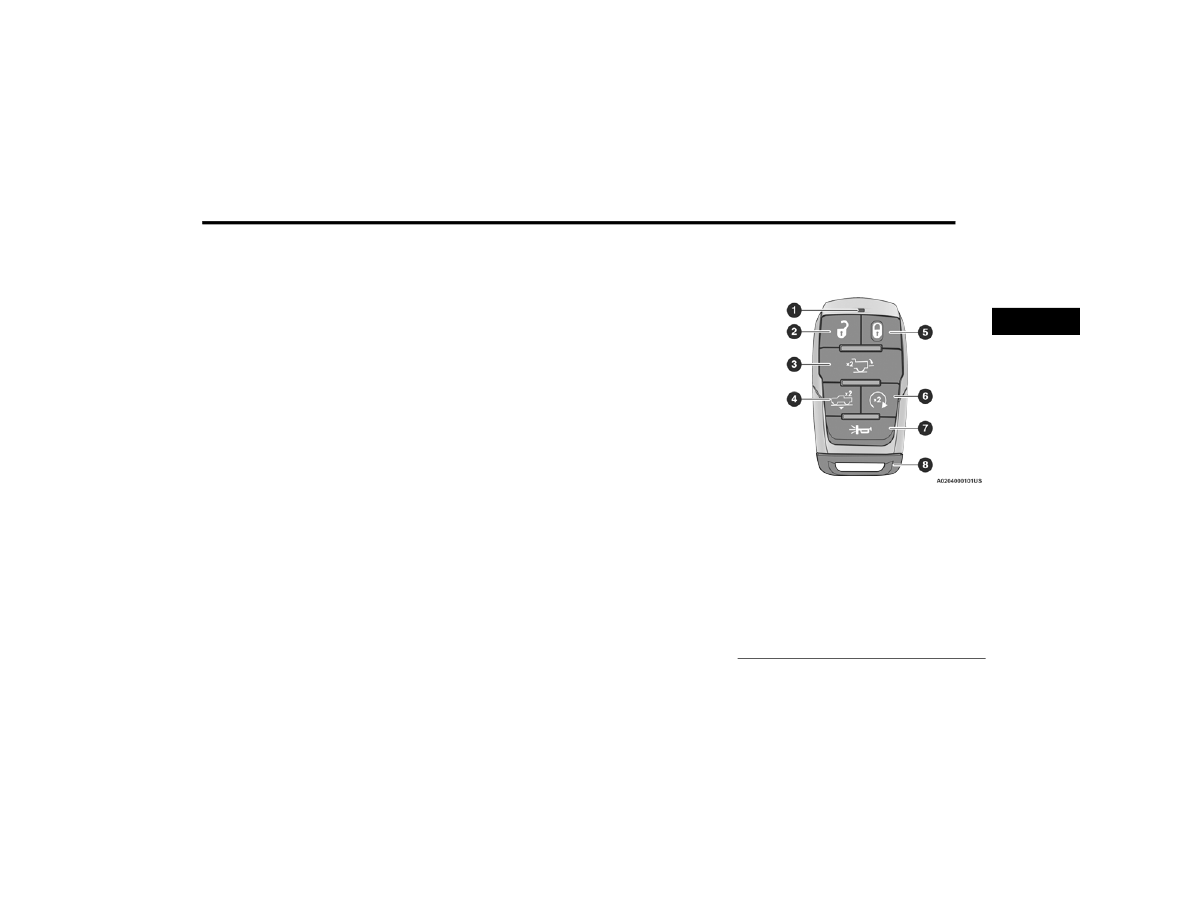

Key Fob

1 — LED Indicator Light
2 — Unlock
3 — Tailgate Lowering (If Equipped)
4 — Air Suspension Remote Lowering

(If Equipped)
5 — Lock
6 — Remote Start (If Equipped)
7 — PANIC
8 — Emergency Key

2

20

GETTING TO KNOW YOUR VEHICLE



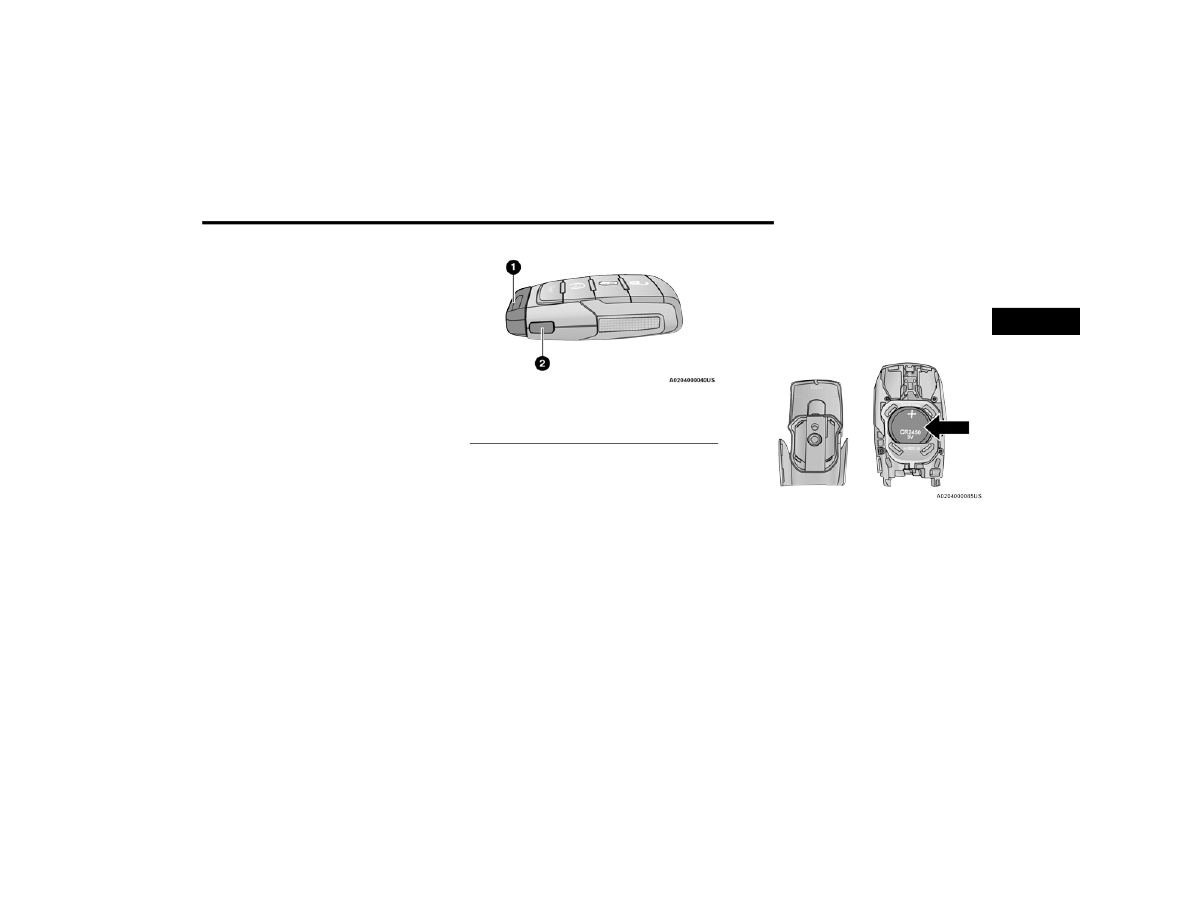

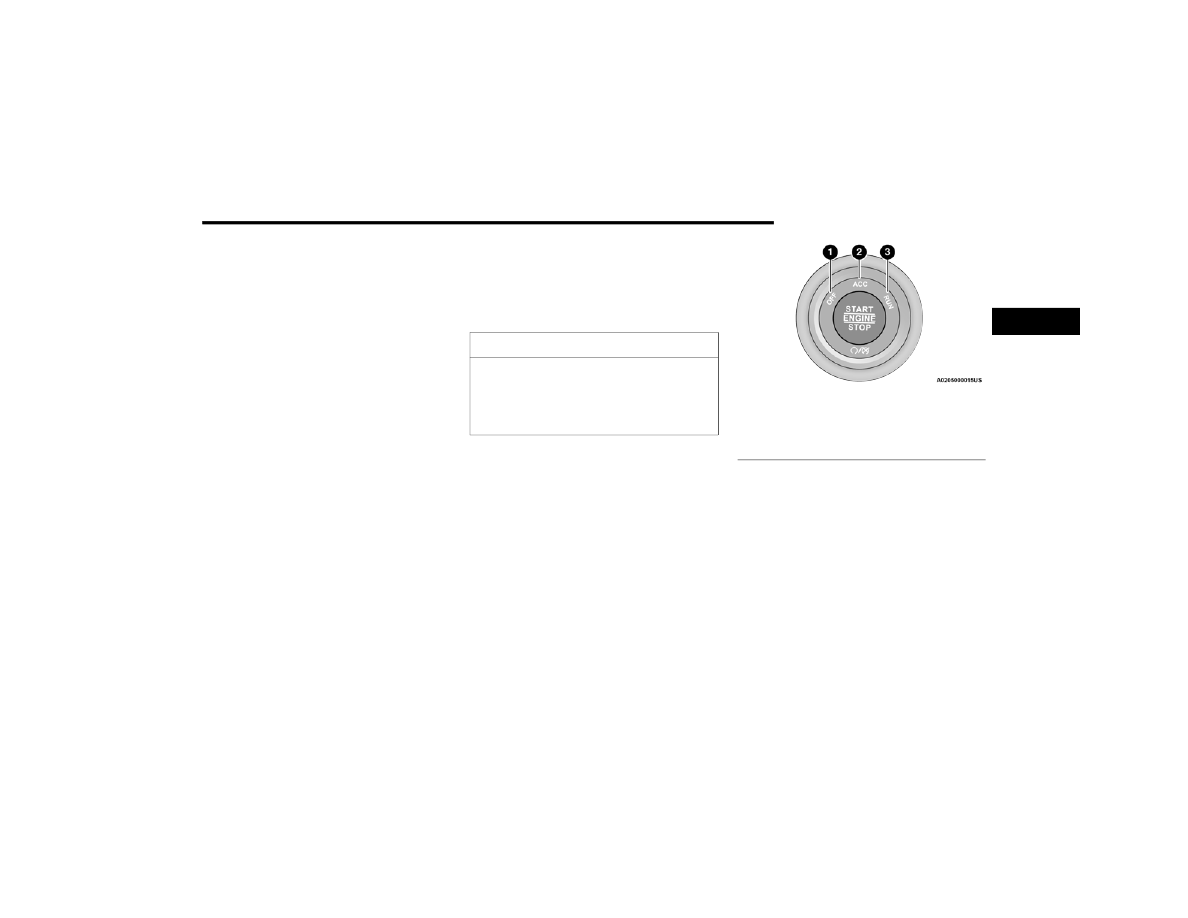

In case the ignition switch does not change with

the push of a button, the key fob may have a low or

fully depleted battery. A low key fob battery can be

verified by referring to the instrument cluster

display, which will display directions to follow.

NOTE:

A low key fob battery condition may be indicated by

a message in the instrument cluster display, or by

the LED light on the key fob. If the LED key fob light

no longer illuminates from key fob button pushes,

then the key fob battery requires replacement

Ú

page 485.

To Lock/Unlock The Doors And Tailgate

Push and release the unlock button on the key fob

once to unlock the driver’s door, or, twice within

five seconds to unlock all doors, the tailgate and

the RamBox (if equipped). To lock all the doors and

the tailgate, push the lock button once.
When the doors are unlocked, the turn signals will

flash and the illuminated entry system will be

activated. When the doors are locked, the turn

signals will flash and the horn will chirp.
All doors can be programmed to unlock on the first

push of the unlock button. The horn chirp when the

lock button is pushed can be programmed on/off

within Uconnect Settings

Ú

page 237.

Key Left Vehicle Feature

If a valid key fob is no longer detected inside the

vehicle while the vehicle’s ignition system is in the

ON/RUN or START position, the message “Key Left

Vehicle” will be shown in the instrument cluster

display along with an interior chime. An exterior

audible and visual alert will also be activated to

warn the driver.
The vehicle’s horn will rapidly chirp three times

along with a single flash of the vehicle’s exterior

lights.

NOTE:



The doors have to be open and then closed in

order for the vehicle to check for the presence of

a key fob; the Key Left Vehicle feature will not

activate until all of the doors are closed.



These alerts will not be activated in situations

where the vehicle’s engine is left running with

the key fob inside.

Air Suspension (Remote Lowering Of The

Vehicle) — If Equipped

For easy entry and loading, your vehicle

can be lowered by pushing the key fob air

suspension lowering button two times.

When air suspension lowering is

requested using the key fob, the vehicle will send a

series of chirps and flashes to alert the customer

that the operation has begun and will continue

these alerts until it successfully lowers.

The following conditions must be met for the

vehicle to lower remotely:



The vehicle must not already be in Entry/Exit

ride height.



The vehicle battery must be fully charged.



All doors must be closed.



The key fob must be out of the vehicle.



Gear selector must be in PARK.

NOTE:

Ensure the vehicle is clear of all objects, pets, and

people prior to remote lowering.
Canceling Remote Lowering
Vehicle lowering can be canceled at anytime.

When vehicle lowering is canceled, the vehicle will

raise to the next defined level and lock out the

remote lowering feature for five seconds until a

new request is made.
To cancel vehicle lowering, push the key fob air

suspension lowering button one time during the

lowering process. When vehicle lowering is

canceled, the horn will chirp two times and the turn

signal lamps will flash four times. Once raising is

completed, the horn will chirp one time.

NOTE:

More information on air suspension is provided

later in this manual, see

Ú

page 165.

GETTING TO KNOW YOUR VEHICLE

21

Replacing The Battery In The Key Fob

The replacement battery model is one CR2450

battery.

NOTE:



Customers are recommended to use a battery

obtained from Mopar®. Aftermarket coin

battery dimensions may not meet the original

OEM coin battery dimensions.



Perchlorate Material — special handling may

apply. See

www.dtsc.ca.gov/hazard

-

ouswaste/perchlorate

 for further information.



Do not touch the battery terminals that are on

the back housing or the printed circuit board.



Do not replace the coin battery if the LED on the

key fob above the top row buttons blinks when

a button is pressed. The coin battery should last

a minimum of three years with normal vehicle

usage.

1. Remove the emergency key (1) by pushing

the emergency key release button (2) on the

side of the key fob, and pulling the emergency

key out with your other hand.

Emergency Key Removal

2. Hold the key fob with the button side facing

down, and locate the small rectangular gap on

the left side between the housing and the back

cover of the key fob. Use a small screwdriver

(or similar tool) to pry open the left side of the

fob cover while applying pressure until the

cover snaps open.

3. Next, locate the gap on the right side of the key

fob, which is positioned further to the edge

than the left side gap. Pry open the right side,

and remove the back cover.

4. Remove the battery by using your thumb to

slide the battery downward and back toward

the key ring.

Key Fob Battery Location

NOTE:

When replacing the battery, ensure the (+) sign on

the battery is facing upward. Avoid touching the

new battery with your fingers. Skin oils may cause

battery deterioration. If you touch a battery, clean

it with rubbing alcohol.

1 — Emergency Key
2 — Emergency Key Release Button

2

22

GETTING TO KNOW YOUR VEHICLE



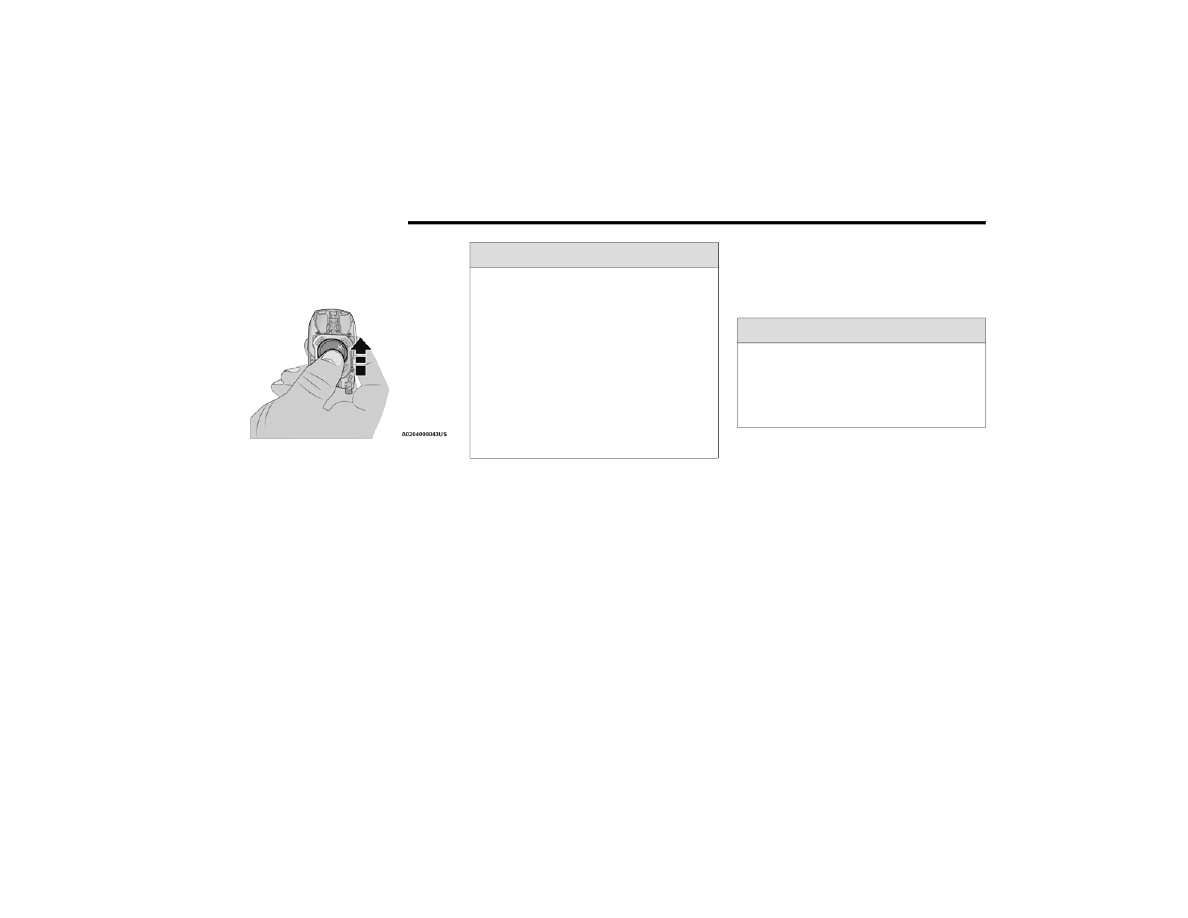

5. Replace the battery by using your thumb to

push down and slide the battery under the

small lip on the top edge of the opening.

Key Fob Battery Replacement

6. To assemble the key fob case, line up the top

edge of the back cover with the top of the fob,

and press the edges into the interlocking

hinges until all edges snap together with no

large visual gaps.

7. Reinsert the emergency key until it locks into

place.

NOTE:

The key fob battery should only be replaced by

qualified technicians. If the battery requires

replacement, see an authorized dealer.

Programming And Requesting Additional

Key Fobs

Programming the key fob may be performed by an

authorized dealer.

NOTE:



Once a key fob is programmed to a vehicle, it

cannot be repurposed and reprogrammed to

another vehicle.



Only key fobs that are programmed to the

vehicle electronics can be used to start and

operate the vehicle. Once a key fob is

programmed to a vehicle, it cannot be

programmed to any other vehicle.

Duplication of key fobs may be performed at an

authorized dealer. This procedure consists of

programming a blank key fob to the vehicle

electronics. A blank key fob is one that has never

been programmed.

NOTE:



When having the Sentry Key Immobilizer system

serviced, bring all vehicle keys with you to an

authorized dealer.



Keys must be ordered to the correct key cut to

match the vehicle locks.

WARNING!



The integrated key fob contains a coin cell

battery. Do not ingest the battery; there is a

chemical burn hazard. If the coin cell battery is

swallowed, it can cause severe internal burns

in just two hours and can lead to death.



If you think a battery may have been swal

-

lowed or placed inside any part of the body,

seek immediate medical attention.



Keep new and used batteries away from chil

-

dren. If the battery compartment does not

close securely, stop using the product and

keep it away from children.

WARNING!



Always remove the key fobs from the vehicle

and lock all doors when leaving the vehicle

unattended.



Always remember to place the Keyless

Enter ‘n Go Ignition™ in the OFF position.

GETTING TO KNOW YOUR VEHICLE

23

SENTRY KEY

The Sentry Key Immobilizer system prevents

unauthorized vehicle operation by disabling the

engine. The system does not need to be armed or

activated. Operation is automatic, regardless of

whether the vehicle is locked or unlocked.
The system uses a key fob, keyless push button

ignition and a Radio Frequency (RF) receiver to

prevent unauthorized vehicle operation. Therefore,

only key fobs that are programmed to the vehicle

can be used to start and operate the vehicle. The

system cannot reprogram a key fob obtained from

another vehicle.
After placing the ignition in the ON/RUN position,

the Vehicle Security Light will turn on for three

seconds for a bulb check. If the light remains on

after the bulb check, it indicates that there is a

problem with the electronics. In addition, if the light

begins to flash after the bulb check, it indicates

that someone attempted to start the engine with

an invalid key fob. In the event that a valid key fob

is used to start the engine but there is an issue

with the vehicle electronics, the engine will start

and shut off after two seconds.

If the Vehicle Security Light turns on during normal

vehicle operation (vehicle running for longer than

10 seconds), it indicates that there is a fault in the

electronics. Should this occur, have the vehicle

serviced as soon as possible by an authorized

dealer.

All of the key fobs provided with your new vehicle

have been programmed to the vehicle electronics

Ú

page 485.

IGNITION SWITCH

K

EYLESS

 E

NTER

 ‘

N

 G

O

™ I

GNITION

This feature allows the driver to operate the

ignition switch with the push of a button as long as

the key fob is in the passenger compartment.
The START/STOP ignition button has several

operating modes that are labeled and will

illuminate when in position. These modes are OFF,

ACC, ON/RUN, and START.

Keyless Push Button Ignition

The push button ignition can be placed in the

following modes:
OFF



The engine is stopped



Some electrical devices (e.g. power locks,

alarm, etc.) are still available

ACC



Engine is not started



Some electrical devices are available

(e.g. power sunroof, power windows, etc.)

CAUTION!

The Sentry Key Immobilizer system is not

compatible with some aftermarket Remote Start

systems. Use of these systems may result in

vehicle starting problems and loss of security

protection.

1 — OFF
2 — ACC (Accessory)
3 — ON/RUN

2

24

GETTING TO KNOW YOUR VEHICLE



ON/RUN



Driving position



All electrical devices are available (e.g. climate

controls, heated seats, etc.)

START



The engine will start (when foot is on the brake)

NOTE:

If the ignition switch does not change the mode by

pushing the button, the key fob may have a low or

depleted battery. In this situation, a back up

method can be used to operate the ignition switch.

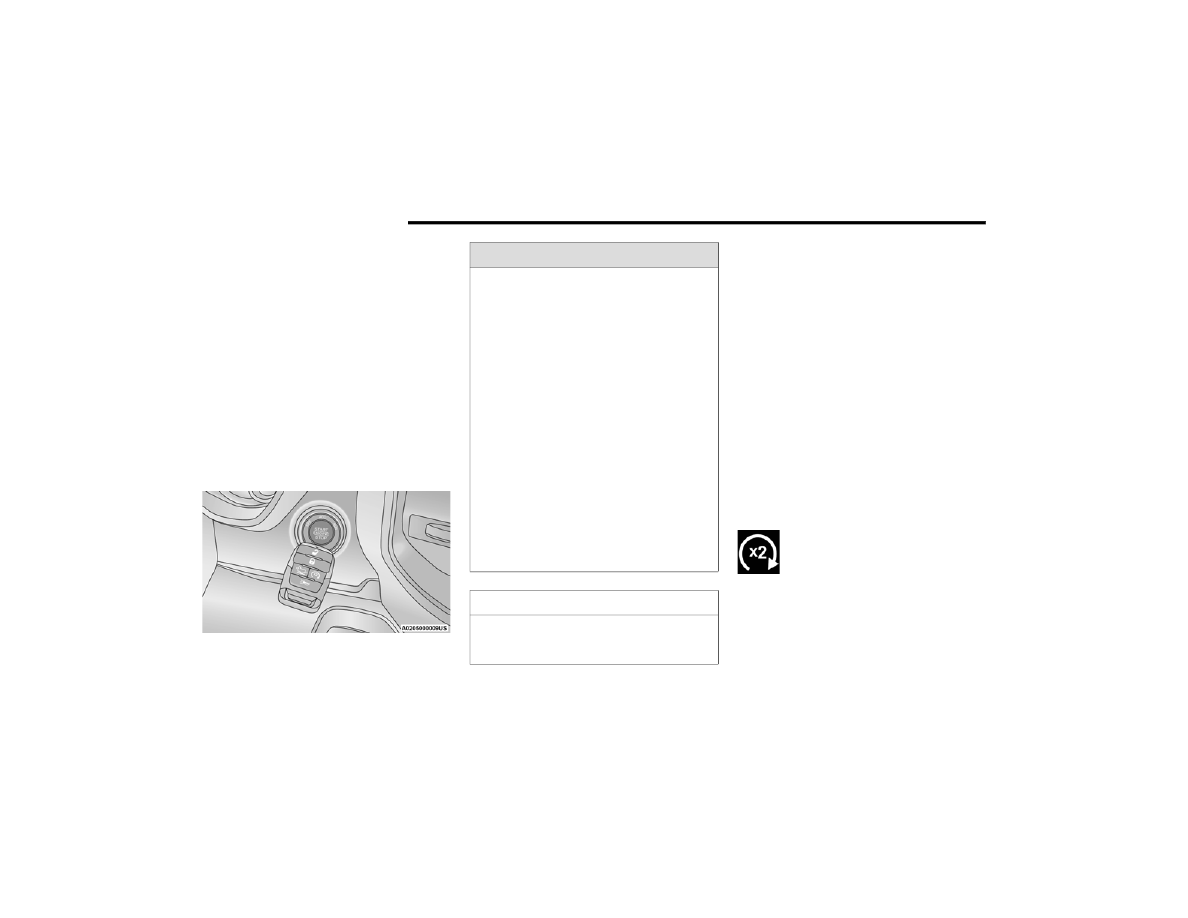

Put the nose side (side opposite of the emergency

key) of the key fob against the START/STOP

ignition button and push to operate the ignition

switch.

Back Up Starting Method

NOTE:



The key fob may not be detected by the vehicle

Keyless Enter ‘n Go™ system if it is located next

to a mobile phone, laptop or other electronic

device; these devices may block the key fob’s

wireless signal and prevent the Keyless Enter ‘n

Go™ system from starting the vehicle.



For more information on normal engine starting,

see

Ú

page 142.



When opening the driver's door and the ignition

is in the ON/RUN position (engine not running),

a chime will sound to remind you to place the

ignition in the OFF position. In addition to the

chime, the message “Ignition or Accessory ON”

will display in the cluster.

REMOTE START — IF EQUIPPED

(GASOLINE)

This system uses the key fob to start the

engine conveniently from outside the

vehicle while still maintaining security.

The system has a range of approximately

328 ft (100 m).

WARNING!



When exiting the vehicle, always remove the

key fob from the vehicle and lock your vehicle.



Never leave children alone in a vehicle, or with

access to an unlocked vehicle.



Allowing children to be in a vehicle unattended

is dangerous for a number of reasons. A child

or others could be seriously or fatally injured.

Children should be warned not to touch the

parking brake, brake pedal or the gear

selector.



Do not leave the key fob in or near the vehicle,

or in a location accessible to children, and do

not leave the Keyless Enter ‘n Go Ignition™ in

the ON/RUN position. A child could operate

power windows, other controls, or move the

vehicle.



Do not leave children or animals inside parked

vehicles in hot weather. Interior heat build-up

may cause serious injury or death.

CAUTION!

An unlocked vehicle is an invitation for thieves.

Always remove key fob from the vehicle and lock

all doors when leaving the vehicle unattended.

GETTING TO KNOW YOUR VEHICLE

25

Remote Start is used to defrost windows in cold

weather and to reach a comfortable climate in all

ambient conditions before the customer enters the

vehicle.

NOTE:

Obstructions between the vehicle and key fob may

reduce this range

Ú

page 485.

H

OW

 T

O

 U

SE

 R

EMOTE

 S

TART

Push and release the Remote Start button on the

key fob twice within five seconds. The vehicle

doors will lock, the parking lights will flash, and the

horn will chirp twice (if programmed). Then, the

engine will start, and the vehicle will remain in the

Remote Start mode for a 15 minute cycle.

Pushing the Remote Start button a third time shuts

the engine off.
To drive the vehicle, push the unlock button, and

place the ignition in the ON/RUN position.

NOTE:



With Remote Start, the engine will only run for

15 minutes.



Remote Start can only be used twice.



If an engine fault is present or fuel level is

low, the vehicle will start and then shut down

in 10 seconds.



The parking lights will turn on and remain on

during Remote Start mode.



For security, power window and power sunroof

operation (if equipped) are disabled when the

vehicle is in the Remote Start mode.



The ignition must be placed in the ON/RUN posi

-

tion before the Remote Start sequence can be

repeated for a third cycle.

All of the following conditions must be met before

the engine will remote start:



Gear selector in PARK



Doors closed



Hood closed



Hazard switch off



Brake switch inactive (brake pedal not pressed)



Battery at an acceptable charge level



PANIC button not pushed



Fuel meets minimum requirement



System not disabled from previous Remote

Start event



Vehicle Security system not active



Malfunction Indicator Light (MIL) is not

illuminated

WARNING!



Do not start or run an engine in a closed

garage or confined area. Exhaust gas contains

Carbon Monoxide (CO) which is odorless and

colorless. Carbon Monoxide is poisonous and

can cause serious injury or death when

inhaled.



Keep key fobs away from children. Operation

of the Remote Start system, windows, door

locks or other controls could cause serious

injury or death.

WARNING!



Do not start or run an engine in a closed

garage or confined area. Exhaust gas contains

Carbon Monoxide (CO) which is odorless and

colorless. Carbon Monoxide is poisonous and

can cause serious injury or death when

inhaled.



Keep key fobs away from children. Operation

of the Remote Start system, windows, door

locks or other controls could cause serious

injury or death.

2

26

GETTING TO KNOW YOUR VEHICLE



T

O

 E

XIT

 R

EMOTE

 S

TART

 M

ODE

To drive the vehicle after a Remote Start, unlock

the doors using the key fob or Passive Entry and

disarm the Vehicle Security system (if equipped).

Then, prior to the end of the 15 minute cycle, press

the brake pedal and push and release the

START/STOP ignition button.
The Remote Start system will turn the engine off if

the Remote Start button on the key fob is pushed

again, or if the engine is allowed to run for the

entire 15 minute cycle. Once the ignition is placed

in the ON/RUN position, the climate controls will

resume the previously set operations

(temperature, blower control, etc.).

NOTE:



To avoid unintentional shutdowns, the system

will disable for two seconds after receiving a

valid Remote Start request.



For vehicles equipped with the Keyless

Enter ‘n Go™ — Passive Entry feature, the

message “Remote Start Active — Push Start

Button” will display in the instrument cluster

display until you push the START/STOP ignition

button.

R

EMOTE

 S

TART

 F

RONT

 D

EFROST



A

CTIVATION

 — I

F

 E

QUIPPED

When Remote Start is active, and the outside

ambient temperature is 40°F (4.5°C) or below, the

system will automatically activate front defrost for

15 minutes or less. The time is dependent on the

ambient temperature. Once the timer expires, the

system will automatically adjust the settings

depending on ambient conditions. See “Remote

Start Comfort Systems — If Equipped” in the next

section for detailed operation.

R

EMOTE

 S

TART

 C

OMFORT

 S

YSTEMS

 —

I

F

 E

QUIPPED

When Remote Start is activated, the front and rear

defrost will automatically turn on in cold weather.

The heated steering wheel and driver heated seat

feature will turn on if programmed in the comfort

menu screen within Uconnect Settings

Ú

page 237. In warm weather, the driver vented

seat feature will automatically turn on when the

Remote Start is activated and is programmed in

the comfort menu screen. The vehicle will adjust

the climate control settings depending on the

outside ambient temperature.

Automatic Temperature Control (ATC) —

If Equipped
The climate controls automatically adjust to an

optimal temperature and mode, dependent on the

outside ambient temperature. When the ignition is

placed in the ON/RUN position, the climate

controls will resume their previous settings.
Manual Temperature Control (MTC) — If Equipped



In ambient temperatures of 40°F (4.5°C) or

below, the climate settings will default to

maximum heat, with fresh air entering the

cabin. If the front defrost timer expires, the

vehicle will enter Mix Mode.



In ambient temperatures from 40°F (4.5°C) to

78°F (26°C), the climate settings will be based

on the last settings selected by the driver.



In ambient temperatures of 78°F (26°C)

or above, the climate settings will default to

MAX A/C, Bi-Level mode, with Recirculation on.

For more information on ATC, MTC, and climate

control settings, see

Ú

page 63.

NOTE:

These features will stay on through the duration of

Remote Start, or until the ignition is placed in the

ON/RUN position. The climate control settings will

change, and exit the automatic defaults, if

manually adjusted by the driver while the vehicle is

in Remote Start mode. This includes turning the

climate controls off using the OFF button.
